ICT-510
I.C.T
PCB Laser Marking
| Količina: | |
|---|---|

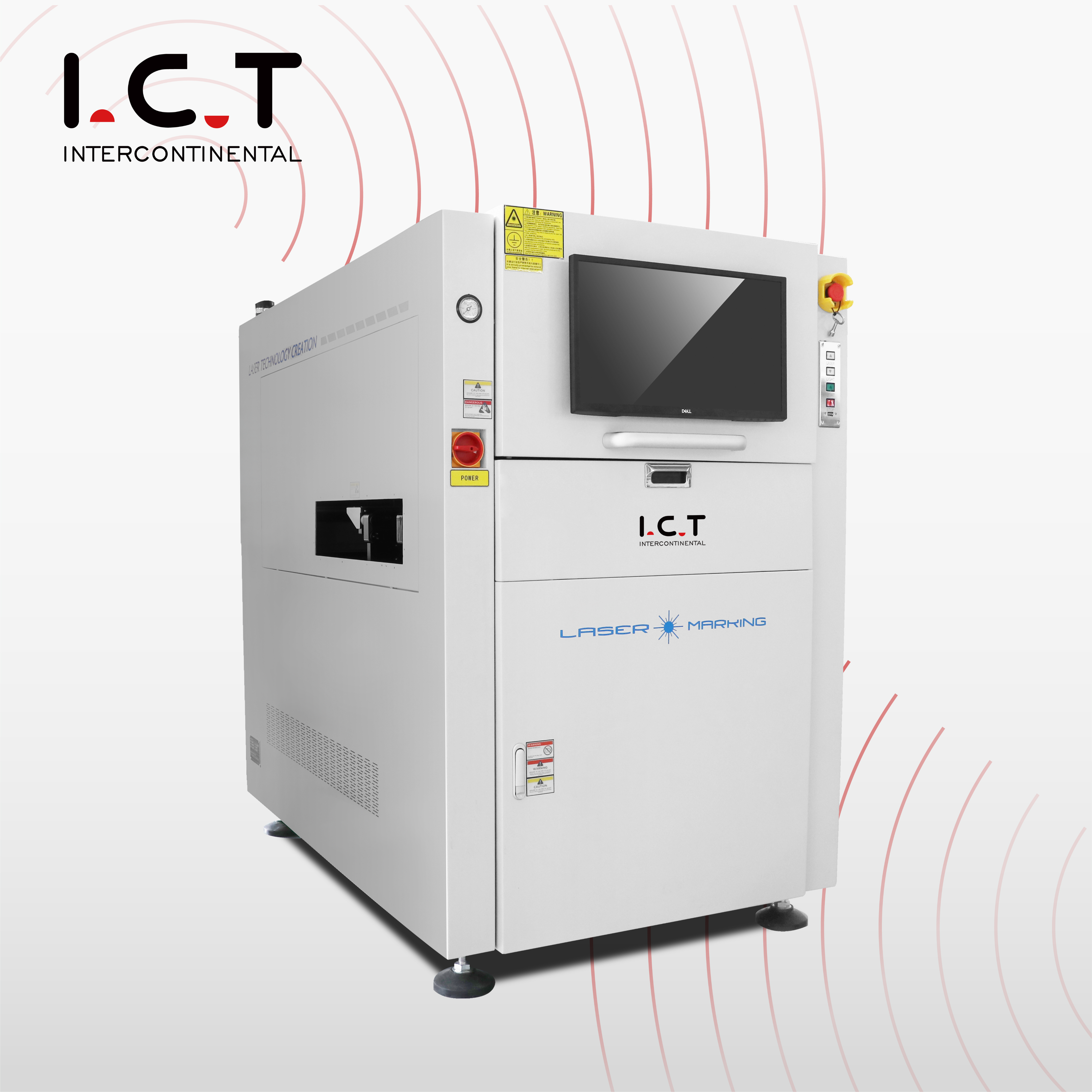

| Stroj za označavanje CO2 laserom
ICT CO2 laserski stroj za označavanje omogućuje stabilno, brzo i precizno označavanje PCB-a. Podržava UV, zelene, vlaknaste i CO2 vrste lasera, s mogućnošću ispisa QR kodova, barkodova i grafika na gornjoj i donjoj površini PCB-a. Softver omogućuje postavljanje posla, automatsko čitanje koda i alarmne obavijesti za nečitljive oznake. Uz MES i ERP integraciju, stroj bilježi i vraća proizvodne podatke u stvarnom vremenu. Idealno za proizvođače elektronike koji zahtijevaju pouzdano, brzo i sljedivo PCB označavanje.

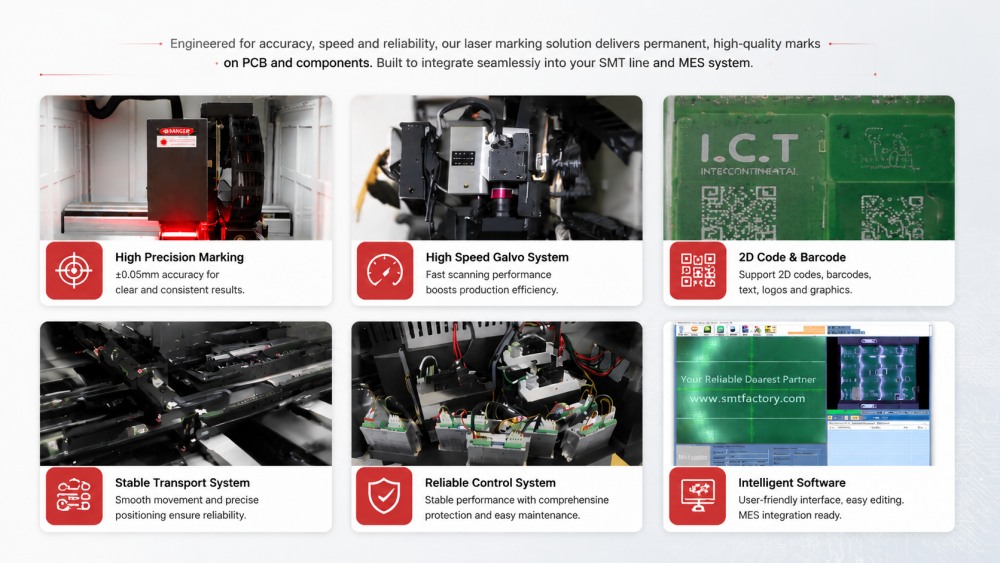

| Značajka SMT stroja za lasersko označavanje
Mogućnost rada s više lasera
Podržava CO2, vlakna, UV i zelene lasere. Svaki je laser tvornički kalibriran s automatskim podešavanjem Z-osi. Prikladno za različite PCB materijale, od FR4 do metalnih i plastičnih površina.
Brzo i precizno označavanje
Opremljen vibrirajućim ogledalom velike brzine i CCD sustavom za pozicioniranje. Preciznost označavanja doseže ±0,05 mm, osiguravajući da je svaki kod, tekst ili logotip točan i čitljiv.
Integrirani softver i automatizacija

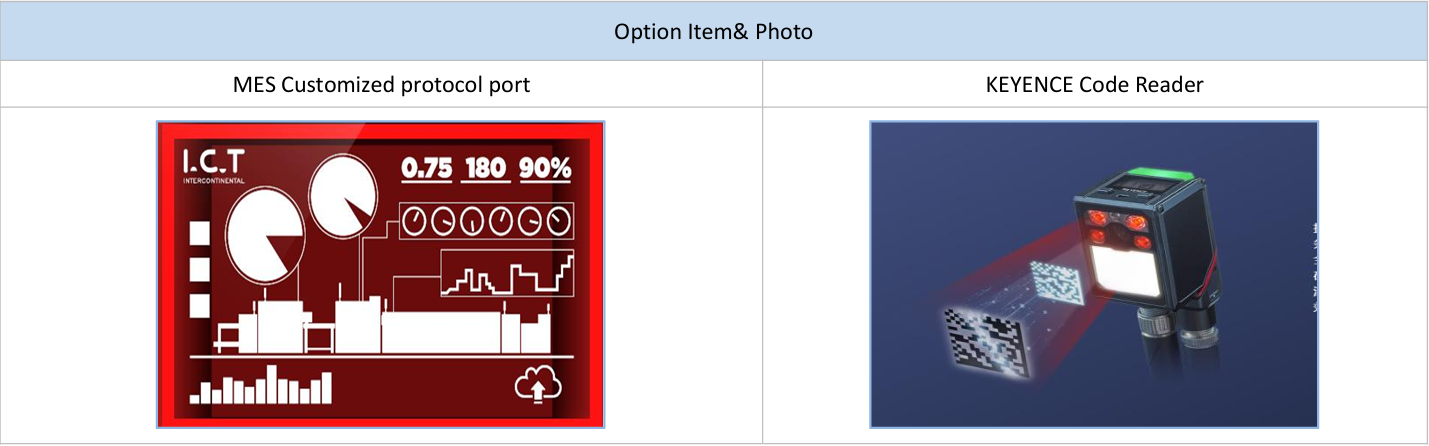

Softver omogućuje jednostavno uređivanje poslova, pozicioniranje na više točaka i MES/ERP integraciju. Automatsko čitanje koda bilježi rezultate i pokreće alarme za bilo kakve pogreške u označavanju, smanjujući pogreške i poboljšavajući sljedivost.
Ekološki prihvatljiv rad
Bez potrošnog materijala, bez održavanja i siguran za okoliš. Funkcije protiv ponovnog ispisa sprječavaju dvostruke oznake. I offline i online način rada podržani su za fleksibilnu proizvodnju.
| Specifikacija stroja za lasersko označavanje SMT
| Stavka | I.CT-400 | I.CT-460 | I.CT-510 | I.CT-510L |
|---|---|---|---|---|
| PCB Flip funkcija | Unutar PCB Flipper | Unutar PCB Flipper | N/a | N/a |
| Max PCB veličina | D380׊380 mm | D510׊450 mm | D510׊400 mm | D510׊460 mm |
| Raspon označavanja | 280×380 mm | 460×450 mm | 430×400 mm | 510×460 mm |
| Dimenzija | 835×1488×1566 mm | 974×1528×1616 mm | 1054×1568×1523 mm | 1054×1470×1523 mm |
| Težina | 700 kg | 800 kg | 750 kg | 800 kg |
| PCB debljina | 0,5–5 mm | 0,5–10 mm | 0,5–5 mm | 0,5–10 mm |
| Brzina označavanja | <7000 mm/s | <7000 mm/s | <6000 mm/s | <6000 mm/s |
| Vrsta lasera | UV laser, zeleni laser, fiber laser, CO2 laser | |||
| Laserska valna duljina | UV: 355 nm, zeleno: 532 nm, vlakno: 1064 nm, CO2: 10600 nm | |||
| Snaga lasera | UV: 3W (opcija 5/10W), zelena: 10W, vlakna: 20W, CO2: 30W | |||
| Lasersko podizanje Z-osi | Automatski | |||
| Preciznost označavanja | ±0,05 mm | |||
| PCB sigurnosna visina | Vrh <25 mm; Dno <20mm | |||
| Primjenjivi proizvod | QR kod, PCB tinta, zelena/plava tinta, bakar, aluminij itd. | |||
| Sustav položaja | CCD+OZNAKA | |||
| Način rada | Lasersko pomicanje X/Y | |||
| Vrsta lika | TrueType, JSF, SHX, DMF fontovi | |||
| Minimalna visina znakova | 0,1–0,4 mm | |||
| Brzina transporta | 0–4500 mm/min | |||
| Vlast | AC220V, 50/60Hz, ukupno 3000W | |||
| Tlak zraka | 0,5–0,6Mpa | |||
| Standard | Pročistač dima | |||
* ICT nastavlja raditi na kvaliteti i performansama, specifikacije i izgled mogu se ažurirati bez posebne obavijesti.
