Što može uskladiti stroj za oblaganje Učiniti za PCB?

Kritični korak u proizvodnji tiskane pločice (PCB) štiti ploču od nepovoljnih uvjeta okoliša pomoću različitih tretmana i premaza.
Strojevi za konform

Poboljšajte svoje PCB -ove naprednim rješenjima za konform.
Sveobuhvatni strojevi za konform i rješenja za vašu SMT tvornicu.

Kompletna automatizirana rješenja za konform premaza

I.C.T nudi prilagođena PCBA prevlaka rješenja kako bi zadovoljila specifične potrebe vaših proizvoda.

Stručnost nam omogućuje pružanje prilagođenih rješenja za konformnu prevlaku za PCB, osiguravajući optimalnu zaštitu i performanse za svaku jedinstvenu aplikaciju. Bilo da vam je potreban specijalizirani premaz za zaštitu okoliša, poboljšanu izdržljivost ili poboljšanu električnu izolaciju, naš tim je posvećen pružanju rješenja koje točno ispunjava vaše zahtjeve.

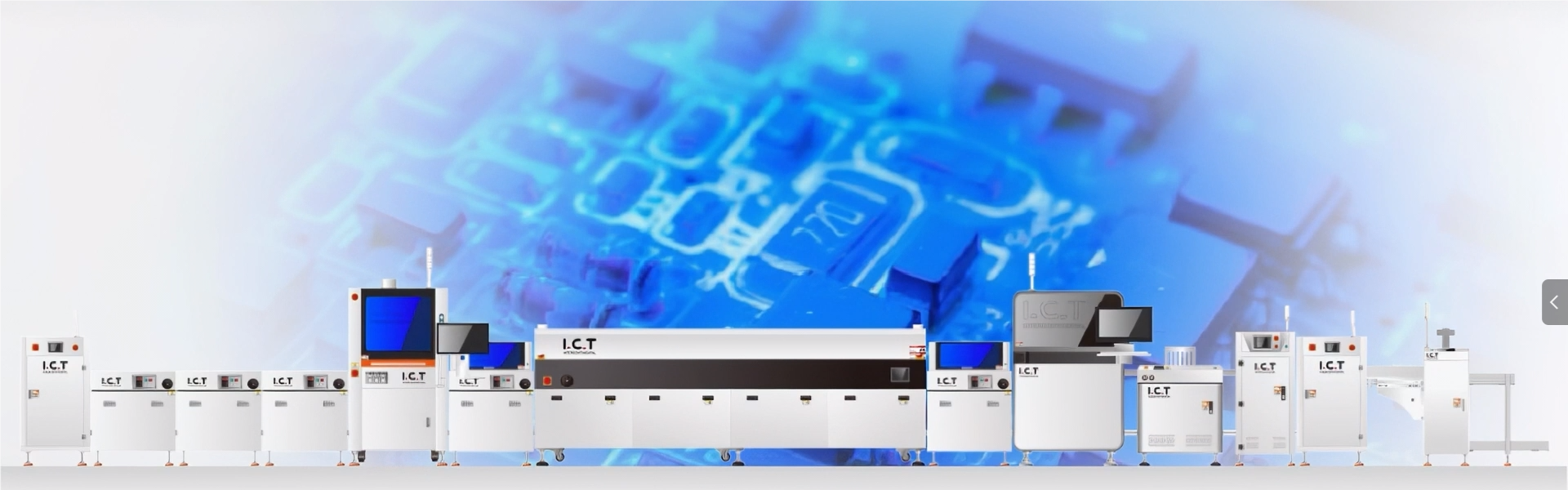

Internetska PCBA konformna linija premaza s povratnom pločom

Linija stroja PCB premaza, uključujući PCBA premaz za dizanje , prevlačenja , selektivnog konformnog stroja za oblaganje , inspekcijski transporter, liječenje pećnice i njihovu međusobnu povezanost putem povratnog transportera.

Ova konformna linija premaza je kompaktna i svemirska učinkovita, opremljena vertikalnom UV pećnicom koja je prikladna za različite vrste ljepila. Njegova funkcija povrata lanca omogućuje PCB -u da se automatski vraćaju na prednji kraj, omogućujući operatorima da ispune i učitavanje i istovar zadataka iz jednog položaja. Dizala na oba kraja osiguravaju gladak rad u cijeloj liniji. Dizajniran s preciznošću, jednostavnim uporabom i ekonomičnošću, ova proizvodna linija idealan je izbor za jednostrano premaz na ploči.

Unatoč svojoj pristupačnoj cijeni, njegova funkcionalnost i učinkovitost nikako nisu ugroženi.

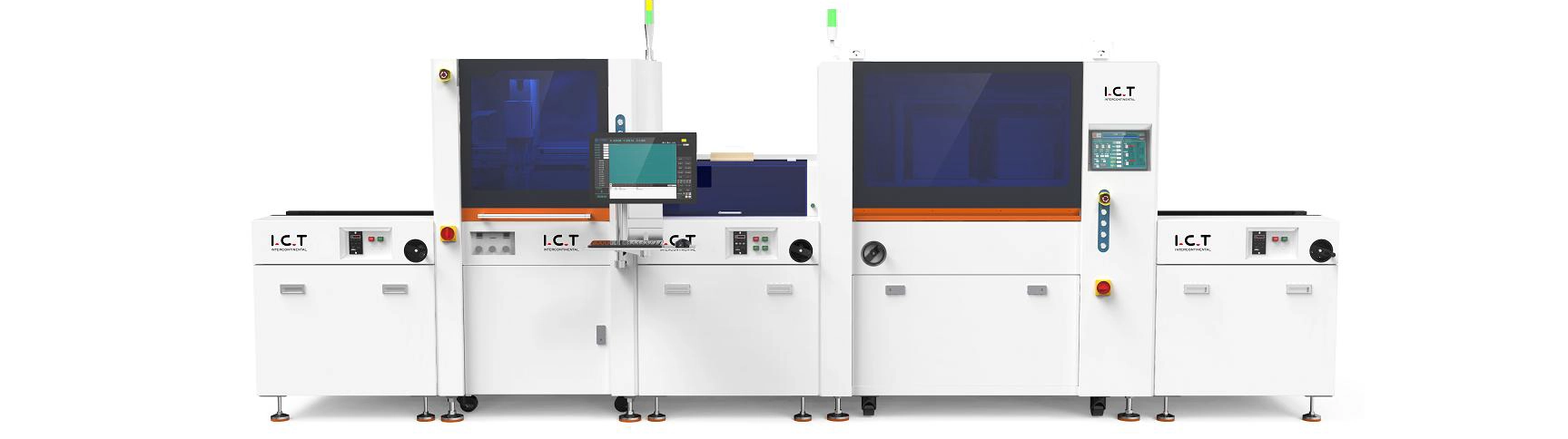

Dvokrevetna linija internetske obloge s povratnom pločom

Dvostrana internetska PCBA rješenje konformnog premaza

Uglavnom oprema, uključujući: PCBA premaz za oblaganje, transportni obloge, UV transporter, PCBA selektivni strojevi za konformnu oblogu *2, UV pećnica za sušenje *2

Ova proizvodna linija posebno je dizajnirana za dvostrani premaz, što je čini prikladnim za većinu PCBA-e koji zahtijevaju prevlačenje s obje strane. U usporedbi s jednostranim proizvodnim linijama, ova je linija učinkovitija, s bočnim dijelom A obloženim na prednjem kraju i bočnoj B na stražnjem kraju. Flip transporter povezuje dva procesa, značajno smanjujući vrijeme proizvodnje. Učinkovitost cijele linije veća je nego dvostruka od jednostranih linija. Da bi se dodatno smanjilo ručni rad, na oba kraja mogu se dodati utovarivači i istovar. Ova proizvodna linija idealna je za tvornice s duljim prostorima, što omogućava učinkovit završetak dvostranih zadataka premaza na ploči u kraćem vremenu.

Kontaktirajte nas za više rješenja za oblaganje >>

PCBA podizanje premaza

Podivlja PCBA s jedne razine na drugu, obično se koristi za njihovo podizanje s donjeg sustava povratka na početnu točku proizvodne linije ili s ulaznog kraja opreme za oblaganje.

Prevlaka

Prevozi PCBA tijekom postupka premaza u opremu za oblaganje, osiguravajući stabilno kretanje unutar stroja za oblaganje. Premazi transporte obično imaju antistatičke značajke kako bi se spriječilo oštećenje PCBA-e od statičkog struje.

Stroj za konform

Primjenjuje zaštitni premaz na određena područja PCBAS -a, izbjegavajući nepotrebne dijelove kako bi se uštedjeli materijali i poboljšali kvalitetu proizvoda. Ovi strojevi obično imaju precizne glave za raspršivanje i programibilne upravljačke sustave.

Liječenje pećnice

Zagrijava i liječi obložene PCBAS, osiguravajući da materijal za oblaganje postiže željena fizička i kemijska svojstva. Vrste pećnica za stvrdnju uključuju infracrvene (IR) pećnice za stvrdnjavanje i pećnice za sušenje UV.

Povratak transportera

Vraća PCBAS s kraja proizvodne linije natrag na početnu točku ili lift za sljedeći proizvodni ciklus ili sljedeće procese. Povratni transporter učinkovito pokreće PCBAS natrag na početak proizvodne linije putem sustava donjeg povratka, smanjujući ručno rukovanje i vrijeme zastoja proizvodnje, povećavajući tako učinkovitost.

PCBA strojevi za konformnu oblogu

I.C.T proizvodi i isporučuje strojeve za konformnu konformu velike brzine za automatizaciju konformnog premaza PCBA -e.

Selektivni stroj za konformu

4 AXIS COMPOLNI STROJSKI STROJ: X, Y, Z, U

Opcija funkcija:

PCBA Donji povratak

CCD vizualni sustav

Sustav praćenja ljepila

Sustav hranjenja i čišćenja

Automatski povratak u orbitu

Pročitajte više

Kontaktirajte nas

PCBA strojevi za konform premaza

PCBA konformni stroj za oblaganje osigurava sveobuhvatnu zaštitu i pouzdanost PCB -a pružanjem precizne, automatizirane i selektivne aplikacije za oblaganje u cjelokupnom postupku konformnog premaza.

Specifikacija PCBA stroj za konformu:

Model	I.C.T-T550U	I.C.T-T550U	I.C.T-T600U	I.C.T-T650
Broj ventila	2 (atomizacijski ventil 1 glava, Precizni ventil 1 glava)	2 (Atomizacijski ventil 1 glava Precizni ventil 1 glava	2 (Atomizacijski ventil 2 glava)	4 (atomizacijski ventil 2head, Precizni ventil 2 glave)
Metoda kontrole	IPC + upravljačka kartica Motion
Broj vretena	X, y, z	X, y, z, u	X, y, z	X, y, z
Kut rotacije ventila	N/a	± 180 °	N/a	N/a
Ventil	N/a	0 ~ 35 °	N/a	N/a
PCB veličina	5050 ~ 450460mm
Pogon vretena	Uvezeni servo motor + modul kuglice
Rad itinerara	X = 450 mm, y = 450 mm, z = 100 mm
Radna visina	900 ± 20 mm
Staza transport	Posebna staza aluminijske legure + lanac od nehrđajućeg čelika
Kapacitet	10L
Automatsko čišćenje ventila	S 5L spremnika za tlake
Dimenzija	L910W1600H1700mm

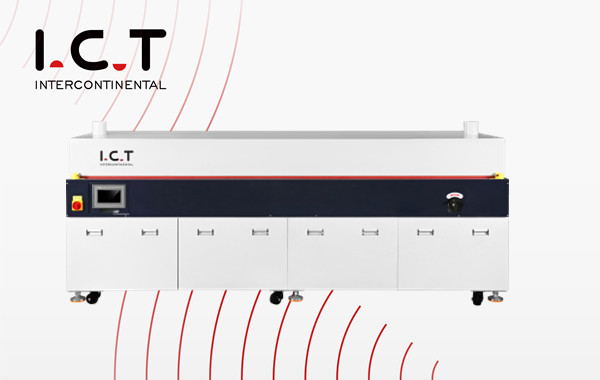

UV liječenje pećnice

UV pećnica za stvrdnjavanje je ekonomična pećnica za sušenje proizvedena I.C.T-om, stvrdnjavanje UV svjetlosnih premaza, poput UV boje, UV ljepila, UV tinte ili UV laka, itd., A zatim slijedi tipa ubrizgavanja ili ispisuje više materijala na trenutnoj površini izliječene i sušene.

UV svjetlo: Uvezeni materijali, stabilne performanse, snaga i lakintenzivnost mogu se prilagoditi kako bi se zadovoljile različite potrebe za upotrebom, koristi se UVCuring, a LED svjetla su opcionalna.

Transportni sustav: Sustav transportnih lanaca s konveksnim osovinom učinkovito sprječava da se PCB zaglavi. Motor kontrolira brzinu i položaj zaustavljanja je precizan.
Sigurnosna brava vrata: Mehanički senzor zaključavanja vrata, kada se otvori prednja i stražnja vrata, stroj prestaje raditi kako bi osigurao sigurnost osoblja u najvećoj mjeri.
Električno dizanje UV svjetlo: Motor prilagođava visinu UV svjetiljke radi poboljšanja učinkovitosti i fleksibilno prilagođavanja kako bi se ispunili različiti zahtjevi za upotrebu i zahtjevi procesa.
Poklopac za zamračenje: Podesivi gornji i donji metalni poklopci vrata, prilagodite visinu ulaza i izlaz prema stvarnim potrebama, minimizirajući bijeg UV svjetlosti za sušenje.

Specifikacija UV liječenja pećnice:

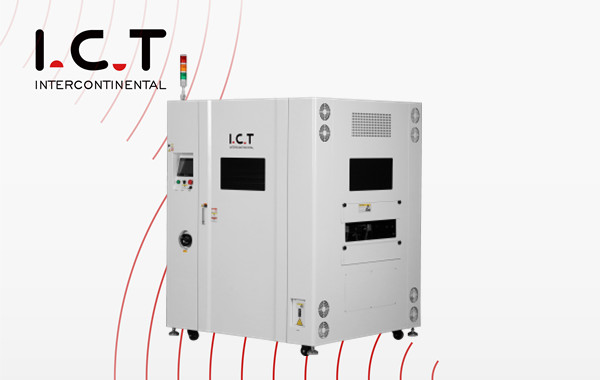

Model	I.C.T-U1	I.C.T-U2
Prijevoz	Lanac od nehrđajućeg čelika	Lanac dugih pinova od nehrđajućeg čelika, dužina pina od 35B 5 mm, dodajte kartice od nehrđajućeg čelika.
Upravljački sustav	Instrument	PLC+zaslon osjetljiv na dodir
Brzina transporta	500 ~ 5000 mm/min	0,5 ~ 3,5m/min
UV izvor svjetlosti	UVA bend
Dužina glavnog vala	365nm
Raspon intenziteta svjetlosti		100 ~ 260MW/cm2
UV visina svjetlosti od prenošenja površine		80-150 mm električno podesivo
PCBA širina	500 mm	50 ~ 500 mm, ručno podešavanje, izdržati težinu od 5 kg
Metoda hlađenja	Ventilator	Zračno hlađenje
Volumen ispušnih plinova	35m³/min*1 Ispuh	15m³/min*2 ispušnih plinova
Dimenzija (lwh)	18009701835mm	150011001720mm

Ir izliječenje pećnice

IR pećnica je isplativa pećnica za liječenje koju proizvodi I.C.T, uglavnom za rješavanje primjene lijevanja ljepila. Antikorozijska boja suha.

IR sustav:Modularni dizajn, prikladan za održavanje, uvezena IR cijevi za grijanje, ujednačena toplina, refleksija od nehrđajućeg čelika, niski gubitak topline zapečaćene peći.

Transportni sustav:Posebna prijenosna struktura, tretman za otvrdnjavanje, tretman s opterećenjem, bez deformacije vodeće željeznice, u stanju se nositi s proizvodima različitih materijala i utega.

Specifikacija IR stvrdnjavanja pećnice:

Model	I.C.T-IR3	I.C.T-IR4
Broj zona grijanja	UP3 / Bottom0	UP4/Bottom0
Duljina zona grijanja	2500 mm	3500 mm
Dno grijanja	Neobavezan	Neobavezan
Prijevoz	Šina
Upravljački sustav	Zaslon osjetljiv na dodir+plc
Način grijanja	IR (vrući zrak neobavezno)
Transportirati	900 ± 20 mm
Max PCBA visina	± 100 mm
Maksimalna širina PCBA	460 mm
Volumen ispušnih plinova	10m³/min*2 ispušnih plinova
Dimenzija (lwh)	300011501200mm	400011501200mm

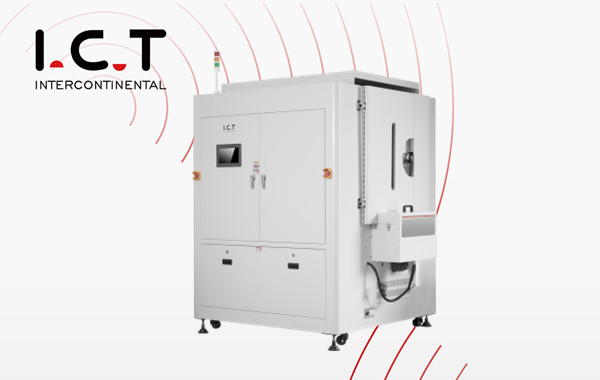

Vertikalna pećnica

Okomita pećnica za stvrdnjavanje je specijalizirana oprema dizajnirana za očvršćivanje i sušenje premaza, ljepila ili drugih materijala koji se primjenjuju na vertikalne površine. Za razliku od tradicionalnih horizontalnih pećnica, sadrži vertikalnu komoru koja omogućava učinkovitu obradu komponenti s vertikalnim orijentacijama.

ICT-vertikalni stroj za stvrdnjavanje pećnice

Povećajte proizvodnju kapaciteta: Poboljšajte ukupnu propusnost i učinkovitost.
Poboljšati kvalitetu stvrdnjavanja: Postići superiorne i dosljedne rezultate liječenja.
Smanjite operativne troškove: Niži troškovi učinkovitom uporabom i održavanjem.
Kompaktni i prostor za uštedu prostora: In-line vertikalna pećnica ima kompaktnu strukturu, optimizirajući prostor radionice i minimizirajući otisak.

Specifikacija pećnice za vertikalno stvrdnjavanje:

Model	I.C.T V-320
PCB veličina	L120W160 ~ L400W350mm (duljina se može prilagoditi)
Težina PCB -a s učvršćenjem	Max 3kg/PC
Visina transportera	900 ± 20 mm
Otvorena visina	Gornji 50 mm/donji 50 mm
Skladištenje	Okomita pohrana
Kapacitet skladištenja	60 PC
Vrijeme liječenja	≥5min
Zona grijanja	4 zone (identična postavka temperature)
Vrijeme grijanja	10min (do 150 ℃)
Metoda kontrole	Zaslon osjetljiv na dodir+industrijska kontrolna ploča
Dimenzija	L2480W2100H2250mm

Ventili za konform

Odaberite konformne ventile za oblaganje kako biste osigurali optimalne rezultate i učinkovitost premaza na temelju materijala za oblaganje, metode primjene, preciznih zahtjeva, brzine proizvodnje, održavanja i trajnosti i kompatibilnosti s opremom.

Kontaktirajte nas i pronađite savršen ventil za konform premaza za svoje potrebe.

Istraga sada

Kako odabrati rješenje konformnog premaza za svoju tvornicu SMT -a?

Konformatične linije premaza vrlo su fleksibilne, mogu postići najprikladnija rješenja na temelju proizvoda kupca kako bi se postigla maksimalna pogodnost.
Može se primijeniti u širokom rasponu različitog polja, poput automobilske elektronike, zrakoplovnih, medicinskih uređaja itd.

Ključne prednosti:
Napredni konformni stroj za oblaganje:
Potpuno automatizirani sustav može automatski otkriti početnu širinu udaljenosti i premaza, novi nadograđeni atomizacijski ventil može dostići precizniji premaz i podržati prilagodbu.

PCBA prevlačenje transportera:

UV svjetlost iznutra može točno otkriti područje premaza.

Pećnica za stvrdnjavanje visokih performansi:
prikladne pećnice za stvrdnjavanje mogu se prilagoditi u skladu s značajkama kupaca.

Uspješno slučajevi i usluge nakon prodaje

One-Stop Smart Factory Solution za proizvodnju LED rasvjete u Tadžikistanu

I.C.T pruža konformnu liniju premaza s povratnom funkcijom u Meksiku

I.C.T Globalna tehnička podrška za automobilsku elektroniku - Europa stanica

Pošaljite upit odmah

Zašto odabrati nas

7*24 sata usluga

Kako bi se osiguralo da prvi put riješi probleme s kupcima nakon prodaje.
Profesionalni tehnički tim

Prilagođeno rješenje prema zahtjevima kupca za pametne tvornice
Služba za lokalizaciju

Lokalna partnerska usluga ili I.C.T inženjer idu u tvornicu kupaca.
Daljinska pomoć

Povežite se na svoju opremu putem sigurnih kanala, riješite probleme bez potrebe za posjetom na licu mjesta.

Povezana oprema za konformnu oblogu

Automatizirajte svoju PCB konformnu liniju premaza s selektivnim konformnim strojem za oblaganje, IR i UV pećnicom, premaznim transporterima i još mnogo toga.
I.C.T ima sve vaše potrebe za rješenjem za prevlačenje PCB -a.

PCBA stroj za premazivanje

Često postavljana pitanja o konformnim strojevima za oblaganje

Što je konformni premaz?

Konformatični premaz je zaštitni film koji se primjenjuje na pločice kako bi se stvorila barijera između onečišćenja i ploče. Djeluje kao izolacijski sloj dok štiti površinu PCB -a.
Koje su prednosti automatiziranog selektivnog konformnog premaza?

Dosljednost aplikacije: Automatizirani selektivni konformni strojevi za oblaganje opremljeni specijaliziranim mlaznicama osiguravaju primjenu konformnih premaza s izuzetnom točnošću i dosljednošću.
Smanjene tvorničke pogreške: Korištenje robotskih sustava za primjenu konformnih premaza značajno smanjuje rizik od tvorničkih pogrešaka, što rezultira kvalitetnijim proizvodima s manje kvarova.
Smanjena radna snaga: Ručni procesi poput snimanja, maskiranja i prskanja ručno, četkanja ili uranjanja PCBA-e su intenzivni i neučinkoviti za proizvodnju elektronike srednje do velike količine. Automatizacija pojednostavljuje ove procese.
Ušteda troškova: Iako je početno ulaganje u automatizirane konformne sustave premaza veće od ručnih metoda, ušteda od smanjene radne snage, minimizirani materijalni otpad i povećana proizvodnja dovode do brzog povrata ulaganja.
Što radi konformni stroj za oblaganje?

Konformatični stroj za oblaganje je sustav koji automatizira primjenu zaštitnih premaza na površine sklopova ispisanih pločica (PCBAS). Ovi su strojevi dizajnirani za visoku preciznost i idealni su za ponavljanje nanošenja premaza, osiguravajući dosljednu kvalitetu i pouzdanost. Ova je automatizacija ključna za održavanje trajnosti i dugovječnosti PCBA -e pružanjem ujednačene pokrivenosti i zaštite od okolišnih čimbenika.
Kako prskate konformni premaz?

Konformatični premaz primjenjuje se na površinu sklopova tiskane pločice (PCBAS) bilo ručno s konformnim pištoljem za sprej za oblaganje ili, u idealnom slučaju, koristeći specijalizirani automatizirani robotski sustav. Ovaj sustav koristi kombinaciju ventila za raspršivanje za nanošenje premaza s velikom preciznošću i kvalitetom, koristeći različite uzorke raspršivanja kako bi postigli željeni učinak premaza.
Što radi konformni premaz?

Konformatični premaz štiti električne komponente na PCB -u ili PCBA i pomaže u sprječavanju neuspjeha u njegovom predviđenom okruženju. Djeluje kao prepreka protiv čimbenika poput prašine, vlage, fluktuacije temperature i fizičkog šoka. Formulirane su različite vrste konformnih premaza za rješavanje specifičnih izazova u okolišu, osiguravajući trajnost i pouzdanost elektroničkog sklopa.

Evo nekih vaših briga:

U I.C.T -u razumijemo da kupnja opreme za oblaganje dolazi s mnogim pitanjima. Naš tim je spreman sa stručnim rješenjima kako bi se riješio svih vaših nedoumica i osigurao da donesete najbolju odluku za svoje potrebe.

Pitanje: Ima li nagnute mlazce? Što je nagib?

Odgovor: Da, 0-35 stupnjeva.
Pitanje:Čisto li se cijev automatski čisti?

Odgovor:Da, ovo je standardna značajka.
Pitanje: Postoji li filter ili zaslon u stroju za oblaganje kako bi se spriječilo usisavanje premaza u cijev?

Odgovor: Da, unutar tlačne cijevi nalazi se filter.
Pitanje: Je li ventil na selektivnom konformnom mašini za oblaganje koji se okreće za 180 stupnjeva pneumatski ili servo-pogon?

Odgovor: To je servo pogon. Uvezeni servo motor+modul kuglice
Pitanje: O ljepilu, silikonu, akrilu, poliuretanu, UV, koji ventil trebam koristiti?

Odgovor: Poliuretan, akril i UV mogu svi koristiti H-905 ventil, ali silikon zahtijeva PDS (specifikacijski list) ljepila za potvrdu viskoznosti ljepila. Molimo potvrdite prije preporuke koji ventil koristi.
Pitanje: Može li se prskati raspršivanjem, točkicama, linijama, krugovima i punjenjem područja?

Odgovor: Da, može.
Pitanje: Možete li pružiti mlaznice viskoznost od 3500 cps?

Odgovor: Da, naš standardni D0100 ventil pokreće se komprimiranim zrakom i ima posebnu strukturu brtvljenja tekućine. Primjenjivi raspon viskoznosti: 30-6500cps
Pitanje: Koja je U-osi Xyzu?

Odgovor: U-osi je za složene ploče. Koristi se za podešavanje nagiba ventila za dodjelu više kuta i premažite bočne položaje srednje ploče i visoke komponente.
Pitanje: Postoji li CCD kamera unutar stroja za oblaganje?

Odgovor: Nije obavezno. CCD se koristi za pozicioniranje oznaka proizvoda.

Naši automatizirani strojevi za konformnu oblogu posebno su dizajnirani za PCB i PCBAS, nudeći visoko precizno selektivno rješenja za konform.
Bilo da vam je potreban stroj za konformu za četveroosni premaz, stroj za konformnu oblogu za tabletop ili opremu prikladnu za UV stvrdnjavanje, mi se savršeno uklapamo u vaše potrebe.
I.C.T pruža širok spektar konformnih strojeva za oblaganje, uključujući one na prodaju, veleprodajne i prilagođene opcije, a sve je usmjereno na isporuku najbolje konformne cijene strojnog premaza našim globalnim kupcima.

Kao vodeći proizvođači strojeva za konformu, I.C.T nudi razne modele, uključujući selektivne strojeve za konform, konformne strojeve za raspršivanje i još mnogo toga, pomažući vašoj proizvodnoj liniji da postigne veću učinkovitost i kvalitetu.

Istražite naše konformne strojeve za oblaganje i PCB ponude konformnog premaza i kontaktirajte nas za najnovije cijene i dostupnost.
