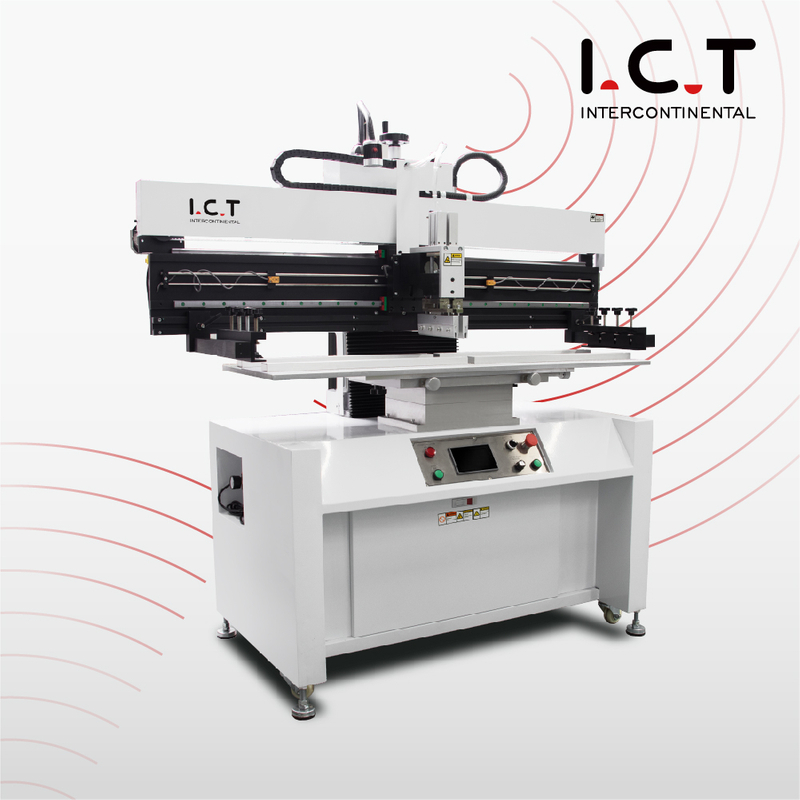

| Pouzdani SMT poluautomatski pisač šablona za proizvodnju dugih ploča
Poluautomatski stroj za ispis paste smt koristi SMT poluautomatski pisač šablona kao prvu stanicu u SMT linijama dugih ploča. Tajvanske TBI linearne vodilice i SANYO koračni motor daju ravnomjerno kretanje za točno nanošenje paste. Sustav ovjesnog brisača plus podesivi pritisak i brzina oštrice (s jasnim mjeračem i regulatorom) stvaraju ravnomjerne slojeve. Modularna univerzalna klupa s uređajem za poravnanje podržava jednostrane ili dvostrane tiskane ploče debljine 0,2-6 mm. Ruke okvira šablona lako se podešavaju od 370×470 mm do 1750×650 mm. Automatski način ispisa daje stabilne, učinkovite rezultate u svakom ciklusu. Snaga od samo 220 W i tajming od ≤12 sekundi čine SMT poluautomatski lem za ispis šablona idealnim za LED trake, ploče poslužitelja ili 5G module.
| Značajka
Zatik i potporni blok moraju biti prikladni preostali dijelovi koji odgovaraju svakoj veličini rupe i rasporedu za jednostrane ili dvostrane tiskane ploče. Pozicioniranje je brzo, točno i potpuno podesivo. Uvezeni koračni motor i tajvanska precizna vodilica održavaju sve stabilnim. Brisač se podiže ručno za brzo punjenje paste ili čišćenje, dok granični senzori skraćuju vrijeme putovanja. Ovo održava dugačke ploče savršeno fiksiranima unutar stroja za ispis paste za lemljenje tako da pasta ostaje točno tamo gdje pripada za sljedeći stroj.
Izravna veza brisača s dva neovisna cilindra visoke preciznosti jamči konstantan tlak. Dvostruke klizne vodilice blokiraju kretanje brisača za savršenu stabilnost. Zaslon osjetljiv na dodir pokreće prijateljsko sučelje na engleskom jeziku s podučavanjem i navigacijom. Ručni, poluautomatski i potpuno automatski način rada udaljeni su jednim klikom. Svi osnovni dijelovi (Omron, Leuze, SMC, Delta, Samkoon) su vrhunski uvezeni brendovi. Zbog toga SMT poluautomatski pisač šablona isporučuje besprijekorno lijepljenje svake ploče s gotovo nula mostova ili nedovoljno jastučića.
| Specifikacija
| Model | P3 | P6 | P12 | P15 |
| Točnost | +/- 0,05 mm | +/- 0,05 mm | +/- 0,05 mm | +/- 0,05 mm |
| PCB veličina | 300 x 350 mm | 600 x 350 mm | 1200 x 350 mm | 1500 x 350 mm |
| Veličina platforme | 320 x 400 mm | 700 x 400 mm | 1350 x 400 mm | 1650 x 400 mm |
| Veličina šablone (mm) | 370*470-550*650 | 370*470-550*650 | 370*470-1500*650 | 370*470-1750*650 |
| Debljina pcb | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm |
| Pozicioniranje šablona | Priručnik | Priručnik | Priručnik | Priručnik |
| Vrijeme ciklusa | < 10 sek. | < 10 sek. | < 12 sek. | < 12 sek. |
| Potrošnja energije | 200 W | 200 W | 220 W | 220 W |
| Napajanje | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ |
| Tlak zraka | 4,5-6 kg/cm | 4,5-6 kg/cm | 4,5-6 kg/cm | 4,5-6 kg/cm |
| Brzina brisača | 0-200 mm/sek | 0-1200 mm/sek | 0-200 mm/sek | 0-200 mm/sek |
| Dimenzija | 850x750x1650 mm | 1050x750x1650 mm | 1660x750x1650 mm | 2100x750x1650 mm |
| Težina | 280 kg | 300 kg | 356 kg | 430 kg |
| Duljina brisača | 250 mm | 250 mm | 250 mm | 250 mm |
| Visina platforme | 950 mm | 950 mm | 950 mm | 950 mm |
| Opcija: Posebna veličina može se prilagoditi | ||||
* ICT nastavlja raditi na kvaliteti i performansama, specifikacije i izgled mogu se ažurirati bez posebne obavijesti.
| Popis SMT linijske opreme
ICT High Quality PCBA proizvodna linija ima naprednu opremu za učinkovito i precizno sklapanje PCB. Potpuno automatizirana SMT linija uključuje utovarivač, automatski pisač za točnu primjenu paste za lemljenje, stroj za odabir i postavljanje za precizno postavljanje komponenti, reflow peć za pouzdano lemljenje i AOI sustav za temeljitu inspekciju grešaka. Ova visokokvalitetna PCBA proizvodna linija osigurava nesmetan rad, visoku pouzdanost i jeftinu SMT montažu, ispunjavajući različite zahtjeve industrije.
| Naziv proizvoda | Svrha u SMT liniji |
|---|---|
| PCB utovarivač | Automatski učitava gole PCB-ove u liniju. |
| Pisač za pastu za lemljenje | Precizno ispisuje pastu za lemljenje na PCB jastučićima. |
| Odabir i stavljanje stroja | Precizno montira komponente na tiskane ploče. |
| Reflow pećnica | Topi lem za stvaranje čvrstih spojeva. |
| Aoi stroj | Pregledava lemljene spojeve i nedostatke u postavljanju. |
| SPI stroj | Provjerava visinu i kvalitetu paste za lemljenje. |
Provjerava unutarnji integritet lemljenih spojeva i otkriva skrivene nedostatke. | |
| SMT stroj za čišćenje | Koristi se za čišćenje PCB-a, šablona, učvršćenja, mlaznica itd. |
| PCB stroj za rezanje | Izrežite PCBA u konačni proizvod |
| Oprema za sljedivost | Bilježi i prati proizvodne podatke: Stroj za lasersko označavanje / Montaža naljepnica / Inkjet pisač |
| Studija uspjeha kupca – tvornica LED dioda u Saudijskoj Arabiji
Saudijski proizvođač LED-a naručio je kompletnu SMT liniju od 1200 mm od ICT-a izgrađenu oko SMT poluautomatskog pisača šablona, brzih JUKI postavljača i L12 peći za duge LED cijevi. Naši su inženjeri odletjeli u Riyadh, povezali široke transportere, postavili optimalne parametre paste za ploče pune duljine i održali punih sedam dana obuke o rukovanju dugim pločama i dnevnim provjerama. Linija je dosegla maksimalnu dnevnu proizvodnju već sljedeće smjene sa savršenim postavljanjem paste i bez problema s lemljenjem. Klijentu se svidjela brza globalna instalacija, super-jaki sanduci i jasno učenje koje je njihovu novu tvornicu učinilo profitabilnom od prvog dana.
| Globalna podrška za usluge i obuku
ICT pruža potpunu podršku za SMT liniju dugih ploča: besplatne široke SMEMA crteže, 48-satni video zapis o tvorničkom starenju, povezivanje remena na licu mjesta, 7-10 dana treninga operatera, jednogodišnji komplet rezervnih dijelova, neograničenu daljinsku dijagnostiku kamerom i redovite revizije prinosa. Dvadeset inženjera opslužuje 72 zemlje s 4-satnim prvim odgovorom i 24/7 linijom za hitne slučajeve. Svaki SMT poluautomatski pisač sa šablonama prolazi proširenu punu liniju i 100% inspekciju u našoj ISO9001 tvornici od 12.000 m². Kupci dobivaju pouzdane proizvodne linije PCB-a, brz ROI i partnere koji rastu zajedno.
| Recenzije kupaca
1600+ SMT linija za duge ploče u 72 zemlje rade na ICT-u. Hvale prilagođene planove širokih pojaseva za velike podove, posebno čvrste sanduke za prekooceanski transport, cjelotjedne tečajeve koji operatere tjeraju da ispisuju poput stručnjaka, trenutne daljinske popravke koji štede čitave smjene i mjesečne posjete koji podižu UPH 20%. Tvornice se stalno šire jer briga o kompletnoj liniji znači veći prinos od prvog prolaza, manji otpad i istinsko dugoročno prijateljstvo.
| Certifikati i standardi
Svaki SMT poluautomatski pisač šablona nosi CE, RoHS, ISO9001:2015 i više patenata. Ispitivanja široke ploče i 100% provjere zadovoljavaju EU, SAD i globalne standarde za PCB montažne linije. Oni dokazuju sigurno rukovanje pastom, besprijekorno široko spajanje, izdržljive dijelove i ekološki rad – potpuno povjerenje od prve dugačke ploče.
| O ICT tvrtki i našoj tvornici
Osnovan 2012., ICT je postao pouzdan partner za potpuna SMT rješenja koji opslužuje više od 1600 korisnika u 72 zemlje. Naša vrhunska tvornica od 12.000 m² u Dongguanu zapošljava 89 strastvenih članova osoblja i 20 starijih inženjera koji dizajniraju, proizvode i rigorozno testiraju svaki stroj prema standardima ISO9001. S 8 prekomorskih ureda i lokalnim skladištima diljem svijeta jamčimo rezervne dijelove i podršku inženjera na licu mjesta unutar 48 sati bilo gdje na planeti. Živimo od integriteta, jednostavnosti, otvorenosti, koordinacije i dijeljenja – pružajući poštene cijene, munjevitu reakciju, doživotne besplatne nadogradnje softvera i pravo partnerstvo koje pomaže svakom klijentu da postigne održivi rast.
