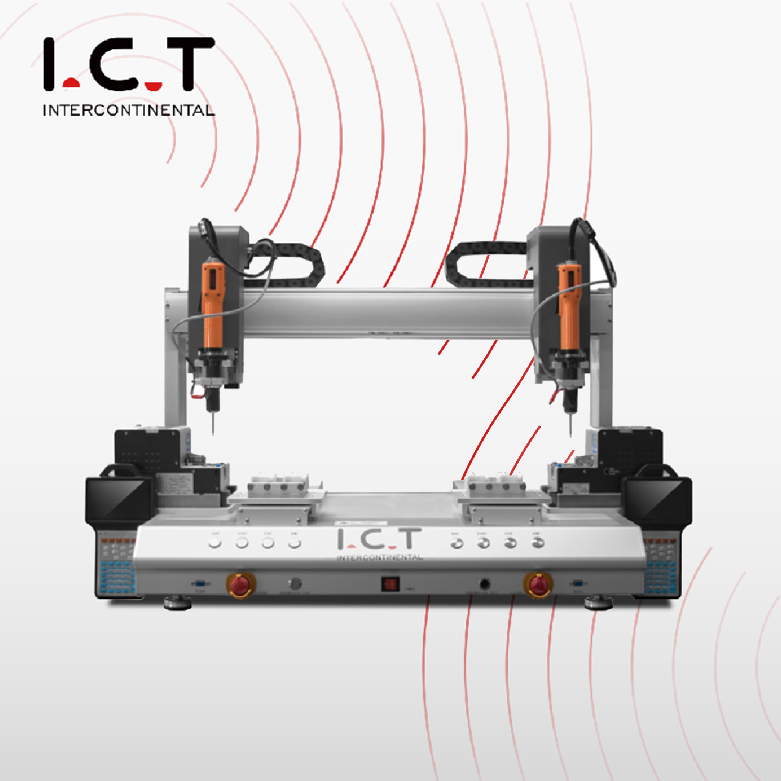

ICT-SCR640
I.C.T
| Količina: | |
|---|---|
| Stolno uvrtanje malih sklopova
Robot Fastening Desktop TM Screw Driver Robot napravljen je za tvornice koje trebaju kompaktnu stanicu za zaključavanje vijaka za ponovljene radove sastavljanja. Unutar opreme, električni odvijač obavlja pričvršćivanje, dok automatski dodavač vijaka priprema vijke za svaki ciklus. Ove dvije radne sekcije smanjuju ručno branje i pomažu operaterima da održe pravilniji tempo. Sustav je prikladan za elektroničke ploče, plastične poklopce, LED dijelove, male instrumente i kućišta proizvoda s fiksnim položajima vijaka. Za tvornice koje se udaljavaju od čisto ručnog zatezanja vijaka, ova stolna struktura nudi praktičan korak prema čišćem i stabilnijem sklapanju.
| Značajka robota za automatsko zavrtanje vijaka
Jednostavno programiranje
Ne želi svaka tvornica veliku inline ćeliju za automatizaciju. Mnoge prostorije za sastavljanje trebaju manju stanicu koja može sjediti u blizini postojećih operatera, ispitnih stolova ili pozadinskih područja za sastavljanje. Fastening Desktop TM Screw Driver Robot odgovara na tu potrebu s kompaktnim rasporedom i čistim radnim područjem. Može poduprijeti učvršćenje proizvoda bez zauzimanja previše prostora. Za kupce koji uspoređuju robote za odvijač, dizajn radne površine koristan je kada je veličina proizvoda umjerena, putanja vijaka fiksna, a tim želi automatizaciju bez ponovne izgradnje cijele radionice.

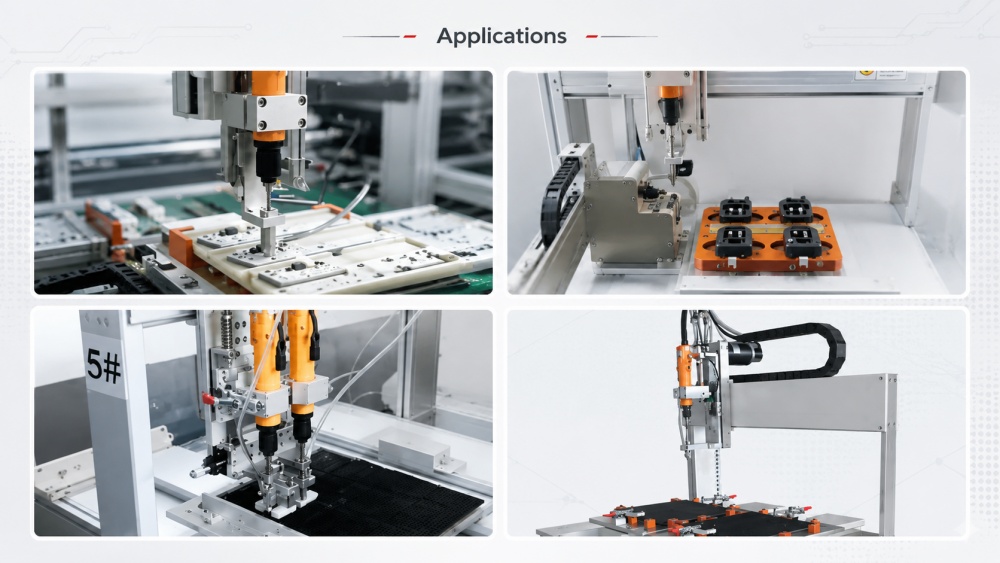

Labavi vijci stvaraju male probleme cijeli dan: ispušteni vijci, pomiješani vijci, pogrešno postavljanje i sporije kretanje operatera. Automatski dodavač pomaže u održavanju opskrbe vijcima organiziranijom prije svakog pričvršćivanja. Umjesto traženja radnika da ručno izaberu svaki vijak, robotski odvijač prima vijke kroz sustav za uvlačenje i nastavlja proces zaključavanja na postavljenim točkama. Ovo je korisno za male vijke koji se koriste u elektronici, LED sklopove, upravljačke module i mala kućišta. Bolje rukovanje vijcima čini stanicu čišćom i smanjuje mala kašnjenja koja se zbrajaju tijekom proizvodnje.
Stolni robot je vrijedan kada se isti proizvod mora stalno iznova sastavljati. Robot Fastening Desktop TM Screw Driver Robot koristi kontrolirano pomicanje osi za postizanje spremljenih položaja vijaka. Uz točnost ponavljanja do ±0,02 mm, sustav pomaže u održavanju putanje pokretača dosljednom u serijama. Operateri mogu naučiti položaje, pohraniti program i vratiti ga kada se isti model vrati. Ova metoda robotskog pričvršćivanja vijaka za radnu površinu posebno je korisna za proizvodnju srednje količine gdje je važno stabilno pozicioniranje, ali automatizacija pune linije možda nije potrebna.
Vijčana stanica radi bolje kada su učvršćenje, proizvod, vijak i kretanje rukovatelja planirani zajedno. ICT može pregledati uzorke proizvoda ili crteže prije potvrde radnog raspona, koncepta učvršćenja i rasporeda pokretača. Robotski stroj za uvrtanje vijaka izvana može izgledati jednostavno, ali pravi rezultat ovisi o držanju proizvoda i udobnosti utovara. Neke aplikacije trebaju jednu platformu, dok druge mogu trebati dizajn s dvije platforme ili s više osi. Za Tm robotske vijčane ili višeosne robotske gramofonske projekte s vijcima za zaključavanje, planiranje izgleda treba prvo slijediti proces proizvoda.
| Specifikacija robota za automatsko uvrtanje

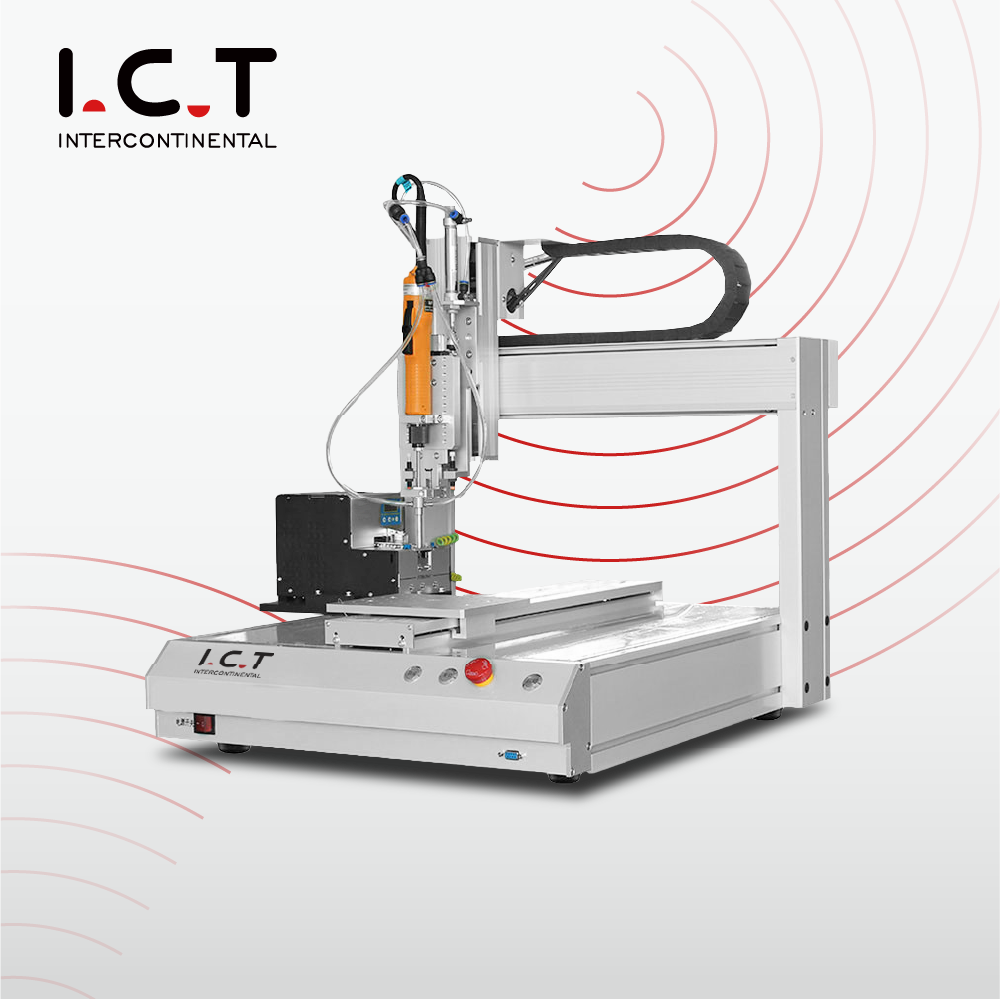

| Stavka | I.CT-SCR300 | I.CT-SCR540 | I.CT-SCR640 |
|---|---|---|---|
| Maks. Veličina raspona | 300 × 300 mm, Z: 80 mm | 500 × 400 mm, Z: 80 mm | 600 × 400 mm, Z: 80 mm |
| Broj glave | 1 | 1 | 2 |
| Broj perona | 1 | 2 | 2 |
| Maksimalna brzina kretanja | X/Y os: 600 mm/s, Z os: 400 mm/s | X/Y os: 600 mm/s, Z os: 400 mm/s | X/Y os: 600 mm/s, Z os: 400 mm/s |
| Odvijač | SD / KILEWS / HIOS | SD / KILEWS / HIOS | SD / KILEWS / HIOS |
| Uvlačenje vijka | Odaberite i postavite, magnetski | Odaberite i postavite, magnetski | Odaberite i postavite, magnetski |
| Alarmni sustav | Skinuti alarm | Skinuti alarm | Skinuti alarm |
| Točnost ponavljanja | ±0,02 mm | ±0,02 mm | ±0,02 mm |
| Memorija | 999 programa | 999 programa | 999 programa |
| Programiranje | Program nastave vuče | Program nastave vuče | Program nastave vuče |
| Način vožnje | Motor zatvorene petlje | Motor zatvorene petlje | Motor zatvorene petlje |
| Način upravljanja | Demonstrator + dodirna ploča | Demonstrator + dodirna ploča | Demonstrator + dodirna ploča |
| Tlak zraka | 4,5–6 kg/cm² | 4,5–6 kg/cm² | 4,5–6 kg/cm² |
| Napajanje | AC 220 ±10%, 50/60 Hz; AC 110V izborno | AC 220 ±10%, 50/60 Hz; AC 110V izborno | AC 220 ±10%, 50/60 Hz; AC 110V izborno |
| Dimenzija | 670 × 540 × 690 mm | 670 × 590 × 690 mm | 1010 × 730 × 690 mm |
| Težina | cca. 70 kg | cca. 90 kg | cca. 130 kg |
* ICT nastavlja raditi na kvaliteti i performansama, specifikacije i izgled mogu se ažurirati bez posebne obavijesti.
