Napredna pametna tvornička rješenja za komercijalne ploče za upravljanje napajanjem zrakoplova

Ploče za upravljanje napajanjem igraju glavnu ulogu u arhitekturi elektronike komercijalnih zrakoplova. Ovi PCBA proizvodi koriste se u kritičnim sustavima kao što su kontrola rasvjete kabine, zabava u letu, pomoćno upravljanje napajanjem, moduli sučelja avionike i sustavi za kontrolu okoliša. S obzirom na kritičnu prirodu ovih primjena, pouzdanost, stabilnost i zaštita okoliša svakog PCB-a za kontrolu energije od najveće je važnosti.

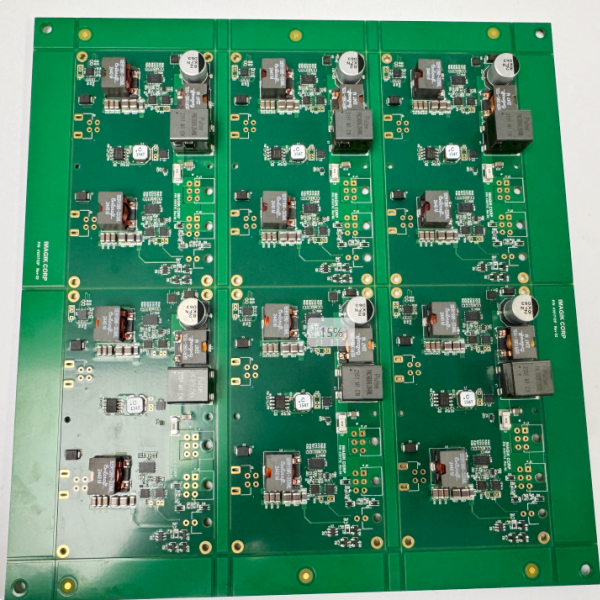

Ploče za upravljanje napajanjem zrakoplova

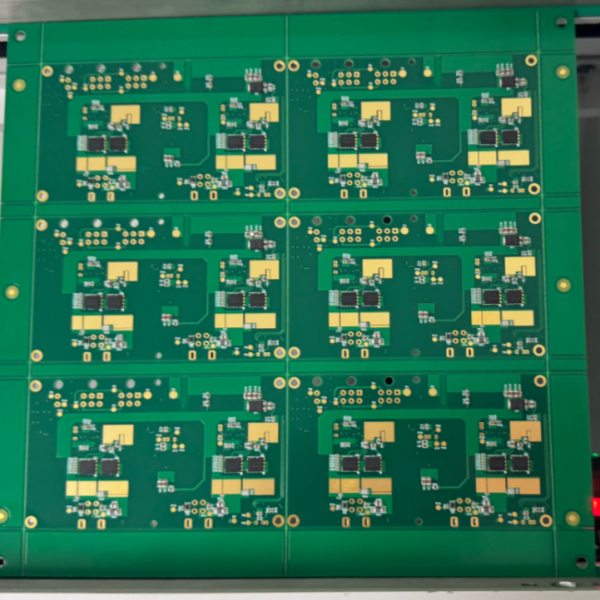

Ploče za upravljanje napajanjem zrakoplova

U I.C.T -u razumijemo stroge zahtjeve kvalitete zrakoplovne industrije. Zbog toga nudimo sveobuhvatnu SMT i konformnu proizvodnu liniju za prevlačenje posebno prilagođenu za proizvodnju komercijalnih ploča za kontrolu snage.

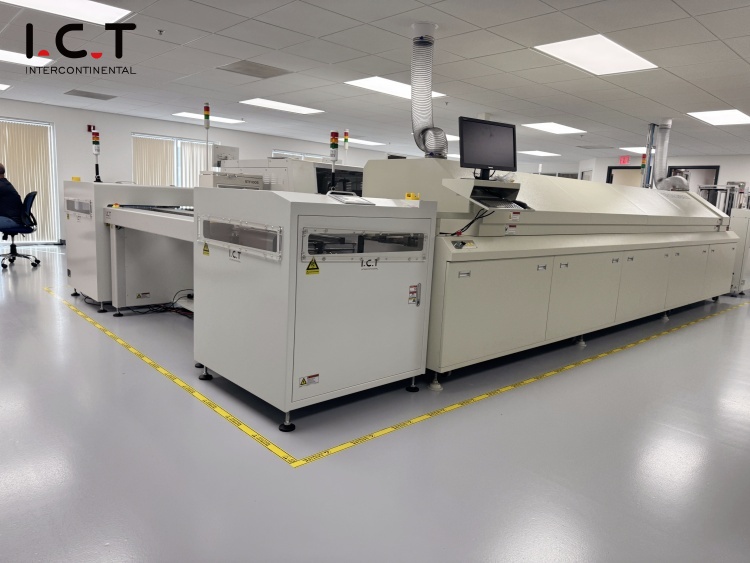

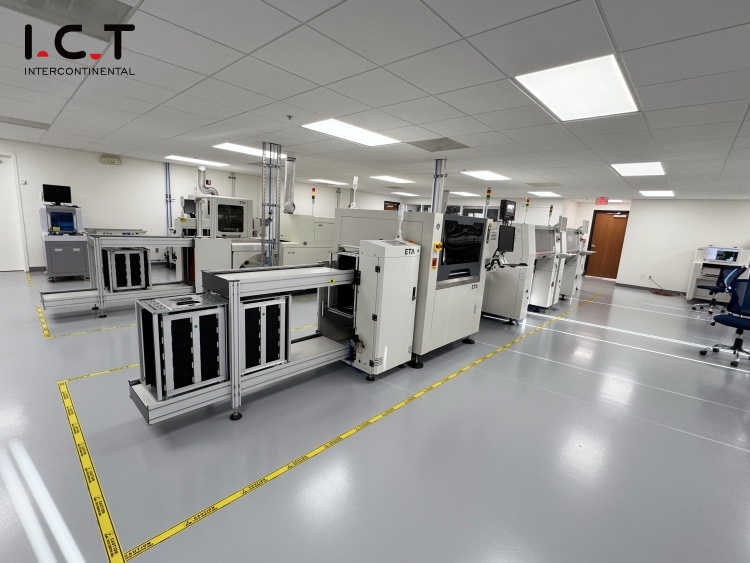

Konfiguracija SMT linije za komercijalne ploče za upravljanje napajanjem zrakoplova

• Rukovanje pastom za lemljenje

• PM-500 Mikser za pastu za lemljenje

• I.C.T-4034 Potpuno automatski pisač šablona

• Komponenta ugradnja

• PCB Loader + SC-500 SMT transporter

• Hanwha SM481Plus + SM482PLUS PASTI KRAJKE

• STF100S automatska ladica

• PCB transport

• TCR-l transporte za okretanje

• HC-2000 Povezivanje transportera

• Ponovno lemljenje

• L10 Reflow pećnica (dušik-omogućen za lemljenje nulte oksidacije)

• Inspekcija i prepuštanje

• UL-L istovar

• V8 Offline AOI

• Konfiguracije prilagođenih ulagača i mlaznica

• Više mlaznica CN serije i 8–32 mm dovodnici, pladanj i vibracijski dovodnici

• Preporuka za osoblje

• 1 inženjer

• 2 operatera

• 1 inspektor kvalitete

• Ukupno: 4 osoblje

Pregled produktivnosti

• Veličina PCB-a: 220 × 210 mm (niz od 6 ploča)

• Gornja strana

• 84 komponente/ploča × 6 = 504 komponente/ploča

• Vrijeme ciklusa: 27s/ploča → 120 ploča/sat = 720 pcba/sat

• Donja strana

• 80 komponente/ploča × 6 = 480 komponente/ploča

• Vrijeme ciklusa: 35S/ploča → 102 ploče/sat = 612 PCBA/sat

• NAPOMENA: Produktivnost se može poboljšati izvanmrežnim programiranjem i optimizacijom dvostrukih strojeva

Potrošnja snage i zraka

• Ukupna ocijenjena snaga: 76,7 kW

• Potrošnja radne energije: cca. 24,6 kWh

• Potrošnja zraka: 5–10 m³/sat

Ova konfiguracija linija osigurava kvalitetu IPC-A-A-610 klase 3, potrebnu za zrakoplovnu pouzdanost. Kritične komponente poput Power ICS -a podvrgavaju se selektivnom ili ručnom lemljenju, nakon čega slijede postupci ponovnog reflektora dušika radi zaštite osjetljivih dijelova.

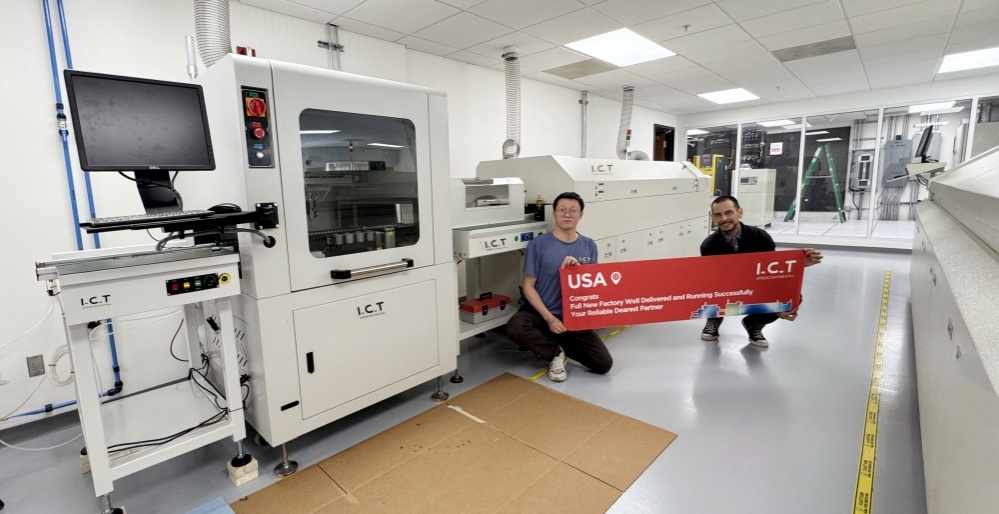

Konformativna konfiguracija obloga za komercijalne ploče za upravljanje napajanjem zrakoplova

• PCB rukovanje

• I.C.T SC-500 transporter-stabilan i dosljedan prijelaz odbora

• I.C.T UV-1000 Premaz Premaz transporcija X2-za vizualne provjere prije i nakon presvlačenja

• Prijava za oblaganje

• I.C.T T550 Stroj za selektivni premaz -Precizni premaz za definirana područja

• Liječenje

• I.C.T IR Cusing Pećnica - jednoliko grijanje za dosljedni obložak

• Preporuka za osoblje

• 1 operator

• 1 inspektor kvalitete

• Ukupno: 2 osoblje




Pregled produktivnosti

• Veličina PCB-a: 220 × 210 mm (niz od 6 ploča)

• Vrijeme ciklusa: cca. 30s/ploča → 120 ploča/sat = 720 pcba/sat

• NAPOMENA: Za brzo sušenje ljepila osigurajte kontrolu protoka kako biste izbjegli oštećenja poput žica ili površinskih pukotina. Razrjeđivanje se može preporučiti za optimizaciju viskoznosti i uzorka prskanja.

Potrošnja snage i zraka

• Ukupna ocijenjena snaga: 18,5 kW

• Potrošnja radne energije: cca. 9,5 kWh

• Potrošnja zraka: 3–5 m³/sat

Fokus aplikacije: USB ploče za upravljanje napajanjem u komercijalnim zrakoplovima

U današnjoj modernoj zrakoplovnoj industriji, USB ploče za kontrolu energije postali su vitalni element unutar kabina komercijalnih zrakoplova. Budući da putnici sve više očekuju besprijekorne mogućnosti punjenja tijekom leta, ove ploče služe kao okosnica za sjedala i zidna punjenja nakon rješenja za punjenje, podržavajući USB i Type-C izlaze, istovremeno ispunjavajući stroge sigurnosne i performanse.

Za razliku od sučelja za punjenje potrošača, ove ploče za kontrolu energije specifične za zrakoplove moraju djelovati besprijekorno u teškim uvjetima okoliša-uključujući brze promjene visine, intenzivne vibracije i elektromagnetske smetnje. Dizajnirani za izlaz stabilnog 5V DC-a s prekomjernom strujom i zaštitom kratkog spoja, oni često sadrže inteligentno upravljanje napajanjem, dijagnostiku grešaka i sustave praćenja opterećenja.

Postoje tri glavne vrste integracije u komercijalnim zrakoplovima:

• USB ploče integrirane sjedalom -ugrađene u suvozačko sjedalo, često povezane s zabavom u letu ili PSU (jedinica za putničku uslugu).

• Zidni stupovi za punjenje -instalirani su u zajedničkim prostorima kao što su galeri ili u blizini zahoda kako bi se omogućilo zajedničko punjenje.

• Multifunkcionalne ploče za upravljanje napajanjem - kombinirajte rasvjetu, USB punjenje i funkcije poziva posade za širu kontrolu kabine.

Svaki se sustav mora pridržavati strogih zrakoplovnih standarda kao što je do-160, osiguravajući rad u ekstremnim uvjetima. Oni također koriste napredne tehnologije međusobnog povezivanja poput MIL-DTL-38999 ili ATP pravokutnih konektora sa zlatnim kontaktima od berilija bakra kako bi se osigurala dugotrajna izdržljivost i minimalni električni otpor-vitalni u zrakoplovnim okruženjima.

Spremni za poboljšanje rješenja za punjenje zrakoplova?

Bez obzira jeste li dizajnirali zrakoplove sljedeće generacije punjenja PCBA-e ili nadogradnju vaše infrastrukture za zabavu u letu, I.C.T je spreman isporučiti prilagođeno rješenje.

Kontaktirajte nas za besplatno tehničko savjetovanje ili za zakazivanje demonstracije linije sa našim stručnjacima za Aerospace PCBA.
