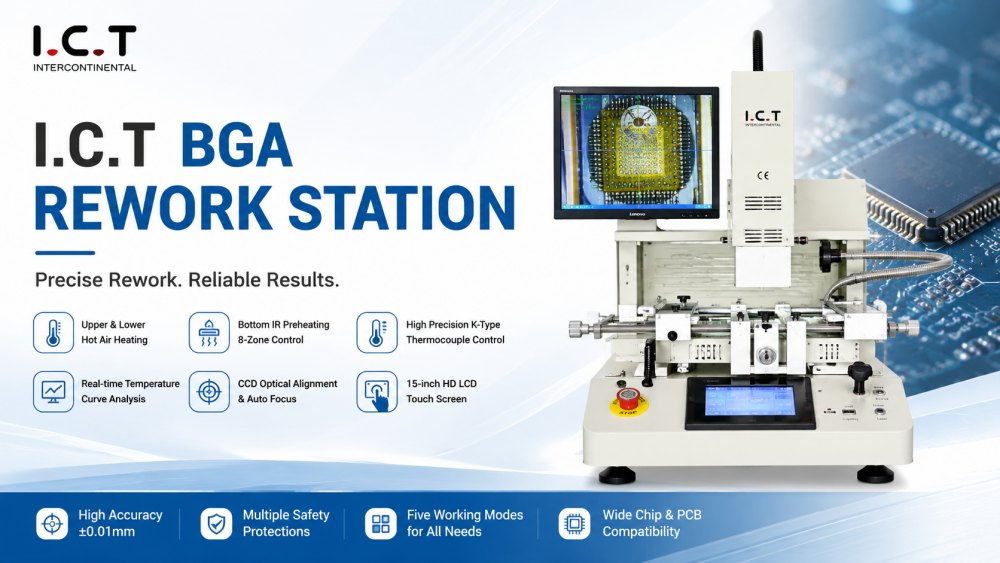

BGA komponente zahtijevaju precizno upravljanje toplinom i točno pozicioniranje za uspješan popravak. BGA Rework Station dizajnirana je za brzu i pouzdanu preradu tiskanih ploča, ploča za prijenosna računala i LED modula. Integrira infracrveno grijanje, CCD optičko poravnanje i automatsku kontrolu krivulje temperature za postizanje ponovljivih rezultata. S višezonskim predgrijavanjem i mogućnostima reflowa, stanica smanjuje rizik od oštećenja PCB-a dok istovremeno osigurava učinkovitu preradu komponenti. ICT BR-120 BGA Rework Station pruža operaterima stabilnu platformu jednostavnu za korištenje koja poboljšava učinkovitost popravka i jamči kvalitetu u visokovrijednim elektroničkim aplikacijama.
IR Automatic Quick BGA Rework Station Stencil pruža precizno zagrijavanje za BGA komponente. Infracrveni sustav s više zona osigurava ujednačenu temperaturu na PCB-u, smanjujući toplinski stres uz održavanje točnosti lemljenja. Operateri mogu programirati temperaturne krivulje i pratiti grijanje u stvarnom vremenu, podržavajući stabilnu i ponovljivu preradu.
BGA Rework Station Infrared uključuje visokoprecizno CCD optičko poravnanje koje identificira položaje BGA komponenti prije reflowa. To osigurava točno postavljanje, smanjuje pogreške u poravnanju i podržava dosljednu kvalitetu popravka. Za prijenosna računala ili PCB-ove visoke gustoće, precizno poravnanje bitno je za pouzdano lemljenje.
Stanica ima gornju i donju zonu grijanja za predgrijavanje PCB-a i kontrolirano reflow. Podesivi parametri grijanja odgovaraju različitim veličinama ploča i vrstama komponenti. Pristup s više zona smanjuje rizik od savijanja ploče, poboljšava protok lemljenja i povećava ukupnu stopu uspješnosti popravka.
Operateri mogu nadzirati temperaturu, poravnanje i proces reflow-a preko 15-inčnog dodirnog sučelja. Programabilni profili za različite BGA veličine omogućuju brzo postavljanje i ponovljive operacije popravka. Sučelje podržava učinkovit tijek rada i smanjuje krivulju učenja za tehničare u laboratorijima za održavanje elektronike.
| Specifikacija:
| Specifikacija | Vrijednost |
|---|---|
| Model | ICT BR-120 BGA preravna stanica |
| Napajanje | AC:220±10%, 50/60Hz, 2Kw |
| Metoda kontrole | PLC kontrola |
| Dimenzija (mm) | L900 * W850 * H750, Prilagodljiv |
| Težina pribl | 300 kg |
| Maksimalna veličina PCB-a | 350*350 mm |
| Područje prerade | 120*120 mm |
| Kontrola temperature | Gornji/donji grijač neovisni, programabilna krivulja |
| Vrsta grijanja | Infracrveno (IR) |
| Optički sustav | CCD poravnanje vida |
| Sustav predgrijavanja | Višezonski PCB predgrijač |
| Reflow Control | Automatska PID kontrola temperature |
| Maksimalna visina komponente | 15 mm |
| Sustav mlaznice/pikača | Podesiva mlaznica, vakuumsko usisavanje |
| Operativno sučelje | Zaslon osjetljiv na dodir, jednostavan za korištenje |
| Dodatne značajke | Lasersko pozicioniranje, pregled lemne paste, ekstrakcija dima |
| Popis SMT linijske opreme
ICT pruža cjelovita rješenja za proizvodnju elektronike, uključujući SMT proizvodnju, DIP montažu, linije za premazivanje i BGA sustave za preradu. Integracija BGA Rework Station-a s prethodnim sklopom PCB-a omogućuje učinkovitu popravku i preradu bez prekida proizvodnje. Višezonska infracrvena kontrola, optičko poravnanje i precizno praćenje temperature osiguravaju sigurnu preradu komponenti, poboljšavajući ukupni prinos linije i smanjujući otpad.
| Naziv proizvoda | Svrha u SMT liniji |
|---|---|
| PCB utovarivač | Automatski učitava gole PCB-ove u liniju. |
| Pisač za pastu za lemljenje | Precizno ispisuje pastu za lemljenje na PCB jastučićima. |
| Odabir i stavljanje stroja | Precizno montira komponente na tiskane ploče. |
| Reflow pećnica | Topi lem za stvaranje čvrstih spojeva. |
| Aoi stroj | Pregledava lemljene spojeve i nedostatke u postavljanju. |
| SPI stroj | Provjerava visinu i kvalitetu paste za lemljenje. |
| Oprema za sljedivost | Bilježi i prati proizvodne podatke: Stroj za lasersko označavanje / Montaža naljepnica / Inkjet pisač |
| SMT stroj za čišćenje | Koristi se za čišćenje PCB-a, šablona, pribora, mlaznica itd. |
| Laserski PCB stroj za usmjeravanje | Izrežite PCBA u konačni proizvod |
| Videozapis o uspjehu korisnika
ICT je kupcu iz SAD-a pružio kompletno SMT i BGA rješenje za preradu USB modula za punjenje u sustavima sjedala u zrakoplovu. Projekt je uključivao brzo postavljanje, preradu BGA i konformne procese premazivanja. CCD optičko poravnanje i IR grijanje osigurali su precizan popravak komponenti, dok su inženjeri podržali instalaciju, integraciju sustava i obuku operatera. Ovo integrirano rješenje omogućilo je pouzdanu, ponovljivu preradu i zadržalo standarde kvalitete zrakoplovne i svemirske razine u cijeloj proizvodnoj liniji.
| Servis i podrška u obuci
BGA popravak zahtijeva strogu kontrolu nad toplinskim profilima i točnost postavljanja. ICT pomaže tvornicama u implementaciji procesa prerade koji se besprijekorno integriraju s proizvodnim linijama. Stanica BR-120 osigurava ponovljive cikluse popravka, smanjujući vrijeme zastoja i poboljšavajući ukupnu učinkovitost. Kombinacijom automatiziranog grijanja, preciznog poravnanja i upravljanja temperaturom u više zona, operateri mogu održavati dosljednu kvalitetu i optimizirati tijek rada za visokovrijednu elektroniku.
| Povratne informacije kupaca
ICT pruža end-to-end podršku za implementaciju BGA stanice za preradu, uključujući instalaciju, obuku operatera i rješavanje problema. Inženjeri pomažu u osiguravanju optimalne upotrebe IR grijanja, CCD poravnanja i programabilnih profila. Ove smjernice smanjuju pogreške, skraćuju vrijeme postavljanja i poboljšavaju učinkovitost popravka. Kupci dobivaju praktičnu podršku za aplikacije s jednom pločom i za preradu velikih količina, čime se osigurava stabilan rad i pouzdani rezultati proizvodnje.
| Certifikati i standardi
Svaka BGA Rework Station podvrgava se strogim inspekcijama kvalitete za ujednačenost zagrijavanja, točnost poravnanja i radnu stabilnost. Certificiran prema standardima CE, RoHS i ISO9001, BR-120 zadovoljava međunarodne zahtjeve proizvodnje. Visokokvalitetni materijali i rigorozna testiranja osiguravaju dugoročnu pouzdanost, stabilne performanse i sigurne prerade. ICT isporučuje sustave za preradu BGA koji održavaju preciznu kontrolu topline, podržavajući dosljedno lemljenje i popravak komponenti.
| O ICT tvrtki i tvornici
ICT je dobavljač opreme za proizvodnju elektronike s više od 25 godina iskustva, nudi cjelovita rješenja koja pokrivaju SMT, DIP, premazivanje, robote, sklapanje i procese prerade BGA. S vlastitim timovima za istraživanje i razvoj, proizvodnju i inženjering, ICT podržava kupce od planiranja, nabave opreme, instalacije i obuke do optimizacije procesa. Opslužujući više od 1600 kupaca u 72 zemlje, ICT pomaže proizvođačima elektronike implementirati učinkovite, pouzdane proizvodne sustave i održati dugoročne proizvodne performanse.
