Potpuno SMT i Dip Solution za proizvodnju kozmetičkih uređaja

PCBA aplikacije u beauty uređajima

S rastućom potražnjom za uređajima za osobnu njegu i estetskim medicinskim uređajima kod kuće , industrija kozmetičke tehnologije brzo se razvija. Ovi uređaji više nisu jednostavni alati za njegu kože - to su sofisticirani zdravstveni i wellness pametni uređaji pokretani preciznom elektronikom.

I.C.T je podržao globalne proizvođače u PCBA proizvodnji širokog spektra osobne elektronike ljepote i njege kože , uključujući:

• EMS (stimulacija električnih mišića) Uređaji za toniranje lica

• LED maske za terapiju njege kože

• RF (radiofrekvencija) Alat protiv starenja i zatezanja kože

• Ultrazvučna sredstva za čišćenje lica

• Pametne četke za čišćenje spojene putem aplikacije ili bluetooth

Ovi proizvodi kombiniraju kompaktne faktore oblika sa složenim upravljačkim sustavima, koji zahtijevaju visoku preciznu površinsku montažu i procese uranjanja. Trend prema Smart Wellness uređajima i dalje pokreće inovacije u ovom sektoru.

Smart Factory Solution for Beautory uređaja PCBA Manufacturing

U ožujku 2025. I.C.T je dostavio potpuno automatiziranu liniju SMT & DIP proizvođača proizvođača proizvoda Smart Beauty Technology. Njihova istaknuta PCBA, koja je mjerila 275 mm x 255 mm, dizajnirana je za upotrebu u vrhunskim uređajima za osobne kože s tijesnom tolerancijom i dizajnom višenamjenskih krugova.

SMT protok procesa:

Lasersko označavanje → Ispis paste za lemljenje → SPI inspekcija → SMT Postavljanje komponenti → Podriješenje lemljenja (10 zona grijanja) → AOI pregled → PCB okretanje za ugradnju na donjoj strani donje strane

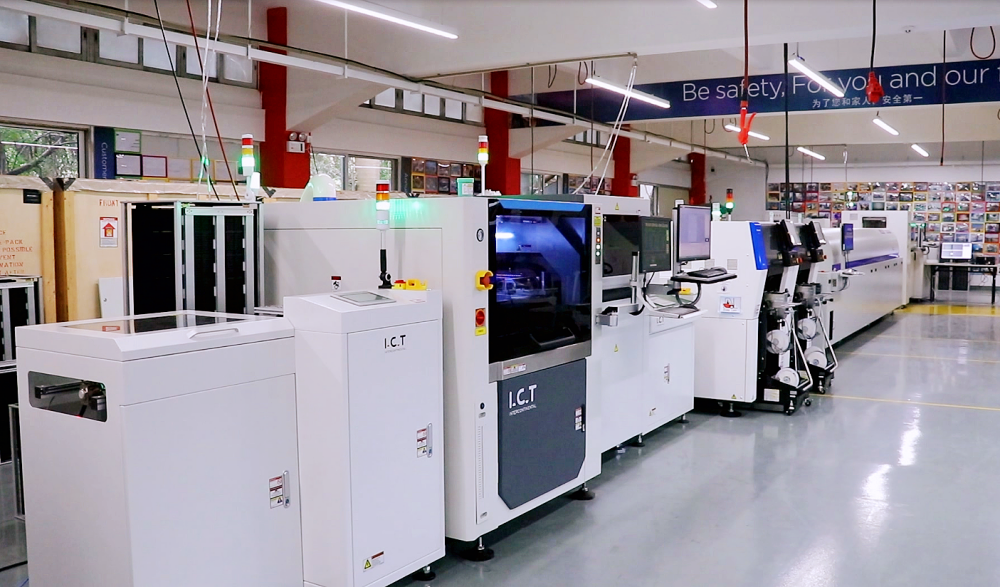

Konfiguracija SMT proizvodne linije

• PCB Loader ———————————————————

• PCB translacijski vakuumski utovarivač ——————— PCB učitavanje

• Stroj za lasersko označavanje ——————————— - naljepnice za tisak

• PCB SMT šablonski pisač ———————————— - Tisak paste za lemljenje

• SPI —————————————————— - - Otkrivanje paste za lemljenje

• PCB odbacio transporter ———————————— - ng odbacivanje

• Stroj za visoku brzinu ——————-Položaj komponente

• Univerzalni stroj za postavljanje —————————

• Aisle Elevata transporter ———————————— - PCB prijenos, prednja i stražnja komunikacija

• Ponovno pećnica ———————————————— - Ponovno lemljenje

• Potrojnički transporter —————————————— - PCB hlađenje

• Okomiti međuspremnik ——————————————— - PCB međuspremnik

• Aoi ———————————————————————

• PCB odbaci transporter ————————————— - Probir NG/OK Proizvodi

• Pufer za časopis ———————————————————— PCB međuspremnik, kolekcija ploče

• PCB Flipper —————————————————— - PCB Flipping

• Ng/ok istovar —————————————— - OK i NG Zbirka ploča

Izgradite svoju visoku preciznu SMT liniju s I.C.T -om - kontaktirajte nas sada >>>

Protok procesa uranjanja

Umetanje ručnog komponente → Horizontalna i neparna komponenta automatsko uvod → Fluksiranje raspršivanja → Valno lemljenje → Ispitivanje u krugu (FCT) → Rezanje PCB (V-Cut) → Završno pakiranje i skladištenje

Pomoćna proizvodna linija (bot strana) Konfiguracija

• Linija umetanja ---------- -----------Priručnik Cmponent umetanje n

• Valno lemljenje ---------- -----------Plup-komponenta lemljenje

• Val za istovar ---------------------- PCB Poziv za pokretanje

• Linija remena ---------- -------- PCB transporter

Pomonite proizvodnu liniju (gornja strana) Konfiguracija

• PCB val za lemljenje utovarivača ------------------ PCB prijenos

• Horizontalni stroj za umetanje ---------- ----------- Automatsko umetanje komponenti

• PCB transporter ----------------------------- PCB prijenos

• PCB transporter ----------------------------- Položaj učvršćenja

• Neparni umetanje obrasca E ---------- -------------- Umetanje automatskog komponenti

• Linija umetanja ---------------------------------- Umetanje

• Stroj za raspršivanje ---------------- --------------- Tok raspršivanja

• Stroj za lemljenje valova ----------- ------------ Plup-in-komponenta lemljenje

• Valni lemljeni pojas za lemljenje ---------- -------- PCB Poziv za preuzimanje

• AGV robot ------------------- ---------------------- Učvršćivanje

• Linija pojasa --------------- -------------- PCBA prijenos

• FCT tester ------------------- ------------------- PCBA test funkcije

• V-CUT ----------------------- -------------------- PCBA DePaneling

Pomicanje montaž

Pomonite ručnu liniju umetanja

Postavite svoju liniju za kozmetiku za kozmetičku elektroniku - razgovarajte s I.C.T -om danas >>>

Ključna konfiguracija i performanse

Ova linija prikladna je za wellness elektroniku srednjeg do vrhunskog, posebno kompaktnu proizvodnju PCBA za pametne uređaje za lice i elektroniku osobne njege na AI pogonu.

Video Studija slučaja u stvarnom svijetu

Istražite kako je I.C.T pomogao globalnom brendu Electronics Beauty Electronics automatizirati svoju tvornicu.

Rješavanje proizvodnih izazova u Beauty uređaju PCBA

PCBA -i Beauty Device su među najsloženijim i najosjetljivijim sklopovima u potrošačkoj wellness elektronici. Izrada njih zahtijeva rješavanje više izazova procesa s preciznim inženjeringom i pametnim tvorničkim rješenjima.

1. Visoka točnost smještaja

Tijekom SMT sklopa, komponente moraju biti precizno postavljene na PCB jastučićima. Kako komponente postaju manje, a pin su uže, točnost postavljanja postaje kritičnija.

* Rješenje:
Umještamo visoko precizno uvezene strojeve za postavljanje s točnošću postavljanja do ± 30 μm. Osim toga, kamere visoke rezolucije omogućuju točno prepoznavanje uređaja za finu pitch poput BGA i QFP, osiguravajući pouzdanost u sklopu PCB uređaja za osobnu njegu.

2. Komponentska raznolikost veličine i oblika

Beauty PCB često sadrže širok raspon komponenti - otpornici, kondenzatori, čips, konektori - svaki se razlikuje u veličini i obliku.

* Rješenje:
Da bismo to upravljali, primjenjujemo konfiguraciju 1+1: jedan brzi plasman za male pasivne komponente (npr. EG kondenzatori, otpornici) i jedan multifunkcionalni planinski planinski plan za veće stavke poput konektora i ICS-a. Ovaj pristup maksimizira učinkovitost i kompatibilnost za osobnu ljepotu i elektroniku za njegu kože.

3. Kvaliteta tiskanja za lemljenje

Dosljedno i precizno ispis paste za lemljenje ključno je za uspješne SMT procese.

* Rješenje:
Prije ispisa, pasta za lemljenje dovodi se do sobne temperature i centrifugalno miješa pomoću miksera za pastu lemljenja kako bi se aktivirala svoja svojstva. Zatim koristimo visoko precizni pisač šablona s točnošću od ± 0,025 mm, osiguravajući optimalnu kvalitetu depozita lemljenja za pametne wellness uređaje.

4. Pouzdanost lemljenja i toplinska kontrola

Za dugoročnu pouzdanost uređaja, neophodna je precizna kontrola profila reflow.

* Rješenje:
Koristimo Profesionalnu opremu za profiliranje reflow -a i obučavamo kupce za provjeru temperaturnih postavki na početku svake smjene. Naša pećnica od 10 zona osigurava konzistentnu toplinsku kontrolu preko PCB-a, podupirući trajnost estetskih medicinskih uređaja kod kuće.

5. Kompatibilnost materijala i rasipanje topline

Različite komponente imaju različite osjetljivosti na toplinu. Nejednaka raspodjela topline može oštetiti osjetljive dijelove tijekom ponovnog pojačanja.

* Rješenje:
Naše pećnice od 10 zona započinju s niskotemperaturnim predgrijavanjem i natapanjem faza, nakon čega slijedi postupno grijanje kako bi odgovaralo toplinskom profilu svake komponente. Dizajn cirkulacije zraka u malim petljima nježno usmjerava topli zrak oko spojeva za lemljenje kako bi se smanjio toplinski udar i osigurao glatke prijelaze.

6. Brzina i učinkovitost postavljanja

Produktivnost je ključna u proizvodnji pametnih beauty uređaja, ali brzina ne smije ugroziti točnost.

* Rješenje:
razdvajanjem malih i velikih komponenti paralelnim ugradnjom, linija dostiže teorijsku brzinu od 180 000 cph i stvarnu proizvodnju od 90 000–100 000 cph, optimizirajući propusnost za pametnu elektroniku zdravlja i wellnessa.

7. kontrola inspekcije i kvalitete

Pregled nakon postavljanja ključan je za otkrivanje neusklađenosti, mostova za lemljenje ili kratkih hlača.

* Rješenje:
Opremamo liniju automatiziranim optičkim inspekcijskim sustavima (AOI) sustavima za praćenje i potvrđivanje kvalitete svake ploče, osiguravajući najveću konzistentnost u serijama.

8. Kontrola okoliša

Okolišni čimbenici poput vlage i fluktuacije temperature mogu utjecati na kvalitetu lemljenja i pouzdanost PCB -a.

* Rješenje:
Pomažemo kupcima da dizajniraju SMT radionice koje udovoljavaju ISO 14644 Standardi za čistu sobu. Uvjeti radionice održavaju se na temperaturi od 24 ± 2 ° C i 40–60% vlage, osiguravajući opremu i stabilnost procesa za osjetljive PCBA -e za ljepotu.

Zašto I.C.T?

Nudimo ne samo opremu, već i kompletna rješenja na razini tvornice , od dizajna izgleda do instalacije i usluge nakon prodaje. I.C.T -ovi sustavi izrađeni su na:

• Odgovaraju male i nepravilne dizajne kozmetičkih uređaja

• Pružiti preciznost i ponovljivost

• Poboljšati osiguranje kvalitete

• Povećajte učinkovitost proizvodnje

• Osigurajte globalno-lokalnu podršku

Spremni ste za izgradnju vaše tvornice pametnih beauty uređaja?

Obratite se našim stručnjacima >>

Dopustite nam da vam pomognemo automatizirati proizvodnju vašeg beauty uređaja.

Čekaju se brza, pouzdana, skalabilna SMT & DIP rješenja.
