ICT-6561
I.C.T

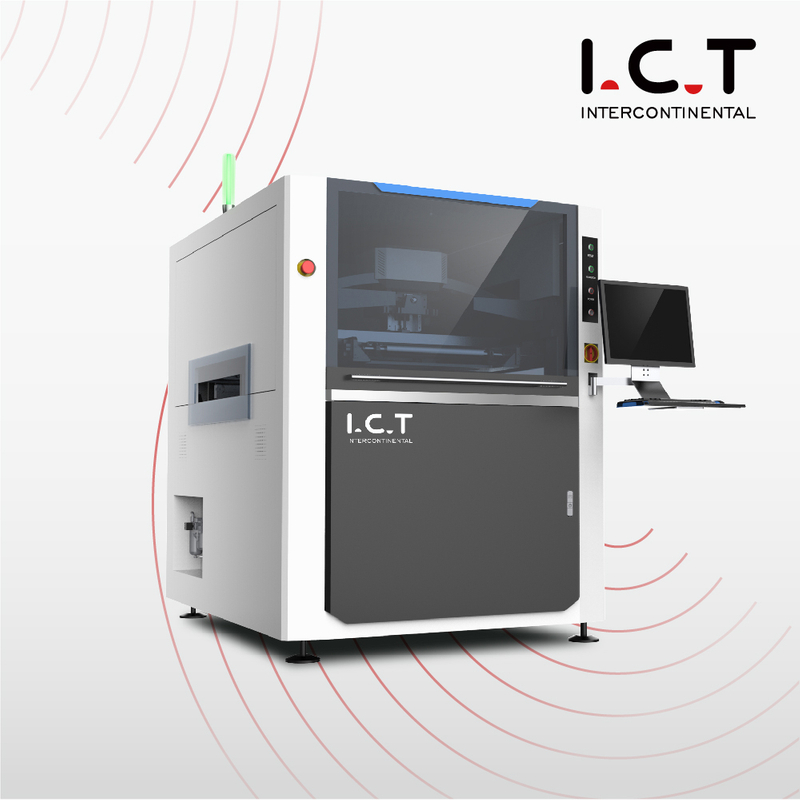

| Visokoprecizni automatski pisač šablona od nehrđajućeg čelika
Tražite pouzdan SMT pisač šablona koji zaustavlja gubitak i preradu? ICT-6561 automatski pisač šablona od nehrđajućeg čelika savršen je izbor za LED rasvjetu s visokom mješavinom, automobilsku elektroniku i linije uređaja 5G. Ispisuje čiste, pune lemljene spojeve na pločama do 650 × 610 mm u samo 7 sekundi. Automatsko dodavanje paste, ravnoteža pritiska u stvarnom vremenu, vakuumsko učvršćivanje i čišćenje u tri načina održavaju kvalitetu stabilnom čak i tijekom noćnih smjena. SPI zatvorena petlja jednim klikom rješava probleme prije nego se dogode. Tisuće tvornica odabiru ovaj precizni SMT stroj za ispis šablona jer pretvara obične linije u pametne tvornice, a istovremeno ostaje jednostavan za korištenje i održavanje.
| Značajka
Umorni ste od neujednačenih lemljenih spojeva i stalnih prerada? ICT-6561 automatski pisač šablona od nehrđajućeg čelika koristi viseću ispisnu glavu s lučnim mostom s neovisnim dvostrukim motorima. Senzori tlaka uravnotežuju lijevi i desni brisač u stvarnom vremenu, tako da svaki lemljeni spoj SMT pisača sa šablonom izgleda potpuno isto – idealno za 01005 komponente u LED drajverima i automobilskim ECU-ovima. Opcija OPC squeegee zaustavlja sušenje paste na šabloni, štedeći materijal i održavajući kvalitetu savršenom od prve ploče do desettisućite.
Veliki LED paneli i savitljivi PCB-ovi uvijek zaglavljuju u starim pisačima? Naš jedinstveni remen protiv zapinjanja plus vakuumska platforma drži svaku dasku ravno i glatko se pomiče u bilo kojem smjeru. Promijenite s 50×50mm telefonskih ploča na 650×610mm TV pozadinsko osvjetljenje za manje od 5 minuta. Magnetske igle i automatski Z-pritisak štite tanke podloge, čineći ovaj SMT pisač šablona najsigurnijim izborom za automobilske i medicinske proizvode visoke vrijednosti.
Mrzite zaustavljanje linije kako biste ručno obrisali šablonu? Suho-mokro-vakuumsko čišćenje u tri načina plus pregled CCD otvora završava za nekoliko sekundi. Specijalni sprej štedi alkohol i papir dok snažan vakuum uklanja sve ostatke. Kada SPI pronađe mali problem, automatski pisač šablona od nehrđajućeg čelika sam se očisti nakon samo 3 ploče – tvornice prijavljuju 99,9% iskorištenja prvog prolaza i nula kvarova noćne smjene.
| Specifikacija
| Model | ICT-4034 | ICT5134 | ICT-5151 |
| Veličina okvira (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| Veličina PCB-a (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Smjer prijevoza | Lijevo-Desno; Desno-Lijevo; Lijevo-Lijevo; Desno-desno | ||
| Sustav podrške | Magnetska igla/podešavanje stola gore-dolje/potporni blok | ||
| Sustav stezanja | Bočno stezanje (vakuumska mlaznica, automatizirani uvlačivi Z tlak je opcija) | ||
| Glava pisača | Dvije neovisne motorizirane ispisne glave | ||
| Vrsta brisača | Nehrđajući čelik (standard), plastika | ||
| Sustav čišćenja | Suho, mokro, usisavanje | ||
| Inspekcija | 2D pregled (standard) | ||
| Napajanje | AC:220±10%,50/60HZ,3Kw | ||
| Metoda kontrole | PC kontrola | ||
| Dimenzija (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | ICT-6534 | ICT-6561 | ICT-9060 |
| Veličina okvira (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| Veličina PCB-a (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimenzija (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* ICT nastavlja raditi na kvaliteti i performansama, specifikacije i izgled mogu se ažurirati bez posebne obavijesti.
| Popis SMT linijske opreme
ICT High Quality PCBA proizvodna linija ima naprednu opremu za učinkovito i precizno sklapanje PCB. Potpuno automatizirana SMT linija uključuje utovarivač, automatski pisač za točnu primjenu paste za lemljenje, stroj za odabir i postavljanje za precizno postavljanje komponenti, reflow peć za pouzdano lemljenje i AOI sustav za temeljitu inspekciju grešaka. Ova visokokvalitetna PCBA proizvodna linija osigurava nesmetan rad, visoku pouzdanost i jeftinu SMT montažu, ispunjavajući različite zahtjeve industrije.
| Naziv proizvoda | Svrha u SMT liniji |
|---|---|
| PCB utovarivač | Automatski učitava gole PCB-ove u liniju. |
| Pisač za pastu za lemljenje | Precizno ispisuje pastu za lemljenje na PCB jastučićima. |
| Odabir i stavljanje stroja | Precizno montira komponente na tiskane ploče. |
| Reflow pećnica | Topi lem za stvaranje čvrstih spojeva. |
| Aoi stroj | Pregledava lemljene spojeve i nedostatke u postavljanju. |
| SPI stroj | Provjerava visinu i kvalitetu paste za lemljenje. |
Provjerava unutarnji integritet lemljenih spojeva i otkriva skrivene nedostatke. | |
| SMT stroj za čišćenje | Koristi se za čišćenje PCB-a, šablona, učvršćenja, mlaznica itd. |
| PCB stroj za rezanje | Izrežite PCBA u konačni proizvod |
| Oprema za sljedivost | Bilježi i prati proizvodne podatke: Stroj za lasersko označavanje/ Montaža naljepnica /Inkjet pisač |
| Studija uspjeha kupca
U Tadžikistanu, brzorastuća tvornica LED rasvjete tražila je 'precizni SMT stroj za pisač šablona' i odabrala ICT. Kupili su dvije pune SMT linije, jednu DIP, jednu za premazivanje, jednu za doziranje i jednu liniju za sklapanje LED žarulja. Video prikazuje naše inženjere kako dolijeću sljedeći dan, istovaruju sigurne drvene sanduke, instaliraju ICT-6561 automatski pisač šablona od nehrđajućeg čelika u satima, obučavaju lokalne operatere dok ne postignu 800 žarulja/sat neovisno. Završna scena: svijetli LED proizvodi osvjetljavaju izložbeni prostor dok vlasnik kaže 'Kvaliteta lemljenja ICT SMT pisača sa šablonama bolja je od europskih marki, a servis je 10 puta brži!'
| Globalna podrška za usluge i obuku
Kupite ICT automatski pisač šablona od nehrđajućeg čelika i dobit ćete pravog partnera za cijeli život. Besplatna instalacija na licu mjesta + 3-dnevna obuka operatera bilo gdje u svijetu. Engleski/ruski/španjolski inženjeri nose rezervne dijelove i stižu u roku od 48 sati u Aziju/Europu, tjedan dana bilo gdje drugdje. 24/7 WeChat video podrška rješava 90% problema u 10 minuta. Besplatne doživotne nadogradnje softvera, 2-godišnje jamstvo na ključne dijelove, daljinska dijagnoza i planovi preventivnog održavanja održavaju vaše vrijeme rada iznad 99%. Više od 1600 tvornica vjeruje nam jer nam je stalo do vašeg profita koliko i do vlastitog.
| Recenzije kupaca
'Tražio sam 'SMT pisač šablona' i pronašao ICT – najbolja odluka ikad! Inženjer je popravio noćni alarm putem telefona u 5 minuta.' (Ruska tvornica LED dioda) 'Precizni pisač šablona SMT stroj savršeno ispisuje 01005, bez prerade tri mjeseca!' (Vijetnamski automobili) 'Drveni sanduk + željezni okvir stigao je nakon 45 dana pomorske dostave – niti jedan ogrebotina.' (Meksička potrošačka elektronika) 'SMT šablonski pisač pasta za lemljenje ušteda isplatila stroj u 8 mjeseci!' (Indijski proizvođač 5G modula)
| Certifikati i standardi
Svaki ICT automatski pisač šablona od nehrđajućeg čelika ima CE, RoHS, ISO9001:2015 i više od 30 patenata za izum (čišćenje luka, sustav protiv sudara, kontrola tlaka, transportni sustavi). 72-satni test starenja pod punim opterećenjem + 100% AOI inspekcija prije slanja znači da dobivate opremu bez rizika. Ovi certifikati dokazuju da ispunjavamo najstrože automobilske IATF16949 i medicinske standarde – odaberite nas i lako prođite svaki audit kupca.
| O ICT tvrtki i našoj tvornici
ICT nije samo prodavač strojeva – mi vam pomažemo izgraditi profitabilne tvornice od 0 do 1. 12.000 m² moderan Dongguan park s potpunim internim istraživanjem i razvojem, limom, bojanjem i montažom. 89 zaposlenika (20 inženjera) koji rastu 40% godišnje, opslužujući više od 1600 klijenata u 72 zemlje. Nudimo besplatan dizajn linije, izračun povrata ulaganja, pomoć pri financiranju, projekte po principu 'ključ u ruke' i kontinuiranu optimizaciju procesa. Stroge komponente japansko-njemačke marke + potpuni sustav kvalitete jamče da svaki SMT pisač šablona ostavlja savršeno. Udružite se s ICT-om i gledajte kako se vaš proizvodni kapacitet udvostručuje dok nedostaci nestaju. Dobrodošli u posjet našoj tvornici bilo kada – vaš uspjeh je i naš uspjeh.
