| Stroj za dvovalno bezolovno lemljenje serije W
Bezolovni dvovalni stroj za lemljenje serije W iz ICT-a zreo je proizvod, usavršen opsežnim tržišnim testiranjem i kojem vjeruju kupci širom svijeta. Ova DIP oprema za dvovalno lemljenje ističe se svojom tehnologijom dvostrukog vala, nudeći precizno lemljenje za složene PCB-ove uz održavanje vrhunske izvedbe grijanja i kontrole temperature.
S maksimalnom veličinom PCB-a od 400 mm, kapacitetom posude za lemljenje od 180 kg i visinom prijenosa od 750±20 mm, idealan je za dvovalno DIP lemljenje bez olova. Njegov dizajn koji štedi energiju smanjuje troškove i u skladu je sa standardima CE, CCC i UL. ICT pruža globalnu instalaciju, održavanje i obuku, osiguravajući optimalnu izvedbu vaše proizvodne linije.
| Značajka
Opremljen japanskim Kuroda mlaznicama, ovaj bezolovni DIP dvovalni sustav za lemljenje nudi podesivu atomizaciju za ravnomjerno i pouzdano prskanje. PLC kontrola omogućuje precizno upravljanje vremenom raspršivanja, brzinom i FLUX protokom, s digitalnim postavkama za protok i širinu koje se mogu zabilježiti. Ovaj sustav smanjuje otpad i podržava ekološki prihvatljive operacije.
Stroj za lemljenje s dva vala ima jedinstveni sustav s dva vala, koji omogućuje precizno lemljenje za komponente s otvorom i površinsku montažu. Ovaj dizajn osigurava visokokvalitetne spojeve na složenim tiskanim pločama, što ga čini izvrsnim izborom za aplikacije strojeva za lemljenje umakanjem. Podesivi valovi prilagođavaju se različitim veličinama ploča, povećavajući svestranost i učinkovitost u proizvodnji.
Sigurnost je na prvom mjestu sa zaštitom od previsoke temperature treće strane i višestrukim sigurnosnim slojevima, čime se osigurava siguran rad DIP opreme za dvovalno lemljenje. Vodoravni dizajn grijanja sprječava interferenciju između zona, pružajući stabilnu krivulju temperature, što je kritično za osjetljive elektroničke sklopove.
| Popis opreme za DIP liniju
| Model | W4 | W3 | W2 |
| Dimenzija: (mm) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| Težina (kg) | Otprilike 1500 kg | Otprilike 1200 kg | Otprilike 790 kg |
| Napajanje | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz |
| Snaga pokretanja | 32kw | 24kw | 16kw |
| Snaga rada | 12kw | 9kw | 7kw |
| Upravljački sustav | Plc | ||
| Sustav prskanja | |||
| Metoda prijenosa | Step motor | ||
| Tlak prskanja | 0,25Mpa--0,4Mpa | ||
| protok luksa | 10--100 ml/min | ||
| Promjer ispuha | Φ200 mm | ||
| Ispušni kapacitet | 25m3/min | ||
| Sustav predgrijavanja | |||
| Način predgrijavanja | Vrući zrak | ||
| Način upravljanja | PID + SSR | ||
| Zona predgrijavanja | 4 | 3 | 2 |
| Duljina predgrijavanja | 1800 mm | 1600 mm | 1200 mm |
| Temp. predgrijanja | (Sobna temperatura) -250°C | ||
| Vrijeme zagrijavanja (min) | Otprilike 15 min (postavka 150°C) | ||
| Transportni sustav | |||
| Veličina PCB-a: DxŠ (mm) | Min:80x60mm; Max: 400x300 mm | ||
| Brzina transporta | 0-2000 (mm/min) | ||
| Visina transportne trake | 750+/-20 (mm) | ||
| Prst | Dvostruka kuka (standardna) | ||
| Kontrola širine transportera | Ručno | ||
| Kut pokretne trake | 4~7 stupnjeva | ||
| Sustav lemljenja | |||
| Stil lonca za lemljenje | Mehanički motorni pogon | ||
| Materijal posude za lemljenje | Puni titan (standardni FT) | ||
| Temperatura posude za lemljenje | 300 ° C | ||
| Kapacitet posude za lemljenje | Bezolovni 350 kg | Bez olova 300 kg | Bez olova 250 kg |
| Drugi | |||
| Sustav za čišćenje prstiju | Četka | ||

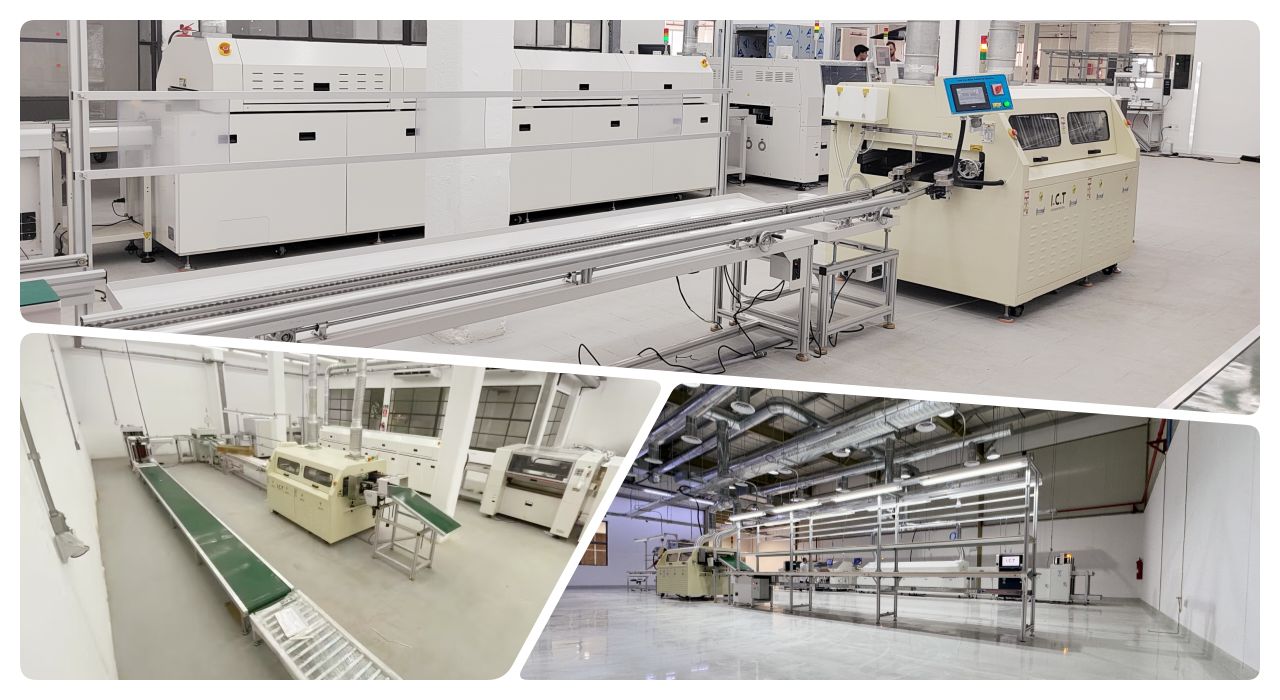

| Popis opreme za DIP liniju

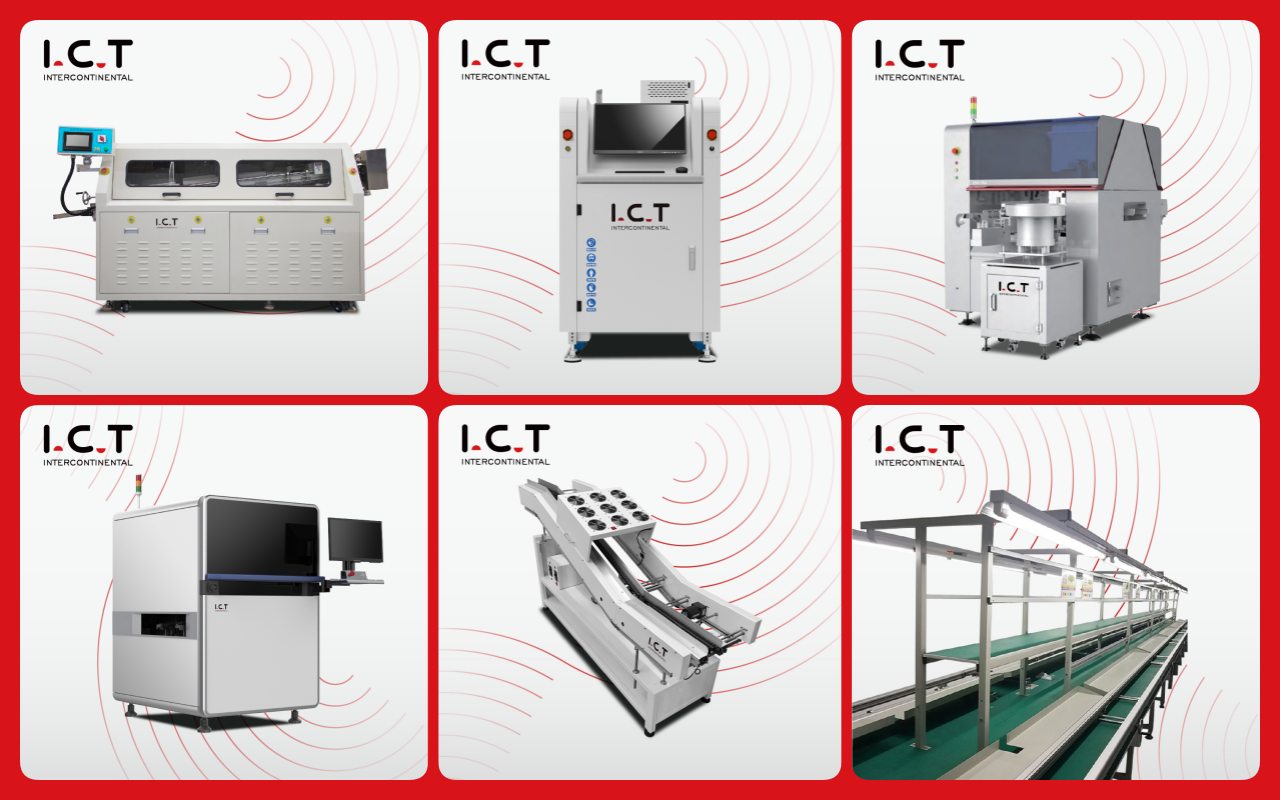

Naša DIP proizvodna linija nudi napredne alate za učinkovito i precizno sklapanje tiskanih ploča. Potpuno automatizirana DIP linija uključuje DIP liniju za umetanje za točno postavljanje komponenti, valni utovarivač za glatki ulaz PCB-a, valni utovarivač za siguran izlaz i liniju za montažnu traku za konačne provjere. Ova visokokvalitetna proizvodna linija za PCB DIP osigurava stabilan rad, pouzdano THT umetanje i ekonomičnu montažu, zadovoljavajući različite potrebe industrije. S modularnim dizajnom i globalnom podrškom iz ICT-a, povećava produktivnost za zadatke kroz rupe.
| Videozapis o uspjehu korisnika
2024. dva ICT inženjera otputovala su u Urugvaj kako bi pomogli proizvođaču pametnih brojila, kao što je prikazano u videu s pozitivnim povratnim informacijama kupaca. Videozapis prikazuje opremu uključujući utovarivače ploča, strojeve za postavljanje 471 i 481, Lyra622, AOI, kutne transportere, W2 dvovalni stroj za lemljenje, spojne stanice, trake za materijalne okvire, linije za valjke i radne stolove za bullseye. Klijenti su pohvalili stručnost inženjera i pouzdane performanse stroja, ističući poboljšanu proizvodnu učinkovitost za pametna brojila.
| Stručne usluge i obuka
ICT nudi opsežne usluge i obuku za dvovalni stroj za lemljenje, uključujući instalaciju, održavanje i operativno vodstvo. Naša globalna mreža inženjera, koja obuhvaća 72 zemlje, pruža podršku na licu mjesta i prilagođenu obuku za maksimalnu učinkovitost. S 25 godina iskustva i timom od 20 inženjera, isporučujemo tehničke nadogradnje i optimizacije procesa. Smješteni u našem pogonu od 12.000 m² u Dongguanu, osiguravamo pravovremenu pomoć, čineći ICT pouzdanim partnerom za potrebe bezolovnog DIP dvovalnog lemljenja.
| Izjave kupaca
Kupci visoko cijene ICT inženjere zbog njihovih profesionalnih vještina i brzih odgovora, posebno tijekom inozemne podrške u Urugvaju. Stroj za dvovalno lemljenje hvaljen je zbog svoje dosljedne kvalitete i učinkovitosti zavarivanja, ključne prednosti za zadatke stroja za lemljenje umakanjem. Naše čvrsto pakiranje osigurava sigurnu dostavu, dok naš brzi odgovor na tehničke probleme—koji se često rješavaju u roku od nekoliko sati—zaslužuje visoke ocjene. Klijenti cijene naša inovativna rješenja i na ICT gledaju kao na pouzdanog partnera u globalnoj proizvodnji elektronike.
| Certifikati kvalitete
ICT-ov dvovalni stroj za lemljenje ima CE, RoHS, ISO9001 i više patenata, što odražava usklađenost s globalnim standardima sigurnosti i kvalitete. Ovi certifikati, potvrđeni u našoj naprednoj tvornici od 12.000 m², osiguravaju pouzdanost DIP opreme za dvovalno lemljenje. Naše patentirane tehnologije povećavaju trajnost i izvedbu, dajući klijentima povjerenje u odabiru ICT-a za njihove proizvodne potrebe.
| O ICT tvrtki i tvornici
ICT je lider u proizvodnji elektronike s vlastitim istraživanjem i razvojem i proizvodnjom, zapošljavajući veliki tim koji je brzo rastao tijekom 25 godina. Opslužujući više od 1.600 klijenata u 72 zemlje, naš industrijski park od 12.000 m² u Dongguanu odlikuje se strogom kontrolom kvalitete i robusnim sustavom upravljanja, proizvodeći vrhunske jedinice Strojeva za dvovalno lemljenje. S osam podružnica i registriranim fondom od 30 milijuna dolara, isporučujemo inovativna rješenja na globalnoj razini. Naša predanost izvrsnosti podržava klijente od postavljanja do optimizacije, čineći ICT pouzdanim imenom u industriji.
