One-Stop Smart Factory Solution za proizvodnju pametne televizije

One-Stop Smart Factory Solution za proizvodnju matične ploče Smart TV

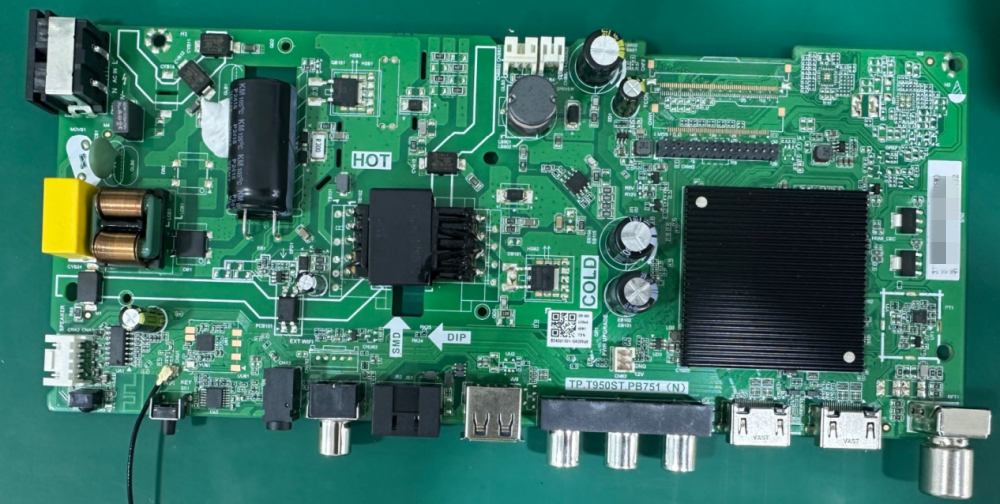

Smart TV matična ploča PCBA

Za PCB veličinu od 230 mm × 198mm, s otprilike 500 komponenti po ploči (konfiguracija 2 ploče):

Pametni televizori zahtijevaju vrlo složene i visoke performanse PCB-a kako bi se osigurala bešavna funkcionalnost, uključujući internetsku povezanost, sučelja na AI pogonu i kompatibilnost s više uređaja. Kako industrija prelazi na OLED, Mini LED i mikro LED tehnologije, potražnja za proizvodom visokog preciznog PCB-a značajno se povećala. Dobro optimizirana SMT i DIP proizvodna linija ključna je kako bi se osigurala učinkovitost, kvaliteta i pouzdanost TV PCB-a u velikoj proizvodnji.

Studija slučaja: Sveobuhvatno rješenje za proizvodnju SMT & DIP -a za proizvodnju pametne TV -a

SMT proizvodna linija za konfiguraciju proizvodnje pametne televizije:

Kako bismo zadovoljili rastuću potražnju za visokokvalitetnim TV PCB-ovima, nudimo automatiziranu automatiziranu SMT proizvodnu liniju namijenjenu preciznosti i učinkovitosti.

SMT linija za pametni TV

SMT montažna linija za pametni TV

SMT linija uključuje:

• Priprema i tisak za lemljenje:

• Mikser za pastu za lemljenje >>

• I.C.T-4034 pisač za automatsko paste za lemljenje >>

• PCB rukovanje i pregled:

• Automatski PCB utovarivač >>

• SMT PCB transportni & PCB puferske stanice >>

• I.C.T-S400 3D SPI (pregled paste za lemljenje) >>

• Strojevi za velike brzine:

• JUKI RS-1R stroj velike brzine (dvostruko postavljanje) >>

• Ponovno lemljenje i inspekcija nakon propisivanja:

• I.C.T LYRA622n refluw pećnica >>

• AI-5146 INLINE AOI za inspekciju poštara >>

• Konačna obrada i kontrola kvalitete:

• PCB NG/OK DALOADAR >>

• I.C.T-5700L PCB separator za usmjeravanje >>

• BR-120 BGA preradna stanica >>

• I.C.T-7900 rendgenski inspekcijski stroj >>

• I.C.T-750 SMT STECIL CLANESER >>

• Čistač mlaznica SMT >>

• Zahtjevi radne snage: Ukupno: 4 osoblje

• 1 inženjer

• 2 Operatora umetanja

• 1 inspektor kvalitete

SMT proizvodni kapacitet i učinkovitost

• Primjer: za veličinu PCB od 230 mm × 198mm, s oko 500 komponenti po ploči (konfiguracija 2 ploče):

• Vrijeme ciklusa SMT stroja po velikoj ploči: 150 sekundi

• Stopa proizvodnje: 24 velike ploče na sat (48 PCB)

• Potrošnja energije: 25kW/h, s tvorničkim potrošnjom plina od 5-10m³/h

Up Proizvodna linija za konfiguraciju proizvodnje pametnih TV -a:

Za ugradnju komponenti za rupe, naša linija za proizvodnju DIP-a pruža pouzdano rješenje za proizvodnju pametnih TV PCB-a visokog volumena:

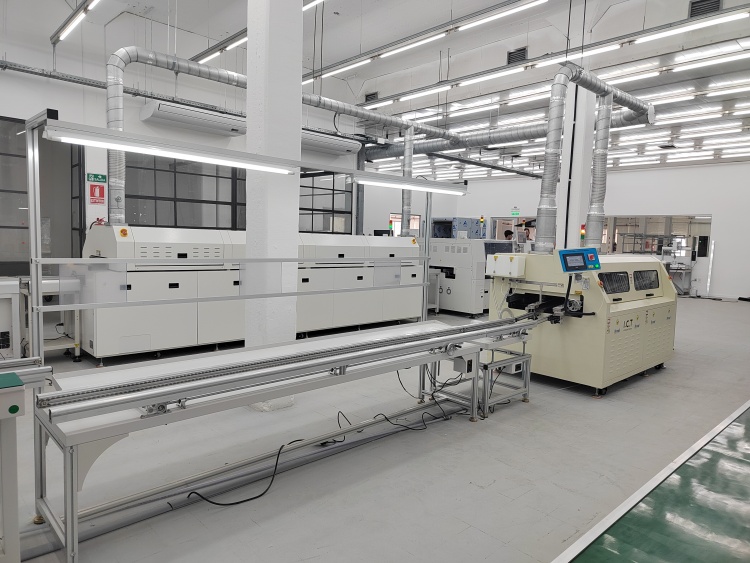

Up Line za pametni TV

Pomonite montažnu liniju za pametni TV

• Montažna linija i lemljenje valova:

• 9-metarska linija >>

• Stroj za lemljenje Acrab350 vala >>

• Jedinice za rukovanje prije i nakon vala >>

• 6-metarski transportni liniju

• Zahtjevi radne snage: Ukupno: 16 osoblja

• 1 inženjer

• 9 Operatora umetanja

• 3 Tehničari za popravak nakon vala

• 3 Funkcionalni testeri

• 1 inspektor kvalitete

Up kapacitet i učinkovitost proizvodnje

• Primjer: za veličinu PCB-a od 230 mm × 198mm, s komponentama od 24 do rupe po ploči (konfiguracija 2 ploče):

• Korištenje učvršćenja s dimenzijama 340 mm × 280 mm

• Brzina lemljenja vala: 1200 mm/min

• Stopa proizvodnje: 320 PCB -a na sat

• Potrošnja energije: 7kw/h, s potrošnjom plina od 3-5m³/h

Dodatni procesi za osiguranje kvalitete TV PCB ploče:

Osim sklopa SMT i DIP -a, dodatni su koraci ključni kako bi se osigurali najviši standardi kvalitete:

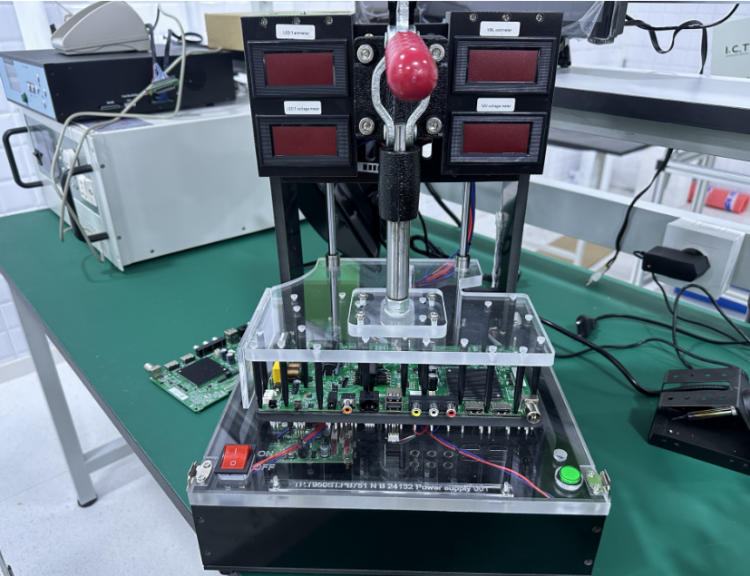

IKT testiranje :

● Početni pregled spojeva lemljenja i integriteta komponente pomoću ispitivača u krugu.

● Početni pregled spojeva lemljenja i integriteta komponente pomoću ispitivača u krugu.

● Prilagođena ispitivanja potrebna za različite modele proizvoda.

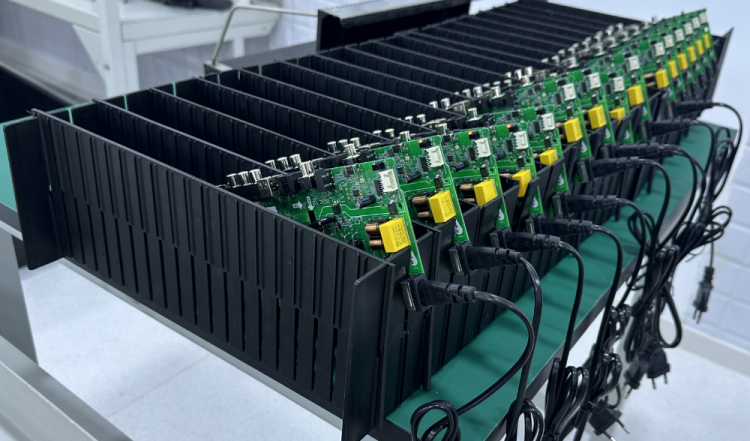

Test starenja:

● Osigurava dugoročnu pouzdanost TV PCB-a.

● Standardno trajanje ispitivanja: 72 sata.

● Može se provesti pomoću starenja starenja ili jednostavnijih testnih postavki.

Uz brzi napredak u Smart TV tehnologiji, napredna linija SMT & DIP-a presudna je za proizvodnju visokokvalitetnih TV PCB-a. Naše rješenje za pametnu tvornicu na jednom mjestu pruža podršku za krajnju do kraja , od strojeva za montažu PCB-a i lemljenja vala do strojeva za testiranje i osiguranja kvalitete.

Korištenjem vrhunske automatizacije i strogih postupaka testiranja, pomažemo proizvođačima da postignu visoku učinkovitost, pouzdanost i isplativost u proizvodnji pametne TV matične ploče.

Za više informacija o kompletnim pametnim tvorničkim rješenjima, slobodno nas kontaktirajte.

IKT

Ukupno 0-1 SMT strojeva rješenje za cijelu tvornicu

Za vas možemo pružiti cjelovito rješenje SMT & Dip & Coating Line s najboljom kvalitetom i uslugom.

Više informacija o IKT -u kontaktirajte nas ili e -mail info@smt11.com
