Primjena PCBA linije za nanošenje premaza s funkcijom donjeg povrata u NEV troelektričnim sustavima

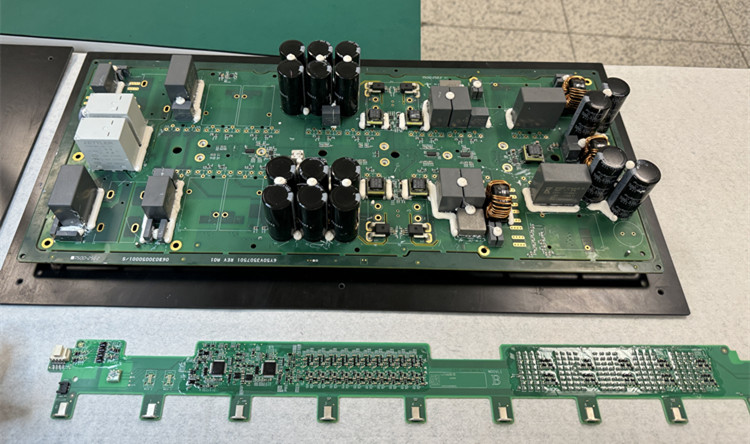

New Energy Vehicle Electronics PCBA

NEV troelektrični sustav:

-- Motorni sustav

-- Sustav baterija

-- Električni upravljački sustav

Brzi razvoj vozila na novu energiju (NEV) je napravio troelektrični sustav (motorni sustav, baterijski sustav i električni upravljački sustav) ključnim područjem tehnoloških inovacija.U tom kontekstu, primjena obloženih žica s funkcijom donje povratne sprege nudi novo rješenje za poboljšanje performansi i pouzdanosti NEV-ova.Ovaj članak će detaljno istražiti primjenu ove tehnologije u troelektričnom sustavu novih energetskih vozila.

Studija slučaja: Linija za nanošenje PCBA premaza s funkcijom donjeg povrata u NEV troelektričnim sustavima

Pregled:

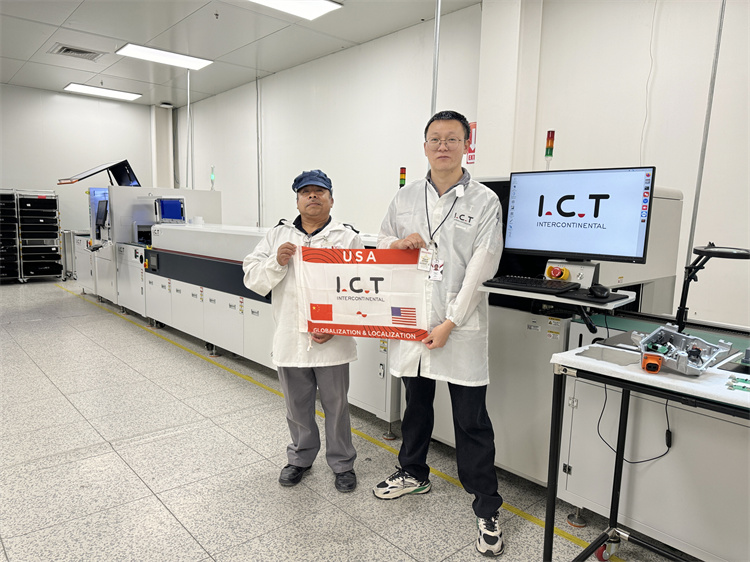

Travanj 2024., Meksiko, Sjeverna Amerika, uspješno dovršena potpuna isporuka linije PCBA premaza.

Tvrtka koju financira Tajvan s tvornicama diljem svijeta, uglavnom OEM proizvodnjom raznih elektroničkih proizvoda matičnih ploča.Tvornica u Meksiku, oprema koja je opremljena je potpuno automatska linija za premazivanje donjeg povratnog ciklusa, a kupac se uglavnom koristi za proizvodnju energetskih automobila serije BYD tri električna proizvoda, uključujući PCBA tri anti premaza, silikon za raspršivanje topline i primjenu silikona za brtvljenje.

Riješenje:

Maksimalna veličina PCBA je 710MM*500MM; PCBA strojevi za premazivanje, premaz AOI inspekcijski stroj i druge Stroj za rukovanje PCB-om prilagođeni su prema zahtjevima proizvoda.

1. Tijek procesa premazivanja:

• PCBA Coating Lift → PCBA Coating Transporter transfer → Coating by PCBA stroj za premazivanje → Pregled premaza na transportnoj traci → Stvrdnjavanje IR pećnica → Kontrola premaza na transportnoj traci → Inspekcija AOI premaza efekt premaza → Prijenos transporterom za odbacivanje → Okretanje perajni stroj → PCBA Coating Lift skeniranje koda i procjena → Pohranite PCBA sa strojem za istovar

PCBA linija za nanošenje premaza s funkcijom povrata na dnu

PCBA linija za nanošenje premaza s funkcijom povrata na dnu

Saznajte više, pogledajte video:

• Mogućnosti stroja za premazivanje PCBA:

  Način duge ploče 710MM*500MM, UPS, nadzor protoka ljepila, funkcija automatskog miješanja ljepila, funkcija podsjetnika alarma za automatsko isključivanje zbog nedostatka ljepila, funkcija automatskog pozivanja programa skeniranjem QR koda, sustav stezanja ploča, funkcija vraćanja dna.

• Mogućnosti premazivanja AOI:

  Način rada duge ploče, 710MM*500MM podijeljen u dva odjeljka za otkrivanje, funkcija automatskog pozivanja programa skeniranjem QR koda, funkcija donjeg povratka.

2. Osoblje PCBA linije za premazivanje:

Sukladno konfiguraciji proizvodne linije i prilagodbi proizvoda, očekuje se 1 operater i 1 inženjer.

3. Podaci o rješenju linije PCBA premaza:

4. Zahtjevi procesa PCBA premaza:

1. Kontrola debljine: Debljinu filma boje treba kontrolirati unutar određenog raspona, između 50um i 150um, a debljina suhog filma treba biti između 25um i 40um.Osim toga, debljina temeljnog premaza, međuboje i završnog sloja također ima odgovarajuće zahtjeve kako bi se osigurala razumna raspodjela debljine između svakog sloja.

2. Ujednačenost premaza: Sloj boje s tri otpora trebao bi biti ravan, svijetao i ujednačene debljine, te štititi površinu podloge, dijelova zakrpa ili vodiča.Izbjegavajte curenje boje, kapanje i nedostatke kao što su mjehurići, rupice, valovi, rupe od skupljanja i prašina.

3. Kvaliteta premaza: Površina boje i komponente ne bi smjele imati oštećenja i strana tijela kao što su mjehurići, rupice, mreškalice, rupe od skupljanja i prašina, i ne bi smjelo biti pudera ili ljuštenja.Tijekom procesa premazivanja izbjegavajte dodirivanje neosušenog sloja boje po želji.

Sekundarni premaz: Kako bi se osigurala debljina proizvoda s visokim zahtjevima zaštite, sekundarni premaz se može izvesti nakon stvrdnjavanja filma boje, ali je potrebno odrediti hoće li se to izvesti prema stvarnim potrebama.

Primjena od PCBA linije za premazivanje s donjom povratnom funkcijom u NEV troelektričnim sustavima nudi značajna poboljšanja u performansama, sigurnosti i učinkovitosti.Kako tehnologija napreduje, potencijal za ova rješenja za poboljšanje NEV sustava postaje još veći.Za prilagođena rješenja i daljnje upite, kontaktirajte nas.
