Pisač za pastu za lemljenje

Bilo da tražite potpunu automatizaciju, preciznu ponovljivost ili jednostavnu fleksibilnost
I.C.T ima pisač za pastu za lemljenje koji može zadovoljiti vaše specifične potrebe.
Od niskog, srednjeg do srednjeg do sklopa PCB -a s velikim volumenom, I.C.T strojevi će osigurati pouzdano ispis paste za lemljenje.

Pisači za paste za lemljenje

I.C.T proizvodi i isporučuje visoke precizne SMT šablone pisače za sklop PCB -a.


U industriji SMT, pisači za paste za lemljenje ključni su za postupak sastavljanja tiskanih krugova (PCB).
SMT pisači precizno primjenjuju pastu za lemljenje na PCB, osiguravajući optimalno postavljanje komponenti. Njihova preciznost izravno utječe na kvalitetu i pouzdanost konačnog proizvoda, smanjujući nedostatke i povećavajući učinkovitost proizvodnje. S napretkom u tehnologiji, moderni pisači za paste za lemljenje nude veliku brzinu, fleksibilnost i rad prilagođen korisnicima, što ih čini ključnim za ispunjavanje zahtjeva današnjeg brzog proizvodnog okruženja.

Automatski ispis 4034

I.C.T-4034 Potpuno automatski inline SMT šablonski pisač



PCB veličina: 50*50 ~ 400*340mm
Veličina okvira šablona: 470*370 ~ 737*737mm
Čišćenje: suho, vlažno, vakuum, jezgra cijevi za čišćenje: 410 mm*Ø20mm; Papir za čišćenje: 380 mm*10m
Standardna 2D inspekcija
Vrijeme ciklusa: <7,0 sekundi

  • Primjena u sklopu PCB -a
    U postupku sastavljanja PCB -a, pisač za pastu za lemljenje je kritičan prvi korak. Ujednačeni premaz paste za lemljenje izravno utječe na efekt lemljenja komponenti. Kroz tiskanje paste za lemljenje visoke preciznosti, pisač za pastu za lemljenje može osigurati da na svaku podlogu postoji odgovarajuća količina paste za lemljenje, poboljšavajući na taj način stopu uspjeha smještaja.
  • Utjecaj na učinkovitost proizvodnje i kvalitetu proizvoda
    Korištenje pisača za paste za lemljenje može značajno poboljšati učinkovitost proizvodnje. Velika brzina i velika preciznost opreme za automatiziranu lemljenju paste omogućuju masovnu proizvodnju i skrati proizvodni ciklus. Osim toga, točna primjena paste za lemljenje smanjuje vjerojatnost oštećenja poput kratkih spojeva i hladnog lemljenja, poboljšavajući na taj način ukupnu kvalitetu proizvoda. Pouzdane veze za lemljenje ne samo da poboljšavaju performanse ploče, već i smanjuju troškove prerade i održavanja.
Visoka preciznost

SMT šablonski pisači izrađeni su za izuzetnu točnost, osiguravajući da se pasta za lemljenje nanosi ravnomjerno preko svakog jastučića. Ova je preciznost ključna za učinkovito lemljenje, smanjujući vjerojatnost nedostataka i povećanje ukupne pouzdanosti proizvoda u tiskanju paste.
Brzina i učinkovitost

Automatizirani procesi pisača za paste za lemljenje značajno povećavaju brzinu proizvodnje, omogućujući proizvodnju velikog količine bez ugrožavanja kvalitete. Ova učinkovitost ne samo da smanjuje cjelokupno vrijeme proizvodnje, već i pomaže u ispunjavanju čvrstih rokova na konkurentnom tržištu elektronike.
Svestranost

Pisači za pastu za lemljenje mogu primiti širok raspon veličina i vrsta PCB -a, što ih čini vrlo prilagodljivim različitim potrebama proizvodnje. Bilo da se radi o malim serijama ili velikim operacijama, ovi su pisači ključni za svestrane aplikacije za ispis paste za lemljenje.
Smanjeni otpad

Osiguravajući preciznu primjenu paste za lemljenje, SMT šablonski pisači minimiziraju višak materijala. Ovo smanjenje otpada dovodi do nižih operativnih troškova i doprinosi održivosti okoliša, što ga čini pametnim izborom za proizvođače usredotočene na učinkovitost.
Integracija s drugom opremom

Pisači za pastu za lemljenje lako se integriraju s drugom SMT opremom, poput strojeva za odabir i mjesta i lemljenja. Ova bešavna integracija stvara pojednostavljenu proizvodnu liniju, poboljšavajući tijek rada i maksimizirajući produktivnost tijekom cijelog postupka ispisa paste za lemljenje.

SMT šabtni pisač u SMT montažnoj liniji

I.C.T nudi razne automatske pisače za paste SMT lemljenja, uključujući potpuno automatske inline i poluautomatske modele s Vision Assist.



Bilo da tražite potpunu automatizaciju, preciznu ponovljivost ili jednostavnu fleksibilnost, I.C.T ima SMT šablonski pisač koji može zadovoljiti specifične potrebe vaše tvrtke.
Od niskog, srednjeg do srednjeg do sklopa PCB -a s velikim volumenom, I.C.T strojevi će osigurati pouzdano ispis paste za lemljenje.


Recite nam maksimalnu veličinu PCB ploče vašeg proizvoda, a mi ćemo konfigurirati odgovarajući SMT šablonski pisač za vas.

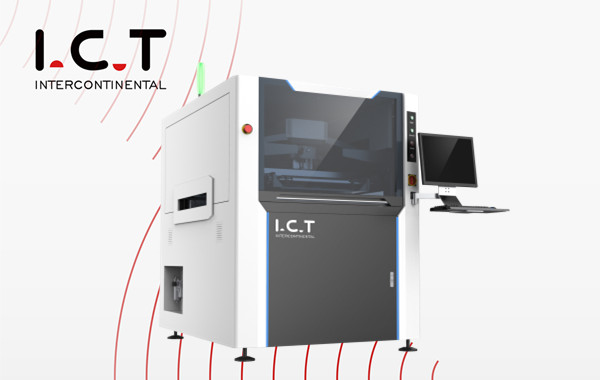

  • Potpuno-auto-SMT tiskari šablona

    Omogućite precizni ispis velike brzine uz minimalnu ljudsku intervenciju, maksimiziranje učinkovitosti i dosljednosti za proizvodnju velikih razmjera.

    Potpuno automatski pisači šablona


    Značajke: Ovi SMT pisači djeluju s minimalnom ljudskom intervencijom, koristeći naprednu automatizaciju za zadatke kao što su poravnavanje šablona, ​​dodjeljivanje paste i inspekcija. Opremljeni su značajkama poput Vision Systems za precizno poravnanje i cikluse automatskog čišćenja.
    Prijave: Idealno za proizvodno okruženje velikog volumena, potpuno automatski pisači SMT šablona savršeni su za proizvođače koji žele optimizirati učinkovitost i dosljednost. Dobro su prilagođeni za proizvodnju elektronike velike razmjere gdje su brzina i preciznost kritični.





    Kliknite na sliku da biste pogledali videozapis LED produkcijske linije.
    Specifikacija potpuno automatskih pisača SMT šablona:

    Model I.C.T-4034 I.C.T-5134 I.C.T-5151 I.C.T-6534
    Veličina okvira 470*370 ~ 737*737mm 470*370 ~ 737*737mm 470*370 ~ 737*737mm 470*370 ~ 737*737mm
    Debljina okvira 25 ~ 40 mm
    PCB veličina 50*50 ~ 400*340mm 50*50 ~ 510*340mm 50*50 ~ 510*510mm 50*50 ~ 650*340mm
    Podešavanje debljine PCB -a 0,4 ~ 6 mm (opcija: 10 ~ 15 mm); Warpage <1%
    Debljina pcb Ručno podešavanje
    Visina transporta 900 ± 20 mm
    Smjer Lijevo pravo; Desni lijevi; Lijevo lijevo; Desno-desno
    Brzina transporta Max 1500 mm/s
    Sustav za podršku Magnetska pin/prema dolje podešena/potporni blok
    Sustav čišćenja Suh, mokro, vakuum
    Točnost ispisa ± 0,025 mm
    Napajanje AC 220 ± 10%, 50/60Hz, 3KW
    Dimenzija (mm) 1220*1355*1500 1220*1550*1500 1220*1355*1500 1330*1370*1500

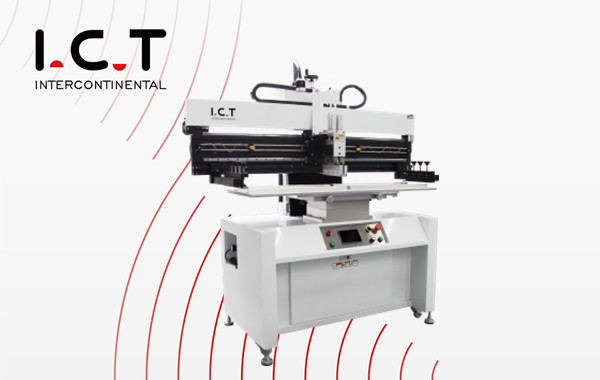

  • Poluautomatički SMT tiskari šablona



    Ponudite uravnoteženi pristup s automatiziranim značajkama i ručnom kontrolom, što ih čini svestranim za srednju proizvodnju i fleksibilne veličine serija.

    Poluautomatski pisači šablona

    Značajke: Ovi SMT pisači zahtijevaju neki ručni rad, poput učitavanja PCB -a i podešavanja postavki, a istovremeno nude automatizirane značajke poput pneumatske dodjele paste i podesivih brzina ispisa. Oni pružaju ravnotežu praktičnosti i kontrole.
    Prijave: Najbolje za srednju proizvodnju, poluautomatski pisači SMT šablona prikladni su za tvrtke kojima je potrebna fleksibilnost u veličinama šarže. Oni se bave proizvođačima koji žele smanjiti rad, održavajući određenu razinu ručnog nadzora.









    Kliknite na sliku da biste pogledali videozapis proizvodnje pametnog brojila.

    Specifikacija poluautomatskih pisača šablona:

    Model I.C.T-P3 I.C.T-P6 I.C.T-P12 I.C.T-P15
    Točnost ± 0,05 mm ± 0,05 mm ± 0,05 mm ± 0,05 mm
    PCB veličina 300*350 mm 600*350 mm 1200*350 mm 1500*350mm
    Veličina platforme 500*400mm 700*400mm 1250*400mm 1650*400mm
    Veličina šablona (MM) 370*470-550*650 370*470-1000*650 370*470-1500*650 370*470-1750*650
    Debljina pcb 0,2-6 mm
    Pozicioniranje šablona Priručnik
    Vrijeme ciklusa <10 sek.
    Potrošnja energije 200W
    Napajanje 1-PH, 220Vac 50/60Hz
    Visina platforme 950 mm
    Dimenzija (l*w*h) 850*750*1650mm 1050*750*1650mm 1660*750*1650mm 2100*750*1650mm
    Opcija: Posebna veličina može se prilagoditi

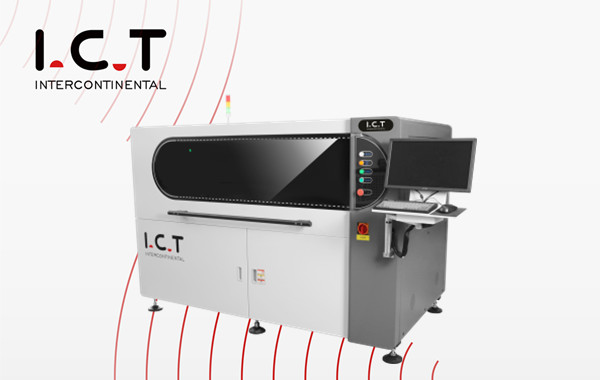

  • Dugi ploča SMT šabloni pisači



    Konkretno dizajniran za proširene PCB -ove, osiguravajući jednoličnu primjenu paste za lemljenje na dugim površinama, idealnim za industrije koje zahtijevaju preciznost u izduženim krugovima.


    Dugi pisači šablona

    Značajke: Konkretno dizajnirani za duže ispisane pločice, ovi dugi SMT pisači sa naplate sadrže proširena područja ispisa i specijalizirane sustave za poravnanje kako bi se prilagodile jedinstvenim dimenzijama dugih ploča. Osiguravaju jednoličnu prijavu zalijepljenja u cijeloj dužini ploče.
    Prijave: Idealno za industrije kao što su telekomunikacijske i industrijske opreme, dugački SMT pisači SMT -a ključni su za aplikacije koje zahtijevaju preciznu primjenu paste za lemljenje na izduženim PCB -ovima, osiguravajući pouzdane performanse.




    Kliknite na sliku da biste pogledali videozapis SMT/DIP produkcijske linije.
    Specifikacija dugih ploča SMT šablona:

    Model I.C.T-1200 I.C.T-1500
    Veličina okvira (mm) 737*300 ~ 1500*750 1100*300 ~ 1800*750
    Debljina okvira 25 ~ 40 mm
    PCB veličina (MM) 80*50 ~ 1200*350 80*50 ~ 1500*450
    Debljina pcb 0,4 ~ 6 mm (postavke programa, automatsko podešavanje)
    Visina transporta 900 ± 20 mm
    Način grijanja IR (vrući zrak neobavezno)
    Transportirati 900 ± 20 mm
    Smjer Lijevo pravo; Desni lijevi; Lijevo lijevo; Desno-desno
    Sustav za podršku Magnetska pin/prema dolje podešena/potporni blok
    Sustav čišćenja Suho, mokro (vakuum je opcija)
    Dimenzija (l*w*h) L2200*W1200*H1500mm L2500*W1200*H1500mm

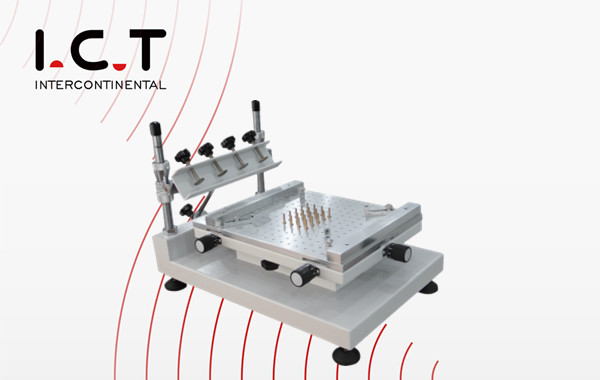

  • Precizni priručnik SMT šablonski pisač

    Ovo je ručni stroj za ispis paste za lemljenje PCB -a, pogodan za Malena proizvodnja i prilagođeni projekti gdje je fleksibilnost ključna.

    Precizni priručnik za tiskanje šablona
    Značajke: Ovi SMT pisači oslanjaju se na ručni rad, omogućujući operatoru da kontrolira cijeli postupak ispisa. Oni nude jednostavnost i svestranost, često sadrže podesive brzine ispisa i lako učitavanje šablona.
    Prijave: Najprikladniji za male proizvodne i specijalizirane projekte, precizni priručnik SMT šablona tiskari idealni su za proizvođače koji zahtijevaju fleksibilnost i kontrolu nad postupkom ispisa. Savršeni su za istraživačke i razvojne postavke ili nisko volumen u kojima je potrebno prilagođavanje.




    Specifikacija ručnog pisača SMT šablona:

    Model I.C.T SMT ručni pisač
    Veličina radne platforme 300*400mm
    Max PCB veličina 300*300mm
    Maksimalna veličina šablona 370*470mm
    Ubrzati Kontrola ručno
    Debljina 0-80 mm
    Visina 190 mm
    Preciznost ± 0,01 mm
    X, Y veličine podešavanja osi 10 mm
    Dimenzija 540*380*390mm
    Težina 30kg

Kako odabrati pravi pisač za paste SMT lemlje?

PCB složenost dizajna:

Razmotrite zamršenost vašeg PCB dizajna. Ako vaše PCB ploče imaju fine komponente ili zamršene izglede, trebat će vam pisač za pastu za lemljenje koji nudi visoku preciznost i podesive postavke za prilagodbu ovih složenosti.


Proizvodna ljestvica:

Procijenite svoje zahtjeve za volumen proizvodnje. Za proizvodnju visokih količina, potpuno automatski pisač za paste za lemljenje idealan je za maksimiziranje učinkovitosti. Suprotno tome, za niže količine ili prototipove može biti dovoljan poluautomatski ili ručni pisač za paste za lemljenje.


Analiza ekonomične učinkovitosti:

Razmotrite ukupne troškove stroja, uključujući troškove kupnje, održavanja i operativnih troškova. Iako potpuno automatski SMT pisači dolaze s većim troškovima unaprijed, oni nude dugoročne uštede u radu i poboljšavaju učinkovitost proizvodnje. Za manja poduzeća, poluautomatski ili precizni priručnik SMT pisači mogu pružiti opciju pogodniju proračunu
.

Prema maksimalnoj veličini PCB -a vaših proizvoda za odabir najprikladnijih i ekonomičnijih SMT strojeva za ispis.

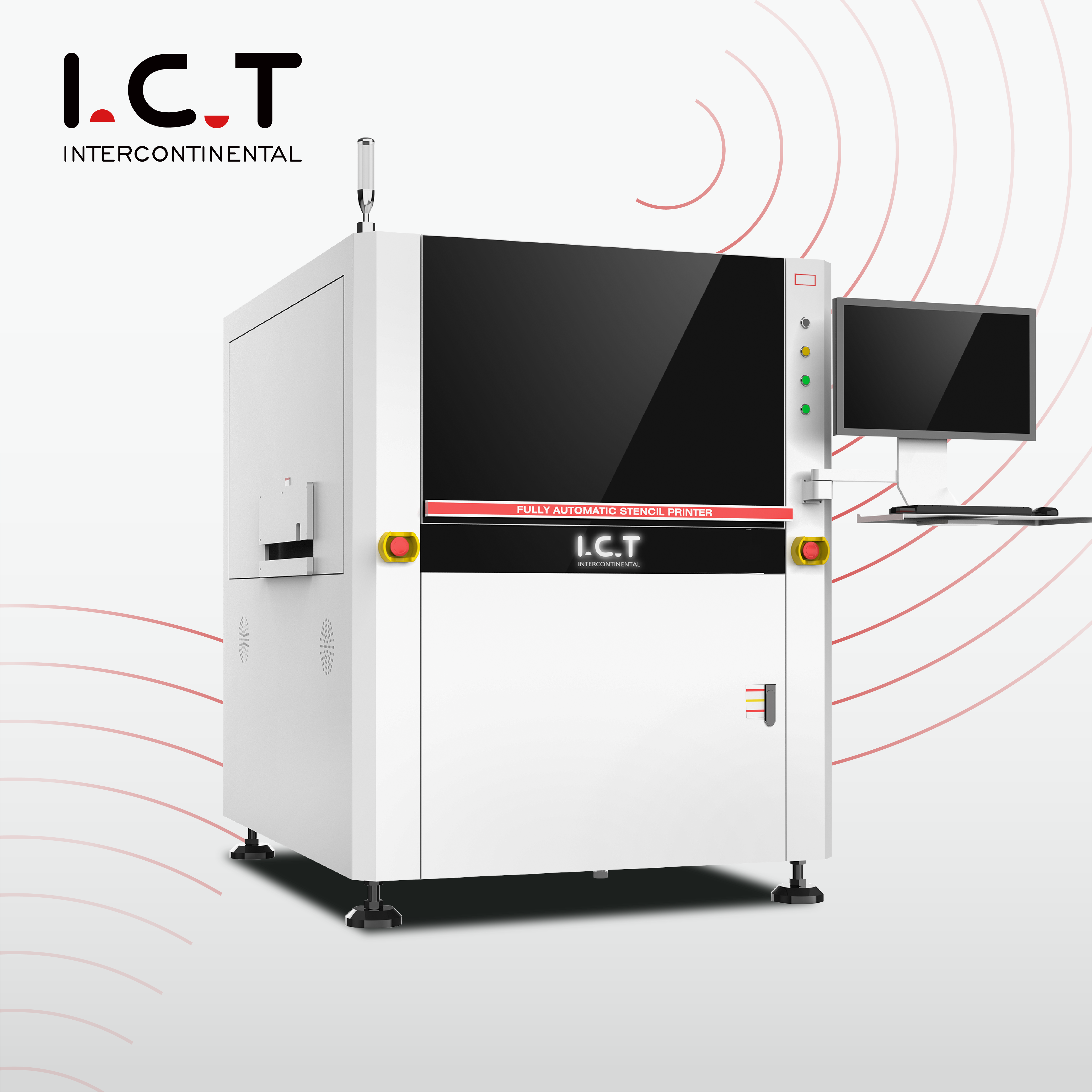

ICT-4034 |Potpuno automatski SMT šablonski pisač
Potpuno automatski SMT šablonski pisač
I.C.T-4034 |Potpuno automatski SMT šablonski pisač
Raspitati se
Dodaj u košaricu
ICT-5134 |Online potpuno automatski SMT stroj za ispis paste za lemljenje za LED
Potpuno automatski SMT šablonski pisač
I.C.T-5134 |Online potpuno automatski SMT stroj za ispis paste za lemljenje za LED
Raspitati se
Dodaj u košaricu
ICT-6534 |SMT stroj za ispis paste za lemljenje za montažu PCB-a
Potpuno automatski SMT šablonski pisač
I.C.T-6534 |SMT stroj za ispis paste za lemljenje za montažu PCB-a
Raspitati se
Dodaj u košaricu
ICT-6561 |Potpuno automatski PCB pisač SMT stroj za ispis lemljene paste
Potpuno automatski SMT šablonski pisač
I.C.T-6561 |Potpuno automatski PCB pisač SMT stroj za ispis lemljene paste
Raspitati se
Dodaj u košaricu
ICT-5151 |PCB SMT stroj za lemljenje, sitopisač, potpuno automatski za LED
Potpuno automatski SMT šablonski pisač
I.C.T-5151 |PCB SMT stroj za lemljenje, sitopisač, potpuno automatski za LED
Raspitati se
Dodaj u košaricu
ICT-P3 |Poluautomatski SMT tiskani pisač s dvostrukom krpom visoke preciznosti
Poluautomatski SMT šablonski pisač
I.C.T-P3 |Poluautomatski SMT tiskani pisač s dvostrukom krpom visoke preciznosti
Raspitati se
Dodaj u košaricu
ICT-P6丨Poluautomatski SMD stroj za ispis paste za lemljenje SMT pisač
Poluautomatski SMT šablonski pisač
I.C.T-P6丨Poluautomatski SMD stroj za ispis paste za lemljenje SMT pisač
Raspitati se
Dodaj u košaricu
ICT-P12 |Visoko precizni poluautomatski SMT pisač šablona na SMD traci
Poluautomatski SMT šablonski pisač
I.C.T-P12 |Visoko precizni poluautomatski SMT pisač šablona na SMD traci
Raspitati se
Dodaj u košaricu
ICT-P15 |Brzi SMT šablonski pisač Poluautomatski model
Poluautomatski SMT šablonski pisač
I.C.T-P15 |Brzi SMT šablonski pisač Poluautomatski model
Raspitati se
Dodaj u košaricu
ICT-1200 |1,2 metra SMT potpuno automatski LED pisač šablona
Potpuno automatski SMT šablonski pisač
I.C.T-1200 |1,2 metra SMT potpuno automatski LED pisač šablona
Raspitati se
Dodaj u košaricu
ICT-1500 |Potpuno automatski LED PCB pisači šablona za dugačke ploče
Potpuno automatski SMT šablonski pisač
I.C.T-1500 |Potpuno automatski LED PCB pisači šablona za dugačke ploče
Raspitati se
Dodaj u košaricu

Zašto odabrati nas

Ukupno 0-1 SMT strojeva rješenje za cijelu tvornicu

9
w
Baze za proizvodnju
12000
㎡
Tvorničko područje
20
+
Tehnički inženjer
1600
+
Kupci na globalnoj razini

Uspješni globalni slučajevi i podrška nakon prodaje

Gdje god bili, bit ćemo tamo .
I.C.T ima kupce u cijelom svijetu, bilo da ste u Europi, Americi, Africi, Aziji ili Oceaniji, mi smo prisutni u vašoj tvornici kad god nam trebamo da pružimo lokalne tehničke podrške.
  • Customized SMT Solution for Automotive Electronics Manufacturing in Europe.jpg
  • One-stop Smart Factory Solution for LED Lighting Manufacturing in Tajikistan.jpg
  • I.C.T Overseas Support in Uruguay .jpg
  • I.C.T New MALAYSIA SEMICON.jpg
  • I.C.T-New-MALAYSIA.jpg
  • I.C.T Global Technical Support for Customized Refolw oven in Malaysia.jpg
  • I.C.T-New-KAZAKHSTAN.jpg
  • I.C.T-New-EUROPE.jpg
  • I.C.T Delivers a Conformal Coating Line with Return Function in Mexico.jpg
  • I.C.T-global support-in europe.jpg

Što naši klijenti kažu o IKT -u

U I.C.T -u je zadovoljstvo kupaca naš glavni prioritet. Otkrijte zašto lideri industrije vjeruju I.C.T -u za svoje potrebe za proizvodnjom SMT -a.

Povezane tehnologije u tiskanju paste za lemljenje

Pregled paste za lemljenje (SPI)

Inspekcija paste za lemljenje (SPI) kritični je korak kontrole kvalitete koji ocjenjuje volumen, poravnanje i dosljednost naslaga paste za lemljenje na PCB nakon tiskanja. Djeluje u tandemu s pisačima za pastu za lemljenje kako bi se osiguralo da svaki jastučić prima ispravnu količinu paste. SPI sustavi koriste 3D tehnologiju mjerenja za otkrivanje oštećenja poput nedovoljne ili prekomjerne paste, osiguravajući da performanse zalijepljenja za paste za lemljenje ispunjava potrebne standarde. Integriranje SPI -a u proizvodnu liniju pomaže rano uhvatiti probleme s tiskanjem, poboljšavajući prinos i smanjenje prerade.
Kontaktirajte za detalje

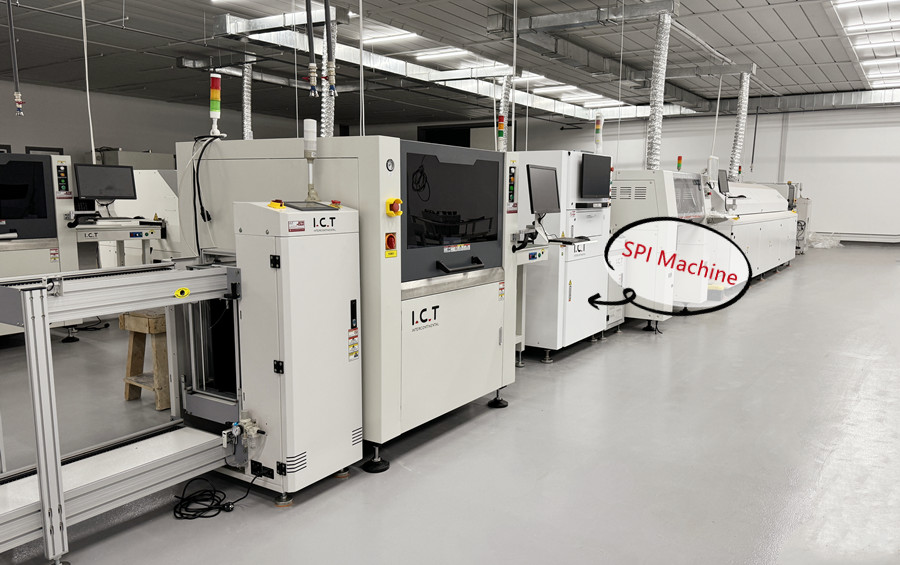

Potpuno SMT linija produkcije sa SPI
Potpuno SMT proizvodna linija sa SPI
Inquriy sada

Često postavljana pitanja o pisačima za paste za lemljenje

  • Što je pisač za pastu SMT za lemljenje?
    加 Created with Sketch.
    形状 Created with Sketch.
    SMT pisač za pastu za lemljenje je uređaj koji se koristi za ravnomjerno nanošenje paste za lemljenje na ploči s tiskanom krugom (PCBS). Koristi preciznu tehnologiju ispisa za primjenu paste za lemljenje na dizajnirani uzorak kruga za pružanje pouzdanih točaka povezivanja za naknadno postavljanje komponenti. SMT pisač obično djeluje u potpunosti ili poluautomatski i može primiti različite veličine i vrste PCB-a.
  • Koji je princip rada pisača za paste SMT lemlje?
    加 Created with Sketch.
    形状 Created with Sketch.
    SMT pisač koristi šablonu ili zaslon za ravnomjerno distribuciju paste za lemljenje na jastučićima PCB -a, koristeći bilo mehaničke ili ručne metode za primjenu.
  • Kako mogu odabrati pravi SMT pisač za pastu za lemljenje?
    加 Created with Sketch.
    形状 Created with Sketch.
    Prilikom odabira pisača za paste za lemljenje razmislite o složenosti vašeg PCB dizajna, skale proizvodnje i proračuna. Dizajni visoke komplekse odgovaraju za potpuno automatske pisače, dok proizvodnja manje razmjere može imati koristi od poluautomatskih ili ručnih modela.
  • Koje su ključne točke održavanja za pisač za pastu SMT lemlje?
    加 Created with Sketch.
    形状 Created with Sketch.
    Redovito čistite površinu za ispis i šablonu, provjerite ima li istrošenosti mehaničkih komponenti i obavljati potrebne kalibracije i profesionalno održavanje kako biste osigurali učinkovit rad.
  • Koja su uobičajena pitanja s pisačima paste SMT lemljenja i njihovim rješenjima?
    加 Created with Sketch.
    形状 Created with Sketch.
    Uobičajena pitanja uključuju neravnomjensku prijavu paste za lemljenje i neusklađivanje. Rješenja uključuju podešavanje postavki pisača, provjeru kvalitete šablona i zalijepljenja i obavljanje potrebnog održavanja.
  • Kako mogu poboljšati proizvodnu učinkovitost svog pisača za paste SMT lemlje?
    加 Created with Sketch.
    形状 Created with Sketch.
    Optimiziranje parametara ispisa, provođenje redovitog održavanja i operatora obuke može značajno poboljšati učinkovitost proizvodnje.
  • Dajete li podršku nakon prodaje?
    加 Created with Sketch.
    形状 Created with Sketch.
    Da, nudimo sveobuhvatnu podršku nakon prodaje, 7*24 sata usluge, uključujući usluge instalacije, obuke i održavanja kako bismo osigurali da vaša oprema ostane u optimalnom stanju.
  • Ispis na ekranu nasuprot tiskanju šablona
    加 Created with Sketch.
    形状 Created with Sketch.
    Iako obje metode primjenjuju pastu za lemljenje na PCB, ispis šablona češće se koristi u proizvodnji SMT -a za veću preciznost i ponovljivost. Ispis na ekranu povijesno se koristio, ali nedostaje mu fine kontrole potrebna za modernu elektroniku. Nasuprot tome, tiskanje šablona koristi metalnu šablonu za primjenu paste za lemljenje precizno na svaku ploču, što je kritično za dizajne PCB visoke gustoće. Pisači za pastu za lemljenje oslanjaju se na tiskanje šablona kako bi dali točne, ponovljive rezultate, posebno za složene izglede i male komponente. Izbor između ovih metoda ovisi o specifičnim zahtjevima PCB dizajna, pri čemu je tiskanje šablona preferirana metoda za većinu SMT aplikacija zbog njegove preciznosti.
