Računala i telefoni
Računala i mobilni telefoni najčešći su elektronički proizvodi u našem svakodnevnom životu. Svi prihvaćaju modernu elektroničku tehnologiju i komunikacijsku tehnologiju, pružajući veliku praktičnost i zabavu ljudima.

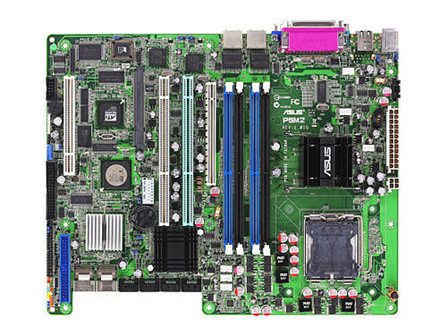

Računala se sastoje od središnjih procesorskih jedinica, memorije, tvrdog diska, grafičke kartice, matične ploče, napajanja itd., a služe za računanje, pohranu, obradu i prikaz različitih informacija.

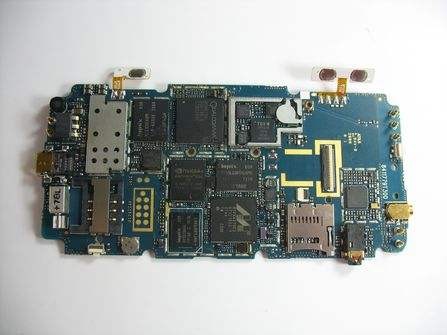

Mobilni telefon je prijenosni komunikacijski terminal koji se sastoji od procesora, memorije, zaslona, kamere, baterije i tako dalje.

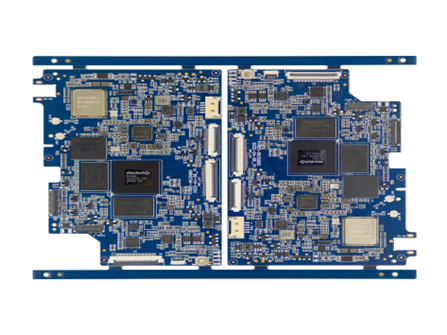

SMT tehnologija jedna je od najčešće korištenih proizvodnih tehnologija u elektroničkoj proizvodnoj industriji, koja se široko koristi u proizvodnji mobilnih telefona i računalnih PCB ploča.
Za PCB ploče, SMT tehnologija može ostvariti visoko preciznu automatsku montažu elektroničkih komponenti i brzo reflow zavarivanje, učinkovito poboljšavajući učinkovitost i kvalitetu proizvodnje. U isto vrijeme, SMT tehnologija također može postići minijaturizaciju i lagane tiskane ploče, čineći mobilne telefone i računala prijenosnijima i jednostavnijima za korištenje.
Proizvodnja i proizvodnja ovih proizvoda neodvojivi su od SMT i DIP proizvodnih procesa.
Montaža PCB-a igra ključnu ulogu u integraciji SMT i DIP procesa u potpuni i pouzdani tijek elektroničke proizvodnje.
Kroz napredna rješenja za sklapanje PCB-a, proizvođači osiguravaju visoke performanse, stabilnost i dugoročnu pouzdanost za računala i mobilne telefone.
SMT ( Tehnologija površinske montaže ) i DIP ( Dual in-line Package ) su dva različita procesa koji se koriste u PCB sklapanju računala i mobilnih telefona.
SMT proces prvenstveno se koristi za montiranje površinski montiranih komponenti, kao što su mikročipovi, kondenzatori, otpornici i induktori, izravno na površinu PCB-a. Ova metoda je visoko automatizirana, koristi precizne nosače čipova za postavljanje komponenti s iznimnom točnošću, često unutar ±30 μm. SMT je idealan za kompaktne PCB dizajne visoke gustoće, koji su uobičajeni u pametnim telefonima i prijenosnim računalima, gdje je optimizacija prostora kritična. Proces podržava integraciju naprednih komponenti kao što su System-on-Chip (SoC) moduli i minijaturizirani senzori, omogućujući uređajima da isporuče visoke performanse u tankom obliku. Osim toga, SMT poboljšava integritet signala i smanjuje parazitski kapacitet, što je ključno za procesore velike brzine i memorijske module u računalima i mobilnim uređajima s omogućenom 5G.

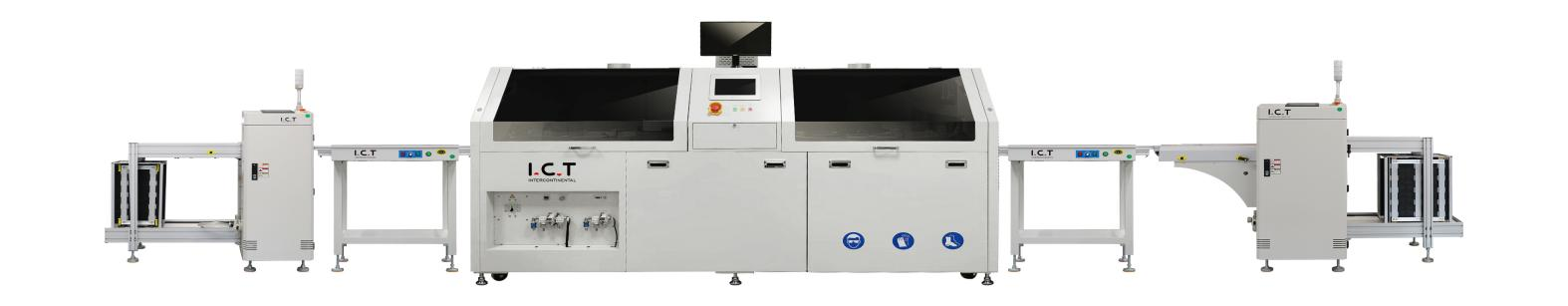

Nasuprot tome, DIP proces fokusiran je na komponente kroz otvore, kao što su utičnice, prekidači i konektori, koji se umeću u prethodno izbušene rupe na tiskanoj ploči i zalemljeni na mjestu. DIP je cijenjen zbog svoje mehaničke robusnosti, što ga čini prikladnim za komponente koje podnose česte fizičke interakcije, poput USB priključaka ili prekidača za napajanje na računalima. Iako je manje automatiziran od SMT-a, DIP osigurava izdržljivost u aplikacijama gdje komponente moraju izdržati stres, kao što su robusna prijenosna računala ili mobilni uređaji dizajnirani za teške uvjete rada. Proces se također koristi za naslijeđene komponente ili specijalizirane module koji zahtijevaju sigurnu montažu kako bi se održala dugoročna pouzdanost.
I SMT i DIP imaju različite prednosti i odabiru se na temelju specifičnih potreba uređaja. SMT se ističe u proizvodnji velikih količina i minijaturizaciji, kritičnoj za moderne pametne telefone sa zamršenim višeslojnim PCB-ovima. DIP je, međutim, poželjan za komponente koje zahtijevaju snažno fizičko sidrenje, osiguravajući stabilnost u uređajima poput stolnih računala s modularnim utorima za proširenje. U mnogim slučajevima koristi se hibridni pristup koji kombinira SMT i DIP kako bi se uravnotežila izvedba i trajnost. Na primjer, PCB pametnog telefona može koristiti SMT za svoj procesor i memorijske čipove, dok DIP osigurava svoj priključak za punjenje. Kako bi poboljšali performanse uređaja, proizvođači u odabrane sklopove ugrađuju specijalizirane materijale poput EMI zaštitne pjene .
Ovaj materijal, često diskretno smješten unutar PCB rasporeda, ublažava elektromagnetske smetnje, osiguravajući stabilan rad osjetljivih komponenti poput antena u mobilnim telefonima. Odabir SMT-a, DIP-a ili njihove kombinacije ovisi o čimbenicima poput vrste komponente, faktora oblika uređaja i opsega proizvodnje. Strateškim korištenjem ovih procesa proizvođači postižu preciznost, učinkovitost i pouzdanost koju zahtijevaju današnja računala i mobilni telefoni, potičući inovacije u potrošačkoj elektronici.
Više detalja o SMT rješenjima Advanced Electronics PCB Assembly za računala i telefone, slobodno nas kontaktirajte .
Slijedi rješenje za vašu referencu.

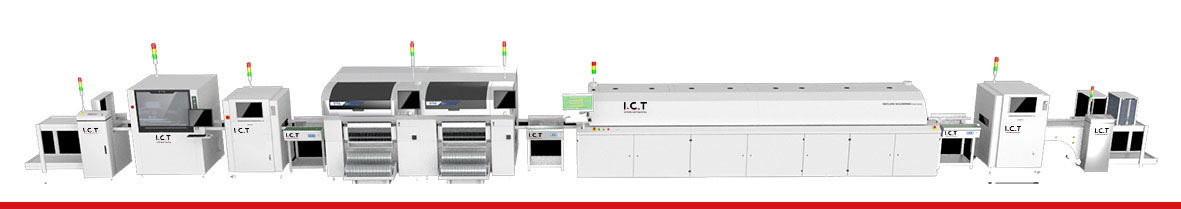

SMT proces: ispis paste za lemljenje --> SPI pregled --> Montaža komponenti --> AOI optički pregled --> Reflow lemljenje --> AOI optički pregled --> rendgenski pregled
Sklop napredne elektronike PCB SMT Full-line Solution oprema kako slijedi: 1 osoba za upravljanje cijelom linijom, 1 osoba za pomoć, ukupno 2 osobe.
