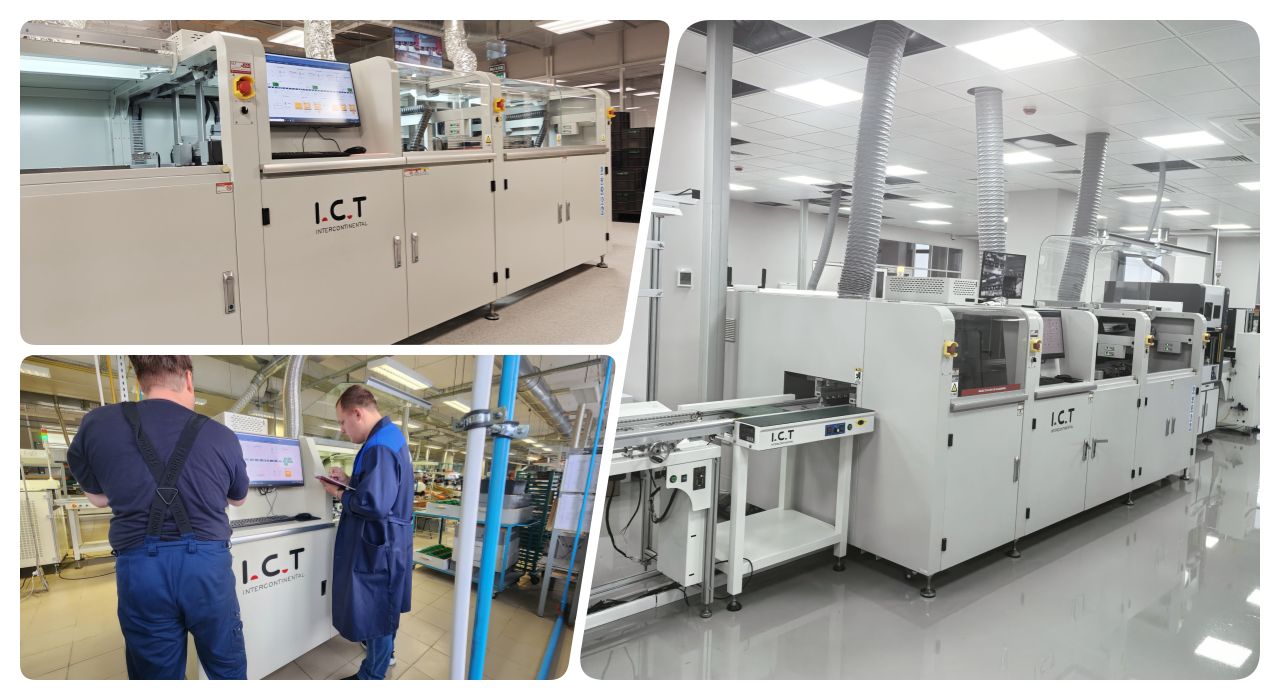

I.C.T profesionalni stroj za lemljenje sa selektivnim valovima za PCB s CE
Stroj za selektivno valovito lemljenje poseban je oblik valovitog lemljenja koji je izumljen kako bi zadovoljio razvojne zahtjeve lemljenja komponenti kroz rupe.Uglavnom je prikladan za lemljenje komponenti s rupama u vrhunskim elektroničkim proizvodima.Paralelni proces zbog odvajanja topitelja, predgrijavanja i lemljenja, rad do dvije glave za raspršivanje, do pet donjih predgrijanja s gornjim konvekcijskim grijanjem, savršeno za spajanje na montažna postolja i periferiju, povezivanje sa sustavima sljedivosti za kontrolu procesa.
I.C.T-SS540
I.C.T-SS550
1. PCB ploča fiksna, platforma za prskanje i zavarivanje koja se kreće;
2. Visoka kvaliteta lemljenja, značajno poboljšava prolaznost lemljenja;
3. Modularni dizajn SMEMA in-line transportera podržava kupce u izradi fleksibilne konfiguracije proizvodne linije;
4. Potpuna kompjuterizirana kontrola.Svi parametri mogu se podesiti na računalu i spremiti u izbornik PCB-a, kao što je putanja kretanja, temperatura lemljenja, vrsta fluksa, vrsta lema, temperatura N2, itd., s izvrsnom sljedivošću i lakom za postizanje ponovljive kvalitete lemljenja;
5. funkcija automatske kalibracije visine valnog oblika, svaka preko određenog broja PCB ploča može provjeriti i kalibrirati visinu valnog oblika kako bi se održala dobra stabilnost valnog oblika;
6. Funkcija pozicioniranja CCD oznake, svaki prolaz pored određenog broja PCB ploča može provjeriti položaj točke oznake PCB;
7. samorazvijeni pokretni stol od lijevanog aluminija, manje težine i bržeg kretanja;
8. Panasonicov servo motor i drajver, stabilan i pouzdan, opremljen kuglastim vijkom i linearnom vodilicom, niska razina buke, stabilan rad.
Značajke 1 Flux sustav:
1. Njemački visokofrekventni pulsni ventil za ubrizgavanje kako bi se dobio dragocjeni rezultat fluksiranja s malom točkom toka, sadržaj čvrste fluksne tvari trebao bi biti manji od 10%.Funkcija otkrivanja zastoja mlaznice fluksa nije obavezna.
2. To je konfiguracija s ladicom ispod mlaznog ventila za hvatanje ostataka fluksa za jednostavno održavanje.
3. Mlaznica je postavljena na XY platformu, točnost ponavljanja i pozicioniranja može doseći 0,02 mm.
Značajke 2 Sustav predgrijanja:
1. Stroj je standardno opremljen donjim IR predgrijanjem, a područje predgrijanja se može postaviti;gornje predgrijavanje toplim zrakom, infracrveno grijanje Provođenje je učinkovito i stabilno.
2. Projektirana struktura za maksimiziranje područja predgrijavanja.
3. Sveobuhvatni pamučni dizajn za visoke temperature kako bi se osigurala stabilnost temperature.
4. Dijelovi i motori koji stvaraju i provode toplinu usvajaju vrhunske marke.
5. Dizajn dodatka za održavanje, način održavanja bez alata.
Značajke 3 Sustav lemljenja:
1. Zavojnica elektromagnetske pumpe usvaja švedsku marku 'PRECIMETER' kako bi se osigurala stabilnost i pouzdanost vrha.
2. Temperatura lema, temperatura N2, visina vala, kalibracija vala itd., sve se može postaviti u softveru.
3. Posuda za lemljenje izrađena je od nehrđajućeg čelika s premazom protiv korozije, bez curenja.S vanjskim grijačem od lijevanog željeza, robustan i brzo se zagrijava.
4. N2 mrežni sustav grijanja, za savršeno vlaženje lemljenja i smanjenje lemne šljake.
Značajke 4 Prijenosni sustav:
1. Specijalni profili materijala osiguravaju stabilnost, a racionalan dizajn osigurava praktičnost.
2. Modul prijenosa sastoji se od valjka.
3. PCBA bočna stezaljka i sustav gornje stezaljke mogu osigurati stabilnost ploče.
4. Podebljana prilagođena tračnica, opterećenje od 20 kg.
Značajke 5 Kontrolni sustav:
1. Keyence KV7500 PLC+Keyence modul vrhunski sustav upravljanja sabirnicom, osigurava stabilnost i proširivost sustava.
2. Usklađenost s CE i drugim standardima.
3. Podni dizajn Industrije 4.0.
4. Osigurajte poboljšanje kapaciteta, dodajte temeljnu kontrolu modula stroja za lemljenje i osigurajte stabilnost.
Značajke 6 Operativni sustav:
1. Način vođenog programiranja.
2. CCD funkcija brzog programiranja.
3. Programiranje slike, korekcija koordinata, inteligentna provjera koordinata.
4. Vizualizacija podataka sučelja u stvarnom vremenu.Prebacivanje sučelja za praćenje CCD lemljenja u stvarnom vremenu jednim gumbom.5. Kineski, engleski, mogu se prebaciti.
Značajke 7 Inteligencija sustava:
1. Standardi i prilagodljivost MES-a, WIFI veza, online nadogradnja softvera, daljinsko upravljanje, inteligentno.
2. Podaci o lemljenju mogu se pratiti kako bi se potvrdio postupak svake točke lemljenja
| On-line stroj za lemljenje sa selektivnim valom |
| Model | I.C.T SS540 | I.C.T SS550 | I.C.T SS550P1 | I.C.T SS550P2 |
| On-line modularni | Sprej + predgrijavanje i lemljenje | Sprej + Predgrijavanje + Lemljenje | Sprej + Predgrijavanje + Lemljenje + Lemljenje | Sprej + Predgrijavanje + Lemljenje + Lemljenje + Lemljenje |
| Sustav lemljenja |
| Količina mlaznice | 1 | 1 | 2 | 3 |
| Količina posude za lemljenje | 1 set | 1 set | 2 set | 3 set |
| Dupli lonac (opcija) | N/A | Opcija | Opcija | Opcija |
| Snaga posude za lemljenje | 2,35kw | 2,35kw | 4,70kw | 7,05kw |
| Sustav protoka |
| Spremnik za skladištenje fluksa | 1L | 1L | 2L | 2L |
| Podrška za Flux | Flux alarm, automatski |
| Mlaznica za prskanje | Njemački Jet Valve (Spot i line prskanje) 1 set |
| Veličina mlaznice za raspršivanje | 130um (180um, 210um opcija) |
| Brzina prskanja | 0~20 mm/s |
| Pomicanje mlaznice za prskanje Ubrzati | 0~400 mm/s |
| Sustav predgrijavanja |
| Način predgrijavanja | Vrući zrak i IC | Vrući zrak i IC | Vrući zrak i IC | Vrući zrak i IC |
| Područje predgrijavanja | D500*Š500 mm | D500*Š500 mm | D500*Š500 mm | D500*Š500 mm |
| Zona predgrijavanja | Gornji vrući zrak: 2, donji IR: 1 |
| Snaga donjeg predgrijanja | Max.12kw |
| Gornja snaga predgrijanja | Max.6kw |
| Vrijeme zagrijavanja | Približno 15 min (postavka 150 ℃) |
| Način upravljanja | PC+PLC |
| Transportni sustav |
| Veličina PCB-a (s učvršćenjem) | 120*60~500*500 mm |
| Zamjena PCB-a | Na liniji |
| PCB gornji razmak | 120 mm |
| Transportna visina | 900±20 mm |
| Transportna širina | 60~500 mm |
| Dimenzija: mm | L1850*Š1850*V1480 | D2560*Š1750*V1480 | D2560*Š1950*V1480 | D2600*Š1950*V1480 |
| Težina | Otprilike: 800 kg | Otprilike: 1200 kg | Otprilike: 1300 kg | Otprilike: 1500 kg |
* I.C.T nastavlja raditi na kvaliteti i performansama, specifikacije i izgled mogu se ažurirati bez posebne obavijesti.
