DEKAN L2 |SAMSUNG Rabljeni PCB Smt Machine Chip Mounter od kineskog proizvođača

SAMSUNG Rabljeni DECAN L2 PCB SMT Montaža strojnih čipova

Uvod

SAMSUNG Rabljeni PCB Smt stroj

DECAN L2 SMT stroj

Napredni višenamjenski postavljač

Linija Decan povećava produktivnost u kombinaciji s T-rješenjem, optimiziranim softverom za integrirano upravljanje, i uvodi stabilnu kvalitetu.

DECAN L2 je optimiziran za postavljanje neobičnih dijelova, kao i LED dioda i LED leća

SAMSUNG Rabljeni stroj za odabir i postavljanje

Napredni montirač čipova

Brz i fleksibilan stroj za odabir i postavljanje

Višenamjenski SMT položaj

Brzi fleksibilni stroj za odabir i postavljanje

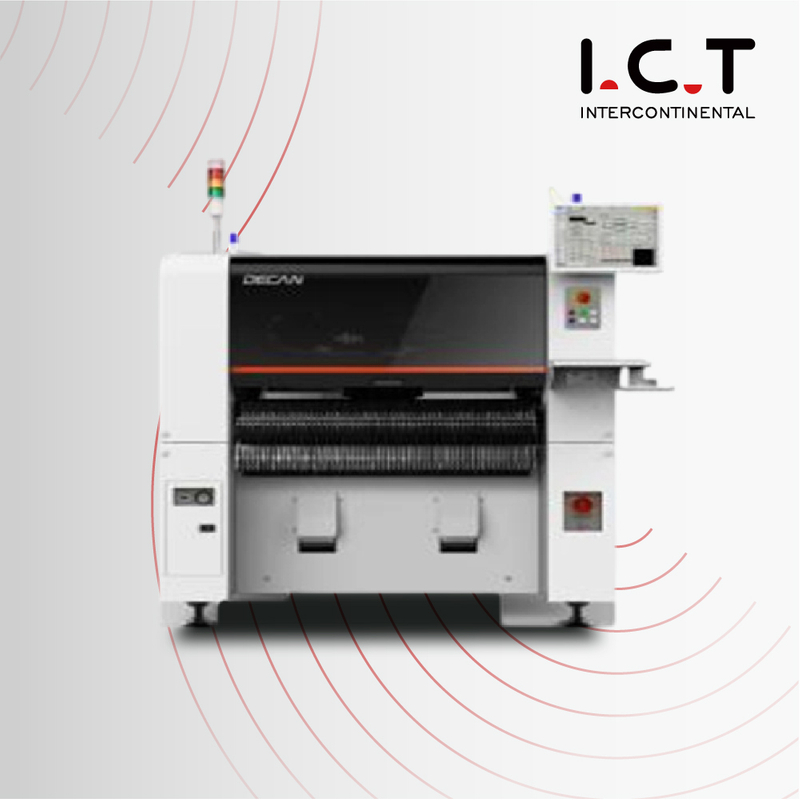

Rabljeni DECAN L2 Advanced Multi-Functional Placer

▶ Brzina: 56.000 CPH (optimalno)
▶ Struktura: 2 portala x 6 vretena/glava
▶ Preciznost: ±40μm Cpk≥1.0 (0402 čip)
±30 μm Cpk≥1,0 (IC)
▶ Veličina dijelova: 0402~□55 mm, L75 (H25 mm)
▶ Veličina tiskane ploče: D510xŠ460 mm (standardno)
D1200xŠ460 mm (opcija)
▶ Mogućnost rukovanja širokim dijelovima
▶ Razni PCB sustavi prijenosa
▶ Provjereno rješenje za upravljanje poviješću proizvodnje
▶ Brzo postavljanje

Model	DEKAN S2	DEKAN F2	DEKAN L2
Vretena	2 Gantryx10 vretena/glava	2 Gantryx10 vretena/glava	2 Gantryx6 vretena/glava
Brzina postavljanja	92.000 CPH (optimalno)	80.000 CPH (optimalno)	56.000 CPH (leteći vid, optimalno)
Vison	Leteća vizija	Leteća vizija Stage Vision (Optimun)
Točnost postavljanja	±28μm Cpk≥1,0	±40μm Cpk≥1,0
Raspon komponenti	03015 ~ 12 mm (H10 mm)	0402(01005) ~ 16 mm (H10 mm)	0402(01005) ~ 21 mm (H12 mm)
PCB veličina	50x40~510x460 mm (standard) ~610x460mm (opcija), ~740x460(Opcija) ~810x460mm(opcija), ~1200x460(opcija)
Konfiguracije transportera	Standardno: 1-2- 1 opcija: 1-2-2/2-2-2/2-2-1/1-1-1 Tvornička opcija: jedna transportna traka (jedec ladica 2ea)
Kapacitet hranilice	120ea (8 mm)
Vlast	Napon: 3 faze AC200/208/220/240/380/415V ±10% Frekvencija: 50/60Hz Potrošnja energije: Max. 5,0 kVA
Potrošnja zraka	50Nl/min
Težina	Oko 1.800 kg

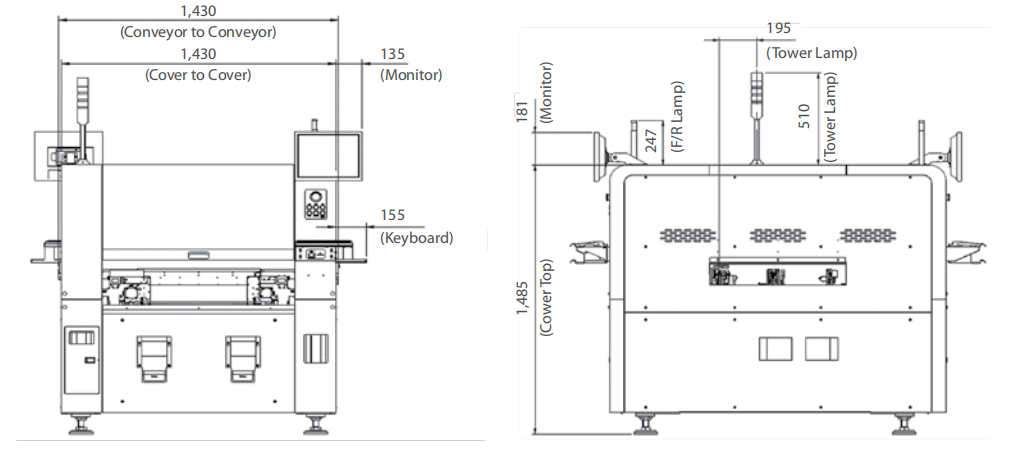

Vanjske dimenzije (mm)	1430 (D) x 1740 (D) x 1485 (V)

* Pod optimalnim uvjetima koje je odredio HANWHA TECHWIN.

Hanwha Pick and place stroj

PITANJA:

1. Što radi SMT stroj?

Stroj za tehnologiju površinske montaže (SMT), također poznat kao pick-and-place stroj, koristi se u proizvodnji elektronike za automatsko postavljanje komponenti za površinsku montažu (SMD) na tiskane ploče (PCB).Točno preuzima komponente i postavlja ih na PCB za lemljenje.

2. Što znači SMT stroj?

SMT je kratica za 'Surface Mount Technology'. Odnosi se na proces montiranja elektroničkih komponenti izravno na površinu PCB-a, za razliku od tehnologije kroz rupe (THT), gdje komponente imaju izvode koji prolaze kroz rupe u PCB-u .

3. Što je SMT proces?

SMT proces je moderna metoda sklapanja elektronike u kojoj se elektroničke komponente postavljaju izravno na površinu PCB-a.Ovaj proces uključuje nanošenje paste za lemljenje na tiskanu ploču, korištenje stroja za odabir i postavljanje za točno pozicioniranje SMD komponenti, a zatim ponovno lemljenje za stvaranje električnih veza.

4. Koje su metode kontrole kvalitete SMT-a?

SMT metode kontrole kvalitete uključuju vizualni pregled, pregled paste za lemljenje, automatizirani optički i rendgenski pregled, funkcionalno ispitivanje i ispitivanje okoliša kako bi se osigurali pouzdani elektronički sklopovi.
