ICT-SS330
I.C.T

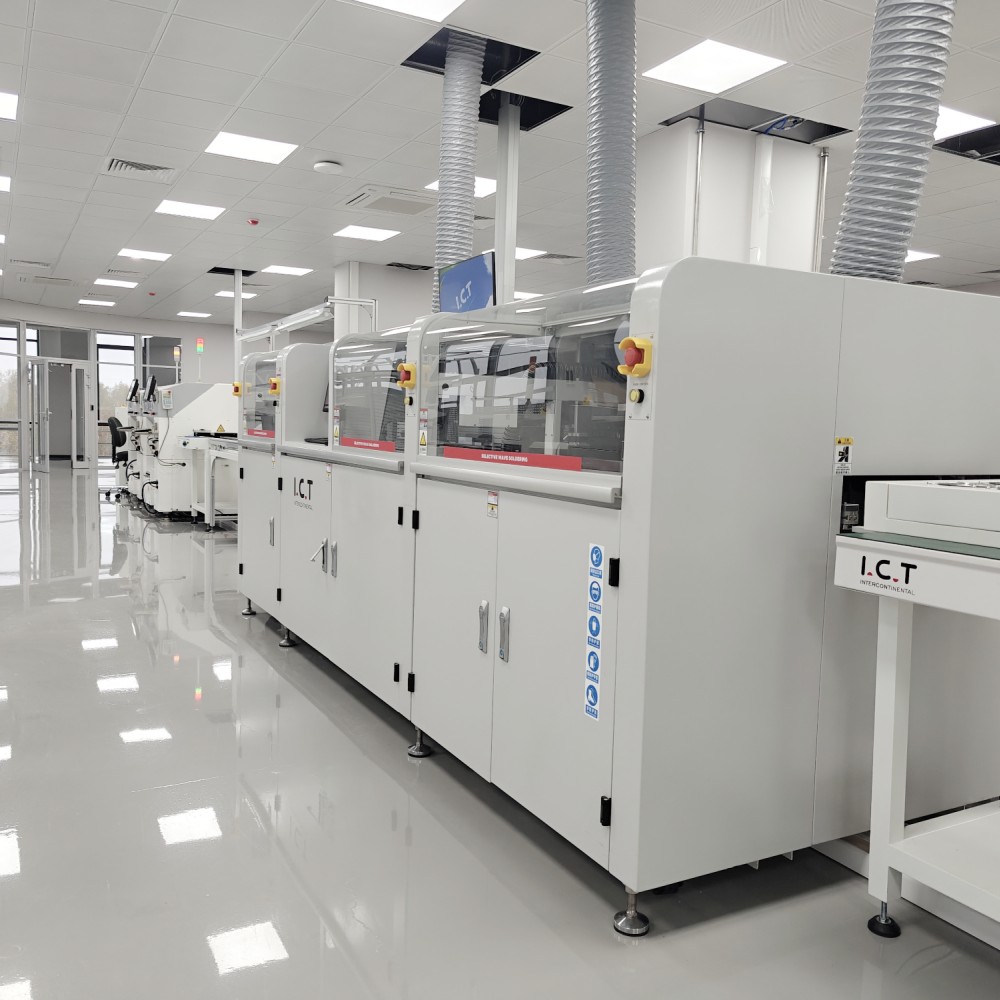

| Izvanmrežni stroj za lemljenje sa selektivnim valom
Izgrađen od temelja u našoj tvornici u Dongguanu, ICT izvanmrežni stroj za selektivno valno lemljenje savršen je PCB stroj za selektivno valno lemljenje kada trebate maksimalnu fleksibilnost bez vezivanja cijele SMT linije. PCB se nikada ne pomiče—samo super-lagani portal od lijevanog aluminija klizi po Panasonicovim servosima i linearnim tračnicama kako bi isporučio fluks i lemljenje točno tamo gdje pripadaju. Inline grijanje dušikom daje sjajne, pune filete gotovo bez otpada. Operateri programiraju sve - putanje, temperature, volumen prskanja, visinu valova - na čistom Windows zaslonu osjetljivom na dodir i spremaju beskrajne poslove za trenutnu promjenu. Automatska kalibracija valova, live CCD, njemački mlazni ventil i titanijski lonac omogućavaju ovom izvanmrežnom stroju za lemljenje s selektivnim valovima da ispumpava savršene ploče 24/7.
| Popis opreme za DIP liniju
Njemački visokofrekventni pulsni ventil ispaljuje mikro točkice fluksa s niskim sadržajem čvrste tvari (ispod 10%) s točnošću od 0,02 mm. Spremnik pod tlakom i digitalni mjerač protoka održavaju tlak ravnomjernim čak i kada je spremnik gotovo prazan. Ostaci padaju u ladicu na izvlačenje za čišćenje od dvije sekunde. Japanska SMC pneumatika i prednji mjerači čine svakodnevne provjere lakim. Automatska pumpa za ekstrakciju jamči stalnu opskrbu. Ovaj pametni sustav fluksa savršeno aktivira svaku pločicu na izvanmrežnom stroju za lemljenje s selektivnim valovima.
Standardni donji IR je potpuno podesiv; gornja konvekcija vrućeg zraka ili dodatni IR po izboru. Dizajn otvorene rešetke plus visokotemperaturna pamučna izolacija osigurava ravnomjernu toplinu po cijeloj ploči. Grijači i utični motori vrhunskih marki znače nula alata za servis i godine tihog rada. PCB-i izlaze savršeno aktivirani fluksom i bez naprezanja, spremni za besprijekorne spojeve na PCB stroju za lemljenje s selektivnim valovima.
Njemačka elektromagnetska pumpa i posuda za lem od titana stvaraju ultrastabilan mini val koji nikada ne leluja. Upravljajte N2 temperaturom, temperaturom lema, visinom vala i automatskom kalibracijom izravno sa zaslona osjetljivog na dodir. Dušik u liniji proizvodi filete sjajne poput zrcala i gotovo nula trošarine. Laser nadzire visinu, mlaznice se automatski čiste, a 900 sati videa sprema se radi sljedivosti. Ovo je srce koje čini Off-line Selektivni Wave Soldering Machine nezaustavljivim.
Trodijelni valjkasti transporter plus pneumatske bočne i gornje stezaljke drže daske do 20 kg mrtve-mirne. Snažne tračnice i visokoprecizni servo uređaji glatko pomiču PCB-ove od jedne do druge stanice. Dvostrani ili debeli sklopovi čisti s viškom prostora. Napravljen za rad bez prekida na bilo kojoj postavci stroja za lemljenje s selektivnim valovima PCB-a.
CE-kompatibilni PLC, Cat-6 ožičenje i potpuna povezivost Industry 4.0 daju nevjerojatnu brzinu i pouzdanost. Vođeni čarobnjaci, popravci koordinata temeljeni na slici, automatsko otkrivanje mlaznica i višejezični izbornici skraćuju vrijeme treninga gotovo na ništa. MES spajanje i daljinska dijagnostika održavaju Off-line Selektivni Wave Soldering Machine zaradu 24 sata dnevno.
Veliki dodirni zaslon u boji, vodiči korak po korak, CCD pregled jednim dodirom i glasovna upozorenja čine rad stroja potpuno jednostavnim. Trenutačno se prebacite između engleskog, kineskog, japanskog ili ruskog. Prilagođena svjetla na tornju i nadogradnje Wi-Fija informiraju sve bez odmicanja od reda.
| Specifikacija
| On-line selektivni valni stroj za lemljenje | ||||
| Model | ICT SS540 | ICT SS550 | ICT SS550P1 | ICT SS550P2 |
| On-line modularni | Sprej + predgrijavanje i lemljenje | Sprej + Predgrijavanje + Lemljenje | Sprej + Predgrijavanje + Lemljenje + Lemljenje | Sprej + Predgrijavanje + Lemljenje + Lemljenje + Lemljenje |
| Sustav lemljenja | ||||
| Količina mlaznice | 1 | 1 | 2 | 3 |
| Količina posude za lemljenje | 1 set | 1 set | 2 set | 3 set |
| Dupli pot (opcija) | N/a | Opcija | Opcija | Opcija |
| Snaga posude za lemljenje | 2,35kw | 2,35kw | 4,70kw | 7,05kw |
| Sustav protoka | ||||
| Spremnik za skladištenje fluksa | 1L | 1L | 2L | 2L |
| Podrška za Flux | Flux alarm, automatski | |||
| Mlaznica za prskanje | Njemački Jet Valve (Spot i line prskanje) 1 set | |||
| Veličina mlaznice za raspršivanje | 130um (180um, 210um opcija) | |||
| Brzina prskanja | 0~20 mm/s | |||
| Brzina kretanja mlaznice za raspršivanje | 0~400 mm/s | |||
| Sustav predgrijavanja | ||||
| Način predgrijavanja | Vrući zrak i IC | Vrući zrak i IC | Vrući zrak i IC | Vrući zrak i IC |
| Područje predgrijavanja | D500*Š500 mm | D500*Š500 mm | D500*Š500 mm | D500*Š500 mm |
| Zona predgrijavanja | Gornji vrući zrak: 2, donji IR: 1 | |||
| Snaga donjeg predgrijanja | Max.12kw | |||
| Gornja snaga predgrijanja | Max.6kw | |||
| Vrijeme zagrijavanja | Otprilike 15 min (postavka 150 ℃) | |||
| Način upravljanja | PC+PLC | |||
| Transportni sustav | ||||
| Veličina PCB-a (s učvršćenjem) | 120*60~500*500 mm | |||
| Zamjena PCB-a | Online | |||
| PCB gornji razmak | 120 mm | |||
| Visina transporta | 900±20 mm | |||
| Transportna širina | 60~500 mm | |||
| Dimenzija: mm | L1850*Š1850*V1480 | D2560*Š1750*V1480 | D2560*Š1950*V1480 | D2600*Š1950*V1480 |
| Težina | Otprilike: 800 kg | Otprilike: 1200 kg | Otprilike: 1300 kg | Otprilike: 1500 kg |
| Popis opreme za DIP liniju
Naša DIP proizvodna linija nudi napredne alate za učinkovito i precizno sklapanje tiskanih ploča. Potpuno automatizirana DIP linija uključuje DIP liniju za umetanje za točno postavljanje komponenti, valni utovarivač za glatki ulaz PCB-a, valni utovarivač za siguran izlaz i liniju za montažnu traku za konačne provjere. Ova visokokvalitetna proizvodna linija za PCB DIP osigurava stabilan rad, pouzdano THT umetanje i ekonomičnu montažu, zadovoljavajući različite potrebe industrije. S modularnim dizajnom i globalnom podrškom iz ICT-a, povećava produktivnost za zadatke kroz rupe.
| Naziv proizvoda | Svrha u DIP liniji |
|---|---|
Automatski postavlja komponente na PCB s preciznošću za DIP proizvodnu liniju. | |
Topi lem kako bi formirao čvrste spojeve na PCB-ima tijekom THT plug-in postupka. | |
Selektivno nanosi lem na određena područja za točnu THT montažu | |
| Post-wave Inline AOI | Pregledava lemljene spojeve i nedostatke u postavljanju na DIP sklopljenoj PCB. |
| Videozapis o uspjehu korisnika
Početkom 2025., glavni vijetnamski dobavljač robne marke kamera doletio je radi konačnog prihvaćanja njihovog novog izvanmrežnog stroja za lemljenje s selektivnim valovima. Naši su inženjeri učitali svoje stvarne proizvodne ploče, pokrenuli pune cikluse dok je kupac gledao kako se savršeni THT spojevi formiraju uživo na CCD-u, zatim su proveli dva dana obučavajući svoje tehničare o programiranju, svakodnevnom održavanju i brzom rješavanju problema. Otišli su s punim samopouzdanjem i spremni za postizanje volumena čim je sanduk stigao — klasično ICT globalno partnerstvo na djelu.
| Profesionalna usluga i obuka
Pokrivamo cijelo putovanje: prihvaćanje u tvornicu, pomorski prijevoz, instalaciju, pokretanje i doživotnu podršku. Dvadeset viših inženjera plus lokalni timovi u 72 zemlje pružaju obuku na licu mjesta ili na daljinu kad god vam zatreba. Skladišta rezervnih dijelova na tri kontinenta i pravi odgovor 24 sata dnevno, 7 dana u tjednu, desetljećima održavaju vaš stroj za lemljenje s selektivnim valovima PCB-a na vrhuncu rada.
| Pohvale kupaca
Kupci nam stalno govore da su naši inženjeri strpljivi, oštroumni i da im je zapravo stalo do njihovog uspjeha. Obožavaju precizne točke fluksa, stabilan val i koliko se brzo izvanmrežni stroj za lemljenje s selektivnim valovima isplati većim prinosima i nultom preradom. Izvozni sanduci izgledaju besprijekorno, a daljinski popravci istog dana pretvorili su kupce koji prvi put kupuju u doživotne partnere širom svijeta.
| Certifikati industrije
Svaki izvanmrežni stroj za lemljenje sa selektivnim valovima nosi oznaku sigurnosti CE, usklađenost s RoHS, sustav kvalitete ISO9001 i više patenata na mlaznim ventilima, pumpama i laserskoj kalibraciji. Ove globalno cijenjene marke dokazuju da dobivate sigurnu, zelenu, u bitkama testiranu tehnologiju kojoj možete vjerovati bilo gdje na planetu.
| O ICT tvrtki i tvornici
Od 2012. izrasli smo u vrhunski moderni kampus od 12 000 m² s 89 članova tima, 20 predanih inženjera i 8 prekomorskih podružnica. Sve - istraživanje i razvoj, metalni lim, strojna obrada, montaža i testiranje u pogonu - događa se pod jednim krovom. Već opslužujemo više od 1600 tvornica u 72 zemlje s potpunim SMT i THT rješenjima po principu 'ključ u ruke', a svaki izvanmrežni stroj za selektivno valovito lemljenje isporučuje se uz rigoroznu inspekciju i dokazane sustave kvalitete.
