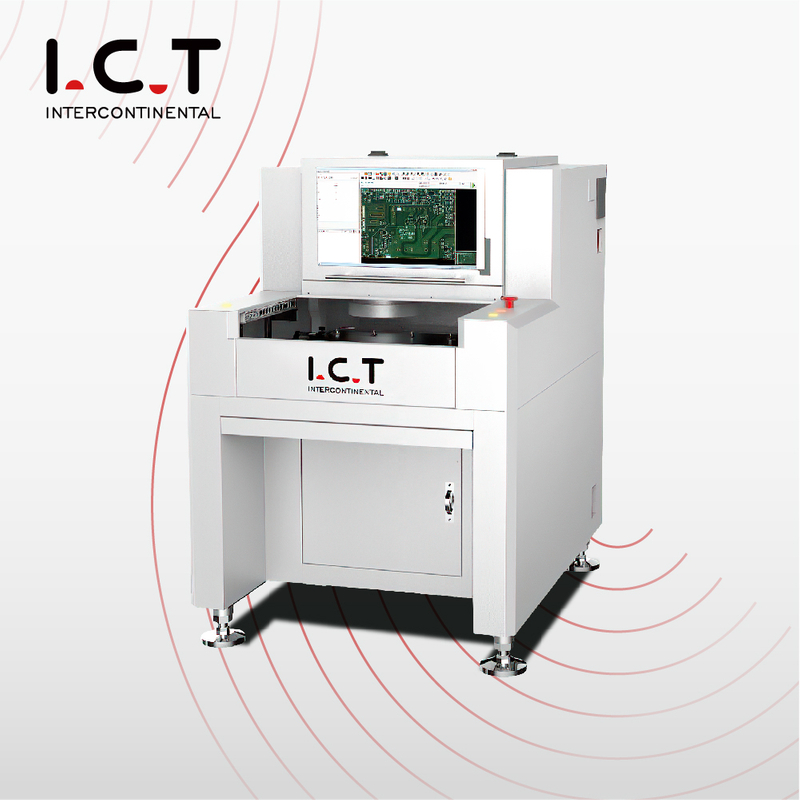

| ICT-V8 Offline AOI stroj
ICT-V8 je napredni AOI stroj dizajniran za SMT pozadinske provjere kvalitete. Koristi se visokopreciznom optikom i pametnim algoritmima za neovisno uočavanje problema sa lemljenim spojevima, dijelova koji nedostaju i drugih grešaka. Ova izvanmrežna postavka odgovara različitim proizvodnim linijama bez prekida, povećavajući učinkovitost i pouzdanost proizvoda. Opremljen kamerom od 5 MP, RGB svjetlom s više spektra i telecentričnom lećom, postiže razlučivost od 15 μm i brzinu vidnog polja od 0,23 s/FOV. Mramorna baza, servo pogoni i precizni vijci osiguravaju stabilnost. Glasovna kontrola i duboko učenje čine rad lakim i točnim. Daljinski pristup putem TCP/IP-a omogućuje nadzor u stvarnom vremenu. Idealan kao stroj za inspekciju tiskanih ploča za male i srednje tvornice.
| Značajka

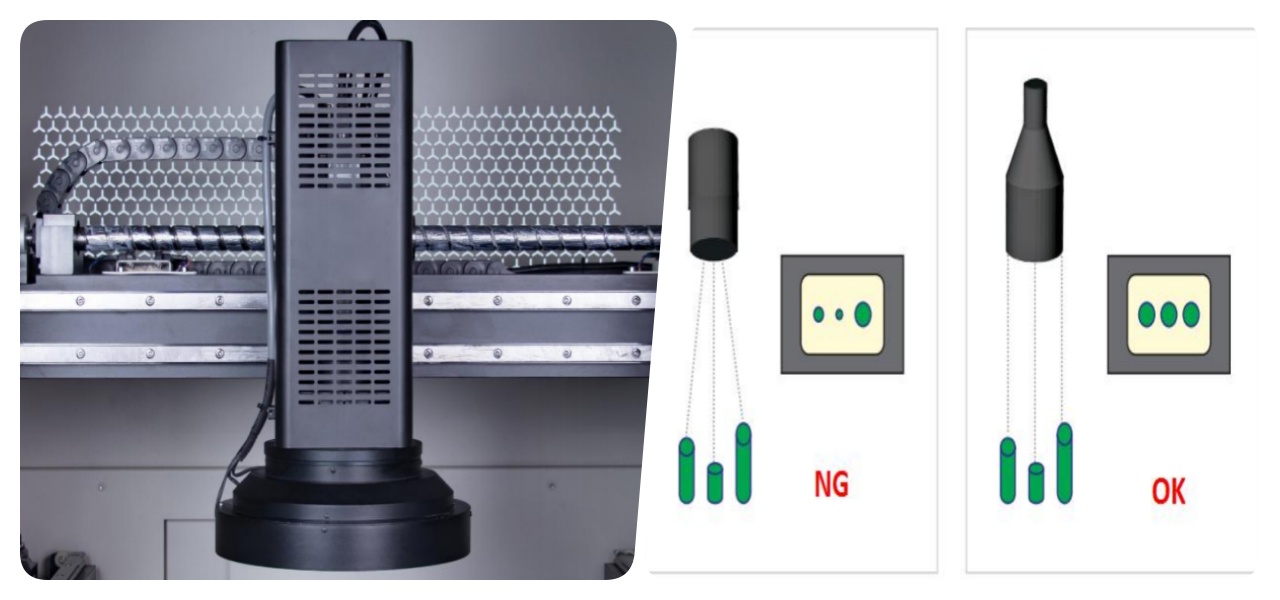

Kamera od 5 MP snima jasne, stabilne slike za precizno otkrivanje kvarova u AOI stroju. Uparen s telecentričnim objektivom, eliminira probleme s paralaksom i refleksijom, učinkovito rješavajući izazove dubinske oštrine. RGB izvor svjetla s više spektra poboljšava vidljivost u svim bojama i kutovima. Ova postavka točno identificira sitne probleme poput nedovoljnog lemljenja ili pomaka komponenti. Algoritmi dubokog učenja optimiziraju prepoznavanje, smanjujući lažno pozitivne rezultate tijekom vremena. Rezultat: pouzdan pregled s minimalnim ručnim podešavanjima.

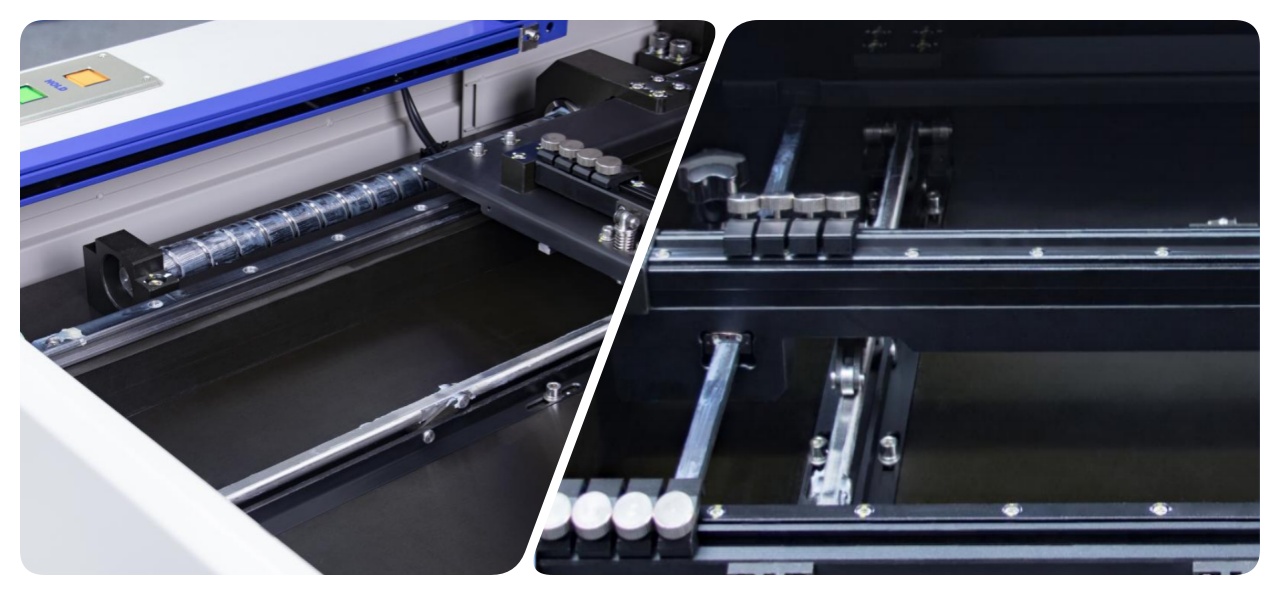

Precizni vijci za brušenje i klizne tračnice daju visoku točnost prijenosa u AOI stroju. Uvezeni Mitsubishi servo motori osiguravaju točno pozicioniranje i ponovljivost. Dvostrano ručno stezanje rubova fleksibilno se prilagođava različitim veličinama PCB-a od 50x50 mm do 400x320 mm. Ovaj sustav podnosi debljine do 5 mm i savijanje unutar ±3 mm. Niske vibracije od mramorne baze podržavaju glatki rad pri brzini od 900 mm/s. Sve u svemu, pruža dosljedno rukovanje PCB-om za izvanmrežne provjere.

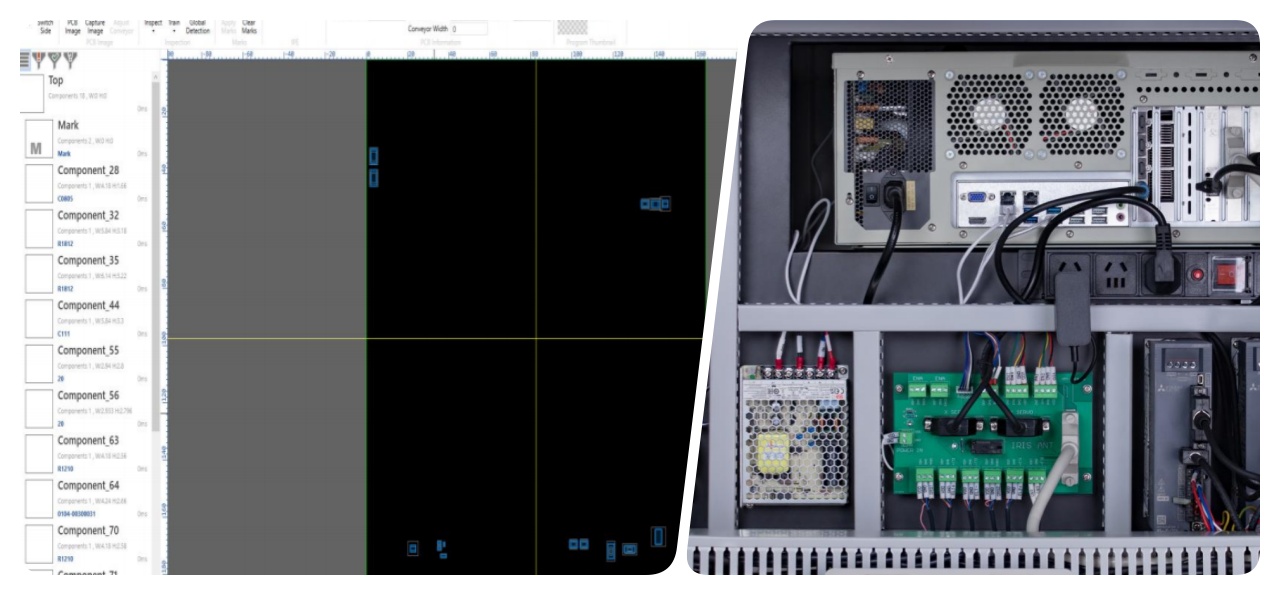

Uvezene električne komponente i strujni krugovi Industrije 4.0 čine AOI stroj izdržljivim i stabilnim. Glasovno upravljanje stvara jednostavno sučelje čovjek-stroj, lako za naučiti. AI algoritmi, analiza vlastitih vektora i OCV otkrivaju nedostajuće dijelove, premošćivanje, pogreške polariteta i još mnogo toga. CAD uvoz i podešavanje brzine automatskog programiranja. SPC podaci bilježe nedostatke za poboljšanje procesa. Modularni dizajn olakšava održavanje.
| Specifikacija
| Model | ICT-V8 | |
| Pikseli kamere | 5 MP | |
| Svjetlo | Multipektalni izvor RGB svjetla velike brzine | |
| Provjera komponenti | Nedostaje, kotrlja se, pomiče se, pogreška polariteta, krivi dio, oštećeno, savijeno, PCB abnormalno, ostaci, preljev ljepila | |
| Operacijski sustav | Windows 10 | |
| PCB veličina | 50*50~400*320 mm | |
| Debljina pcb | 0,5 ~ 5,0 mm | |
| PCB Warpage | ±3,0 mm | |
| Visina komponente | Vrh 25 mm; Dno 110 mm | |
| X/Y vozač | AC servo motor + navojna osovina | |
| Vlast | AC220 50/60Hz, 2.5A | |
| Komunikacija | Smema | |
| Težina | 3500Kg | |
| Dimenzija | 860*1040*1318 mm | |
* ICT nastavlja raditi na kvaliteti i performansama, specifikacije i izgled mogu se ažurirati bez posebne obavijesti.
| Popis SMT linijske opreme
Naša proizvodna linija PCBA visoke kvalitete ima naprednu opremu za učinkovito i precizno sklapanje PCB-a. Potpuno automatizirana SMT linija uključuje utovarivač, automatski pisač za točnu primjenu paste za lemljenje, stroj za odabir i postavljanje za precizno postavljanje komponenti, reflow peć za pouzdano lemljenje i AOI sustav za temeljitu inspekciju grešaka. Ova visokokvalitetna PCBA proizvodna linija osigurava nesmetan rad, visoku pouzdanost i jeftinu SMT montažu, ispunjavajući različite zahtjeve industrije.
| Servis i obuka
ICT nudi potpunu instalaciju, obuku na licu mjesta i stalnu podršku za AOI stroj. Naši inženjeri podučavaju rad, programiranje i održavanje korak po korak. Daljinska pomoć putem TCP/IP-a brzo rješava probleme. Nudimo nadogradnje, optimizaciju procesa i rezervne dijelove širom svijeta. Obuka pokriva analizu nedostataka i korištenje softvera za vaš tim. Uz 20 inženjera i globalnih centara, pomoć je uvijek dostupna.
| Recenzije kupaca
Klijenti vole naše vješte inženjere zbog brzog rješavanja problema i stručnog vodstva. Hvale AOI stroj za precizne, stabilne performanse u svakodnevnoj uporabi. Sigurno pakiranje osigurava sigurnu isporuku bez oštećenja. Brzi odgovori na upite, često unutar nekoliko sati, grade povjerenje. Sve u svemu, pouzdana oprema i usluga premašuju očekivanja.
| Naš certifikat
ICT posjeduje CE za sigurnost, RoHS za usklađenost s okolišem i ISO9001 za upravljanje kvalitetom. Također imamo više patenata za AOI tehnologiju i algoritme. Oni potvrđuju pouzdane, inovativne proizvode. (38 riječi) Čekaj, prilagodi se na 50-80: ICT proizvodi zadovoljavaju globalne standarde s CE certifikatom za sigurnost opreme, RoHS za ograničene tvari i ISO9001 za dosljedne procese kvalitete. Naši patenti pokrivaju ključne inovacije u slikanju, algoritmima i otkrivanju grešaka. Oni osiguravaju pouzdana rješenja visokih performansi za kupce širom svijeta.
| O ICT-u i našoj tvornici
ICT ima interni odjel za istraživanje i razvoj i proizvodnju s 89 zaposlenika, uključujući 20 inženjera, u pogonu od 12.000 m². Brzo rastemo od 2012., opslužujući više od 1600 klijenata u 72 zemlje. Tvornice slijede stroga ispitivanja i sustave kvalitete za izvrsnost. Globalne podružnice pružaju lokalnu podršku. (68 riječi) Čekaj, prilagodi se: ICT ima vlastito istraživanje, razvoj i proizvodnju s 89 zaposlenika i 20 inženjera na 12.000 m² prostora. Brzi rast od 2012. opslužuje više od 1600 klijenata u 72 zemlje. Naše tvornice provode rigorozne inspekcijske procese i pune sustave upravljanja kvalitetom za vrhunsku pouzdanost. Osam podružnica osigurava pokrivenost diljem svijeta.
