| Detalji | specifikacije |
|---|---|

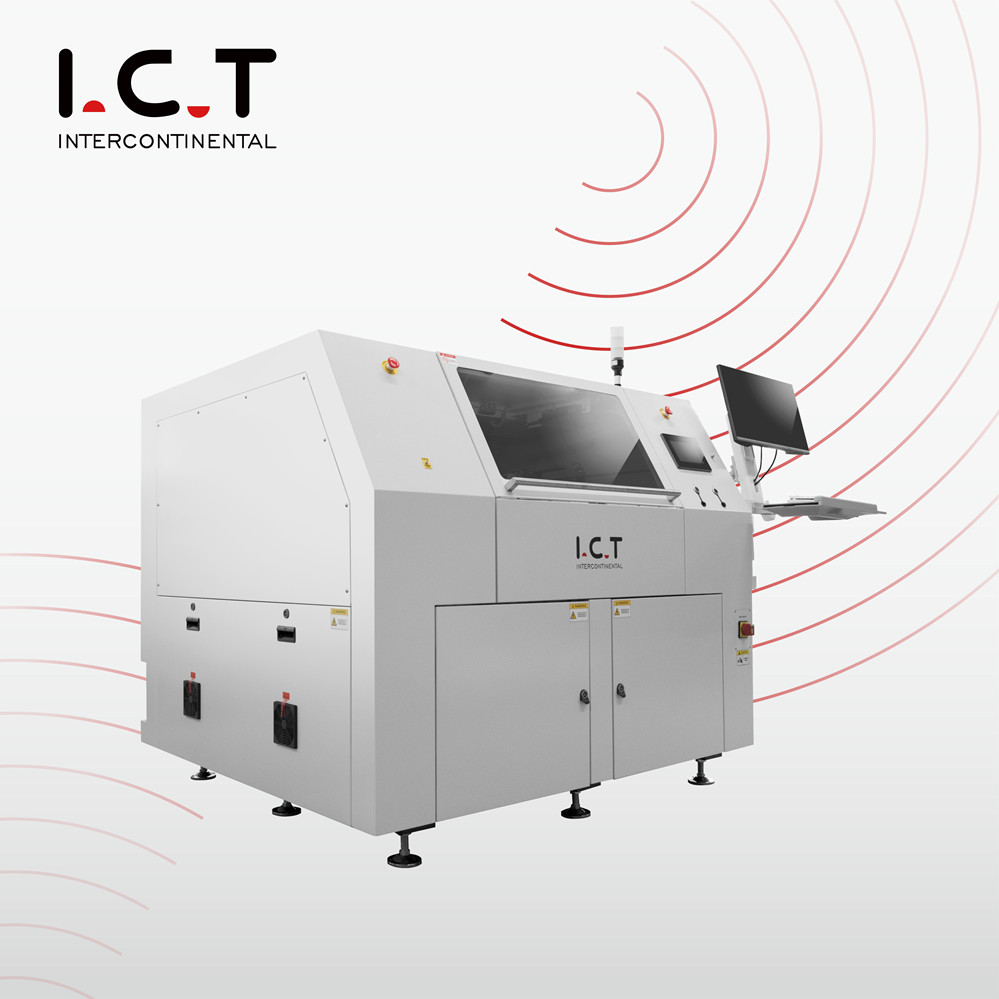

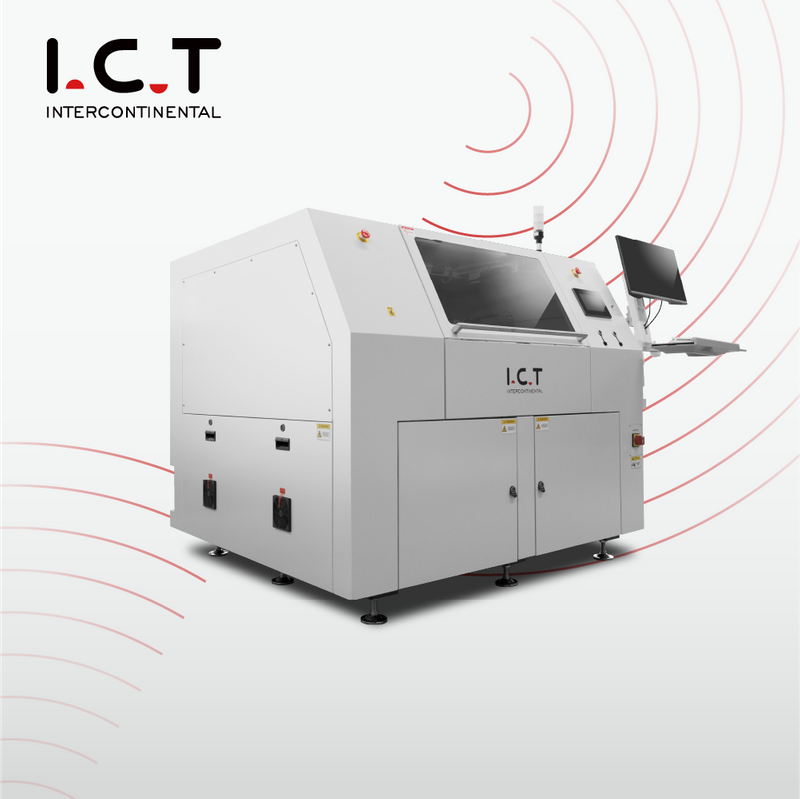

| Model | ICT-A40 |
| Minimalni čip | 0201 (0,6*0,3 mm), opcija: 01005 |
| Sonde | Gornje 4 sonde, opcija: 6 (gornja: 4, donja: 2); 8 (gore: 4, dolje: 4) |
| XYZ vozač | Kuglični vijak |
| Ponovljena točnost pozicioniranja | ±0,02 mm |
| Elastična sila sonde | 120 g (zadano) |
| Nazivni hod sonde | 1,5 mm |
| Min. razmak iglica komponente | 0,20 mm |
| Min. kontaktna pločica | 0,15 mm |
| Z Udaljenost | -3 mm ~ 53 mm |
| Maksimalno područje testiranja | 500 mm 410 mm, opcija: 640 mm 600 mm |
| Min. ispitno područje | 50mm*50mm |
| Vrhunski zazor | 50 mm |
| Razmak od ruba ploče | ≥3 mm |
| Debljina | 0,6 mm-6 mm |
| Maksimalna težina PCB-a | 5 kg, opcija: 10 kg |
| PCB kompenzacija deformacije | Standard |
| XY Ubrzanje | Maks.: 3G |
| Z Ubrzanje | Maksimalno: 20G |
| Visina povrata sonde | Programirano |
| Dubina pritiskanja sonde | Programirano |
| Meko slijetanje sonde | Programirano |
| Testirajte brzinu | Maks. 15 koraka/s |
| Fotoaparat | 2 šarene kamere; Opcija: 4 šarene kamere |
| Pixel | 12M |
| Laserski senzor pomaka | 2 kompleta; Opcija: 4 kompleta |
| Alati za održavanje | 1 set |
| Sonde | 20 |
| Vlast | AC 220V, 50Hz, 2,5KVA (6 sondi: 3,6KVA, 8 sondi: 4,4KVA) |
| Temperatura | 25°C±10°C |
| Vlaga | 30% - 70% |
| OS | Win10 64 Bit Pro, CORE i7+ |
| Umetnuti način rada | Lijevo (desno) unutra, Desno (lijevo) van |
| Izvanmrežni način rada | Lijevo unutra, lijevo van |
| Visina prijenosa | 900±20 mm |
| Širina transportne trake | 50 mm 460 mm; Opcija: 50 mm 630 mm |
| Dimenzija | D1450 Š1400 V1450 mm |
| Težina | 1200 kg |
* ICT nastavlja raditi na kvaliteti i performansama, specifikacije i izgled mogu se ažurirati bez posebne obavijesti.
| Popis SMT linijske opreme
ICT pruža sveobuhvatna SMT proizvodna rješenja koja pokrivaju cijeli proces proizvodnje elektronike od početka do kraja. Naši sustavi integriraju rukovanje pločama, ispis paste za lemljenje, postavljanje komponenti velikom brzinom, inspekciju, lemljenje reflowom i fleksibilne opcije odvajanja uključujući PCB ruter za manje proizvodne potrebe. Podržavamo kupce potpunim planiranjem tvornice, odabirom opreme, profesionalnom instalacijom, obukom operatera i kontinuiranom optimizacijom. Ovaj sveobuhvatni pristup pomaže proizvođačima u industriji pametnih telefona, automobilskoj industriji, medicinskoj industriji i potrošačkoj elektronici da postignu veću učinkovitost, dosljednu kvalitetu i jaku konkurentsku prednost na današnjem tržištu.
| Naziv proizvoda | Svrha u SMT liniji |
|---|---|
| SMD PCB montažna linija | Ful-auto SMT montažna linija ključ u ruke |
| SMT punjač spremnika | Automatski učitava gole PCB-ove u liniju. |
| Pisač za pastu za lemljenje | Precizno ispisuje pastu za lemljenje na PCB jastučićima. |
| SMT stroj za montažu | Precizno montira komponente na tiskane ploče. |
| BGA reflow pećnica | Topi lem za stvaranje čvrstih spojeva. |
| Videozapis o uspjehu korisnika - Instalacija SMT linije u Portugalu
Godine 2026. ICT je isporučio i uspješno instalirao kompletnu SMT proizvodnu liniju za kupca u Portugalu specijaliziranog za automobilsku elektroniku, posebno za proizvodnju automobilskih svjetala i kontrolera. Proizvodna linija uključivala je Flying Probe Tester, besprijekorno integriran s drugom SMT opremom kao što su pick-and-place strojevi i reflow peći. Naši inženjeri pružili su obuku i podršku na licu mjesta, osiguravajući glatku integraciju i optimizirane performanse. Kupac je bio vrlo zadovoljan smanjenim zastojem i poboljšanom brzinom proizvodnje postignutom implementacijom našeg rješenja za testiranje.
| Servis i podrška u obuci
U ICT-u nudimo sveobuhvatna SMT rješenja, uključujući instalaciju i integraciju Flying Probe Testera u vašu cjelokupnu proizvodnu liniju. Naši inženjeri osiguravaju da svi strojevi besprijekorno rade zajedno za maksimalnu učinkovitost. Nudimo detaljnu obuku, uključujući postavljanje, rješavanje problema i rutinsko održavanje, osiguravajući da vaš tim može učinkovito upravljati i optimizirati sustav. S daljinskom podrškom 24/7 pomažemo minimizirati prekide u proizvodnji i održavati visoke operativne standarde.
| Što naši kupci kažu
Klijenti cijene Flying Probe Tester tvrtke ICT zbog njegove sposobnosti brze prilagodbe različitim tipovima PCB-a bez potrebe za dodatnim pričvršćivačima, što ga čini idealnim za proizvodne linije s više proizvoda. Velika brzina sustava, minimalno vrijeme zastoja i precizno otkrivanje grešaka poboljšavaju radnu učinkovitost, smanjujući troškove i osiguravajući rezultate visoke kvalitete. Klijenti često ističu njegovu jednostavnost integracije s drugom SMT opremom, čime se dodatno poboljšava tijek proizvodnje.
| Certifikati i standardi
ICT Flying Probe Tester u potpunosti je usklađen s međunarodnim standardima kao što su CE, RoHS i ISO9001, osiguravajući sigurnost, pouzdanost i usklađenost s okolišem. Ovi certifikati pokazuju našu predanost pružanju visokokvalitetnih, pouzdanih proizvoda koji zadovoljavaju globalne industrijske standarde, osiguravajući da vaša SMT proizvodna linija radi glatko iu skladu s propisima.
| O ICT tvrtki i tvornici
ICT je vodeći pružatelj cjelovitih SMT, DIP i Coating rješenja. S više od 20 godina iskustva, specijalizirani smo za projektiranje i isporuku integriranih rješenja koja optimiziraju svaki aspekt vašeg proizvodnog procesa. Od instalacije opreme do stalne podrške, pomažemo klijentima poboljšati učinkovitost proizvodnje i održati visoku kvalitetu proizvoda. Naša su rješenja implementirana u više od 70 zemalja, pružajući skalabilne, pouzdane rezultate u cijelom globalnom proizvodnom sektoru.
