ICT-SS430
I.C.T
| Izvanmrežni stroj za lemljenje sa selektivnim valom
Izvanmrežni stroj za lemljenje sa selektivnim valom SS550P1, razvijen od strane ICT-a u Kini, vrhunsko je rješenje za lemljenje kroz rupe na PCB-u. Idealan za DIP i potrebe visoke pouzdanosti kao što je automobilska elektronika, drži PCB-ove fiksnima dok pomiče raspršivač i platformu za lemljenje za preciznost.
Potpuna kontrola računala omogućuje spremanje postavki poput temperature i tipa fluksa, osiguravajući ponovljive rezultate. Njegov modularni dizajn prilagođava se različitim izgledima, uz automatsku kalibraciju valova i CCD poravnanje koje povećava kvalitetu. Kao PCB stroj za lemljenje sa selektivnim valovima, savršen je za male do srednje trgovine. 26 godina stručnosti ICT-a potvrđuje njegovo globalno povjerenje i učinak.
| Popis opreme za DIP liniju
Stroj za lemljenje DIP selektivnim valovima ima pouzdan sustav fluksa za točnu primjenu. Koristi njemački visokofrekventni pulsni ventil za raspršivanje sićušnih točkica fluksa s krutim sadržajem ispod 10%, smanjujući otpad. Posuda hvata ostatke za jednostavno čišćenje, a mlaznica na XY platformi postiže preciznost od 0,02 mm. Tlačni spremnici održavaju stabilan protok uz podršku japanskih SMC komponenti. Vidljivi mjerači pojednostavljuju prilagodbe, što ga čini idealnim za čisto, dosljedno lemljenje u skučenim prostorima.
Sustav predgrijanja u ovom izvanmrežnom stroju za lemljenje s valovima učinkovito priprema ploče. Nudi podesivo donje IR grijanje i gornji vrući zrak, pokrivajući široko područje i dostižući 150°C za oko 15 minuta. Pamuk na visokim temperaturama osigurava stabilnu toplinu, s dijelovima vrhunske marke za izdržljivost. Dizajn dodataka bez alata skraćuje vrijeme održavanja. Ova postavka osigurava jake zavare i smanjuje pogreške, što je idealno za malu proizvodnju.
Sustav za lemljenje ističe se naprednim značajkama u PCB stroju za lemljenje s selektivnim valovima. Švedska pumpa PRECIMETER održava val lemljenja stabilnim, uz softver koji kontrolira temperature i protok N2. Posuda od nehrđajućeg čelika s premazom protiv korozije brzo se zagrijava pomoću lijevanog željeza, dok N2 smanjuje talog za čiste spojeve. Obrađuje složene komponente, dajući rezultate visoke kvalitete za DIP aplikacije.
Prijenosni sustav osigurava glatko rukovanje PCB-om u ovom izvanmrežnom stroju za lemljenje s selektivnim valovima. Izrađen od čvrstih profila i valjaka, podržava do 20 kg opterećenja s bočnim i gornjim stezaljkama. Japanski motori ga pokreću pouzdano, s lakoćom se uklapajući u modularne postavke. Ovaj kompaktni dizajn odgovara malim radionicama, održavajući stalan protok za učinkovit rad.
Kontrola je robusna u DIP stroju za lemljenje sa selektivnim valovima s Keyence PLC sustavom koji zadovoljava CE standarde. Globalni dijelovi i Cat-6 kabeli osiguravaju brz, stabilan rad, uz praćenje podataka radi provjere kvalitete. Prilagođava se rastućim potrebama, što ga čini dobrim izborom za male operacije koje traže preciznost.
Operativni sustav pojednostavljuje korištenje ovog izvanmrežnog stroja za selektivno valovito lemljenje. Vođeno CCD programiranje ubrzava postavljanje, s modom slike za provjeru koordinata i praćenje u stvarnom vremenu. Odaberite jezike poput engleskog ili kineskog, uz WiFi ažuriranja putem MES-a. Podaci prate svaku točku lemljenja, olakšavajući obuku novim korisnicima u kompaktnim postavkama.
| Specifikacija
| On-line selektivni valni stroj za lemljenje | ||||
| Model | ICT SS540 | ICT SS550 | ICT SS550P1 | ICT SS550P2 |
| On-line modularni | Sprej + predgrijavanje i lemljenje | Sprej + Predgrijavanje + Lemljenje | Sprej + Predgrijavanje + Lemljenje + Lemljenje | Sprej + Predgrijavanje + Lemljenje + Lemljenje + Lemljenje |
| Sustav lemljenja | ||||
| Količina mlaznice | 1 | 1 | 2 | 3 |
| Količina posude za lemljenje | 1 set | 1 set | 2 set | 3 set |
| Dupli pot (opcija) | N/a | Opcija | Opcija | Opcija |
| Snaga posude za lemljenje | 2,35kw | 2,35kw | 4,70kw | 7,05kw |
| Sustav protoka | ||||
| Spremnik za skladištenje fluksa | 1L | 1L | 2L | 2L |
| Podrška za Flux | Flux alarm, automatski | |||
| Mlaznica za prskanje | Njemački Jet Valve (Spot i line prskanje) 1 set | |||
| Veličina mlaznice za raspršivanje | 130um (180um, 210um opcija) | |||
| Brzina prskanja | 0~20 mm/s | |||
| Brzina kretanja mlaznice za raspršivanje | 0~400 mm/s | |||
| Sustav predgrijavanja | ||||
| Način predgrijavanja | Vrući zrak i IC | Vrući zrak i IC | Vrući zrak i IC | Vrući zrak i IC |
| Područje predgrijavanja | D500*Š500 mm | D500*Š500 mm | D500*Š500 mm | D500*Š500 mm |
| Zona predgrijavanja | Gornji vrući zrak: 2, donji IR: 1 | |||
| Snaga donjeg predgrijanja | Max.12kw | |||
| Gornja snaga predgrijanja | Max.6kw | |||
| Vrijeme zagrijavanja | Otprilike 15 min (postavka 150 ℃) | |||
| Način upravljanja | PC+PLC | |||
| Transportni sustav | ||||
| Veličina PCB-a (s učvršćenjem) | 120*60~500*500 mm | |||
| Zamjena PCB-a | Online | |||
| PCB gornji razmak | 120 mm | |||
| Visina transporta | 900±20 mm | |||
| Transportna širina | 60~500 mm | |||
| Dimenzija: mm | L1850*Š1850*V1480 | D2560*Š1750*V1480 | D2560*Š1950*V1480 | D2600*Š1950*V1480 |
| Težina | Otprilike: 800 kg | Otprilike: 1200 kg | Otprilike: 1300 kg | Otprilike: 1500 kg |

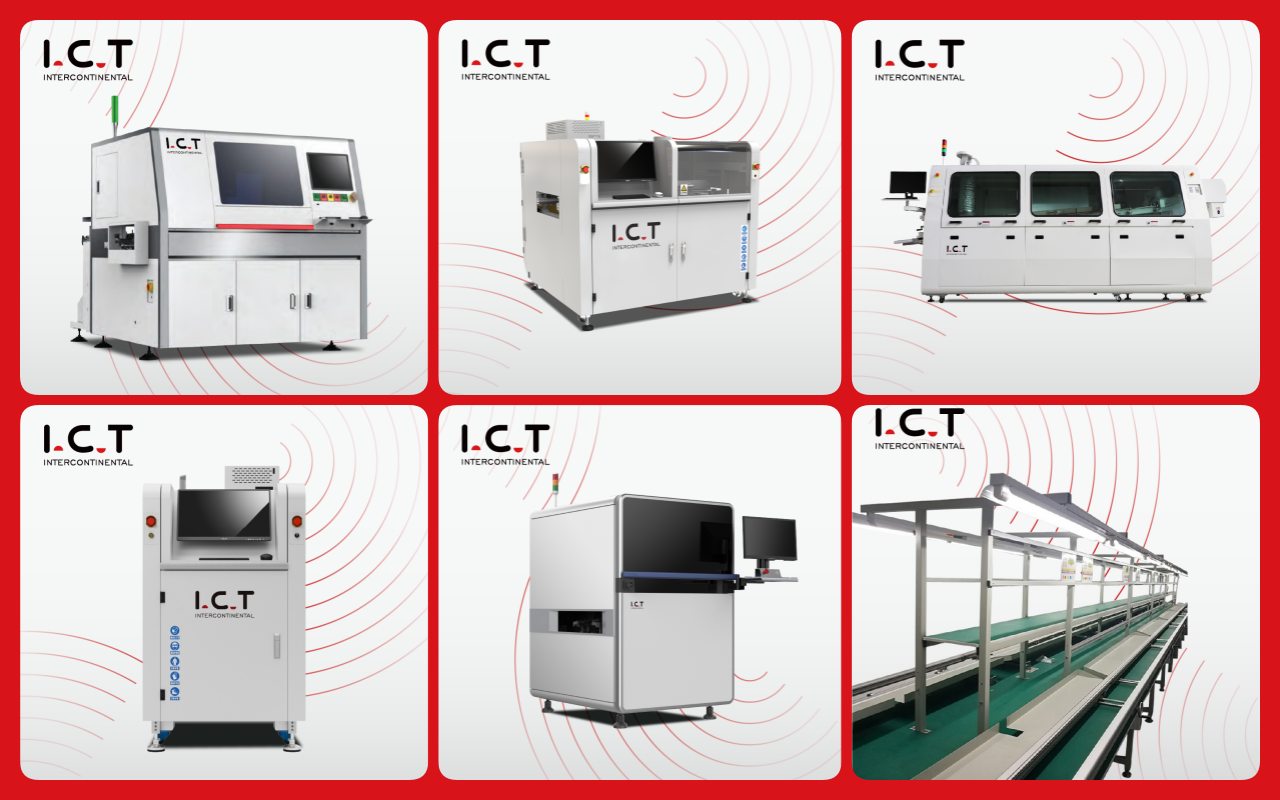

| Popis opreme za DIP liniju
Naša DIP proizvodna linija nudi napredne alate za učinkovito i precizno sklapanje tiskanih ploča. Potpuno automatizirana DIP linija uključuje DIP liniju za umetanje za točno postavljanje komponenti, valni utovarivač za glatki ulaz PCB-a, valni utovarivač za siguran izlaz i liniju za montažnu traku za konačne provjere. Ova visokokvalitetna proizvodna linija za PCB DIP osigurava stabilan rad, pouzdano THT umetanje i ekonomičnu montažu, zadovoljavajući različite potrebe industrije. S modularnim dizajnom i globalnom podrškom iz ICT-a, povećava produktivnost za zadatke kroz rupe.

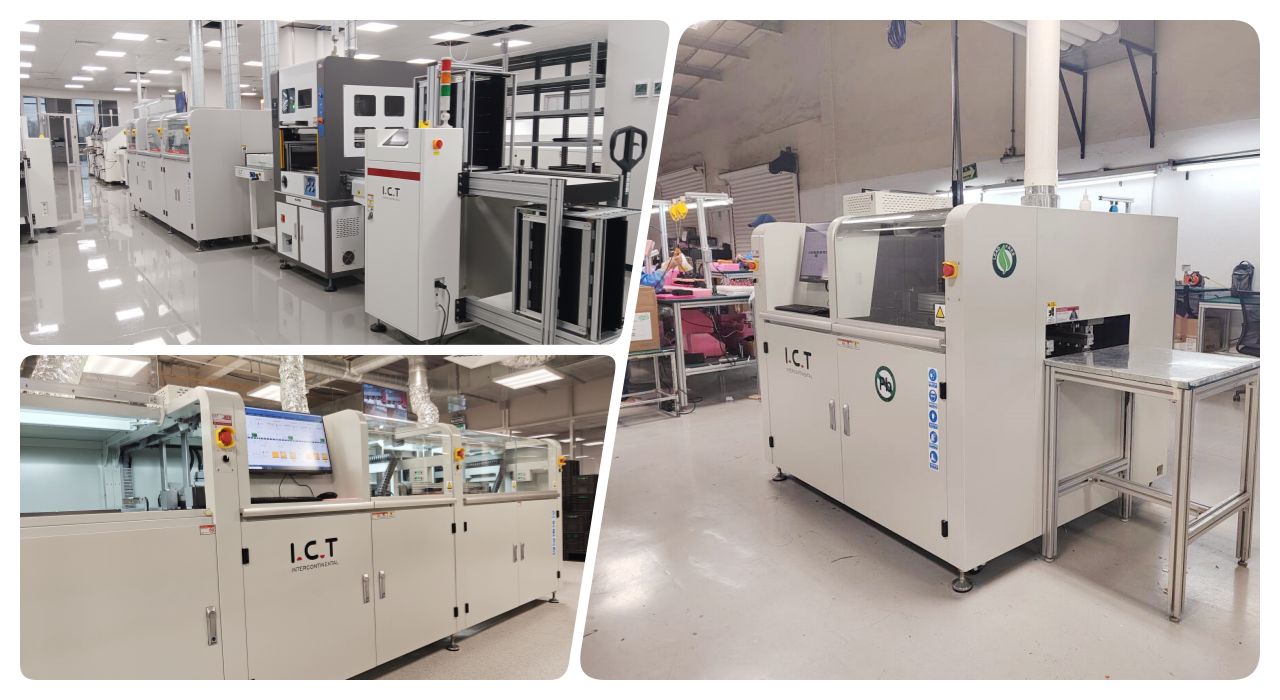

| Videozapis o uspjehu korisnika
Godine 2025. ICT inženjeri posjetili su europskog klijenta kako bi postavili liniju za DIP selektivno lemljenje koja uključuje strojeve JUKI JM100, SS550P1 i OLSR300. Video prikazuje glatki rad cijele linije, s izvanmrežnim strojem za lemljenje sa selektivnim valovima SS550P1 koji daje precizne zavare. Inženjeri su obučili osoblje i fino ugodili opremu, osiguravajući besprijekornu proizvodnju. Klijent je stekao povjerenje u rukovanju visokokvalitetnim sklapanjem PCB-a, zahvaljujući ICT-ovoj stručnoj podršci i pouzdanim performansama DIP stroja za lemljenje s selektivnim valovima.
| Profesionalna usluga i obuka
ICT pruža sveobuhvatnu podršku za izvanmrežni stroj za lemljenje s selektivnim valovima uz postavljanje na licu mjesta i pomoć 24/7. Naši inženjeri nude obuku o radu i održavanju, plus daljinsku pomoć za prilagodbu vašim potrebama. S 26 godina u SMT-u, optimiziramo vašu liniju za učinkovitost. Dugoročni planovi uključuju redovite preglede, osiguravajući da vaša proizvodnja ostane jaka i bezbrižna.
| Pohvale kupaca
Klijenti hvale ICT inženjere za njihovu vještu obuku i brze popravke na izvanmrežnom stroju za lemljenje s selektivnim valovima. Stabilno lemljenje stroja i visoke stope prolaza impresioniraju, uz sigurno pakiranje koje osigurava sigurnu isporuku. Brzi odgovori na probleme održavaju proizvodnju na pravom putu, zarađujući komentare poput, 'ICT podrška je vrhunska', izgrađujući trajno povjerenje.
| Certifikati industrije
Izvanmrežni stroj za lemljenje sa selektivnim valovima ima certifikate CE, RoHS i ISO9001, ispunjavajući globalne standarde sigurnosti i kvalitete. ICT patenti za tehnologiju valova i fluksa ističu inovaciju. Ove vjerodajnice jamče pouzdanu, ekološki prihvatljivu opremu na koju se možete osloniti diljem svijeta.
| O ICT tvrtki i tvornici
ICT predvodi SMT s vlastitim istraživanjem i razvojem i tri tvornice, koje su narasle na 89 zaposlenika tijekom 26 godina. Opslužujemo 1600+ klijenata u 72 zemlje, nudeći DIP i PCB rješenja uz stroga testiranja i sustave kvalitete. Naš izvanmrežni stroj za lemljenje sa selektivnim valovima odgovara malim prostorima, uz podršku globalne podrške. Svakodnevno unosimo inovacije, njegujući partnerstva s više vrijednosti za uspjeh vaše tvornice.
