| Pregled reflow pećnice L10 visoke kvalitete serije L

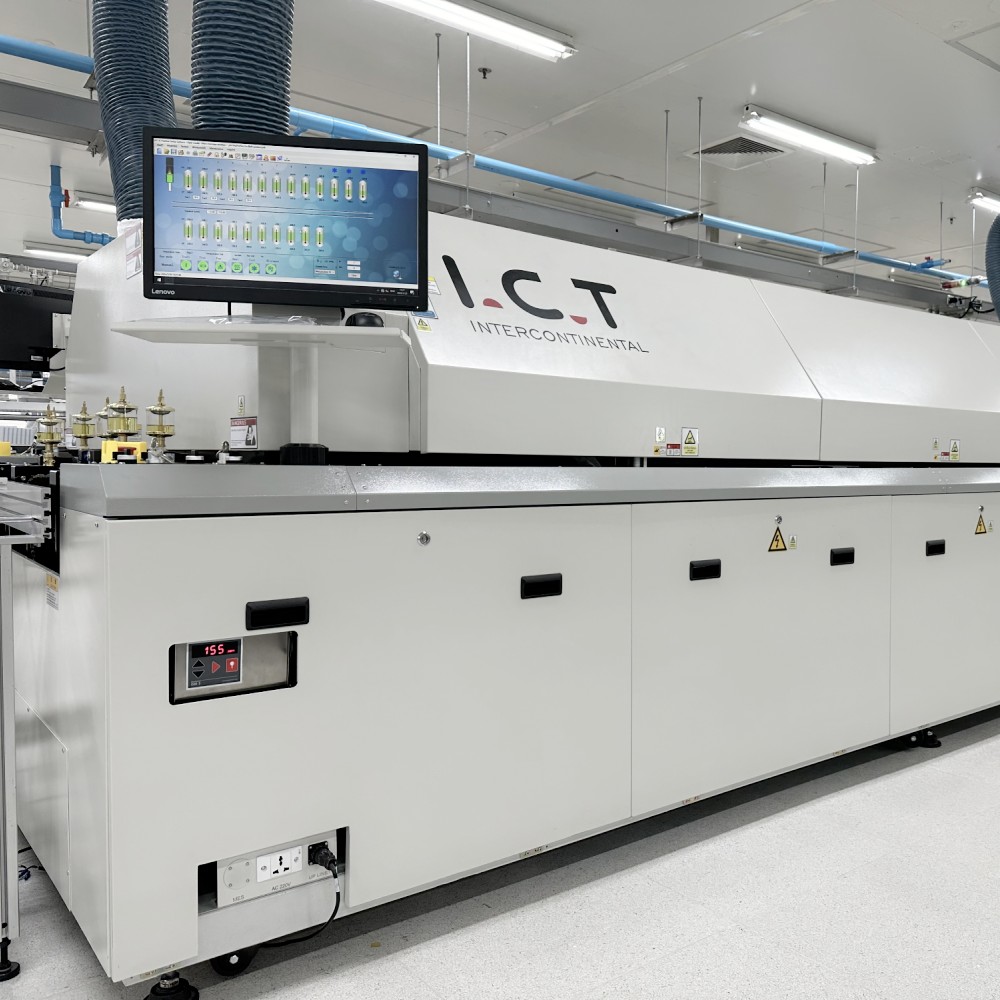

L10 Reflow Oven je pouzdano rješenje za precizno SMT lemljenje. Dizajniran za visokoučinkovitu montažu PCB-a, pruža ravnomjerno zagrijavanje i izvrsne rezultate lemljenja. Njegovo intuitivno sučelje, dizajn koji štedi energiju i kompaktan otisak čine ga idealnim za male i velike proizvodne linije. Uz ICT profesionalnu podršku, instalaciju i obuku, L10 osigurava postojanu kvalitetu, bržu proizvodnju i niže troškove održavanja, što ga čini najboljim izborom za globalne proizvođače elektronike.
| Značajka

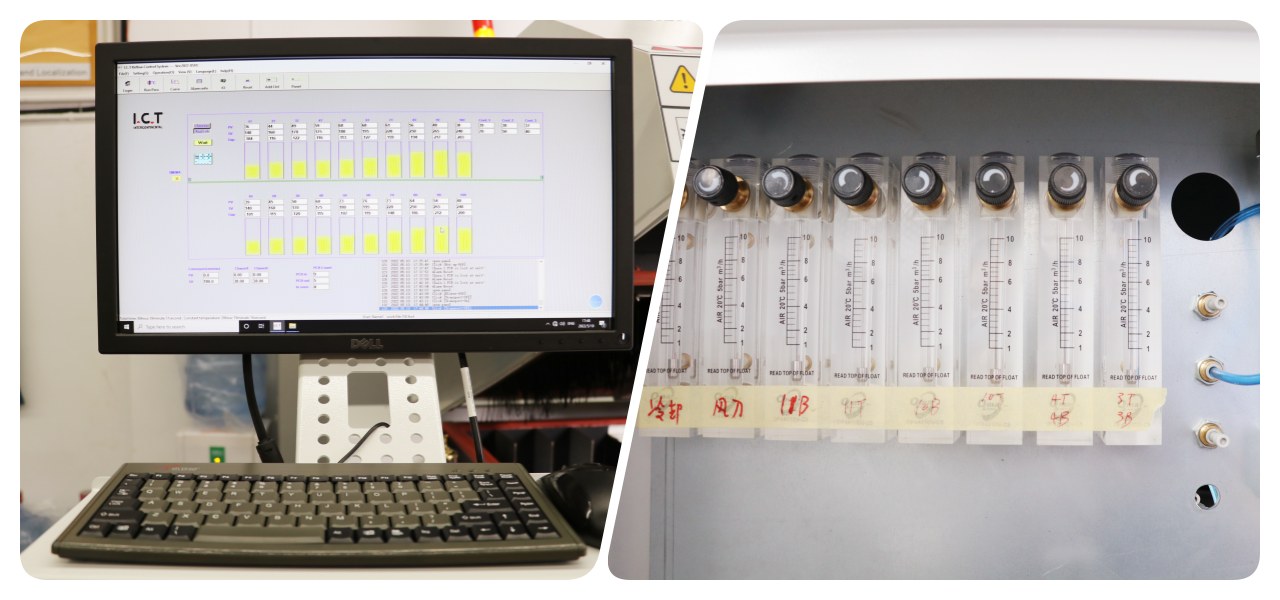

Pećnica L10 Reflow koristi PID+SSR kontrolu za točnost od ±1°C u svim zonama grijanja. Neovisna regulacija gornje i donje zone omogućuje bezstupanjsko podešavanje brzine, idealno za različite potrebe lemljenja PCB-a. Visokoučinkoviti grijači i ploče od aluminija i cinka osiguravaju brzi povrat topline i ravnomjernu raspodjelu topline. Ovaj sustav podržava složene profile lemljenja, pogodne za potrošačku elektroniku, automobilske dijelove i druge aplikacije visokog standarda, osiguravajući dosljednu kvalitetu lemljenja.
Učinkovit sustav grijanja

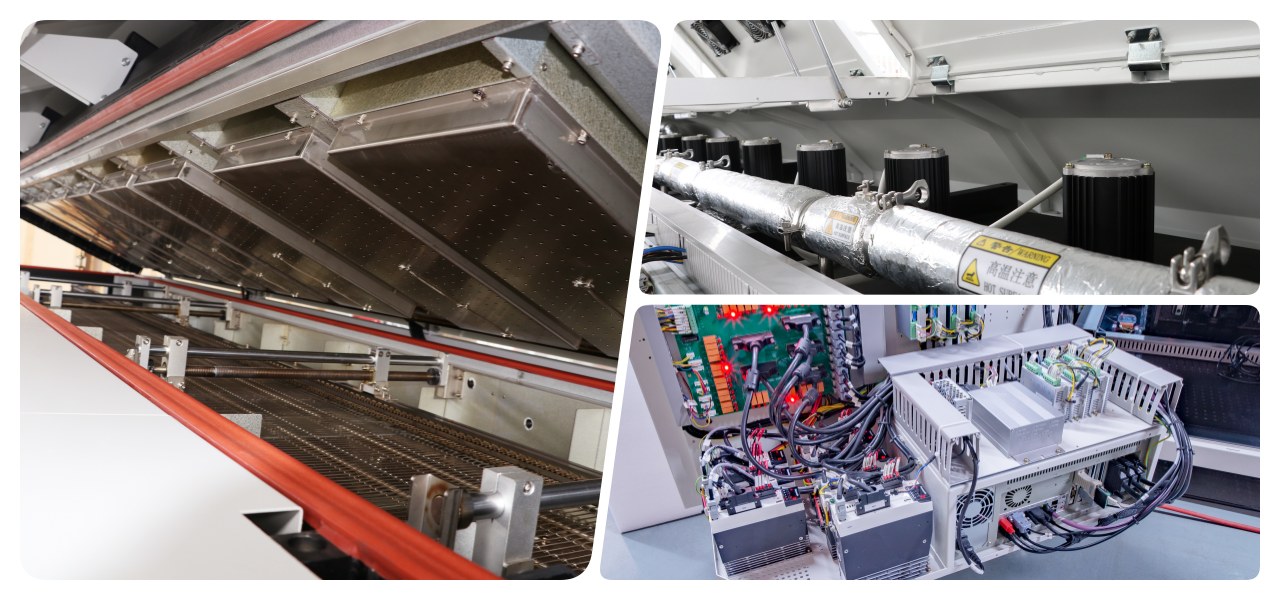

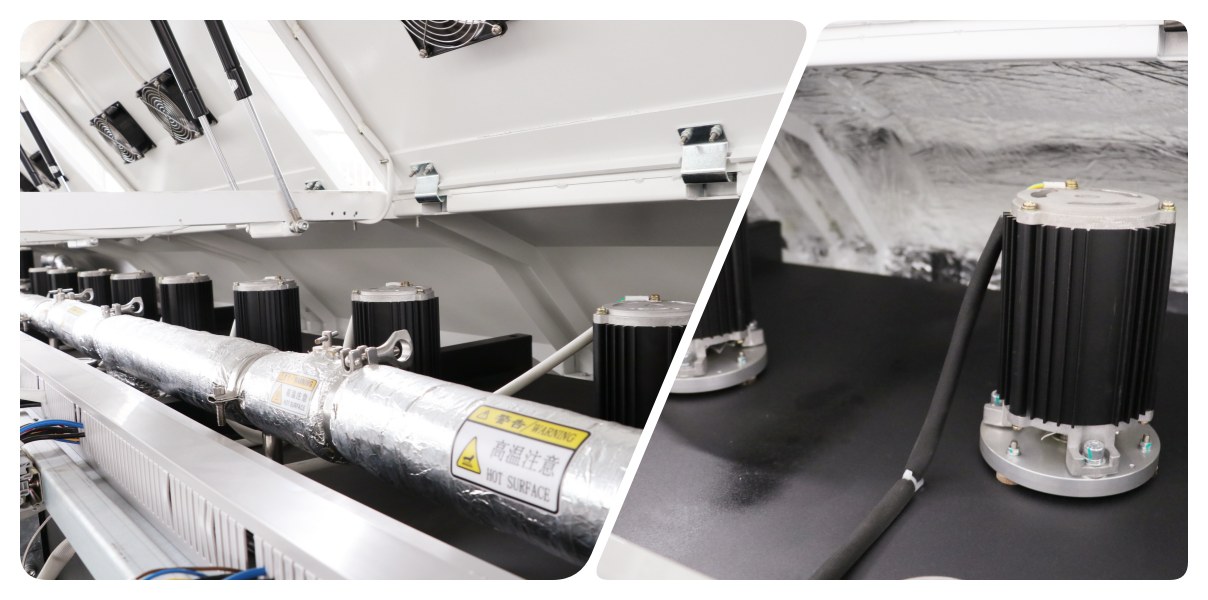

Opremljen visokokvalitetnim grijaćim modulima, L10 postiže brzo zagrijavanje i optimalnu ujednačenost topline. Dugotrajni grijači s visokom osjetljivošću minimaliziraju toplinsku inerciju, dok napredni sustav protoka zraka osigurava ravnomjerno zagrijavanje svih PCB ploča. Kao pećnica za reflow vrući zrak bez olova, smanjuje potrošnju energije dok zadržava izvrsne performanse lemljenja, što je čini savršenom za male do srednje količine proizvodnje.
Transportni sustav L10 koristi mrežastu traku u kombinaciji s vodilicama, koje stabilno podržavaju PCB-ove različitih veličina. Zatezanje pomoću opruge sprječava klizanje remena, dok kontrola brzine u zatvorenoj petlji održava odstupanje unutar ±2%. Opcijske dvostruke tračnice i središnji nosači omogućuju različite postavke proizvodnje. Ovo osigurava glatko i pouzdano kretanje PCB-a kroz sve zone grijanja, smanjujući kvarove i vrijeme zastoja.
| Specifikacija SMT reflow pećnice
Model | L8 | L10 |
Dimenzija (D*Š*V)mm | 5000x1300x1530 | 5800x1300x1530 |
Težina | cca. 2100KG | cca. 2315 KG |
Broj zona grijanja | Gore8/Dolje8 | Gore 10/Dolje 10 |
Duljina zona grijanja | 3110 mm | 3892 mm |
Podešavanje širine tračnice | Ručno podešavanje (opcija: automatsko) | |
Volumen ispušnih plinova | 10M3/min*2 Ispuh | |
Upravljački sustav | PLC+računalo | |
Metoda kontrole temperature | PID + SSR | |
Agent prijenosa | Lanac + Mrežica | |
Potrebno električno napajanje | 5-žilni sustav 3P, N, PE 380 VAC ± 5%, 50 Hz. Ostali naponi na upit | |
Snaga za zagrijavanje | 64KW | 80KW |
Potrošnja energije | 10KW | 12KW |
Vrijeme zagrijavanja | Otprilike 25 minuta | |
Temp. Raspon postavki | Sobna temperatura-- 300°C | |
Visina transportne trake | 900+/-20 mm | |
Raspon brzine pokretne trake | 300~2000 mm/mi | |
Fiksna strana tračnice | Prednji fiksni (Opcija: stražnji fiksni) | |
Metoda hlađenja | Motor s prisilnim zrakom i ventilator (standardno) | |
| Popis SMT linijske opreme

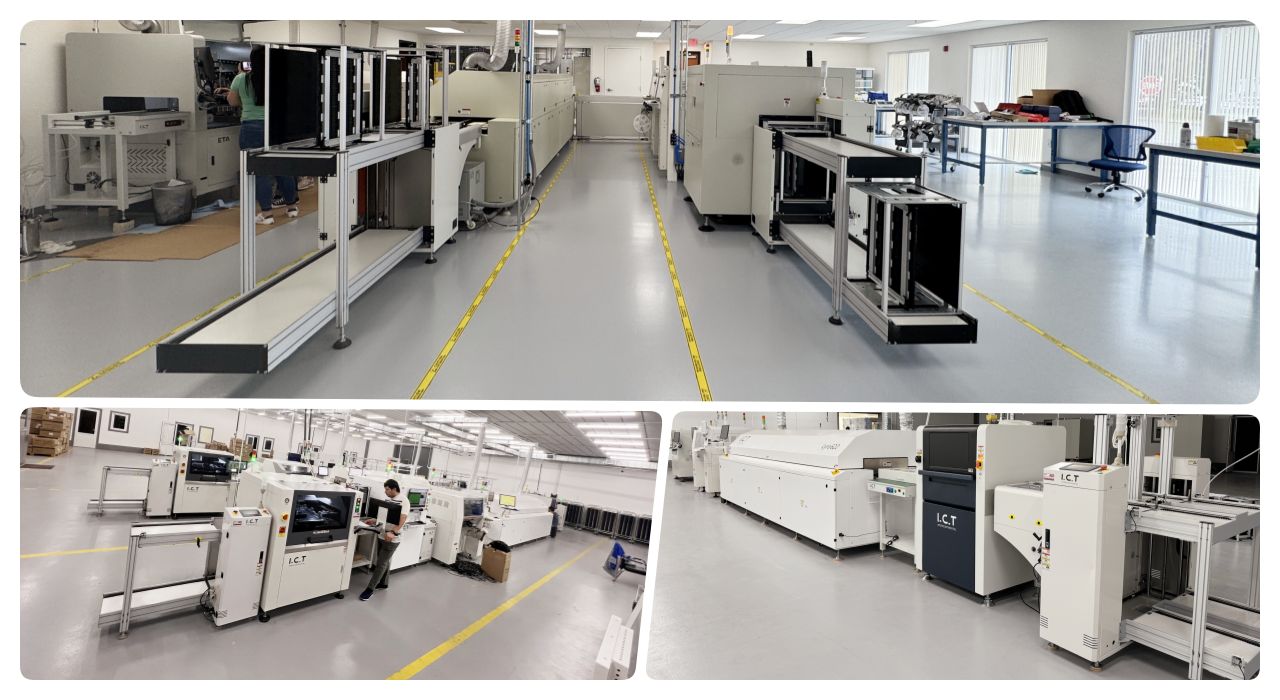

Naša proizvodna linija PCBA visoke kvalitete ima naprednu opremu za učinkovito i precizno sklapanje PCB-a. Potpuno automatizirana SMT linija uključuje utovarivač, automatski pisač za točnu primjenu paste za lemljenje, stroj za odabir i postavljanje za precizno postavljanje komponenti, reflow peć za pouzdano lemljenje i AOI sustav za temeljitu inspekciju grešaka. Ova visokokvalitetna PCBA proizvodna linija osigurava nesmetan rad, visoku pouzdanost i jeftinu SMT montažu, ispunjavajući različite zahtjeve industrije.
| Videozapis o uspjehu korisnika
Naš klijent iz Uzbekistana posjetio je ICT tvornicu kako bi pregledao kompletnu SMT proizvodnu liniju koju je kupio. Posjet je uključivao vrhunsku opremu kao što je L10 reflow pećnica, DECAN S1 pick-and-place stroj, 5151 pisač, AOI AI-5146, NG/OK utovarivač, linija za sklapanje trake, mješalica za lemnu pastu i rashladni ormar za lemnu pastu. Pohvalili su dosljednu kvalitetu lemljenja, glatki rad stroja i naše profesionalno vodstvo na licu mjesta, potvrđujući pouzdana i visokoučinkovita SMT rješenja ICT-a.
| Stručno osposobljavanje i podrška
ICT pruža sveobuhvatnu obuku i podršku za svu opremu, uključujući L10 reflow pećnicu. Naši inženjeri vode klijente kroz instalaciju, rad i održavanje, osiguravajući glatko pokretanje proizvodnje. Nudimo prilagođena rješenja, daljinsku podršku i brze odgovore na pitanja, pomažući klijentima da povećaju učinkovitost opreme i smanje vrijeme zastoja. Naša profesionalna usluga jamči pouzdan i dugotrajan rad i zadovoljstvo klijenata.
| Pohvale kupaca

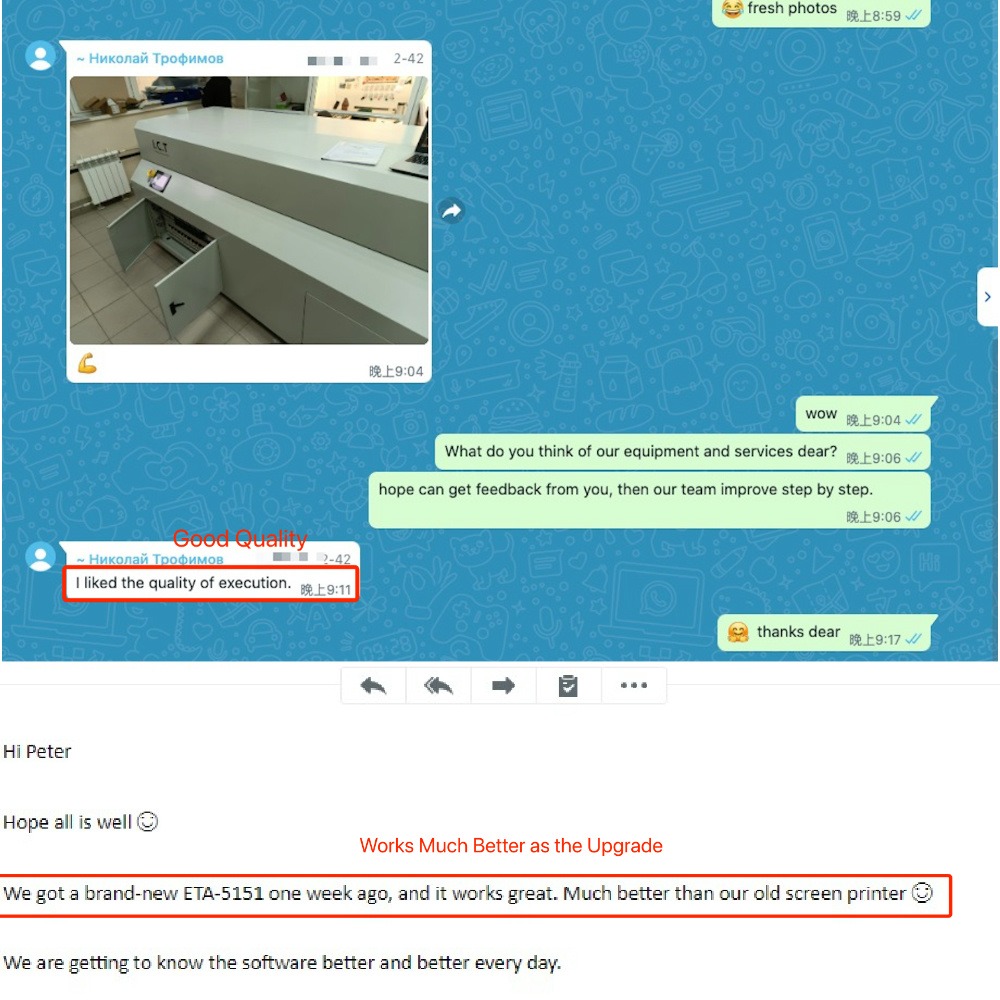

Klijenti cijene profesionalnost i predanost ICT inženjera, pouzdanu izvedbu naših reflow peći, pažljivo pakiranje za otpremu i naš brzi odgovor na upite. Mnogi kupci ističu našu učinkovitu podršku pri instalaciji i dosljedno tehničko vodstvo, čime se osigurava gladak i produktivan rad SMT linije.
| Naš certifikat
ICT proizvodi, uključujući L10 Reflow Oven, posjeduju CE, RoHS i ISO9001 certifikate, kao i patentiranu tehnologiju. Ovi certifikati jamče sukladnost s međunarodnim standardima kvalitete i sigurnosti, pružajući klijentima povjerenje u pouzdanost, performanse i trajnost.
| O ICT-u i našoj tvornici
ICT ima svoje pogone za istraživanje i razvoj i proizvodnju s velikom radnom snagom i brzim rastom tijekom posljednjih godina. Uslužujemo klijente širom svijeta u više zemalja, pružajući profesionalna SMT rješenja. Naša tvornica slijedi stroge postupke testiranja i sustave upravljanja kvalitetom, osiguravajući da svaki proizvod zadovoljava visoke standarde. Uz veliko iskustvo i sveobuhvatnu podršku, ICT je pouzdani partner za proizvodnju elektronike u cijelom svijetu.
