ICT-SS550
I.C.T
| On-line selektivni valni stroj za lemljenje

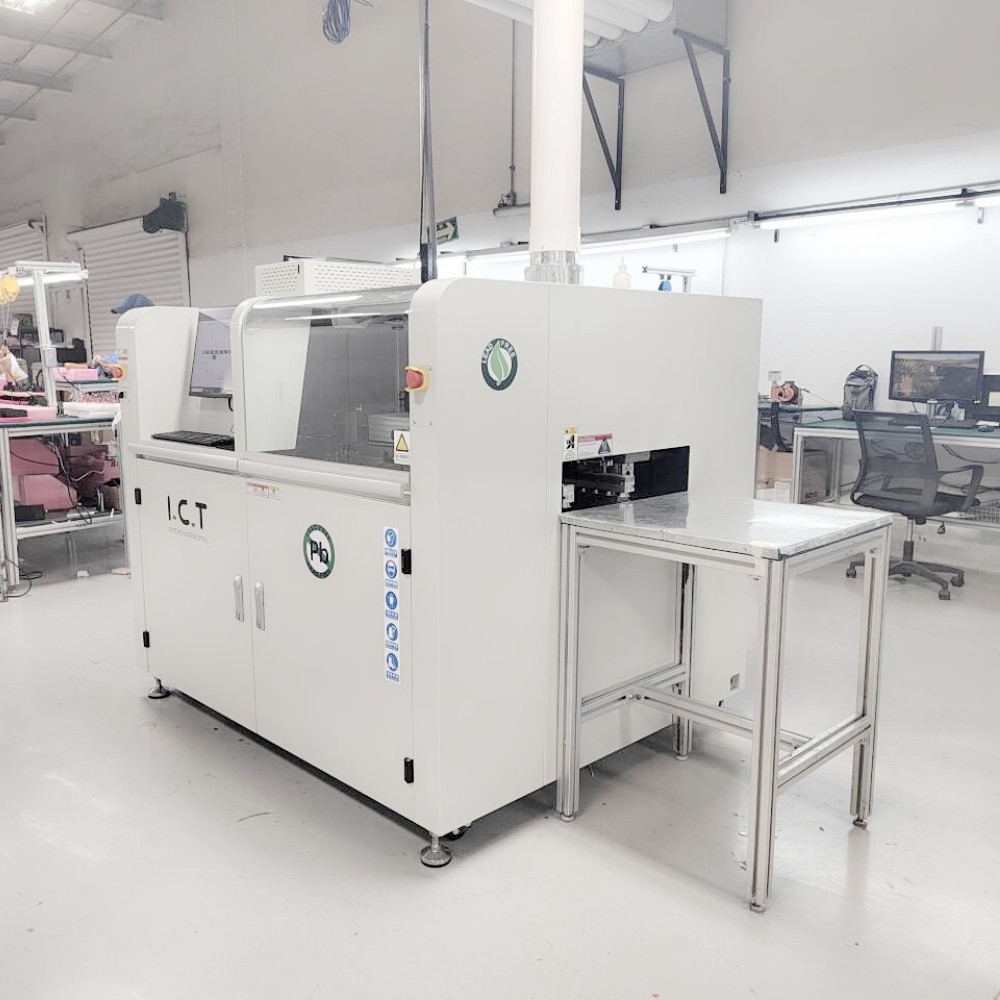

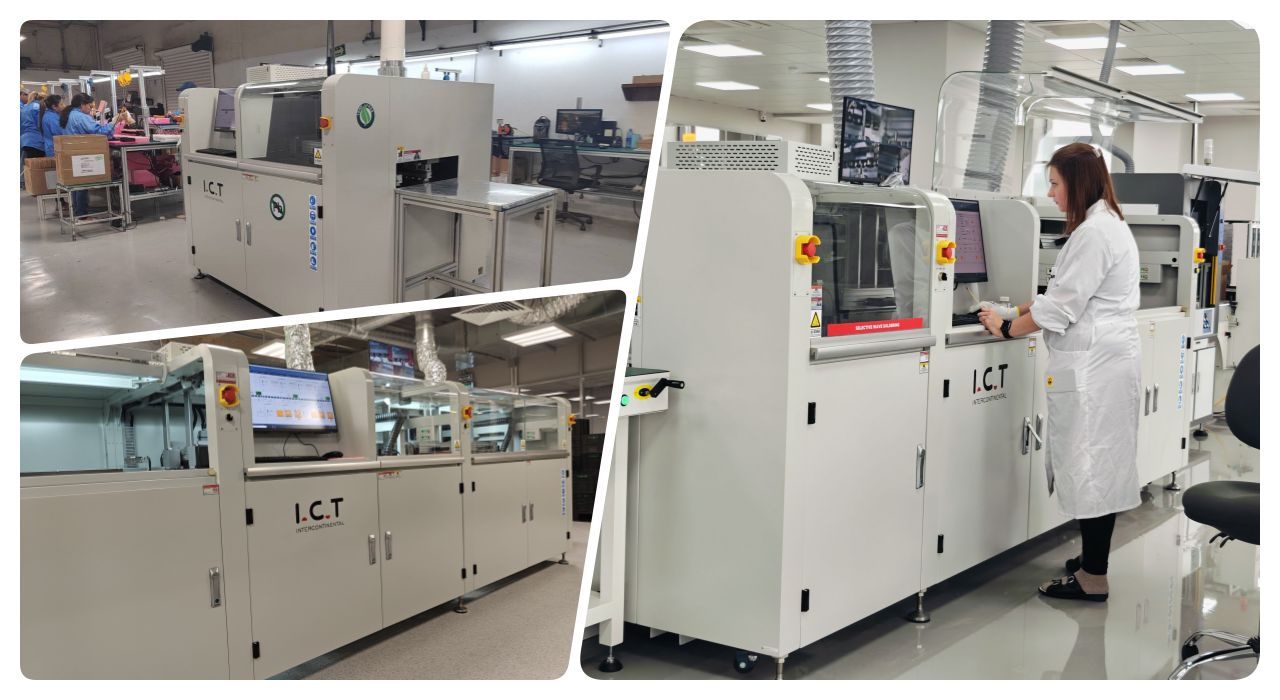

Stroj za lemljenje sa selektivnim valovima, koji je razvio i sastavio ICT u Kini, uređaj je vrhunskih performansi dizajniran za fleksibilne procese lemljenja velikog volumena. Ima jedinstven dizajn gdje PCB ostaje fiksiran dok se platforma za raspršivanje i lemljenje pomiče, osiguravajući učinkovito i stabilno zavarivanje.
Strojem u potpunosti upravlja računalo, što korisnicima omogućuje postavljanje i spremanje parametara kao što su putanje kretanja, temperatura lemljenja i vrsta fluksa, čime se osigurava izvrsna sljedivost i ponovljiva kvaliteta. Njegov modularni SMEMA online prijenos podržava različite konfiguracije proizvodnih linija. Uz automatsku kalibraciju visine vala i pozicioniranje CCD oznake, održava visoku preciznost. ICT, s više od 25 godina iskustva, pruža pouzdana rješenja za više od 1600 kupaca u 72 zemlje, čineći ovaj stroj pouzdanim izborom za PCB i proizvodnju automobilske elektronike.
| Popis opreme za DIP liniju

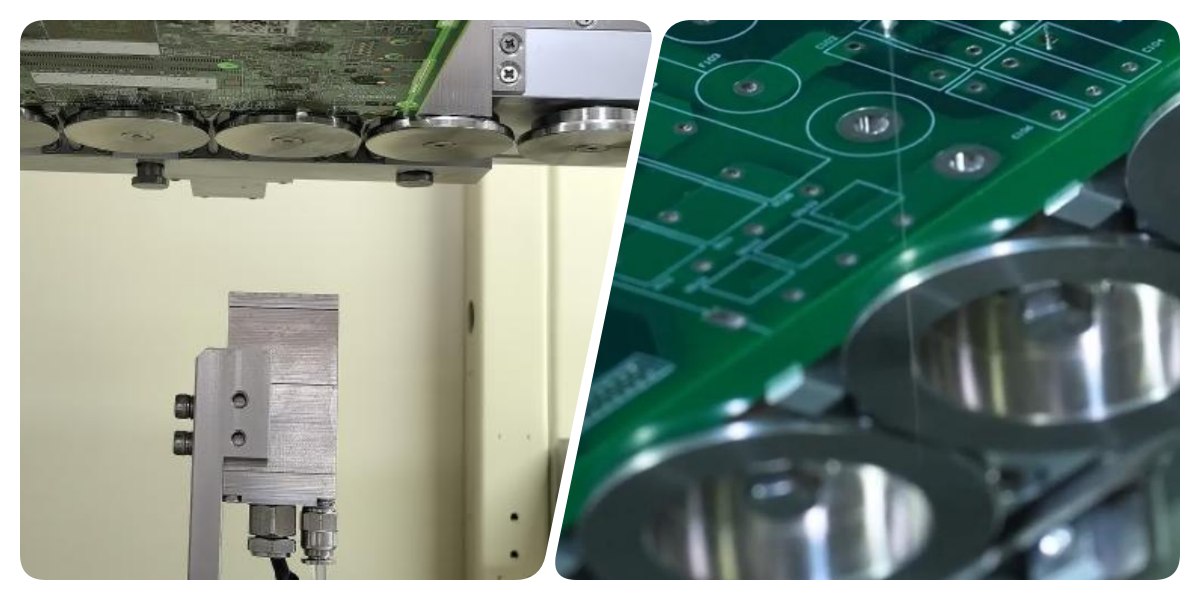

Stroj za lemljenje sa selektivnim valovima ima vrhunski sustav fluksa za preciznu primjenu. Koristi visokofrekventni pulsni injekcijski ventil za isporuku malih, jednolikih točaka fluksa s čvrstim sadržajem ispod 10%, osiguravajući optimalne rezultate fluksa. Tlačni spremnik održava stabilan tlak protoka bez obzira na upotrebu, dok posuda ispod mlaznog ventila skuplja ostatke radi lakšeg održavanja. Mlaznica, postavljena na XY platformu s ponovljivošću od 0,02 mm, i japanskim SMC pneumatskim komponentama, pruža pouzdanu i učinkovitu izvedbu.

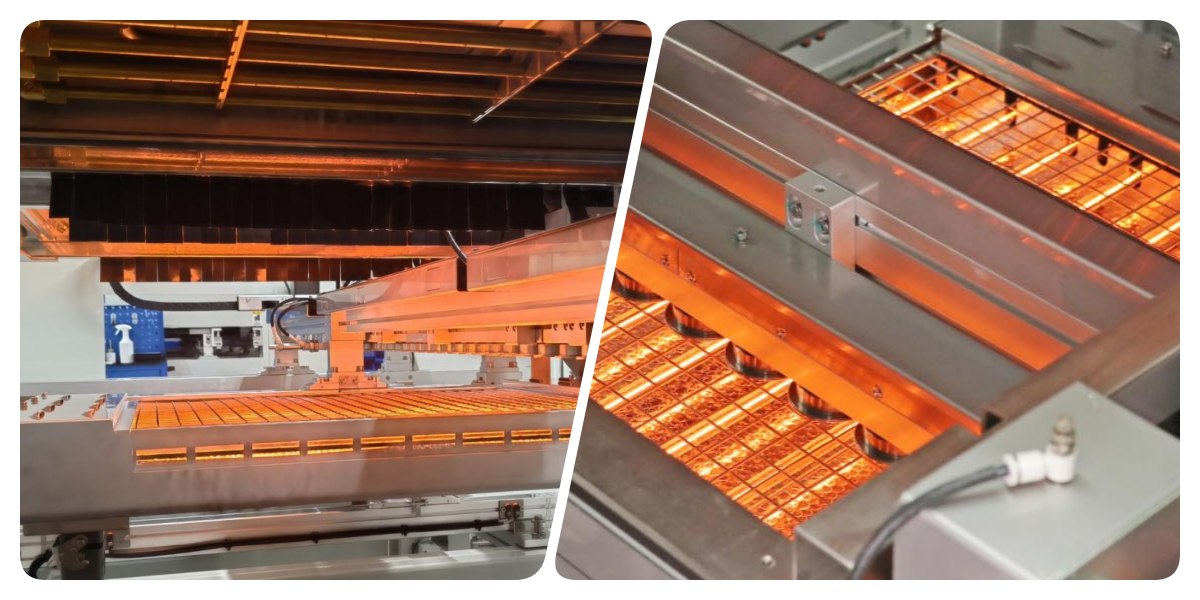

Sustav predgrijanja dizajniran je za povećanje učinkovitosti zavarivanja uz robusnu postavku. Uključuje standardno donje predgrijanje i podesivi IR grijač na vrhu za učinkovito i stabilno provođenje topline. Struktura maksimizira područje predgrijavanja, a sveobuhvatni visokotemperaturni pamuk osigurava postojane temperature. Uz dijelove vrhunske marke koji generiraju toplinu i plug-in dizajn za održavanje bez upotrebe alata, nudi servisiranje bez muke za nesmetanu proizvodnju.

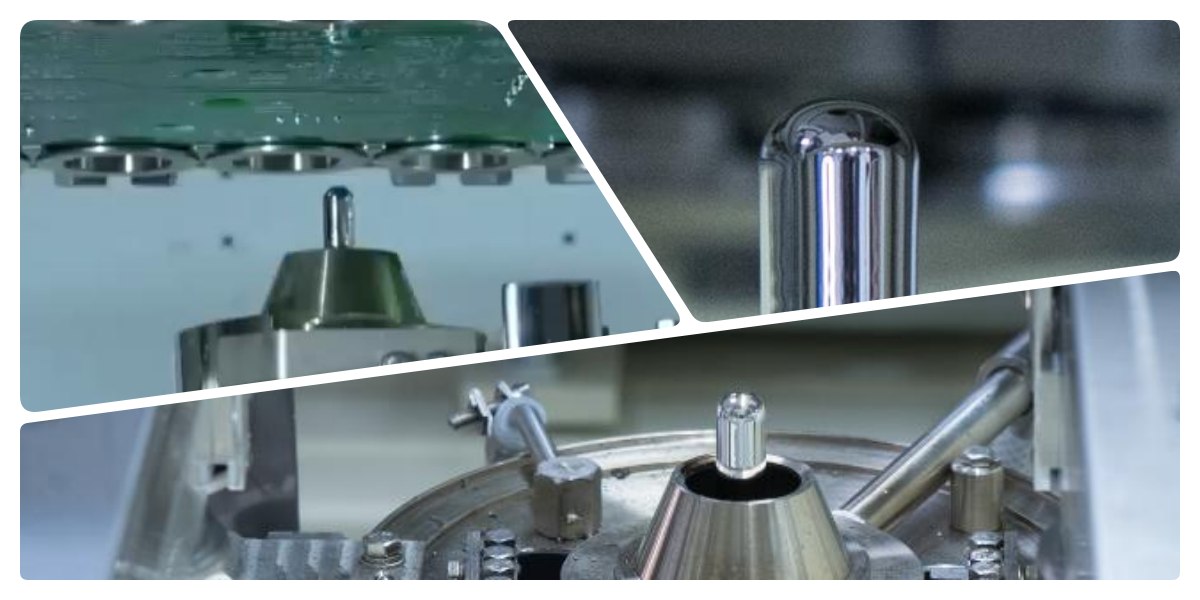

Sustav lemljenja pruža vrhunske performanse s naprednom tehnologijom. Elektromagnetska pumpa osigurava stabilnost i pouzdanost vrha lema, dok softver kontrolira temperaturu lema, temperaturu N2, visinu vala i kalibraciju. Posuda za lemljenje od titana, u kombinaciji s grijačem od lijevanog željeza, sprječava curenje i brzo se zagrijava. N2 mrežni sustav grijanja poboljšava vlaženje i smanjuje talog, osiguravajući visokokvalitetne lemljene spojeve.

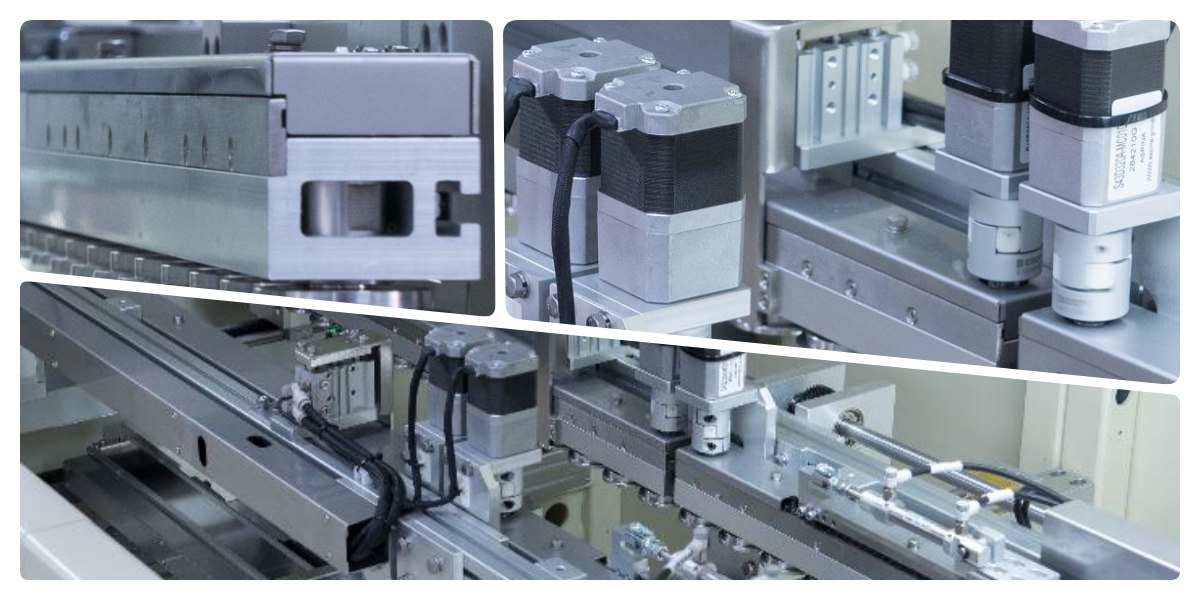

Prijenosni sustav nudi izdržljivost i stabilnost za besprijekoran rad. Izrađen s posebnim materijalnim profilima i promišljenim dizajnom, uključuje trodijelni valjkasti modul i PCBA bočni/gornji sustav stezanja za pričvršćivanje ploča. Podebljana prilagođena tračnica podržava teret od 20 kg, s neovisnom kontrolom svakog transportnog područja koju pokreću japanski motori i pneumatika, osiguravajući precizno kretanje bez sudara.

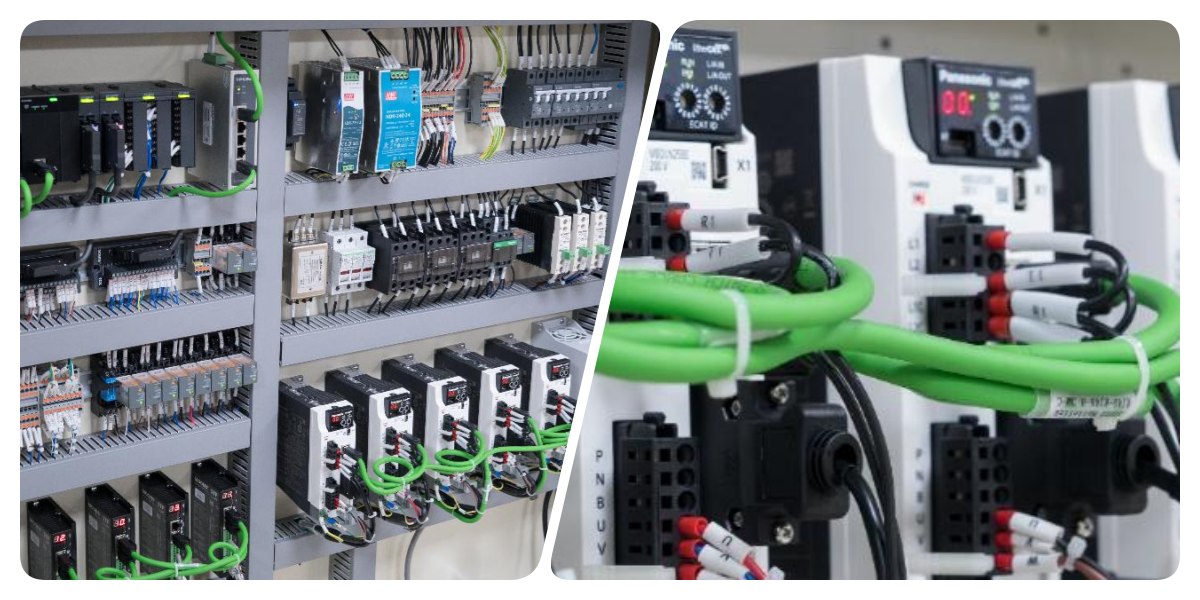

Kontrolni sustav pruža pouzdane i proširive performanse. Sadrži vrhunski sustav upravljanja sabirnicom modula PLC+ koji je usklađen sa standardima CE i Industrija 4.0, čime se povećava kapacitet i stabilnost. Opremljen globalnim visokokvalitetnim električnim dijelovima i Cat-6 mrežnim kabelima, osigurava brzu komunikaciju i brzo reagiranje, što ga čini čvrstim temeljem za stroj.

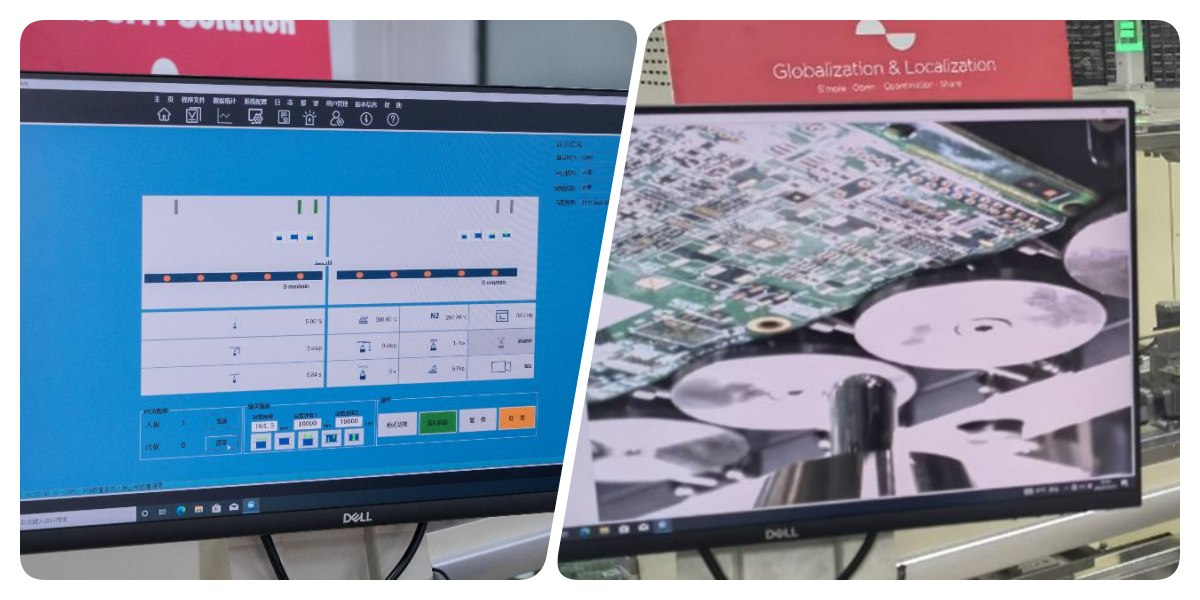

Operativni sustav povećava upotrebljivost s intuitivnim dizajnom. Nudi vođeni način programiranja s CCD brzim programiranjem i automatskom identifikacijom mlaznica za učinkovitost. Programiranje slike omogućuje korekciju i provjeru koordinata, dok sučelje za vizualizaciju podataka u stvarnom vremenu omogućuje prebacivanje jednim gumbom na praćenje CCD lemljenja. Dostupan na više jezika kao što su kineski, engleski i japanski, odgovara globalnoj publici.
| Specifikacija
| On-line selektivni valni stroj za lemljenje | ||||
| Model | ICT SS540 | ICT SS550 | ICT SS550P1 | ICT SS550P2 |
| On-line modularni | Sprej + predgrijavanje i lemljenje | Sprej + Predgrijavanje + Lemljenje | Sprej + Predgrijavanje + Lemljenje + Lemljenje | Sprej + Predgrijavanje + Lemljenje + Lemljenje + Lemljenje |
| Sustav lemljenja | ||||
| Količina mlaznice | 1 | 1 | 2 | 3 |
| Količina posude za lemljenje | 1 set | 1 set | 2 set | 3 set |
| Dupli pot (opcija) | N/a | Opcija | Opcija | Opcija |
| Snaga posude za lemljenje | 2,35kw | 2,35kw | 4,70kw | 7,05kw |
| Sustav protoka | ||||
| Spremnik za skladištenje fluksa | 1L | 1L | 2L | 2L |
| Podrška za Flux | Flux alarm, automatski | |||
| Mlaznica za prskanje | Njemački Jet Valve (Spot i line prskanje) 1 set | |||
| Veličina mlaznice za raspršivanje | 130um (180um, 210um opcija) | |||
| Brzina prskanja | 0~20 mm/s | |||
| Brzina kretanja mlaznice za raspršivanje | 0~400 mm/s | |||
| Sustav predgrijavanja | ||||
| Način predgrijavanja | Vrući zrak i IC | Vrući zrak i IC | Vrući zrak i IC | Vrući zrak i IC |
| Područje predgrijavanja | D500*Š500 mm | D500*Š500 mm | D500*Š500 mm | D500*Š500 mm |
| Zona predgrijavanja | Gornji vrući zrak: 2, donji IR: 1 | |||
| Snaga donjeg predgrijanja | Max.12kw | |||
| Gornja snaga predgrijanja | Max.6kw | |||
| Vrijeme zagrijavanja | Otprilike 15 min (postavka 150 ℃) | |||
| Način upravljanja | PC+PLC | |||
| Transportni sustav | ||||
| Veličina PCB-a (s učvršćenjem) | 120*60~500*500 mm | |||
| Zamjena PCB-a | Online | |||
| PCB gornji razmak | 120 mm | |||
| Visina transporta | 900±20 mm | |||
| Transportna širina | 60~500 mm | |||
| Dimenzija: mm | L1850*Š1850*V1480 | D2560*Š1750*V1480 | D2560*Š1950*V1480 | D2600*Š1950*V1480 |
| Težina | Otprilike: 800 kg | Otprilike: 1200 kg | Otprilike: 1300 kg | Otprilike: 1500 kg |
| Popis opreme za DIP liniju

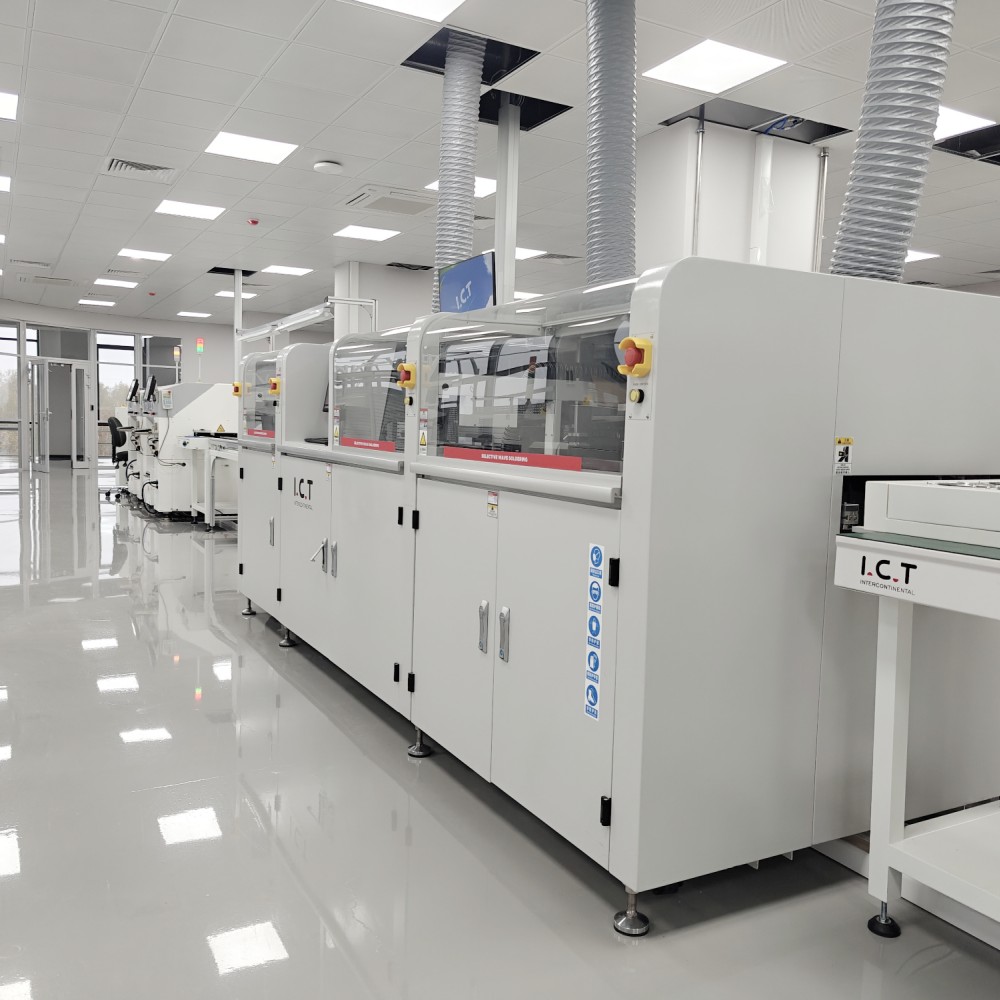

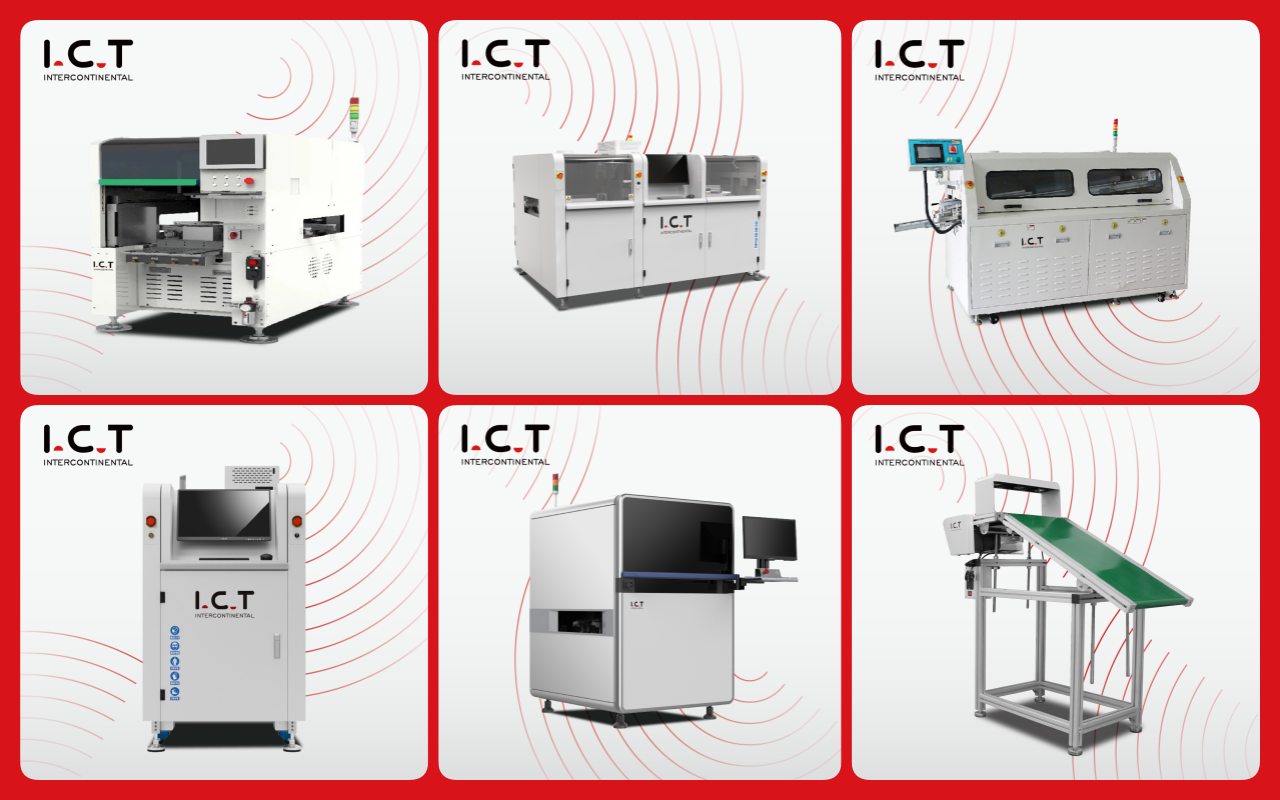

Naša DIP proizvodna linija nudi napredne alate za učinkovito i precizno sklapanje tiskanih ploča. Potpuno automatizirana DIP linija uključuje DIP liniju za umetanje za točno postavljanje komponenti, valni utovarivač za glatki ulaz PCB-a, valni utovarivač za siguran izlaz i liniju za montažnu traku za konačne provjere. Ova visokokvalitetna proizvodna linija za PCB DIP osigurava stabilan rad, pouzdano THT umetanje i ekonomičnu montažu, zadovoljavajući različite potrebe industrije. S modularnim dizajnom i globalnom podrškom iz ICT-a, povećava produktivnost za zadatke kroz rupe.
| Videozapis o uspjehu korisnika
Godine 2024. ICT inženjeri otputovali su u Europu kako bi pružili usluge nakon prodaje za tvrtku za automobilske baterije, prikazujući Stroj za lemljenje s selektivnim valovima SS550 s demonstracijom za selektivno lemljenje s 4 cilindra. Videozapis je istaknuo stabilnu valnu kalibraciju stroja i visokokvalitetne lemljene spojeve. Konačni proizvod klijenta, komponente automobilskih baterija, bio je jasno prikazan, pokazujući kako je oprema poboljšala učinkovitost i kvalitetu proizvodnje. Profesionalna usluga ICT-a i izvedba stroja zaslužili su visoke pohvale, odražavajući našu globalnu snagu podrške.
| Profesionalna usluga i obuka
ICT nudi sveobuhvatnu uslugu i obuku kako bi kupcima osigurali bezbrižnost. Naše usluge uključuju instalaciju opreme, održavanje i tehničku podršku, uz inženjere koji pružaju smjernice na licu mjesta prilagođene vašim potrebama. Obuka pokriva rad, postavke parametara i rješavanje problema za brzo svladavanje. Također pružamo daljinsku pomoć i redovite savjete za optimizaciju za prilagodbu proizvodnim promjenama. S 25 godina stručnosti, ICT je predan izgradnji dugoročnih partnerstava i poboljšanju vaše učinkovitosti.
| Pohvale kupaca
Kupci jako hvale ICT inženjere zbog njihove profesionalnosti i brze reakcije. Učinkovito zavarivanje i stabilne performanse stroja naširoko su cijenjeni kao ključna proizvodna sredstva. Naše pažljivo pakiranje osigurava sigurnu isporuku, dok brzo rješavanje problema osvaja dosljedno priznanje, jačajući povjerenje kupaca u ICT
| Certifikati industrije
ICT posjeduje međunarodne certifikate poput CE, RoHS i ISO9001, koji potvrđuju da naša oprema zadovoljava globalne standarde sigurnosti i kvalitete. Također posjedujemo više patenata, prikazujući inovacije u tehnologiji selektivnog lemljenja. Ove vjerodajnice odražavaju predanost ICT-a kvaliteti i povjerenju korisnika.
| O ICT tvrtki i tvornici
ICT je vodeća tvrtka s vlastitim istraživanjem i razvojem i proizvodnjom, koja zapošljava veliki tim koji je posljednjih godina brzo rastao. Opslužujemo više od 1600 kupaca u 72 zemlje, uz podršku tvornice sa strogim procesima testiranja i robusnim sustavom upravljanja kvalitetom. S 25 godina iskustva, ICT nastavlja s inovacijama, isporučujući pouzdana rješenja za globalnu industriju proizvodnje elektronike.
