| THT oprema za valovito lemljenje za DIP proizvodnu liniju

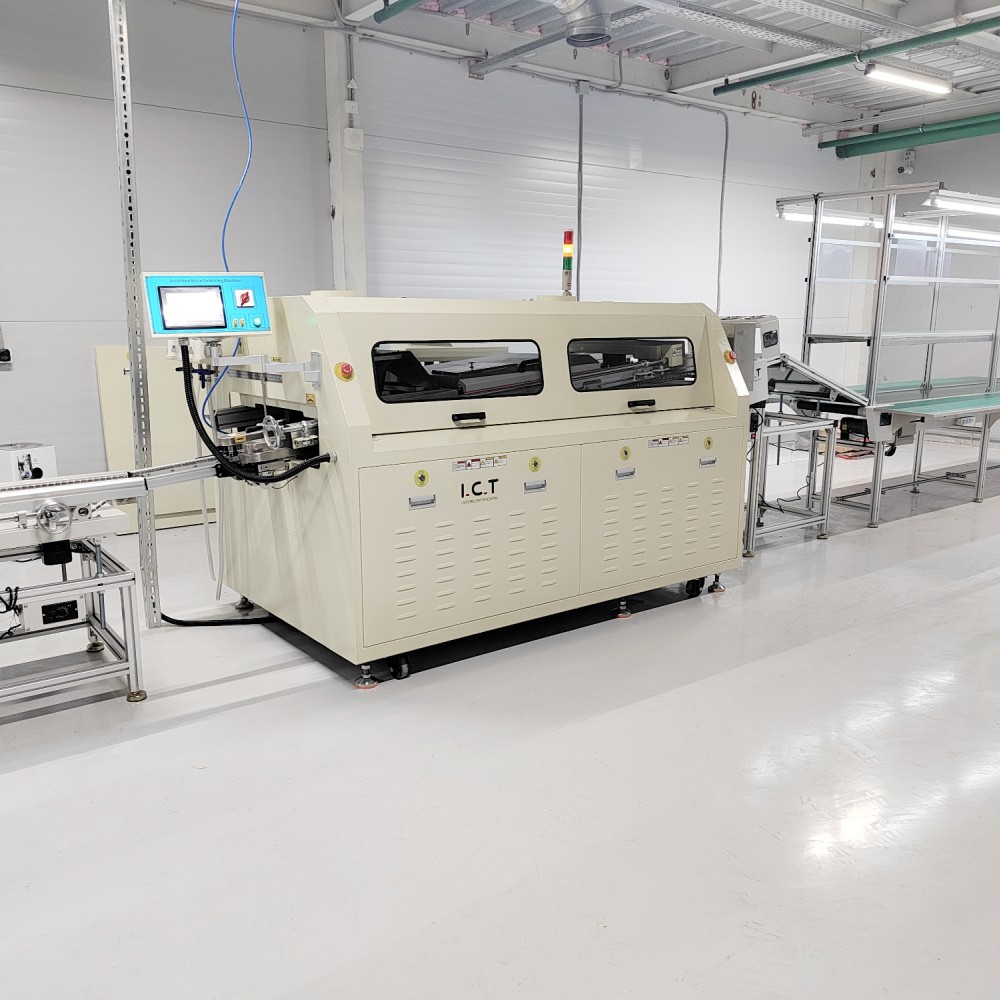

ICT W-serija bezolovna oprema za lemljenje THT valovima jezgra je stroja u svakoj DIP proizvodnoj liniji i liniji za sklapanje THT-a. Nakon godina testiranja tržišta, pruža izvrsne performanse grijanja i preciznu kontrolu temperature za automobilsku, komunikacijsku i potrošačku elektroniku. Dizajn koji štedi energiju smanjuje snagu na samo 7kW tijekom normalnog rada – stvarna prednost kada korisnici traže konkurentnu cijenu stroja za valno lemljenje. Japanska Kuroda mlaznica, horizontalno reflow grijanje, zaštita od previsoke temperature treće strane i CE certifikat čine ovu opremu za lemljenje THT valom pouzdanim izborom za više od 1600 kupaca diljem svijeta.
| Značajka
Oprema za valovito lemljenje THT koristi poznatu japansku Kuroda Seiko mlaznicu s podesivim područjem raspršivanja. Digitalna kontrola protoka fluksa, piramidalni filtar i stabilni ventil dugo održavaju jednoličan raspršivač, uvelike štedeći fluks u DIP proizvodnoj liniji i dajući kupcima bolju cjenovnu prednost stroja za valno lemljenje.
Zaštita od previsoke temperature treće strane plus PLC+PID neovisna kontrola daju više sigurnosnih slojeva. Praćenje u stvarnom vremenu i funkcija zaustavljanja u nuždi štite operatere i stroj u prometnoj traci za montažu THT-a.
Horizontalni reflow dizajn čini svaku zonu grijanja neovisnom. Zatvoreni put vrućeg zraka i ispravljačka ploča isporučuju ravnomjernu temperaturu preko cijele tiskane pločice stroja za valno lemljenje. Samo 15-minutno zagrijavanje i 7kW normalne radne snage čine ovu opremu za lemljenje THT valom izborom koji najviše štedi energiju za modernu DIP proizvodnu liniju.
| Popis opreme za DIP liniju
| Model | W4 | W3 | W2 |
| Dimenzija: (mm) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| Težina (kg) | Otprilike 1500 kg | Otprilike 1200 kg | Otprilike 790 kg |
| Napajanje | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz |
| Snaga pokretanja | 32kw | 24kw | 16kw |
| Snaga rada | 12kw | 9kw | 7kw |
| Upravljački sustav | Plc | ||
| Sustav prskanja | |||
| Metoda prijenosa | Step motor | ||
| Tlak prskanja | 0,25Mpa--0,4Mpa | ||
| protok luksa | 10--100 ml/min | ||
| Promjer ispuha | Φ200 mm | ||
| Ispušni kapacitet | 25m3/min | ||
| Sustav predgrijavanja | |||
| Način predgrijavanja | Vrući zrak | ||
| Način upravljanja | PID + SSR | ||
| Zona predgrijavanja | 4 | 3 | 2 |
| Duljina predgrijavanja | 1800 mm | 1600 mm | 1200 mm |
| Temp. predgrijanja | (Sobna temperatura) -250°C | ||
| Vrijeme zagrijavanja (min) | Otprilike 15 min (postavka 150°C) | ||
| Transportni sustav | |||
| Veličina PCB-a: DxŠ (mm) | Min:80x60mm; Max: 400x300 mm | ||
| Brzina transporta | 0-2000 (mm/min) | ||
| Visina transportne trake | 750+/-20 (mm) | ||
| Prst | Dvostruka kuka (standardna) | ||
| Kontrola širine transportera | Ručno | ||
| Kut pokretne trake | 4~7 stupnjeva | ||
| Sustav lemljenja | |||
| Stil lonca za lemljenje | Mehanički motorni pogon | ||
| Materijal posude za lemljenje | Puni titan (standardni FT) | ||
| Temperatura posude za lemljenje | 300 ° C | ||
| Kapacitet posude za lemljenje | Bezolovni 350 kg | Bez olova 300 kg | Bez olova 250 kg |
| Drugi | |||
| Sustav za čišćenje prstiju | Četka | ||
| Popis opreme za DIP liniju
Naša DIP proizvodna linija nudi napredne alate za učinkovito i precizno sklapanje tiskanih ploča. Potpuno automatizirana DIP linija uključuje DIP liniju za umetanje za točno postavljanje komponenti, valni utovarivač za glatki ulaz PCB-a, valni utovarivač za siguran izlaz i liniju za montažnu traku za konačne provjere. Ova visokokvalitetna proizvodna linija za PCB DIP osigurava stabilan rad, pouzdano THT umetanje i ekonomičnu montažu, zadovoljavajući različite potrebe industrije. S modularnim dizajnom i globalnom podrškom iz ICT-a, povećava produktivnost za zadatke kroz rupe.
| Videozapis o uspjehu korisnika
ICT inženjeri otišli su u Urugvaj kako bi instalirali i pustili u rad opremu za lemljenje THT valovima serije W za proizvođača pametnih brojila. Kupac ima DIP proizvodnu liniju velike količine i bilo mu je potrebno stabilno lemljenje bez olova za PCB stroja za složeno valno lemljenje. Nakon što je naš tim završio s postavljanjem i obukom operatera, stroj je postigao punu brzinu sa samo 7kW radne snage i savršenom kvalitetom spojeva. Kupac je podijelio video koji prikazuje kako oprema za lemljenje THT valnim lemljenjem glatko radi na njihovoj THT traci za sklapanje, hvaleći niske troškove energije, jednostavno održavanje i izvrsnu podršku nakon prodaje. Ovaj urugvajski projekt pametnog brojila postao je uspješna referenca za mnoge latinoameričke DIP vodove.
| Stručne usluge i obuka
ICT pruža punu podršku za opremu za lemljenje THT valovima i kompletnu DIP proizvodnu liniju. Od planiranja rasporeda i instalacije do obuke operatera i doživotnih rezervnih dijelova, naš globalni tim održava vašu THT montažnu liniju najučinkovitijom.
| Pohvale kupaca
Kupci kažu da naša THT oprema za valno lemljenje nudi najbolji omjer cijene i učinka stroja za valno lemljenje. Vole nisku cijenu energije, stabilnu kvalitetu lemljenja, brz odgovor nakon prodaje i čvrsto pakiranje za dostavu u inozemstvo.
| Certifikati kvalitete
ICT THT oprema za valno lemljenje nosi CE, CCC, UL, RoHS i ISO9001 certifikate plus više patenata, u potpunosti zadovoljavajući globalne standarde za sigurne DIP proizvodne linije.
| O ICT tvrtki i tvornici

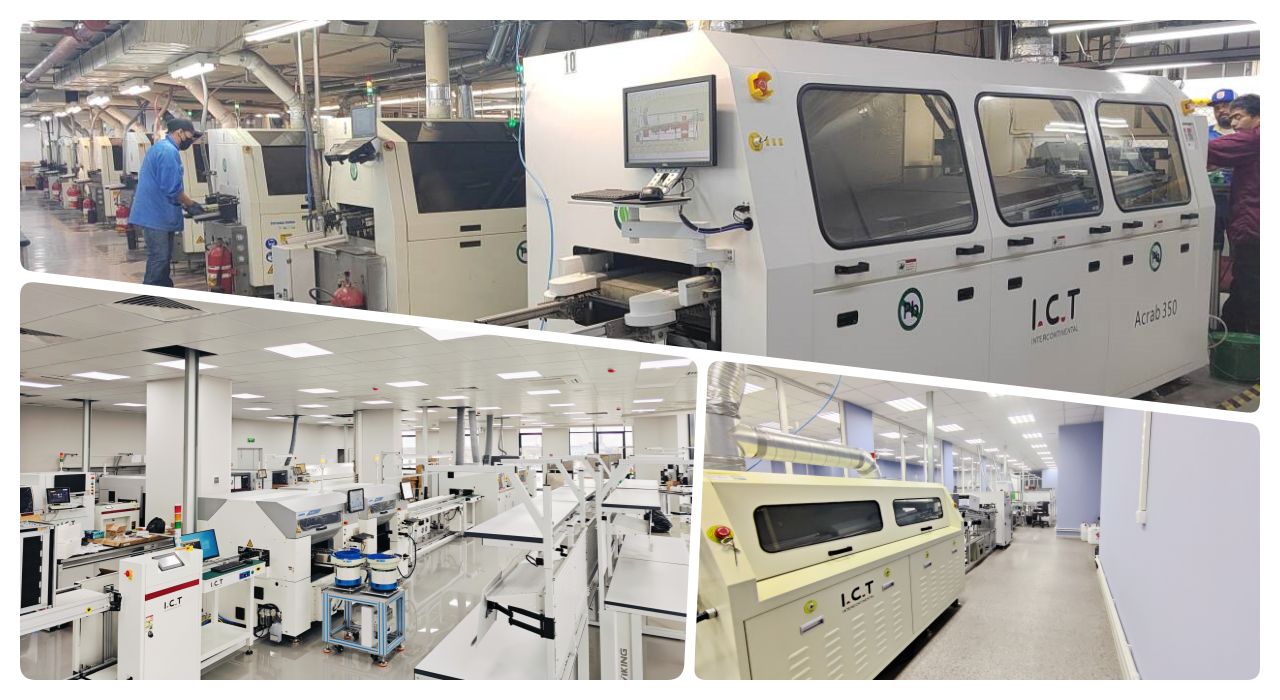

ICT je profesionalni pružatelj kompletnih rješenja za SMT i DIP proizvodne linije s više od 25 godina iskustva. Naša tvornica od 12.000 m² u Dongguanu ima 89 zaposlenih i 20 inženjera. Dizajniramo i proizvodimo sve unutar kuće, opslužujući preko 1600 kupaca u 72 zemlje. Strogi sustav kvalitete i brz rast čine nas pouzdanim partnerom za opremu za THT valno lemljenje diljem svijeta.
