ICT-SS350
I.C.T
| Pregled stroja za valovito lemljenje

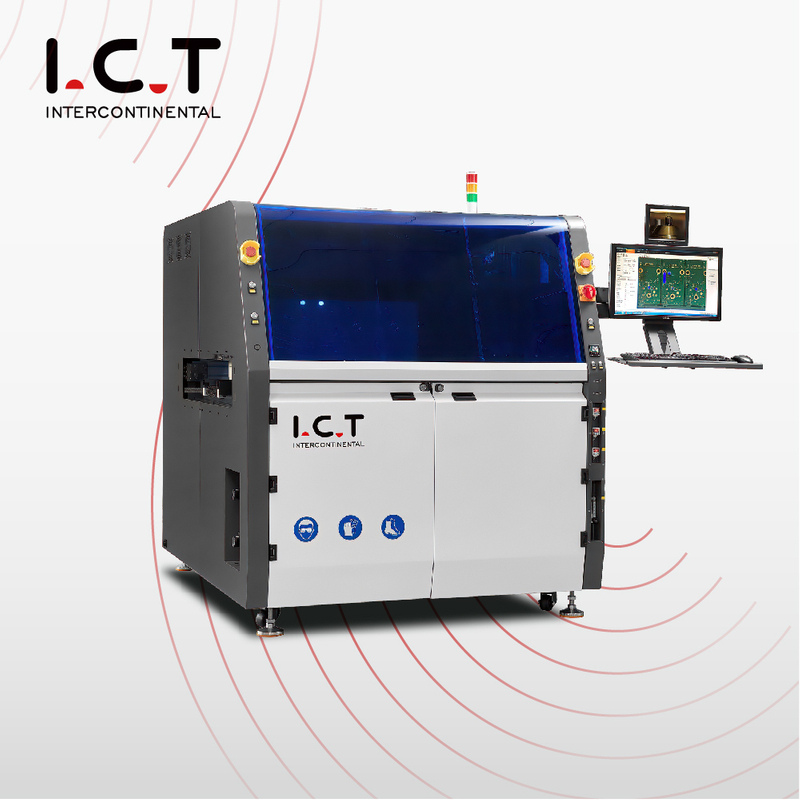

Dizajniran i proizveden unutar tvrtke u Dongguanu, ICT Stroj za lemljenje s selektivnim valovima je ultimativni DIP On-line stroj za lemljenje s selektivnim valovima za SMT linije velike količine i visoke mješavine. PCB glatko putuje na preciznoj transportnoj traci dok ultra-lagani portal od lijevanog aluminija—pokretan Panasonicovim servosima i linearnim tračnicama—isporučuje fluks i lemljenje točno tamo gdje je potrebno u naletima od 0,5 sekundi. Inline grijanje dušikom stvara zrcalno svijetle filete i gotovo bez otpada. Operatori programiraju putanje, temperature, volumen prskanja i visinu valova na velikom Windows zaslonu osjetljivom na dodir i pohranjuju beskonačne poslove za trenutne promjene. Automatska valna kalibracija, live CCD, njemački mlazni ventil i titanski lonac čine ovaj stroj za lemljenje selektivnim valovima pravim profitabilnim strojem koji radi 24/7.
| Popis opreme za DIP liniju

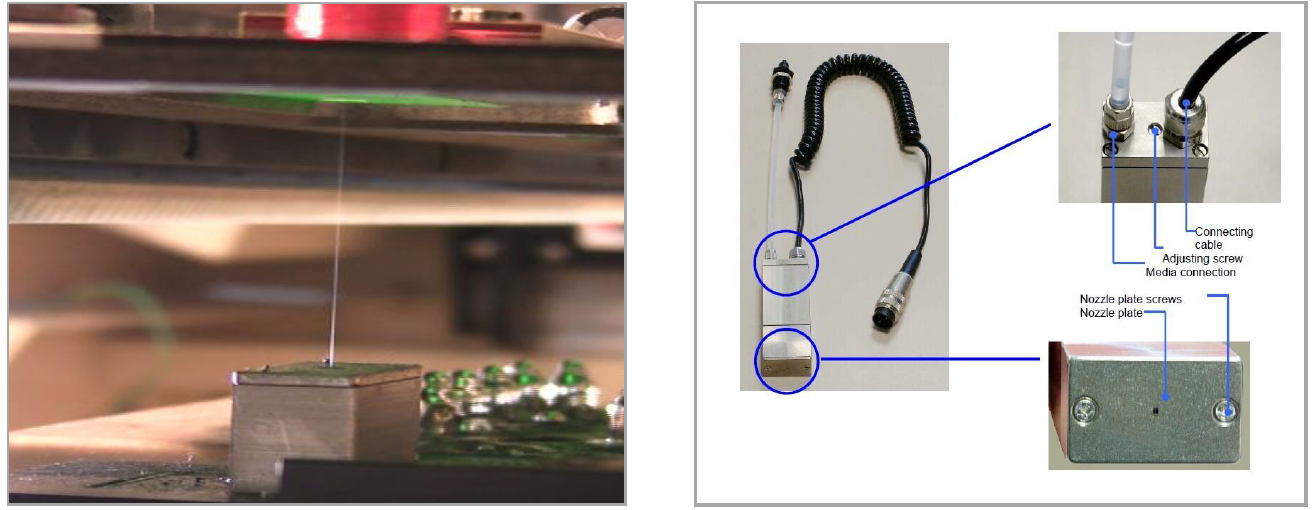

Njemački visokofrekventni mlazni ventil izbacuje ultra-fine točkice fluksa (krutine <10%) koje se mogu ponoviti do 0,02 mm. Spremnik pod tlakom i digitalni mjerač protoka održavaju stabilnim tlak čak i kada je nizak. Ostaci padaju u ladicu za brzo izvlačenje. Japanski SMC pneumatski i površinski mjerači čine svakodnevne provjere lakšim. Automatska pumpa nikada ne dopušta pad dovoda. Ovaj sustav savršeno aktivira svaku pločicu na stroju za lemljenje sa selektivnim valovima.

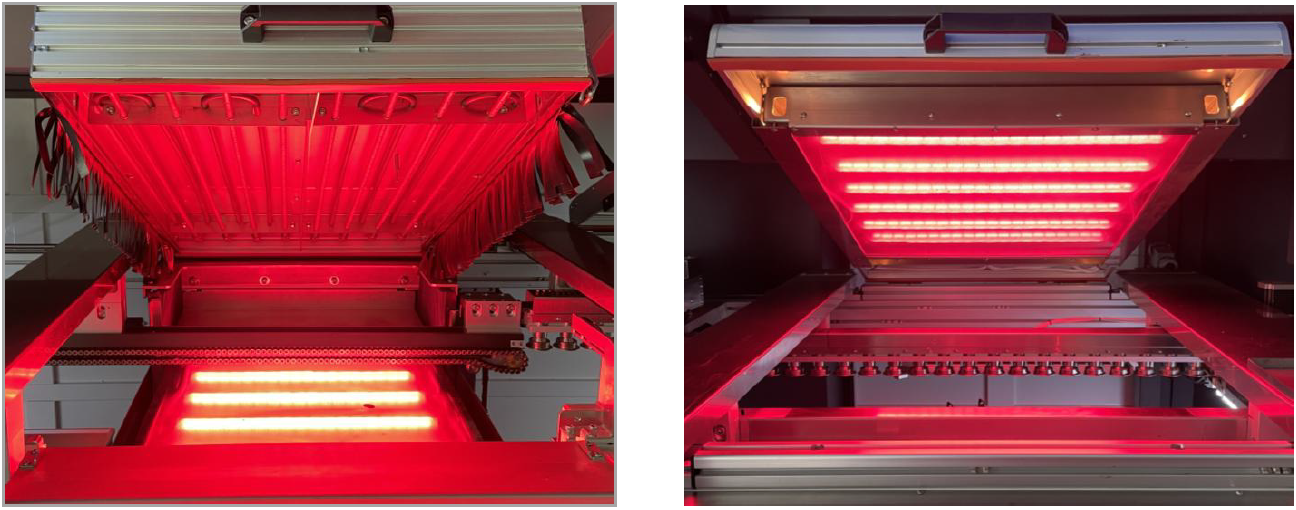

Standardno je potpuno podesivo donje IR; gornji vrući zrak ili dodatni IR po izboru. Otvoreni dizajn rešetke plus debela visokotemperaturna izolacija osigurava ravnomjernu toplinu po cijeloj ploči. Vrhunski grijači i utični motori godinama rade tiho i bez upotrebe alata. Ploče izlaze savršeno aktivirane fluksom i bez naprezanja, spremne za besprijekorne spojeve u ciklusima od 0,5 sekundi.

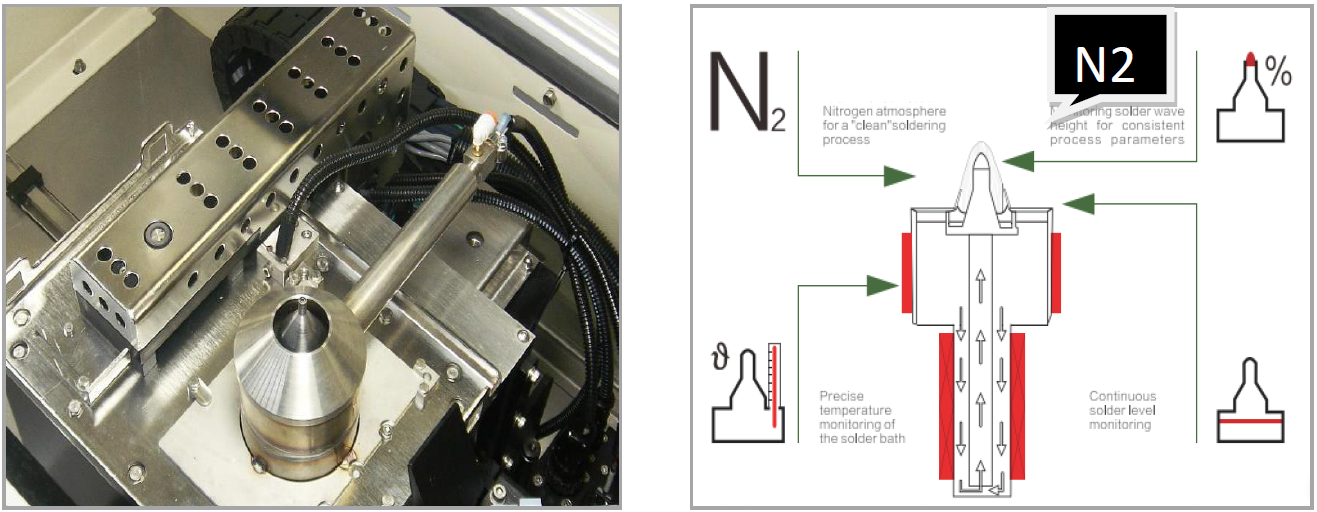

Njemačka elektromagnetska pumpa i posuda od titana stvaraju mini val stabilan poput stijene koji nikada ne curi niti se pomiče. Upravljajte protokom N2, temperaturom lema, visinom vala i automatskom kalibracijom izravno sa zaslona osjetljivog na dodir. Ugrađeni dušik daje sjajne filete i gotovo nula trošarine. Laser nadzire visinu, mlaznice se same čiste, a 900 sati videa pohranjuje se radi sljedivosti. Ovo je neprobojna jezgra svakog stroja za selektivno valovito lemljenje.
Trodijelni transporter kompatibilan sa SMEMA plus pneumatske bočne/gornje stezaljke drže ploče do 20 kg mrtve tijekom lemljenja. Snažne tračnice i visokoprecizni servo uređaji održavaju glatko kretanje PCB-a brzinom linije. Debeli ili dvostrani sklopovi čiste se s lakoćom. Napravljen za non-stop velike količine rada na bilo kojem DIP on-line stroju za lemljenje s selektivnim valovima.
CE-certificirani PLC, Cat-6 ožičenje i potpuna MES povezanost pružaju munjevito brz odziv i potpunu pouzdanost. Vođeni čarobnjaci, uređivanja temeljena na slikama, automatsko otkrivanje mlaznica i višejezični izbornici skraćuju obuku na sate. Daljinska dijagnostika omogućuje da Stroj za lemljenje sa selektivnim valovima radi 24 sata dnevno.
Veliki dodirni zaslon u boji, vodiči korak po korak, CCD pregled uživo jednim dodirom i glasovna upozorenja čine rad krajnje jednostavnim. Trenutačno se prebacite između engleskog, kineskog, japanskog ili ruskog. Prilagođena svjetla na tornju i Wi-Fi nadogradnje informiraju sve bez napuštanja linije.
| Specifikacija
| On-line selektivni valni stroj za lemljenje | ||||
| Model | ICT SS540 | ICT SS550 | ICT SS550P1 | ICT SS550P2 |
| On-line modularni | Sprej + predgrijavanje i lemljenje | Sprej + Predgrijavanje + Lemljenje | Sprej + Predgrijavanje + Lemljenje + Lemljenje | Sprej + Predgrijavanje + Lemljenje + Lemljenje + Lemljenje |
| Sustav lemljenja | ||||
| Količina mlaznice | 1 | 1 | 2 | 3 |
| Količina posude za lemljenje | 1 set | 1 set | 2 set | 3 set |
| Dupli pot (opcija) | N/a | Opcija | Opcija | Opcija |
| Snaga posude za lemljenje | 2,35kw | 2,35kw | 4,70kw | 7,05kw |
| Sustav protoka | ||||
| Spremnik za skladištenje fluksa | 1L | 1L | 2L | 2L |
| Podrška za Flux | Flux alarm, automatski | |||
| Mlaznica za prskanje | Njemački Jet Valve (Spot i line prskanje) 1 set | |||
| Veličina mlaznice za raspršivanje | 130um (180um, 210um opcija) | |||
| Brzina prskanja | 0~20 mm/s | |||
| Brzina kretanja mlaznice za raspršivanje | 0~400 mm/s | |||
| Sustav predgrijavanja | ||||
| Način predgrijavanja | Vrući zrak i IC | Vrući zrak i IC | Vrući zrak i IC | Vrući zrak i IC |
| Područje predgrijavanja | D500*Š500 mm | D500*Š500 mm | D500*Š500 mm | D500*Š500 mm |
| Zona predgrijavanja | Gornji vrući zrak: 2, donji IR: 1 | |||
| Snaga donjeg predgrijanja | Max.12kw | |||
| Gornja snaga predgrijanja | Max.6kw | |||
| Vrijeme zagrijavanja | Otprilike 15 min (postavka 150 ℃) | |||
| Način upravljanja | PC+PLC | |||
| Transportni sustav | ||||
| Veličina PCB-a (s učvršćenjem) | 120*60~500*500 mm | |||
| Zamjena PCB-a | Online | |||
| PCB gornji razmak | 120 mm | |||
| Visina transporta | 900±20 mm | |||
| Transportna širina | 60~500 mm | |||
| Dimenzija: mm | L1850*Š1850*V1480 | D2560*Š1750*V1480 | D2560*Š1950*V1480 | D2600*Š1950*V1480 |
| Težina | Otprilike: 800 kg | Otprilike: 1200 kg | Otprilike: 1300 kg | Otprilike: 1500 kg |
| Popis opreme za DIP liniju
Uparite svoj stroj za lemljenje s selektivnim valovima s ICT-ovom potpuno automatskom DIP linijom—savršenim prednjim dijelom za THT proizvodnju visoke mješavine. Paket 'ključ u ruke' uključuje DIP umetač velike brzine za krajnje precizno postavljanje komponenti, SMEMA-kompatibilni valoviti utovarivač koji glatko uvlači ploče u DIP On-line selektivni valni stroj za lemljenje, nježni valoviti umetač koji hvata gotove PCB-ove bez naprezanja i montažnu traku s međuspremnikom za završnu inspekciju i dotjerivanje. Svi moduli imaju CE certifikat, ugrađeni su u tvrtki i dizajnirani za munjevito brze promjene u ciklusima od 0,5 sekundi. S globalnim čvorištima za rezervne dijelove i podrškom na licu mjesta u 72 zemlje, ICT održava vaš cijeli tok kroz rupu—od umetanja do selektivnog lemljenja—tekom uz maksimalnu učinkovitost i minimalne troškove.
| Naziv proizvoda | Svrha u DIP liniji |
|---|---|
Automatski postavlja komponente na PCB s preciznošću za DIP proizvodnu liniju. | |
Topi lem kako bi formirao čvrste spojeve na PCB-ima tijekom THT plug-in postupka. | |
Selektivno nanosi lem na određena područja za točnu THT montažu | |
| Post-wave Inline AOI | Pregledava lemljene spojeve i nedostatke u postavljanju na DIP sklopljenoj PCB. |
| Videozapis o uspjehu korisnika
Početkom 2025. veliki vijetnamski dobavljač robne marke kamera doletio je radi konačnog prihvaćanja njihovog novog stroja za lemljenje s selektivnim valovima. Naši su inženjeri učitali svoje stvarne proizvodne ploče, pokrenuli cikluse pune brzine od 0,5 sekundi dok je kupac gledao kako se savršeni THT spojevi formiraju uživo na CCD-u, zatim su dva dana obučavali svoj tim o programiranju, održavanju i rješavanju problema. Otišli su 100% spremni za postizanje volumena na dan kada je sanduk stigao—još jedan primjer pravog globalnog partnerstva ICT-a.
| Profesionalna usluga i obuka
Od integracije linije i puštanja u rad do doživotne podrške i nadogradnji, pokrivamo vas diljem svijeta. Dvadeset viših inženjera plus lokalni timovi u 72 zemlje pružaju obuku na licu mjesta ili na daljinu kad god vam je potrebna. Skladišta rezervnih dijelova na tri kontinenta i stvarne telefonske linije koje rade 24/7 održavaju vaš Stroj za lemljenje sa selektivnim valovima desetljećima na vrhuncu rada.
| Pohvale kupaca
Kupci nam stalno govore da su naši inženjeri strpljivi, oštroumni i istinski im je stalo do njihovog uspjeha. Obožavaju preciznu točnost fluksa, stabilan val i koliko se brzo Stroj za lemljenje sa selektivnim valovima isplati većim prinosima i nultom preradom u ciklusima od 0,5 sekundi. Izvozni sanduci stižu besprijekorni, a daljinski popravci istog dana pretvorili su kupce koji prvi put kupuju u doživotne partnere diljem svijeta.
| Certifikati industrije
Svaki stroj za lemljenje sa selektivnim valovima ima CE sigurnosni certifikat, usklađenost s RoHS, sustav kvalitete ISO9001 i više patenata na mlaznim ventilima, pumpama i laserskoj kalibraciji. Ove globalno provjerene oznake dokazuju da dobivate sigurnu, zelenu, na terenu provjerenu tehnologiju na koju se možete osloniti bilo gdje.
| O ICT tvrtki i tvornici
Od 2012. izrasli smo u vrhunski moderni kampus od 12 000 m² s 89 članova tima, 20 predanih inženjera i 8 globalnih podružnica. Sve - istraživanje i razvoj, izrada, montaža i testiranje u pogonu - događa se unutar tvrtke. Opslužujemo više od 1600 tvornica u 72 zemlje s kompletnim SMT i THT rješenjima po principu 'ključ u ruke', a svaki stroj za selektivno valovito lemljenje odlazi uz podršku rigorozne inspekcije i dokazanih sustava kvalitete.
