| ICT Acrab-Series Stroj za lemljenje s valovima dušika
Stroj za lemljenje dušičnim valovima serije ICT Acrab pouzdan je izbor za automobilsku, medicinsku i komunikacijsku elektroniku visoke pouzdanosti. S dodatnom zaštitom od dušika u zatvorenoj petlji, proizvodi svijetle spojeve bez nedostataka uz dramatično smanjenje troška i potrošnje lemljenja. Tri modela (350 / 450 / 615 mm širine PCB-a) pokrivaju svaki obujam proizvodnje. Napredno raspršivanje, dugo predgrijavanje, ultrastabilni dvovalni i pametno PC+PLC upravljanje daju veći prinos prvog prolaza i niže troškove rada od tradicionalnih sustava na otvorenom. Održavanje bez alata i globalna podrška na licu mjesta čine ga savršenom nadogradnjom za bilo koju liniju automatskih DIP lemilica.
| Značajka
Japanske Kuroda precizne mlaznice i pogon koračnog motora daju savršeno ravnomjeran premaz fluksa u svakom ciklusu. Cijeli modul klizi van poput ladice s ugrađenim automatskim čišćenjem, standardnim filtrom i samostalnim ispuhom. Dodajte izborni sustav protoka dušika i odmah ćete dobiti pravi stroj za lemljenje valovima dušika koji održava komoru čistom i uvelike smanjuje potrošnju protoka.
Puni tunel od 1800 mm s tri neovisne zone vrućeg zraka + IR zagrijava se do 250 °C u samo 15 minuta. Horizontalni reflow dizajn i debeli visokotemperaturni izolacijski pamuk održavaju stabilnu temperaturu unutar ±2 °C preko cijele tiskane ploče. Moduli u stilu ladica i plug-in održavanje čine uslugu brzom i bez alata. Opcijsko gornje predgrijanje dostupno je za posebno debele ploče.
Patentirani sinkroni lanac i titanijski prsti s dvostrukom kukom za teške uvjete rada glatko nose PCB-ove do 615 mm širine bez ispuštanja, čak i teške automobilske ploče. Točnost brzine transportera doseže ±2 mm/min. Standardno automatsko čišćenje prstiju i dodatno električno podešavanje širine čine ga savršenim spojem za bilo koju liniju automatskih DIP lemilica.
Emajlirana posuda za lemljenje od lijevanog željeza drži 500-700 kg bezolovnog lema i nikada se ne deformira. Visina dvostrukog vala ostaje unutar 0,5 mm za savršeno vlaženje. Dodatna dušična obloga plus automatski povratni kanal za šljaku smanjuje oksidaciju do 90 %, stvarajući svijetle, pune spojeve uz uštedu ogromnih količina lemljenja – prava snaga stroja za lemljenje valovima dušika.
Snažni gornji konvekcijski ventilatori (opcionalno gornje + donje prisilno hlađenje) brzo snižavaju temperaturu PCB-a nakon lemljenja. Ovo sprječava toplinski stres na osjetljivim komponentama i jamči sjajan izgled lema čak i na debelim višeslojnim pločama koje dolaze iz procesa automatskog DIP lemljenja.
Jednostavno PC+PLC dodirno sučelje s PID+SSR grijanjem daje preciznu kontrolu temperature u stvarnom vremenu. Automatski način mirovanja, povijest alarma, ručni mjenjač u hitnim slučajevima i višestruke sigurnosne zaštite (certificirane CE/UL) smanjuju oksidaciju kositra i gubitak energije. Rad koji je jednostavan za naučiti omogućuje sigurno i učinkovito korištenje stroja za lemljenje dušičnim valovima u svakoj smjeni svaki dan.
| Popis opreme za DIP liniju
| Model | Acrab 350 | Acrab 450 |
| Dimenzija (mm) | 4420X1420X1750 | 4420X1520X1750 |
| Napajanje | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz |
| Snaga pokretanja | 33kw | 33kw |
| Snaga rada | 8kw | 8kw |
| Upravljački sustav | PC+PLC | PC+PLC |
| Zona predgrijavanja | 3 | 3 |
| Duljina predgrijavanja | 1800 mm | 1800 mm |
| Temp. predgrijanja | (Sobna temperatura) -250°C | (Sobna temperatura) -250°C |
| PCB širina (mm) | 50-350 mm | 50-450 mm |
| Prst | Prst za pritiskanje opruge (standard); Opcija: opružni prst za pritiskanje, prst s pačjim ustima | |
| Kapacitet posude za lemljenje | Bez olova 500 kg | |
| Težina stroja (kg) | Otprilike 1600 kg | Otprilike 1900 kg |
* ICT nastavlja raditi na kvaliteti i performansama, specifikacije i izgled mogu se ažurirati bez posebne obavijesti.
| Popis opreme za DIP liniju
ICT pruža potpuno automatiziranu DIP liniju koja upravlja svime, od umetanja komponenti do završne inspekcije. Linija uključuje strojeve za DIP umetanje velike brzine, utovarivače i utovarivače s glatkim valovima te inteligentne trake za montažu. U kombinaciji s našim strojem za lemljenje dušičnim valom serije Acrab, pruža stabilno THT lemljenje, minimalne nedostatke i maksimalnu propusnost za automobile, bijelu tehniku i industrijsku elektroniku. Modularni dizajn omogućuje jednostavno proširenje, dok globalna usluga na licu mjesta održava vašu liniju u radu 24/7 uz gotovo nulti neplanirani zastoj.
| Naziv proizvoda | Svrha u DIP liniji |
|---|---|
| Stroj za automatsko umetanje | Automatski postavlja komponente na PCB s preciznošću za DIP proizvodnu liniju. |
Topi lem kako bi formirao čvrste spojeve na PCB-ima tijekom THT plug-in postupka. | |
Selektivno nanosi lem na određena područja za točnu THT montažu | |
Pregledava lemljene spojeve i nedostatke u postavljanju na DIP sklopljenoj PCB. | |
Stroj za unos ploča i stroj za izlaz ploča | |
| DIP Periferija | Periferni proizvodi DIP proizvodne linije |
| Videozapis o uspjehu korisnika

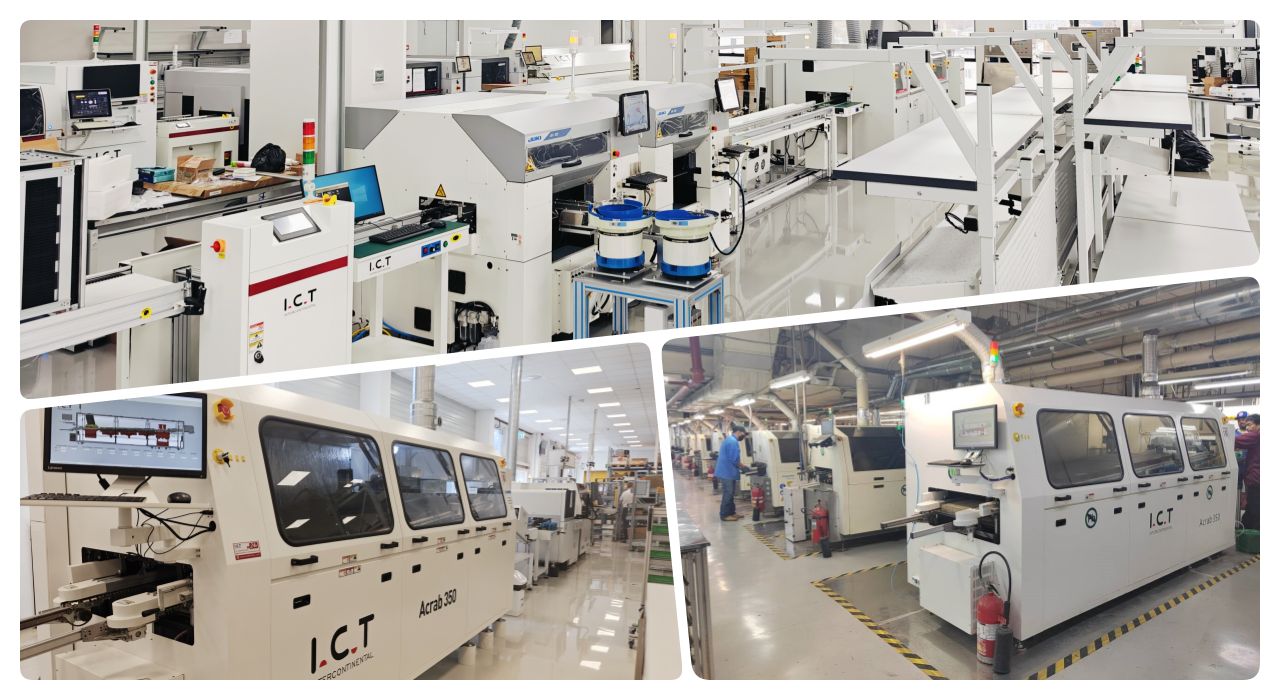

ICT inženjeri otputovali su u Meksiko kako bi podržali više korisnika. U jednoj tvornici automobilske elektronike, Acrab 350 Nitrogen Wave Soldering Machine sada pokreće dva različita tipa PCBA pomoću prilagođenih učvršćenja s nultim premoštenjem i savršenim rubovima pete. Ista tvornica također nesmetano pokreće našu liniju za premazivanje i selektivni stroj SS-540. Kupac je pohvalio potpuno rješenje automatskog DIP stroja za lemljenje i brzu uslugu na licu mjesta u svom videu s povratnim informacijama.
| Stručne usluge i obuka
Od instalacije i obuke procesa do doživotnih rezervnih dijelova i internetske podrške 24/7, ICT stoji iza svakog stroja za lemljenje s valovima dušika. Naših 20 inozemnih inženjera osigurava otklanjanje pogrešaka na licu mjesta, optimizaciju parametara i obuku operatera tako da vaš tim ovlada opremom u danima i održava prinos prvog prolaza iznad 99,5 %.
| Izjave kupaca
'Pakiranje je vrlo sigurno i profesionalno.' 'Vaši su inženjeri strpljivi i vješti; riješili su sve probleme u dva dana.' 'Stroj za valovito lemljenje radi stabilno bez gotovo ikakvih taloga – stvarna ušteda energije!' 'Brzina odgovora je nevjerojatna; na pitanja se odgovara unutar jednog sata bilo kada.'
| Certifikati kvalitete
Svaki ICT uređaj za lemljenje dušičnim valovima ima CE, RoHS, ISO9001:2015 certifikat i višestruke patente za izume. Svaka jedinica prolazi 72-satno testiranje pod punim opterećenjem i strogu kontrolu kvalitete u našoj tvornici u Dongguanu kako bi se zajamčile godine stabilnog rada bez problema.
| O ICT tvrtki i tvornici
Osnovan 2012., ICT je narastao na gotovo 90 zaposlenika unutar modernog pogona od 12.000 m² u Dongguanu, Kina. Projektiramo i proizvodimo sve ključne komponente unutar kuće prema strogim sustavima kvalitete. Opslužujući više od 1600 klijenata u 72 zemlje, s 8 prekomorskih ureda i 20 terenskih inženjera, pružamo brzu lokalnu podršku diljem svijeta. Odaberite ICT – svog dugoročnog partnera za cjelovita rješenja SMT i automatskih DIP strojeva za lemljenje.
