Stroj za automatsko umetanje aksijalnih provodnih komponenti koristi se za automatsko umetanje aksijalnih provodnih dijelova u DIP i THT PCB sklop. Pogodan je za komponente kao što su otpornici, diode, induktori, osigurači, kratkospojnici, kondenzatori i tranzistori. U mnogim se tvornicama ti dijelovi još uvijek umeću ručno, što može usporiti proizvodnju i stvoriti razlike u kvaliteti između operatera. Ovaj stroj pomaže da umetanje bude brže, čišće i ponovljivije. Podržava umetanje velike brzine, fleksibilni ulaz ulagača, umetanje premosne žice, automatski oporavak i smjer umetanja od 0–360°. Za korisnike koji grade ploče za napajanje, upravljačke ploče, LED ploče, ploče uređaja i industrijsku elektroniku, pomaže poboljšati THT proces prije lemljenja i pregleda.
| Značajke proizvoda
Sustav umetaka dizajniran je za stabilnu dnevnu proizvodnju. Snažna mehanička struktura i visokokvalitetni dijelovi pomažu da stroj radi tijekom dugih smjena. Sustav koordinatnog pozicioniranja podržava točno umetanje, tako da se aksijalne komponente mogu postaviti u rupe PCB-a s boljom dosljednošću. Kada se proizvodna linija promijeni na drugu vrstu ploče ili komponente, struktura umetaka podržava bržu promjenu i pomaže smanjiti vrijeme čekanja.
Sustav pokretne trake radi s platformom koja se okreće za 360°. Servo motor točno kontrolira kut rotacije, što pomaže stroju za automatsko umetanje aksijalnih vodećih komponenti u upravljanju različitim smjerovima umetanja na istu PCB. Potisna ploča cilindra pomaže u postavljanju PCB-a s malom greškom. Mehanička pregradna struktura podržava stabilno kretanje ploče, dok prijenos s koračnim remenom i kontrola zaustavljanja senzora pomažu u glatkom prijenosu PCB-a. Ovaj dizajn je koristan za automatske PCB sklopove gdje stabilan transport i točno umetanje moraju raditi zajedno.
Sustav za savijanje pomaže u formiranju izvoda aksijalnih komponenti nakon umetanja. Dobro oblikovanje olova je važno jer može utjecati na stabilnost lemljenja u sljedećem procesu. Struktura savijanja dizajnirana je za zaštitu PCB-a i komponente, smanjujući rizik od oštećenja tijekom proizvodnje. Također ga je lako zamijeniti i održavati, tako da proizvodni tim može održavati stroj u dobrom radnom stanju s manje zastoja.
Sustav skakača koristi neovisnu metodu hranjenja. Podržava dodavanje premosne žice s preciznom kontrolom motora, čime se poboljšava točnost dodavanja. Mogu se koristiti različiti promjeri premosnih žica u skladu s dizajnom PCB-a. To čini stroj za umetanje komponenata aksijalnog elektroda fleksibilnijim od jednostavne platforme za umetanje. Može rukovati i aksijalnim komponentama i premosnim žicama, što je korisno za kupce koji proizvode mješovite ploče s rupama.
Sustav hranjenja izgrađen je za proizvodnju visoke mješavine. Podržava automatsko ponovno hranjenje i neprekidno hranjenje, čime se smanjuje vrijeme čekanja materijala. Različite ulazne konfiguracije dodavača mogu se odabrati prema proizvodnim potrebama. Za tvornice elektronike s mnogo vrsta ploča, stabilno napajanje je velika stvar. Ako hranjenje nije glatko, cijela DIP linija može izgubiti ritam brže od aparata za kavu u ponedjeljak ujutro.
Kontrolni sustav je dizajniran prema standardima Industrije 4.0 i EU CE. Namjenski IO kontrolni centar odgovara stvarnim radnim potrebama stroja. Potpuno upravljanje zatvorenom petljom daje brži odziv i bolju učinkovitost. Modularni sustav upravljanja također pomaže smanjiti troškove održavanja. S upravljanjem LCD zaslonom osjetljivim na dodir i pohranjivanjem programa, stroj za automatsko aksijalno umetanje pruža operaterima jasan način za upravljanje proizvodnjom, promjenu programa i provjeru statusa rada.
Axial auto Insertion Machine podržava automatski oporavak, pomažući bržem nastavku proizvodnje nakon određenih problema s radom. Smjer umetanja može se podesiti od 0° do 360° u koracima od 1°, što daje više slobode za različite rasporede PCB-a. Stroj također podržava kontrolu kuta savijanja olova, kontrolu duljine savijanja olova, rad mikroračunala, opcije kineskog i engleskog jezika i kontrolu LCD zaslona osjetljivog na dodir. Za različite proizvode moguće je pohraniti više od 2000 programa. PCB je fiksiran iglom i stezaljkom tijekom umetanja, što pomaže u poboljšanju stabilnosti ploče. Ovi detalji čine stroj za automatsko umetanje za aksijalne glavne komponente prikladnim za praktični stroj za automatsko umetanje sklopova tiskanih ploča.
| Specifikacija
| Specifikacija | A131M | A131H |
|---|---|---|
| Ulaz za ubacivanje komponenti | 10 komada (opcija: 30, 40, 50, 100 komada) | 20 komada (opcija: 30, 40, 50, 100 komada) |
| Brzina umetanja | 25000CPH, maks. 0,12 s/točki (0,14 s, 0,16 s, 0,18 s/točki promjenjivo) | 25000CPH, maks. 0,12 s/točki (0,14 s, 0,16 s, 0,18 s/točki promjenjivo) |
| Raspon umetanja | Komponenta: 5~22mm, premosnik: 5~26mm | Komponenta: 5~22mm, premosnik: 5~26mm |
| Jumper Feeder | 0,5~0,7 mm, neovisno hranjenje | 0,5~0,7 mm, neovisno hranjenje |
| Oporavak umetanja | Automatski oporavak | Automatski oporavak |
| Smjer umetanja | Smjer 0~360° u koracima od 1° | Smjer 0~360° u koracima od 1° |
| Kut savijanja komponente | 35°±15° | 35°±15° |
| Duljina savijanja dovoda komponente | 1,2~2,2 mm | 1,2~2,2 mm |
| Vrsta komponente | Skakač, kondenzator, tranzistor, dioda, induktor, otpornik, osigurač itd., Standardni paket od 52-90 mm | Skakač, kondenzator, tranzistor, dioda, induktor, otpornik, osigurač itd., Standardni paket od 52-90 mm |
| Preciznost umetanja | 0,05 mm | 0,05 mm |
| PCB veličina | 50* 50~380* 380 mm | 50* 50~380* 380 mm |
| Područje umetanja | 50*50~370* 370 mm | 50* 50~370* 370 mm |
| PCB težina | <1,0 kg | <1,0 kg |
| PCB debljina | 1,0~2,0 mm | 1,0~2,0 mm |
| PCB fiksna | Pin + stezaljka | Pin + stezaljka |
| Transportna visina | 900±20 mm | 900±20 mm |
| Smjer prijevoza | R~L (opcionalno: L~R) | R~L (opcionalno: L~R) |
| Vrijeme prijevoza | 3-4s | 3-4s |
| operirati | Mikroračunalo, LCD zaslon osjetljiv na dodir | Mikroračunalo, LCD zaslon osjetljiv na dodir |
| Jezik | kineski, engleski | kineski, engleski |
| Količina programa | 2000+ | 2000+ |
| Tlak zraka | 0,45~0,6Mpa | 0,45~0,6Mpa |
| Protok izvora zraka | 110L/min | 110L/min |
| Napajanje | 1P, 220AC±10%, 50/60HZ | 1P, 220AC±10%, 50/60HZ |
| Vlast | 2.0KVA | 2.0KVA |
| Dimenzija | D2080* Š1750* V1600 mm | D2080* Š1750* V1600 mm |
| Veličina stanice za napajanje | 10Dodavač: 1360* 1000* 1460mm, 20Dodavač: 1860* 1000* 1460mm, 30Dodavač: 2360* 1000* 1460mm | 10Dodavač: 1360* 1000* 1460mm, 20Dodavač: 1860* 1000* 1460mm, 30Dodavač: 2360* 1000* 1460mm |
| Težina | 1300 kg | 1300 kg |
*ICT nastavlja raditi na kvaliteti i performansama, specifikacije i izgled mogu se ažurirati bez posebne napomene. Ako je drugačije, slijedite novi popis

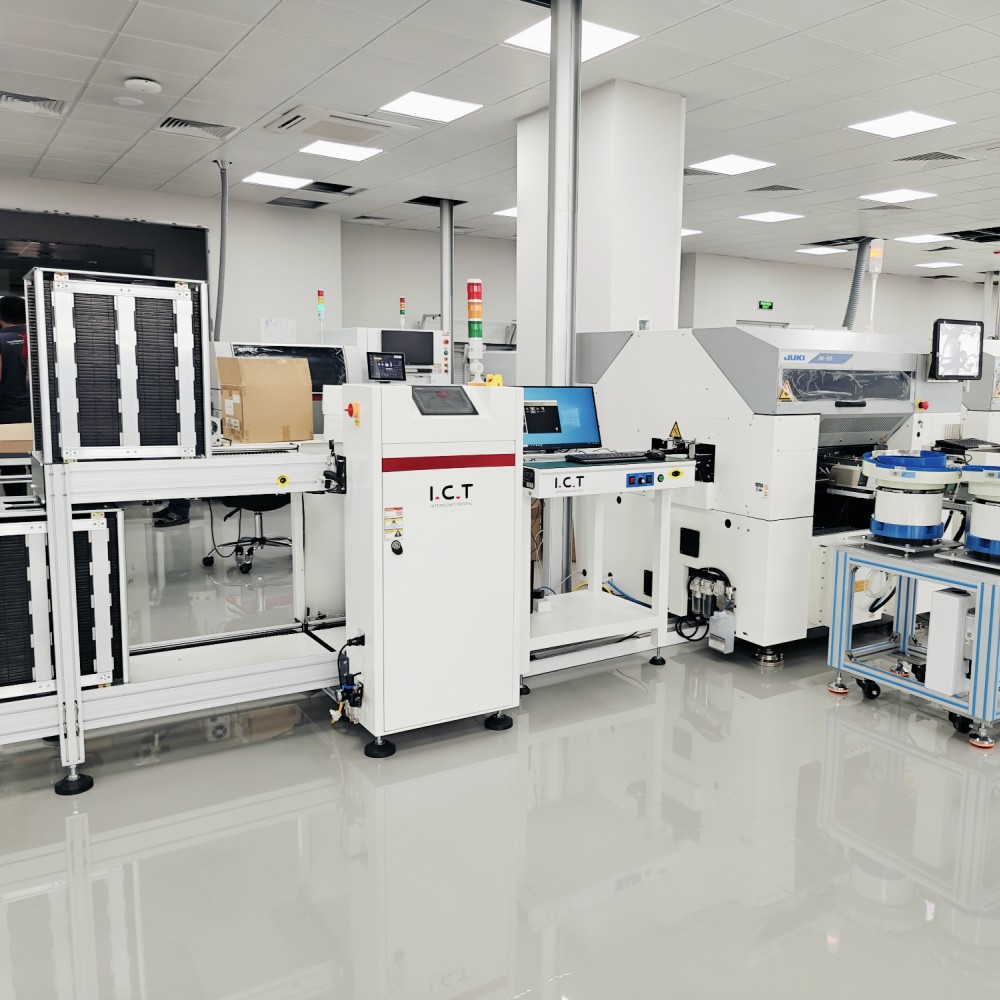

| Popis opreme za DIP liniju
ICT može osigurati kompletnu DIP i THT proizvodnu opremu u skladu s kupčevom veličinom PCB-a, vrstom komponente, protokom procesa, ciljanim kapacitetom i rasporedom tvornice. Povezana oprema uključuje linije za ručno umetanje, strojeve za aksijalno umetanje, strojeve za radijalno umetanje, strojeve za neparno umetanje, strojeve za valovito lemljenje, strojeve za selektivno lemljenje, DIP AOI, PCB transportere, utovarivače, istovarivače, stanice za popravak i podršku za testiranje. U potpunom postupku kroz rupu, stroj za automatsko umetanje za aksijalnu provodnu komponentu obično se koristi prije lemljenja kako bi se smanjio ručni rad na umetanju i poboljšala dosljednost. ICT pomaže kupcima u planiranju rasporeda opreme, smjera transportne trake, transportne visine, veze za lemljenje, položaja pregleda i budućeg proširenja linije.

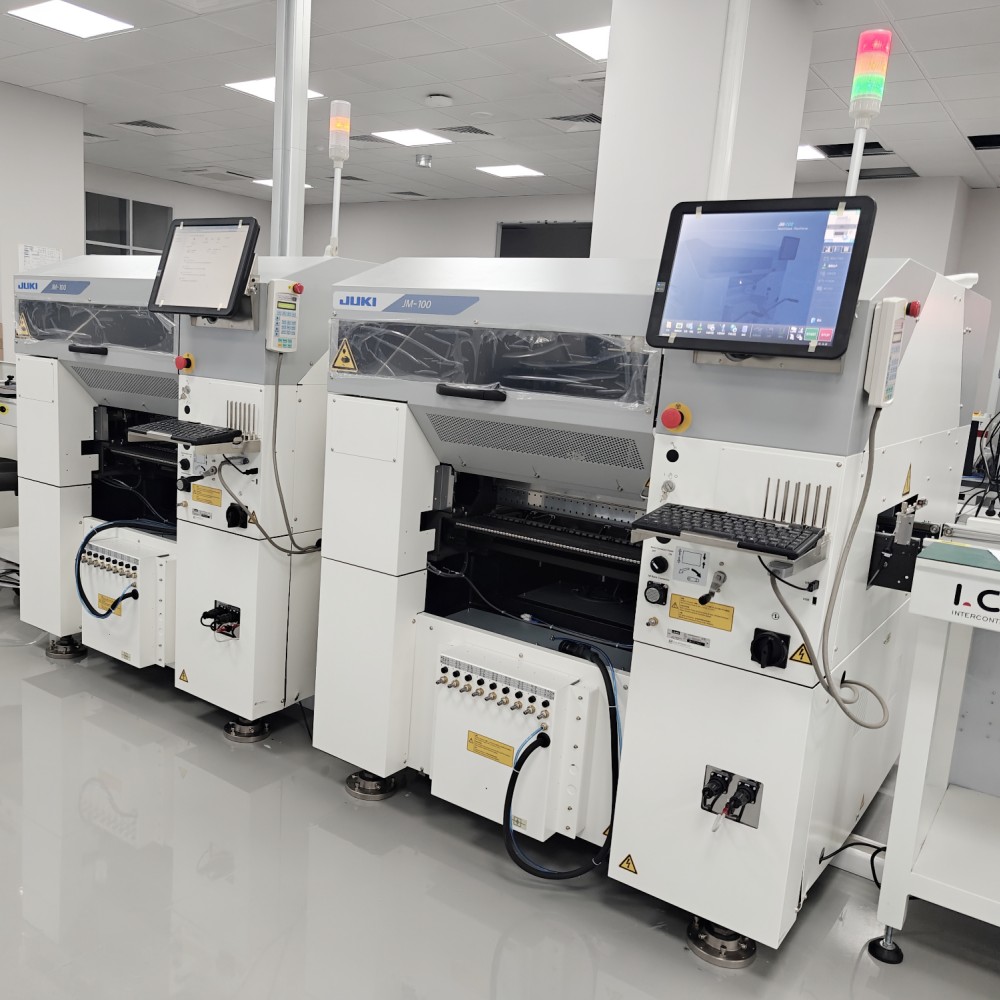

| Naziv proizvoda | Svrha u DIP liniji |
|---|---|
| PCB SMT linija | Ful-auto SMT montažna linija ključ u ruke |
| Stroj za automatsko umetanje | Automatski postavlja komponente na PCB s preciznošću za DIP proizvodnu liniju. |
Topi lem kako bi formirao čvrste spojeve na PCB-ima tijekom THT plug-in postupka. | |
Selektivno nanosi lem na određena područja za točnu THT montažu | |
Pregledava lemljene spojeve i nedostatke u postavljanju na DIP sklopljenoj PCB. | |
Provjerava unutarnju kvalitetu lemljenja i skrivene nedostatke u THT komponentama. | |
| Linija za sklapanje remena | Lako prenosi PCB-ove kroz DIP liniju za učinkovito sastavljanje i pregled. |
