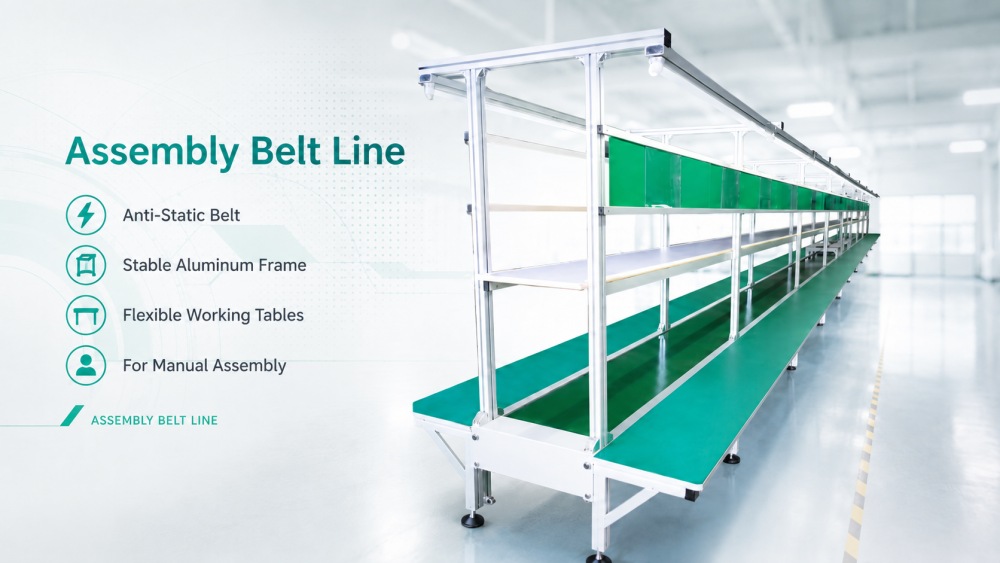

Linija traka za montažu LED TV-a dizajnirana je za tvornice elektronike kojima je potreban stabilan postupak ručnog sastavljanja i rukovanja tiskanim pločama. Može se koristiti nakon SMT proizvodnje, DIP umetanja, valnog lemljenja, pregleda ili popravka. Za proizvodnju LED TV-a, linija pomaže operaterima da dovrše montažu PCB-a, provjeru komponenti, spajanje žica, potporu za pričvršćivanje vijaka, vizualni pregled, popravak i završnu pripremu montaže u jednom organiziranom tijeku rada. Standardna linija koristi zeleni antistatički PVC remen, aluminijski okvir, radne stolove, sustav rasvjete, utičnice za struju, položaje za radnu karticu i dodatne alate. Veličina linije može se prilagoditi na temelju prostora radionice, broja operatera, veličine proizvoda i proizvodnog kapaciteta.
| Značajke proizvoda
Linija pokretne trake za montažu koristi zelenu antistatičku PVC traku za premještanje PCB-a i poluproizvoda kroz različite radne stanice. Ovo je važno za LED TV ploče i druge elektroničke proizvode jer statički elektricitet može oštetiti osjetljive komponente. Širina trake se može prilagoditi proizvodnim potrebama kupca, a smjer transporta može se postaviti s lijeva na desno ili zdesna na lijevo. U svakodnevnoj proizvodnji, remen pomaže operaterima da rade ujednačenim ritmom umjesto da cijelo vrijeme ručno pomiču ploče. Ovo čini proizvodnu traku čišćom, sigurnijom i lakšom za upravljanje nadzornicima.
Linija može uključivati radne stolove s obje strane, dajući operaterima dovoljno prostora za ručno umetanje, provjeru, sastavljanje, popravak, označavanje, spajanje kabela i pripremu proizvoda. Radni stol koristi šperploču s protupožarnim površinskim materijalom, koji je prikladan za okruženja sastavljanja elektronike. Sustav rasvjete koristi lampe od 40 W s kontrolom sekcije, pomažući operaterima da jasnije vide komponente, lemljene spojeve, oznake i konektore. Za proizvodnju LED TV-a, jasna rasvjeta i praktičan prostor za stolom vrlo su važni jer će operateri možda morati rukovati velikim tiskanim pločama, mnogim konektorima i različitim koracima sklapanja. Ovaj dizajn pomaže poboljšati radnu udobnost i smanjuje jednostavne pogreške u radu.
SMT linija za montažnu traku koristi strukturu aluminijskog okvira 40×40 mm, aluminijsku tračnicu 40×60 mm i pogonski valjak od nehrđajućeg čelika. Ova struktura daje liniji dobru stabilnost, dok izgled ostaje fleksibilan. Radne kartice mogu se instalirati za proizvodne upute, procesne standarde, radne naloge ili bilješke o kvaliteti. Linija se također može opremiti uobičajenim alatima za sastavljanje, kao što su pincete, električni odvijači, kliješta, pištolji za vrući zrak, stanice za lemljenje, pištolji za vjetar, skidači žice, pištolji za ljepilo, uređaji za usisavanje kositra, ispušne nape, ESD ionski ventilatori, ESD kutije, cijevi za zrak i ispušne cijevi. Ovi detalji pomažu kupcu izgraditi praktičan i organiziran prostor za montažu.
| Specifikacija
| Veličina | (D)9000*(Š)2186*(V) 1950±20mm, s radnim stolom (može prilagoditi kupac). |
Pogonski sustav | Tajvanski motor (2HP) i 80# retarder, inverter proizveden od adlaspower, raspon brzine 0-5m/min. |
Glavno tijelo | 40 × 40 mm aluminijski proizvod; tračnica od 40 × 60 mm aluminija; nosač lanterne od 40 × 40 mm aluminija, okvir izrađen od 40 x 40 aluminijskog proizvoda. |
Sustav rasvjete | Rasvjetna ，lampa od 40 W tvrtke FSL, žica je 1,5⊃2;, kontrola podsekcije. |
| Vlast | Donja linijska utičnica, obje strane odvojene kontrole, žica pomoću 4 kvadratne žice, svaka s 2 metra, oko 1 svaka, korito izrađeno od pocinčane ploče proizvodnje, veličina je 60 * 80 * 1 mm. |
| Radni stol | 300*15 mm šperploča, površina s protupožarnim materijalima. |
| Pogonski valjak | Izrađena od cijevi od nehrđajućeg čelika, ø25mm. |
| PCB remen | Zeleni antistatički PVC remen (400*2 mm), bešavni. |
Pribor | radna kartica izrađena od 25×14'H' aluminijskog proizvoda ，s A4 prozirnom tvrdom plastikom. |
| Popis opreme za DIP liniju
ICT može osigurati odgovarajuću opremu za SMT, DIP i proizvodnju završne montaže. Za proizvodnju LED TV-a, srodni proizvodi mogu uključivati SMT pisače, strojeve za odabir i postavljanje, pećnice za reflow, SPI, AOI, sustave za rukovanje PCB-om, linije za ručno umetanje, automatske strojeve za umetanje, strojeve za valno lemljenje, DIP AOI, liniju pokretne trake za montažu, strojeve za pričvršćivanje vijaka, robote za lemljenje, sustave za označavanje, strojeve za čišćenje i opremu za inspekciju. Linija pokretne trake za montažu LED TV SMT s radnim stolovima može se koristiti kao područje povezivanja između proizvodnje PCB-a i montaže proizvoda. ICT može planirati cijelu liniju na temelju veličine PCB-a, modela televizora, broja operatera, tijeka procesa i izgleda radionice.
| Naziv proizvoda | Svrha u DIP liniji |
|---|---|
| PCB SMT linija | Ful-auto SMT montažna linija ključ u ruke |
| Stroj za automatsko umetanje | Automatski postavlja komponente na PCB s preciznošću za DIP proizvodnu liniju. |
Topi lem kako bi formirao čvrste spojeve na PCB-ima tijekom THT plug-in postupka. | |
Selektivno nanosi lem na određena područja za točnu THT montažu | |
Pregledava lemljene spojeve i nedostatke u postavljanju na DIP sklopljenoj PCB. | |
Provjerava unutarnju kvalitetu lemljenja i skrivene nedostatke u THT komponentama. | |
| Linija za sklapanje remena | Lako prenosi PCB-ove kroz DIP liniju za učinkovito sastavljanje i pregled. |
| Videozapis o uspjehu korisnika
ICT je podržao kupca u Uzbekistanu u izgradnji velike tvornice za proizvodnju elektronike za matične ploče računala, SSD proizvode i proizvode povezane s memorijom. Iako proizvod nije bio LED TV, projekt pokazuje kako ICT podržava kompletne proizvodne linije elektronike od planiranja do stabilnog rezultata. SMT linija uključivala je ispis šablona, SMT postavljanje, reflow lemljenje, SPI, AOI i PCB sustave za rukovanje. Linija DIP uključivala je liniju za ručno umetanje, JUKI stroj za umetanje neparnih oblika, stroj za valovito lemljenje i transportne sustave. ICT inženjeri pomogli su u postavljanju linije, povezivanju stroja, otklanjanju pogrešaka, testiranju proizvodnje i obuci operatera. Nakon testiranja, kupac je dao pozitivne povratne informacije o kvaliteti opreme, brzini odziva, zaštiti pakiranja i inženjerskoj podršci.
| Sveobuhvatna servisna podrška
ICT podržava kupce od ranog planiranja izgleda do stvarne proizvodnje. Prije otpreme naš tim provjerava strukturu linije, kretanje remena, rad motora, sustav rasvjete, utičnice, stanje radnog stola, radne kartice, smjer transporta, dovod zraka, konfiguraciju alata i zaštitu pakiranja. Tijekom servisa na licu mjesta, inženjeri pomažu u povezivanju trake za montažu LED TV-a s uzvodnom i nizvodnom opremom. Obuka pokriva rad trake, podešavanje brzine, korištenje radne stanice, kontrolu rasvjete, sigurnost utičnice, postavljanje alata, svakodnevno čišćenje, ESD kontrolu, osnovno održavanje i upravljanje proizvodnim procesom. Za nove proizvodne timove, dobro isplanirana proizvodna linija pomaže u smanjenju zabune i olakšava obuku operatera.
| Što klijenti kažu
Kupci često daju pozitivne povratne informacije o ICT-u jer naši inženjeri jasno objašnjavaju cijelu liniju i pomažu u rješavanju stvarnih proizvodnih problema tijekom instalacije. Također im se sviđa praktičan raspored, stabilna struktura stroja i organizirani dizajn radne stanice. Za dostavu na velike udaljenosti, ICT koristi jaku izvoznu ambalažu za zaštitu opreme tijekom transporta. Kada korisnici imaju pitanja o povezivanju linije, rasporedu operatera, testiranju proizvodnje ili održavanju, naš tim brzo odgovara i prati sve dok se problem ne riješi. Ova podrška pomaže kupcima da se osjećaju sigurnije pri izgradnji nove proizvodne trake ili proširenju postojeće tvornice elektronike.
| Certifikati i standardi
ICT se fokusira na kontrolu kvalitete za SMT, DIP i opremu za pokretne trake. Naša tvrtka radi s proizvodima i sustavima koje podržavaju CE, RoHS, ISO9001, patenti i drugi povezani dokumenti o kvaliteti. Za liniju pokretne trake za montažu, kontrola kvalitete uključuje čvrstoću okvira, pomicanje trake, sigurnost ožičenja, stabilnost osvjetljenja, sigurnost utičnica, ESD zaštitu, izgled radne stanice i potvrdu pakiranja. Prije isporuke oprema prolazi kroz mehaničku provjeru, električno ispitivanje, ispitivanje funkcionalnosti i pregled pakiranja. Stabilna oprema za montažu pomaže kupcima smanjiti prekide u proizvodnji i poboljšati svakodnevno upravljanje tvornicom. ICT nastavlja poboljšavati standarde inspekcije kako bi podržao pouzdanu proizvodnju elektronike.
| O ICT tvrtki i tvornici
ICT je profesionalni pružatelj rješenja za SMT, DIP i pokretnu traku s vlastitim timovima za istraživanje i razvoj, proizvodnju, inženjering, prodaju i usluge. Tvrtka je brzo rasla tijekom godina i opsluživala je mnoge kupce u različitim zemljama i industrijama. ICT se fokusira na cjelovita tvornička rješenja, uključujući SMT linije, DIP linije, linije za premazivanje, montažne linije, strojeve za automatizaciju, sustave inspekcije i planiranje tvornica. U našoj tvornici svaki stroj prolazi strogu provjeru prije otpreme, uključujući mehaničku inspekciju, električno ispitivanje, ispitivanje funkcionalnosti i pregled pakiranja. S iskustvom u globalnim projektima i snažnom tehničkom podrškom, ICT pomaže kupcima izgraditi proizvodne linije elektronike od ranog planiranja do stabilne proizvodnje.
