ICT- AI-5146
I.C.T
| ICT Online AOI Inspection Machine AI-5146
ICT online aoi inspekcijski stroj AI-5146 koristi visokopreciznu kameru u boji za snimanje PCB slika u stvarnom vremenu. Primjenjuje CNN dubinsko učenje za pametno otkrivanje nedostataka komponenti i lemljenja. Ova smt proizvodna linija online aoi stroj odgovara provjerama prije i nakon reflowa. Nudi nizak broj lažnih alarma, veliku brzinu i jednostavno postavljanje. Korisnici dobivaju stabilne rezultate s GR&R ispod 10%. Podržava daljinsko upravljanje i MES podatkovne veze za bolji tvornički protok.
| Značajka

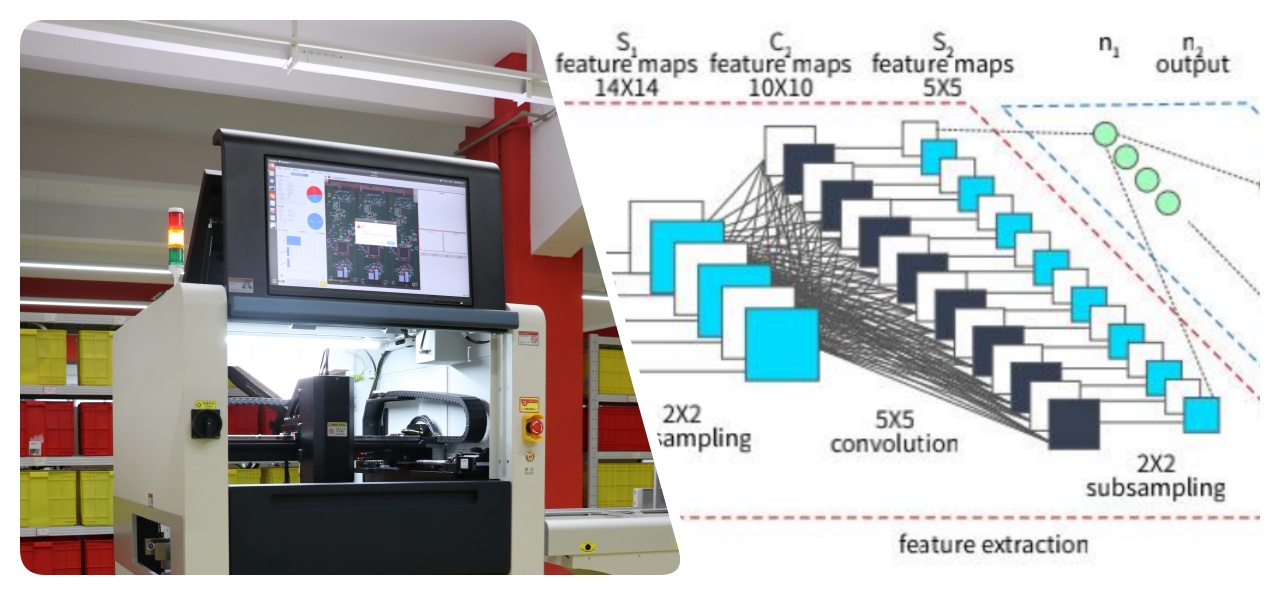

AI-5146W automatski PCB aoi stroj koristi duboko učenje putem CNN-a za optimizaciju velikih podataka i omogućavanje inteligentnog minimalističkog programiranja. Automatski identificira komponente i lemljene spojeve jednim klikom, rješavajući probleme dugog vremena programiranja i velikog broja lažnih alarma uobičajenih u tradicionalnim metodama. Uvježban na ogromnim skupovima podataka, točno razlikuje NG od OK ploča, čak i s različitim oblicima lemljenih spojeva. Ovo smanjuje promašene preglede i poboljšava generalizaciju za različite scenarije, poput rukovanja prevjesima komponenti ili rupama u lemljenju bez smetnji.

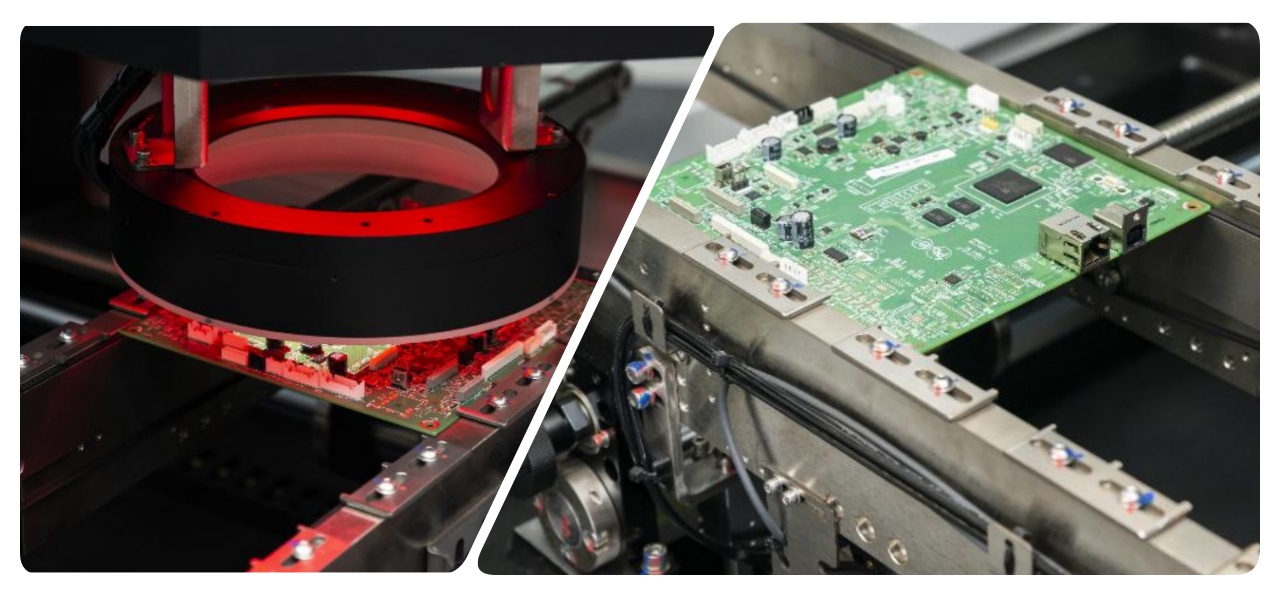

Vrhunska kamera snima brzinom od 0,23 sekunde po vidnom polju. Duboko poravnanje održava brzo kretanje. Izračunava sljedeće polje dok snima trenutno. Automatsko planiranje ruta za učinkovitost. Mrežni stroj za inspekciju aoi lako se bavi velikim PCB-ima. Odgovara linijama velike količine bez usporavanja. Korisnici dobivaju više rezultata po smjeni.

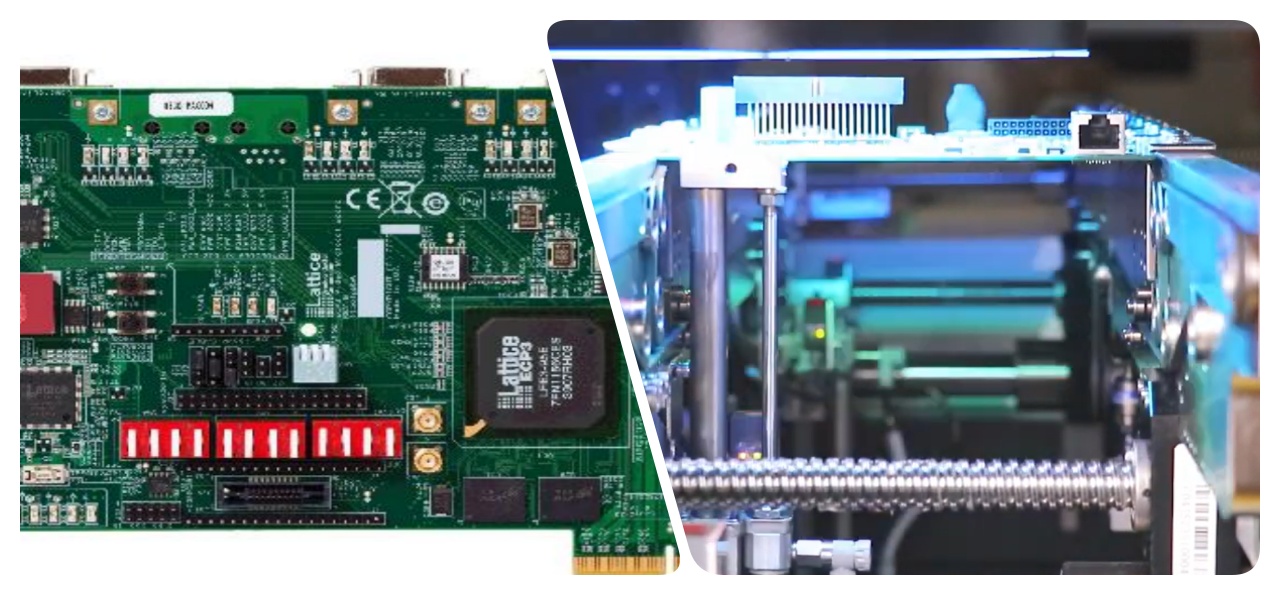

Pronalazi nedostatke, iskrivljenje, mostove, višak lema i još mnogo toga. Auto IC kutije s iglama prosuđuju višestruke nedostatke odjednom. Zanemaruje boju ploče ili promjene znakova. Generalizacija rješava prepuste ili mala odstupanja. Mrežni stroj za inspekciju aoi-a održava niske lažne stope u složenim slučajevima.
| Specifikacija
| Model | ICT SMT AOI AI-5146 | ICT SMT AOI AI-5146D |
| Mini komponenta | 01005 čip, 0,3 koraka IC i poseban oblik | |
| Rezolucija@FOV | 10um@40*30mm | 15um@40*30mm |
| Fotoaparat | Inteligentna digitalna industrijska kamera od 12M piksela | |
| Objektiv | Telecentrična leća | |
| Svjetlo | RGB+W 4 boje integralne | |
| Brzina inspekcije | 0,23 s/FOV | |
| Algoritam inspekcije | CNN, kontrast boja, prepoznavanje obrisa, inspekcija ofseta, podudaranje predložaka, usporedba znakova, OCR, itd. | |
| Stavka inspekcije | Komponenta: odsutna, preokrenuta, pogrešno poravnata, slomljena, dodatna, strane tvari, zamrljane itd. Lem: nedovoljno lema, previše lema, premošćivanje, pseudo lemljenje itd. Ostalo: prepoznavanje crtičnog koda/prepoznavanje QR koda/OCR. | |
| PCB veličina | 50*50mm~510*460mm (Način velike ploče: Slijeva nadesno: max 730*460 mm Zdesna na lijevo: max 640*460 mm) | 50*50mm~510*610mm (rad s jednom tračnicom) 50*50mm~510*330mm (rad s dvije tračnice) |
| Željeznica | Jednostruka tračnica | Dvostruka tračnica |
| PCB visina | Gore: 25 mm, dolje: 80 mm | Gore: 25 mm, dolje: 30 mm |
| Debljina pcb | 0,3 ~ 6,0 mm | |
| PCB rub | 3,7 mm | |
| PCB Warpage | ±3,0 mm | |
| PCB težina | Maksimalno: 3 kg | |
| Visina transportne trake | 900±20 mm | |
| S prilagodbom | Ručno&automatski | |
| Smjer pokretne trake | L ~R ili R ~L | |
| Vlast | AC220 50/60Hz, 5A | |
| Nazivna snaga | 380 W | |
| Komunikacija | Smema | |
| Težina | 750 kg | 790 kg |
* ICT nastavlja raditi na kvaliteti i performansama, specifikacije i izgled mogu se ažurirati bez posebne obavijesti.

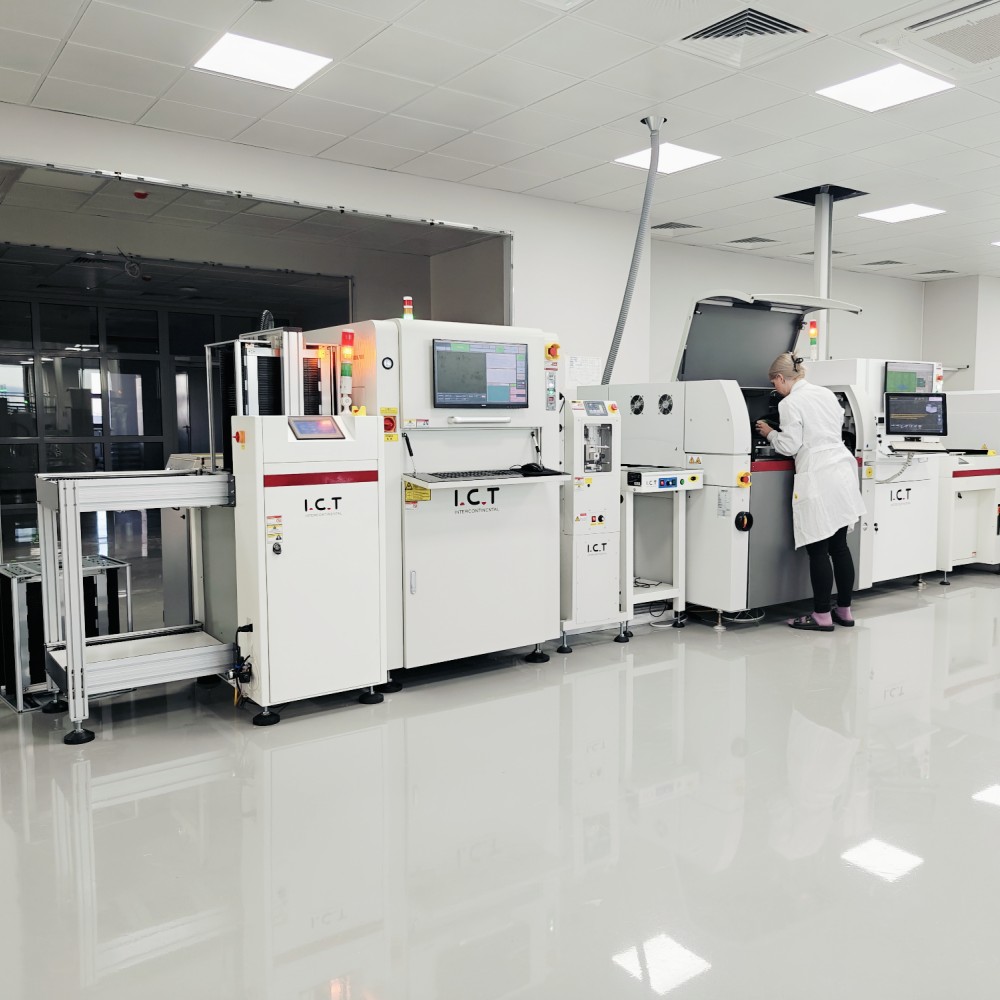

| Popis SMT linijske opreme
Naša proizvodna linija PCBA visoke kvalitete ima naprednu opremu za učinkovito i precizno sklapanje PCB-a. Potpuno automatizirana SMT linija uključuje utovarivač, automatski pisač za točnu primjenu paste za lemljenje, stroj za odabir i postavljanje za precizno postavljanje komponenti, reflow peć za pouzdano lemljenje i AOI sustav za temeljitu inspekciju grešaka. Ova visokokvalitetna PCBA proizvodna linija osigurava nesmetan rad, visoku pouzdanost i jeftinu SMT montažu, ispunjavajući različite zahtjeve industrije.
| Videozapis o uspjehu korisnika
Pogledajte ICT-5146 marketinški video kako biste vidjeli online stroj za inspekciju aoi na djelu. Započinje s elegantnom vanjštinom i ključnim prodajnim točkama. Pogledi iznutra prikazuju kameru visoke preciznosti i RGB+W svjetla. Stroj glatko radi na SMT liniji, snimajući slike u stvarnom vremenu. Demo AI programiranja ističe ID komponente jednim klikom i provjeru lemljenja. Prikazuje primjere kvarova poput mosta ili dijelova koji nedostaju. Brzo postavljanje i udaljene veze se pojavljuju. Kraj pokazuje stabilan rad u tvornici, povećanje prinosa i brzine.
| Servis i podrška u obuci
ICT nudi potpunu podršku za online stroj za inspekciju aoi. Naš tim se bavi instalacijom, otklanjanjem pogrešaka i održavanjem. Daljinska pomoć brzo rješava probleme. Pružamo obuku na licu mjesta ili online za jednostavno korištenje. Korisnici uče programiranje, postavljanje kvarova i analizu podataka. Redovita ažuriranja održavaju softver ažurnim. Globalni servisni centri osiguravaju brzu opskrbu dijelovima. Ovo gradi korisničke vještine i vrijeme rada stroja.

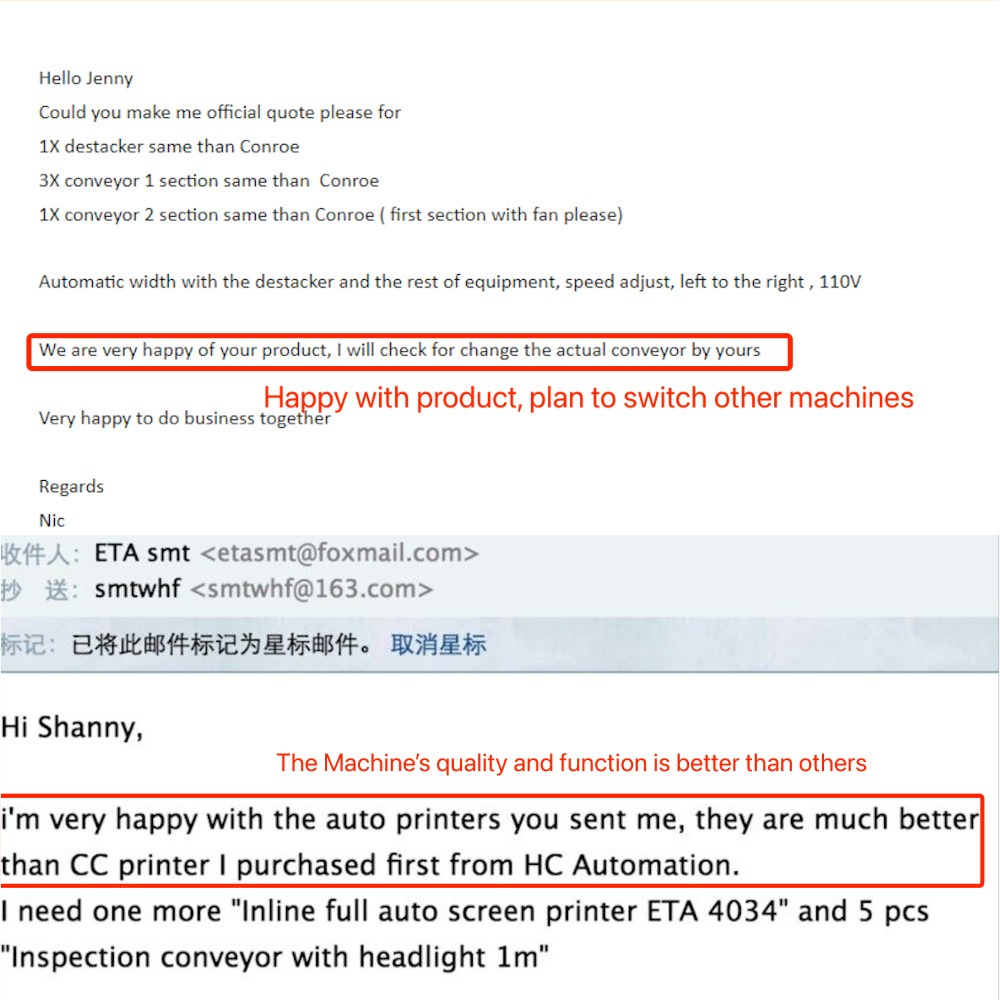

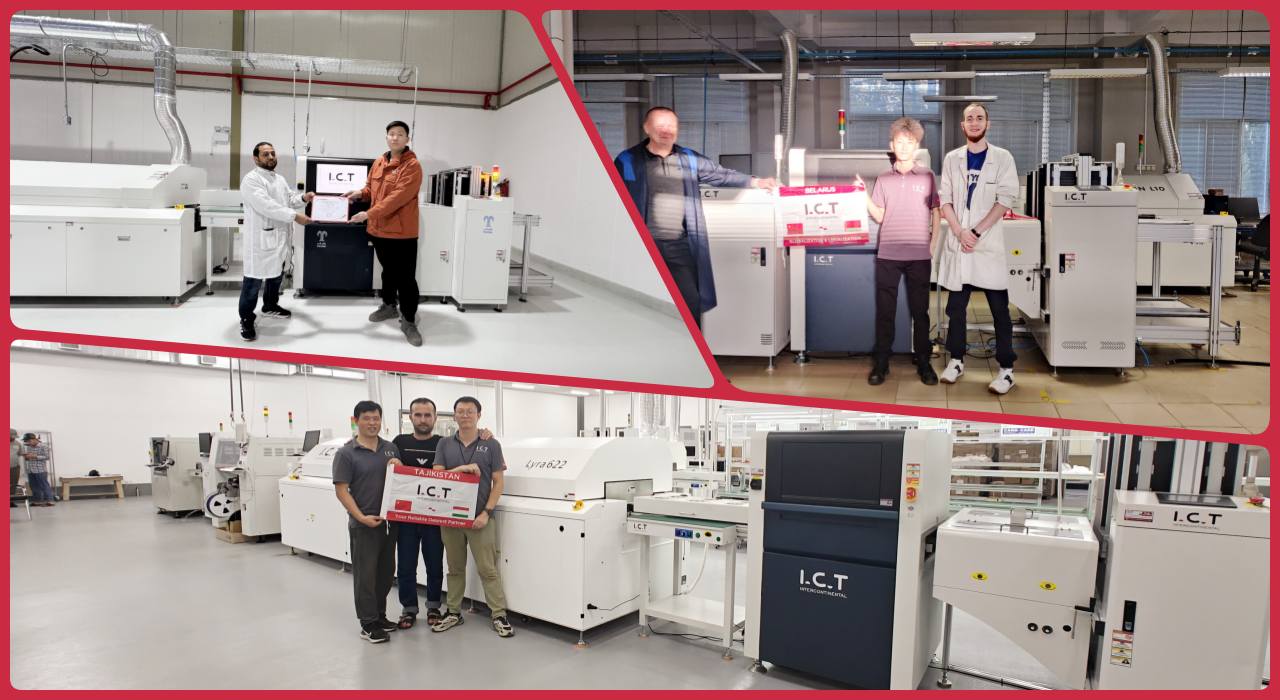

| Recenzije kupaca
Klijenti vole brzu reakciju naših inženjera i stručne popravke. Oni hvale mrežni stroj za inspekciju aoi za točne provjere i niske pogreške. Sigurno pakiranje štiti tijekom transporta. Brzo rješavanje problema skraćuje vrijeme čekanja. Stabilne performanse pojačavaju njihove linije.
| Certifikati i standardi
ICT posjeduje CE za sigurnost, RoHS za zelene materijale i ISO9001 za kontrolu kvalitete. Imamo patente za ključne tehnologije kao što su AI algoritmi. Oni dokazuju pouzdanu izradu i inovativnost.
| O ICT tvrtki i našoj SMT tvornici
ICT ima vlastito istraživanje i razvoj i proizvodnju u tvornici od 12.000 m². Više od 89 zaposlenika uključuje 20 inženjera. Brzo rastemo, opslužujući više od 1600 klijenata u 72 zemlje. Strogi testovi i sustavi kvalitete osiguravaju vrhunske proizvode. Globalne podružnice nude lokalnu pomoć.
