Automatizirani PCB Inline 3D-CT sustav automatizirane rendgenske inspekcije

I.C.T-9200 je dizajniran za pružanje rendgenskih slika visoke rezolucije za elektronsku industriju.Ovaj svestrani sustav učinkovit je za mnoge primjene u procesu proizvodnje PCB-a.To uključuje poluvodiče kao što su BGA, CSP, LGA, POP, SIP, QFN, flip chips, COB i LED.

Model:
I.C.T-9200
Brand:
I.C.T
Kodirati:
X-RAY machine

Status dostupnosti:

Količina:



Raspitati se Dodaj u košaricu

Automatizirani PCB Inline 3D-CT automatizirani sustav za rendgensku inspekciju

Pregled

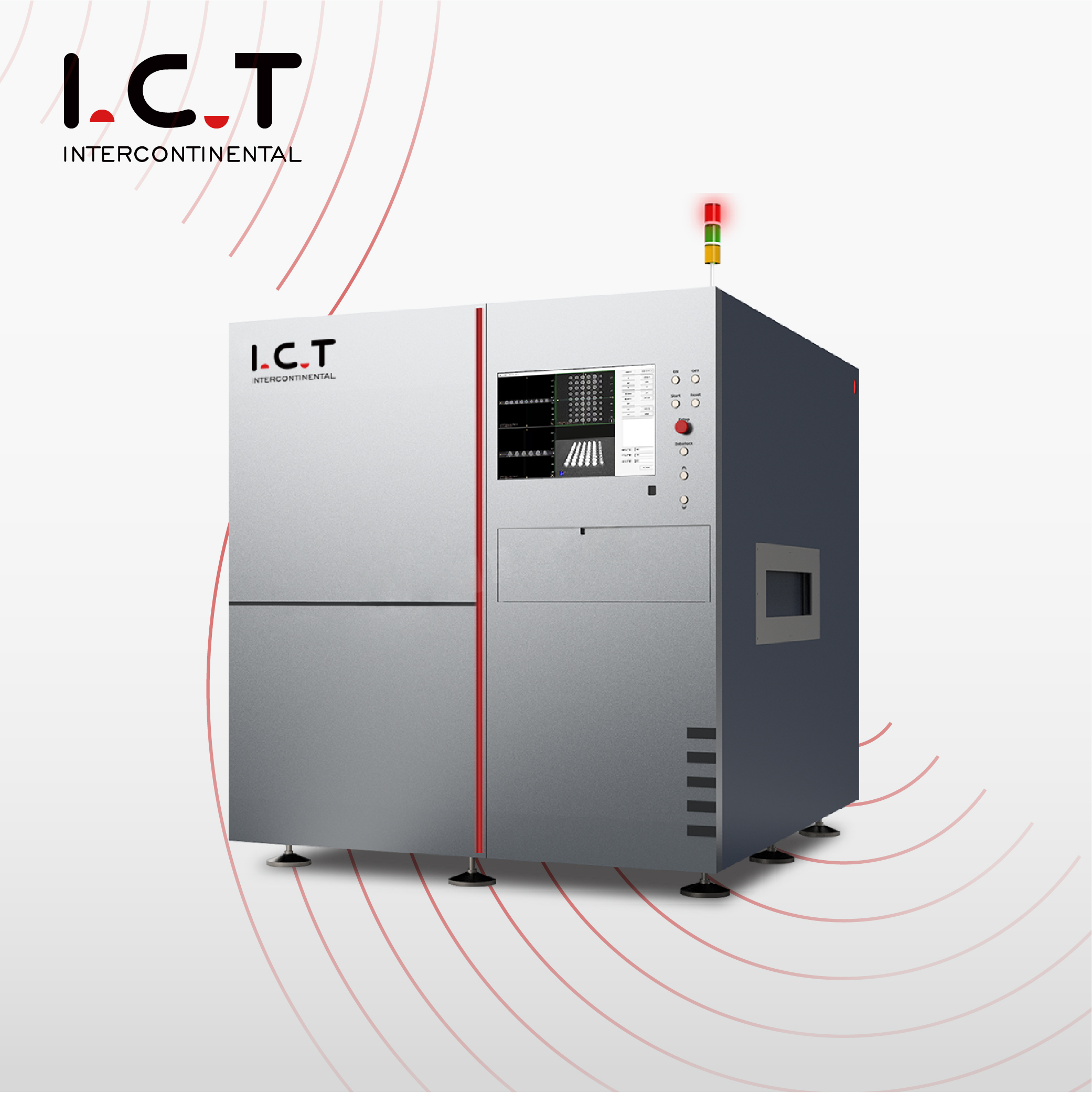

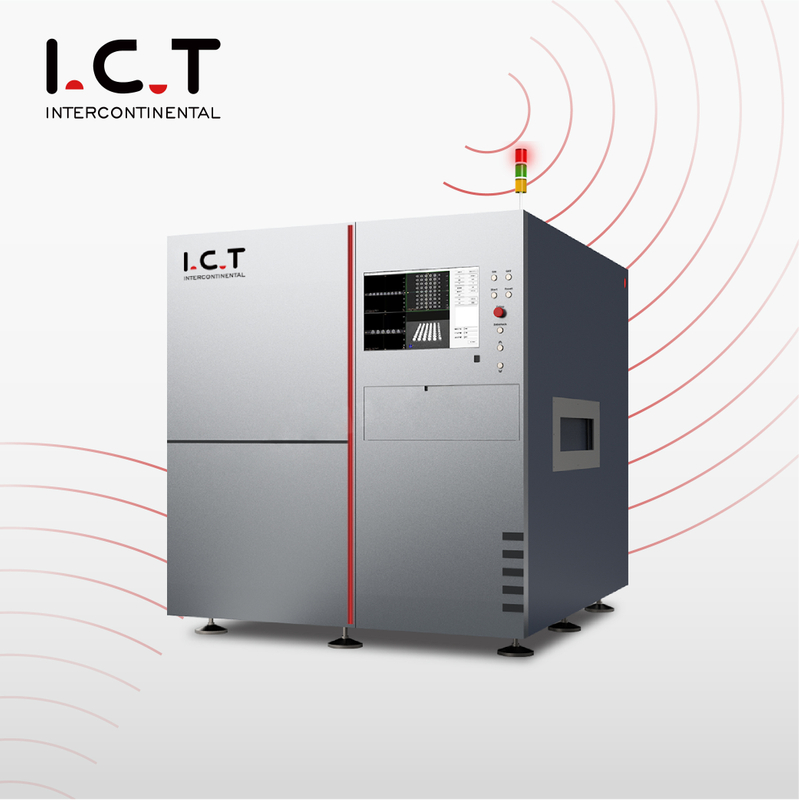

Online 3D X-Ray ICT-9200-1

X-Ray I.C.T-9200 Uvod:

I.C.T-9200 dizajniran je za pružanje rendgenskih slika visoke rezolucije za elektroničku industriju.Ovaj svestrani sustav učinkovit je za mnoge primjene u procesu proizvodnje PCB-a.To uključuje poluvodiče kao što su BGA, CSP, LGA, POP, SIP, QFN, flip chips, COB i LED.I.C.T-9200 je moćan alat za podršku razvoju procesa, praćenju procesa i usavršavanju operacija prerade.

Značajke:

1. 130KV zatvorena RTG cijev;

2. Milijunski FPD detektor velike brzine visoke razlučivosti, sustav kretanja sa 6 osi, za ispunjavanje različitih potreba detekcije velikih zahtjeva;

3. Windows navigacija, praktično praćenje cilja;

4. BGA prazno područje automatsko mjerenje i generiranje izvješća;

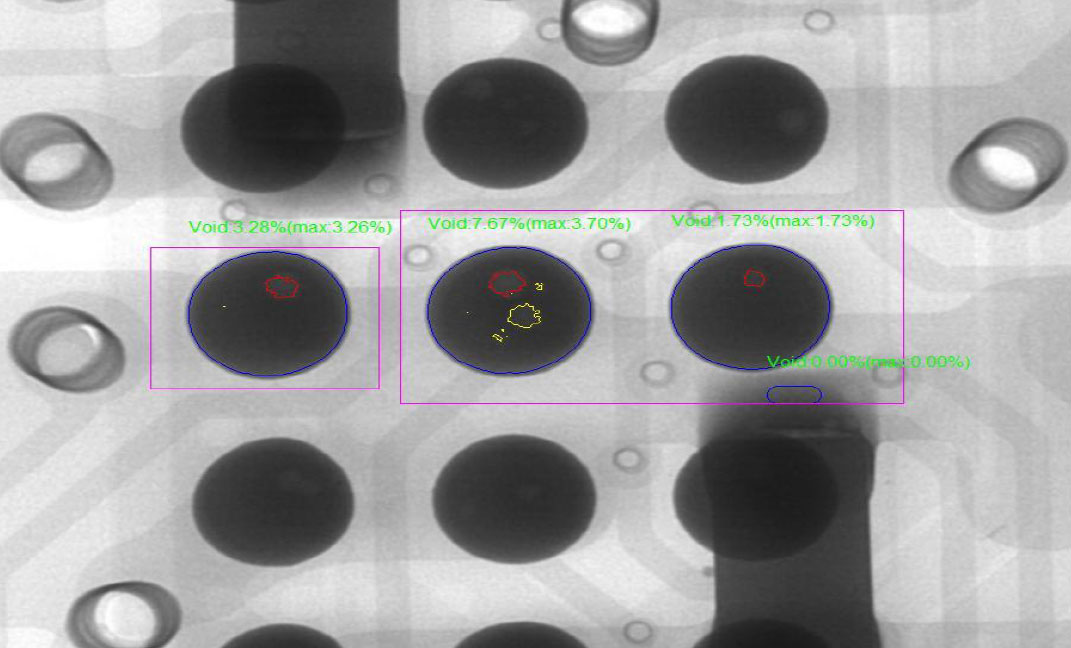

Izračun stope pražnjenja BGA

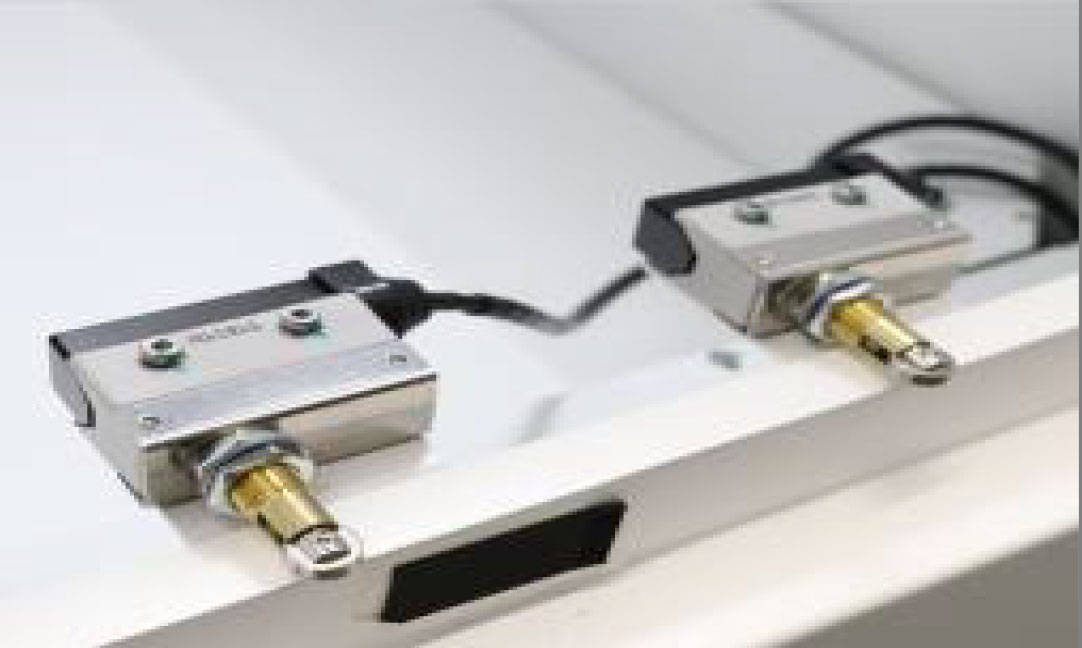

Sigurna elektromagnetska zaštita i zaštita hardvera

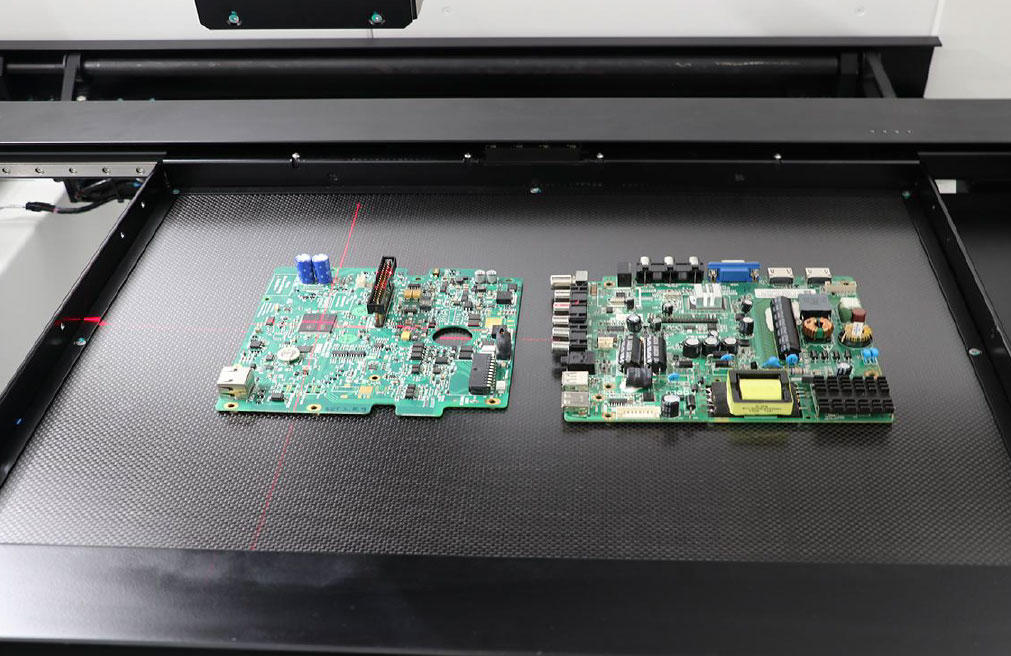

Inspekcijski stol velike veličine

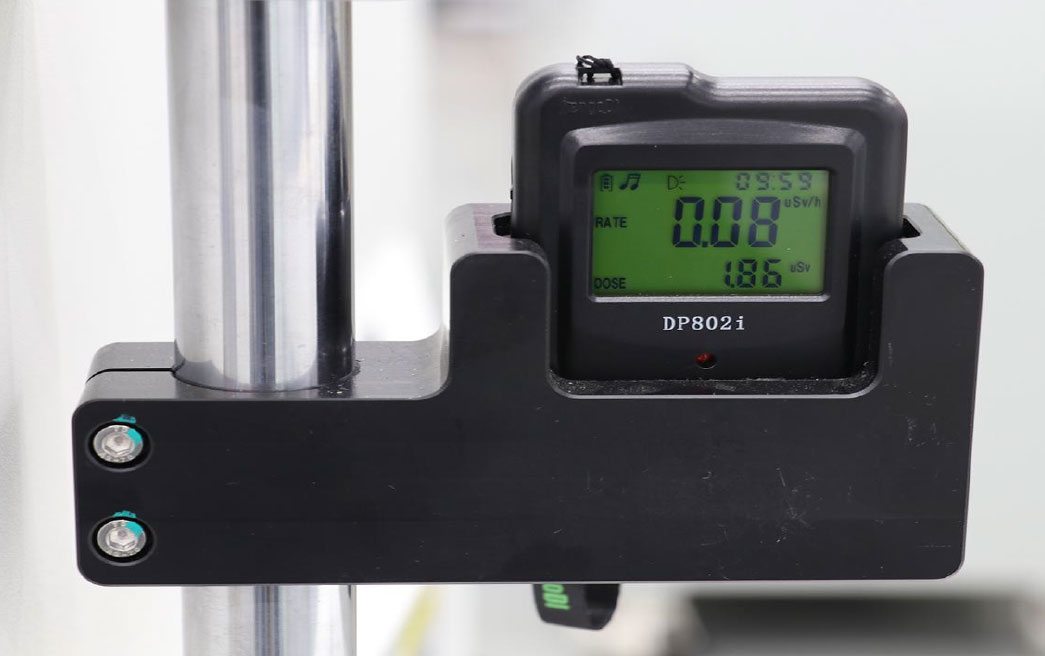

Praćenje zračenja u stvarnom vremenu

Primjena:

SMT, BGA, CSP, Flip Chip, LED detekcija, poluvodič, komponente za pakiranje, industrija baterija, elektroničke komponente, automobilski dijelovi, fotonapon, aluminijsko lijevanje pod pritiskom, kalupljenje plastike. Keramika, druge posebne industrije.

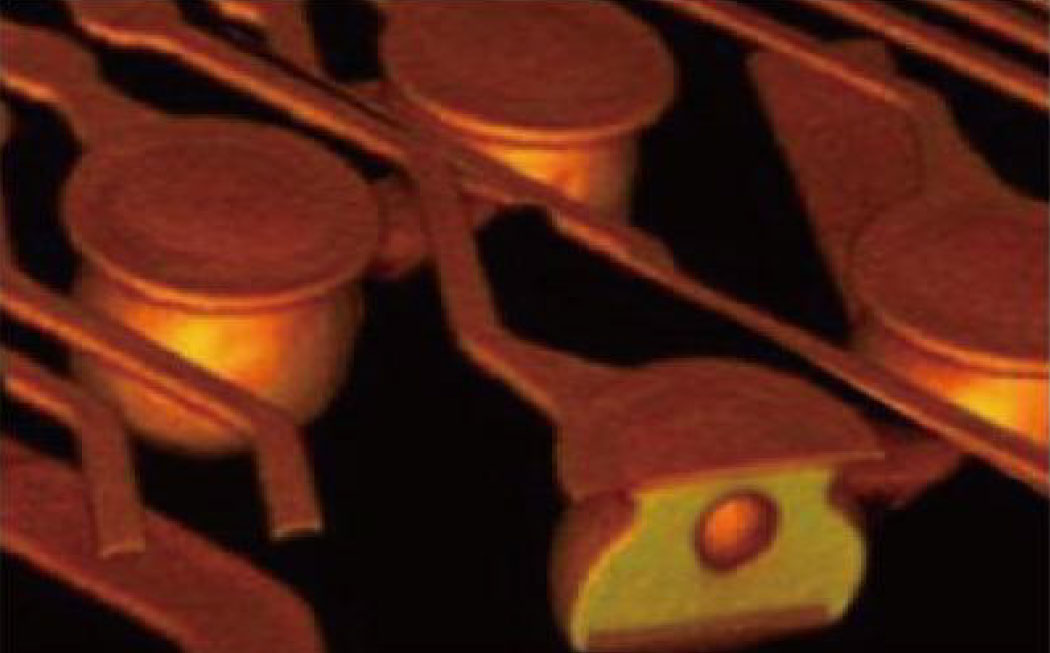

BGA 3D CT detekcija

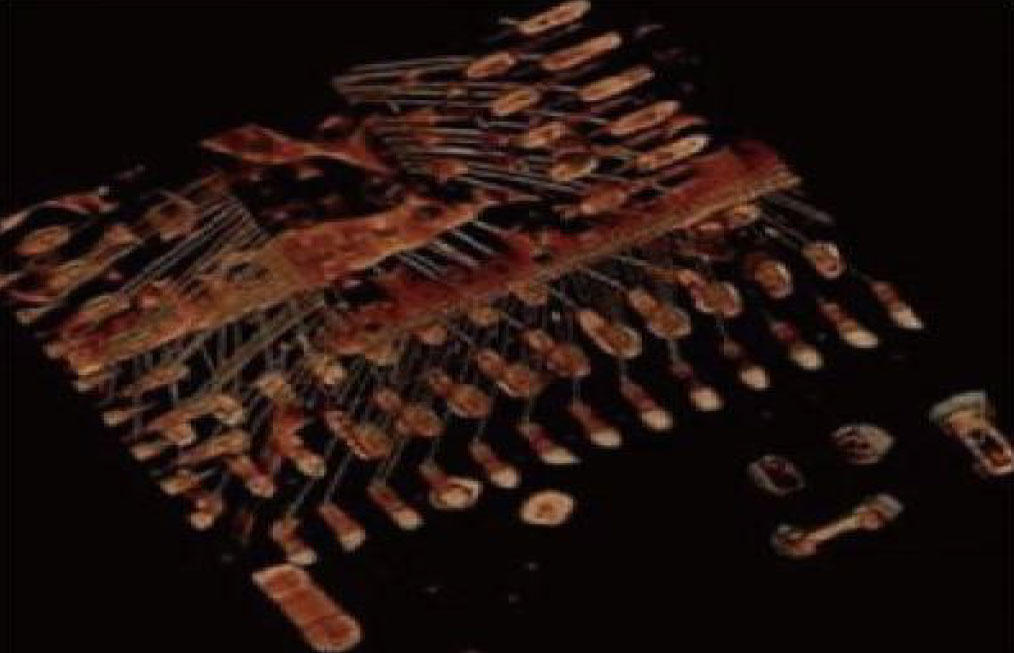

IC 3D CT detekcija

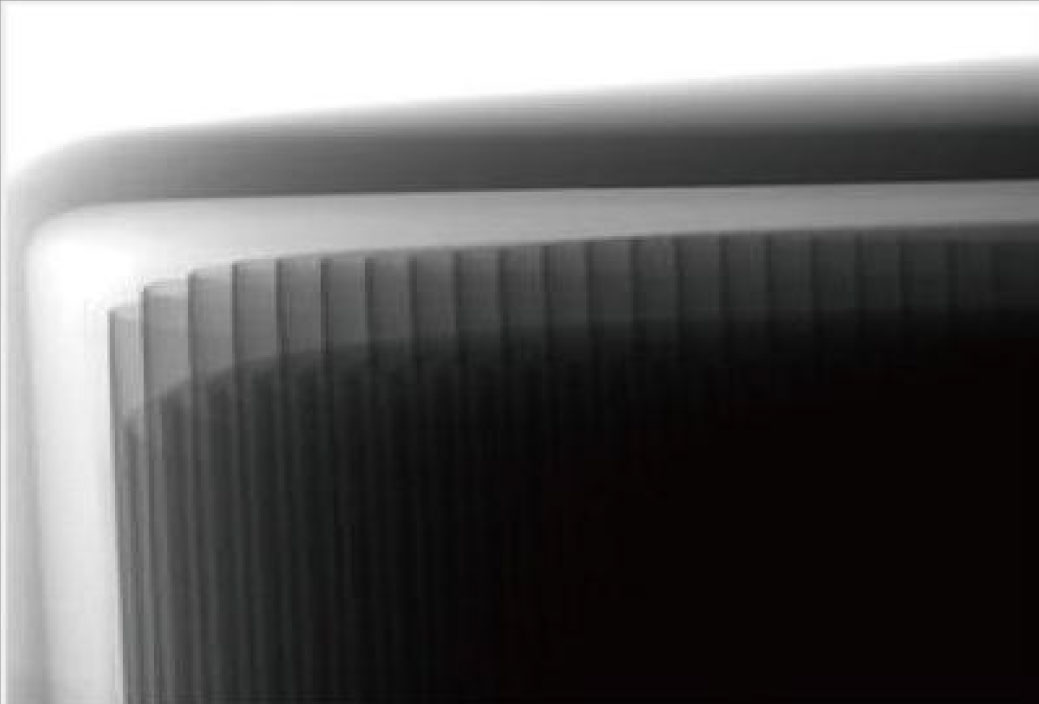

Detekcija litijske baterije

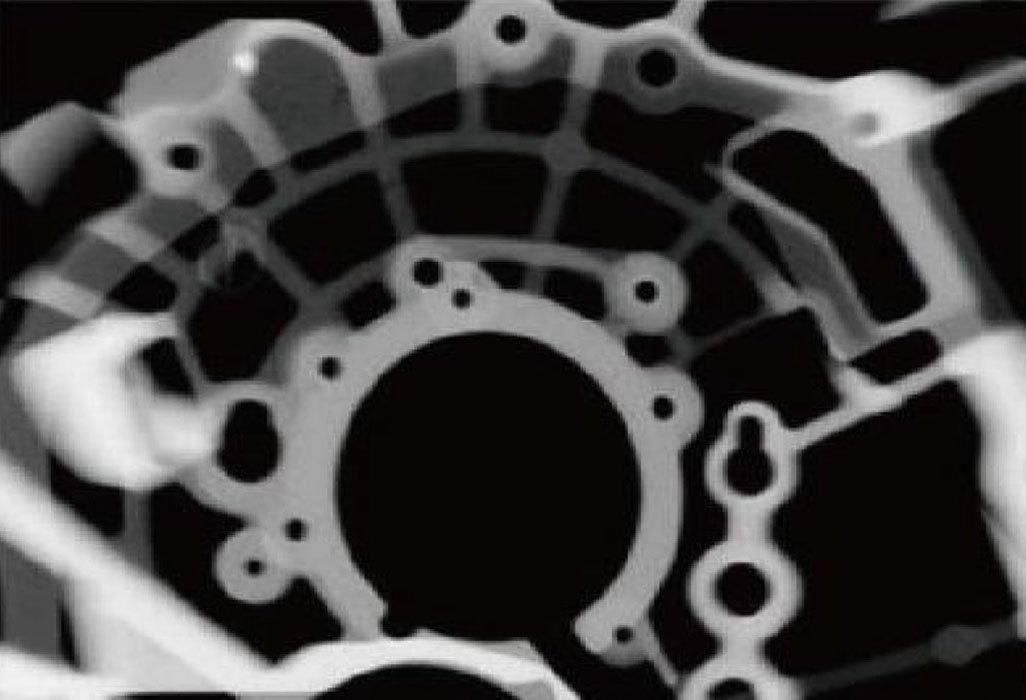

Detekcija tlačnog lijevanja

Specifikacija:

Artikal	Model	I.C.T-9200
rendgenska cijev	Maks.Naponi, Vrsta	130kV/1000μA, zatvorena mikrofokusna rendgenska cijev
rendgenska cijev	Vrsta detektora	FPD
Detektor	Rezolucija	1 μm
	Pixel	1536x1536
	Kut detektora	Puni kut gledanja od 360°, nagib 2*70°
	Operacijski sustav	Industrijsko računalo, Win10 64-bit, i7 procesor
Računalo sustava	Monitor	24' LCD
Računalo sustava	Korisničko sučelje	I.C.T Višenamjenski DXI sustav za obradu slike
Radna platforma	Maks.Područje inspekcije	510mm*670mm
	Maks.Težina utovara	5kg [M veličina];30 kg [L veličina]
	Kontrola pokreta	Joysticks, miš i tipkovnice
	Raspon pokreta (gore i dolje)	250 mm
	PCBA debljina	0,5-5 mm
	PCBA zanatska strana	5 mm
	PCBA kompenzacija iskrivljenja	±2 mm
	Zazor gore i dno	70 mm i 40 mm
Navigacija	Fotoaparat	HD kamera, laserska točka
Os	Manipulator	6-osa s Cam X / Y / T, platformom X / Y / Z
Os	Kontrola osi	X, Y
Značajke opreme	Napajanje	AC 110~220V (±10%) 50Hz, 3kW
	Okvirne dimenzije	1700(Š)1660(D)1900(V) mm
	Težina sustava	3330 kg
UPS	1000VA, 800W
