ICT-OFM | Napredni stroj za umetanje neparnih oblika

Udijeliti na:

I.C.T-OFM | Napredni stroj za umetanje neparnih oblika

I.C.T Odd Form Insertion Machine je napredni uređaj dizajniran da se nosi sa složenim zadatkom umetanja komponenti neparnog oblika u SMT aplikacije brzinom i preciznošću. Njegov inovativni dizajn i modularna struktura čine ga idealnim izborom za proizvođače koji žele poboljšati svoje proizvodne mogućnosti.

Model:
Serija I.C.T-OFM
Brand:
I.C.T

Status dostupnosti:

Količina:



Raspitati se Dodaj u košaricu

I.C.T Napredni stroj za umetanje neparnih oblika

Uvod:

The I.C.T stroj za umetanje neparnih oblika je inovativno rješenje visokih performansi dizajnirano za rješavanje izazova umetanja komponenti posebnog oblika u sastavljanje PCB-a. Kombinirajući brzinu, svestranost i učinkovitost, ovaj stroj osigurava besprijekornu integraciju u vašu proizvodnu liniju bez ugrožavanja ukupne produktivnosti. S modularnim dizajnom i vrhunskom tehnologijom, I.C.T Odd Form Insertion Machine napravljen je za dugoročnu vrijednost, pružajući neusporedivu fleksibilnost i pouzdanost.

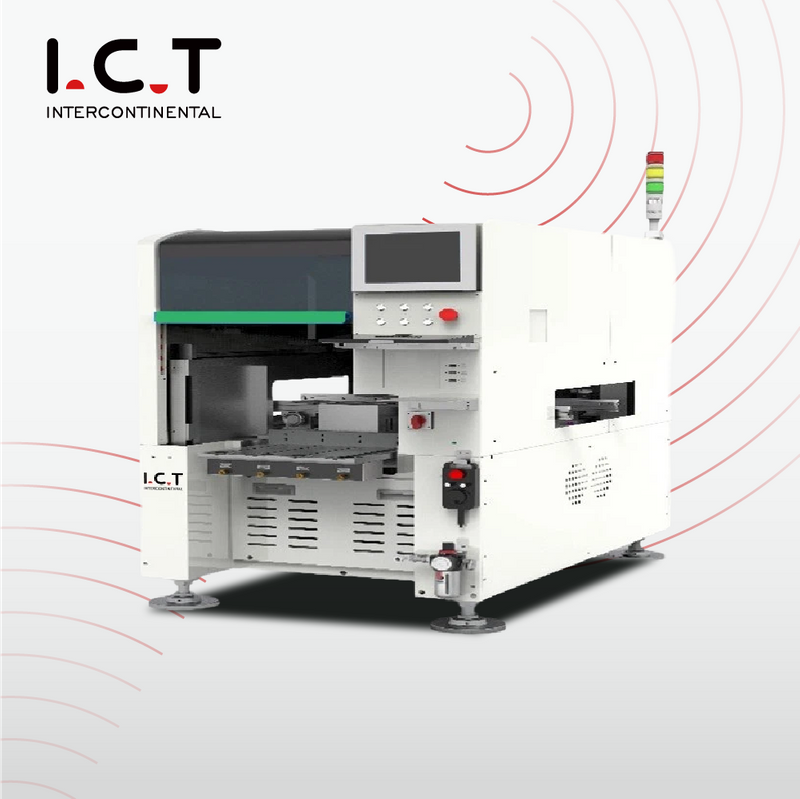

Stroj za umetanje neparnih oblika OFM-6

※ Veličina PCB-a: 70*70-300*500 mm

※ Glava za umetanje: 2 / 4 / 6

※ Feeder Bank: Jednostrana / dvostrana

※ Mas Veličina komponente: φ50 (35*35) mm;

※ Metoda odabira komponente: Mlaznica / stezaljka

※ Kut umetanja: 0-360°

※ Točnost CPK: ±0,05 mm

Ključne značajke i prednosti stroja za umetanje neparnih oblika I.C.T-a:

1. Napredno programiranje i dijeljenje podataka

Izvanmrežno programiranje: Pojednostavite postavljanje uz dodatak softvera za programiranje koji radi na bilo kojem vanjskom računalu.
Dijeljenje podataka: Podijelite programe stroja i podatke o proizvodnji (veličina PCB-a, koordinate komponenti) na svim uređajima kako biste pojednostavili rad.

2. Preciznost i učinkovitost

Inteligentna kalibracija: Poboljšajte točnost koristeći precizne algoritme i inteligentno ispravljanje pogrešaka.
Rezultati CPK testa: Postignite iznimnu točnost s CPK vrijednostima u rasponu od 1,0 do 1,67.
Višestruki algoritmi za identifikaciju komponenti: Osigurajte visoku točnost korektivne analize za različite komponente čudnog oblika.

3. Fleksibilno rukovanje komponentama

Podrška za razne hranilice, uključujući aksijalne, radijalne, tray i cijevne hranilice.
Prilagodljiv za konektore, transformatore, sklopke, zavojnice i još mnogo toga.
Dodatni modul savijenog stopala za umetanje za poboljšanu pouzdanost lemljenja.

4. Modularni i kompaktni dizajn

Modularna struktura za skalabilnu proizvodnju.
Kompaktne dimenzije jedinice povećavaju učinkovitost tvorničkog poda.

Ostale značajke:

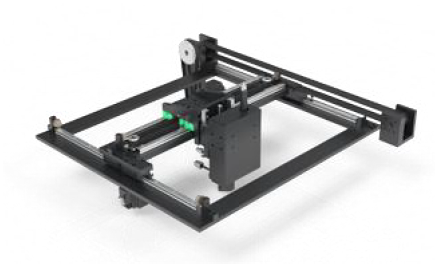

Modul savijenog stopala za umetanje

Neki modeli mogu biti opremljeni komponentama koje su savijene

ostvariti automatski savijeni vod nakon uključivanja komponente, tako da

spriječiti pojavu lebdenja tijekom zavarivanja komponenti.

Promjer žice savijenog stopala mora biti manji od 1,0 mm,

a duljina curenja ne smije biti manja od 2 mm.

Prijave stroja za umetanje neparnih oblika I.C.T-a:

I.C.T Odd Form Insertion Machine dizajniran je za rukovanje raznim komponentama posebnog oblika, uključujući konektore, transformatore i još mnogo toga. Sa svojim specijaliziranim dodavačima može primiti širok raspon materijala, osiguravajući brzo i učinkovito umetanje.

Primjene stroja za umetanje neparnih oblika

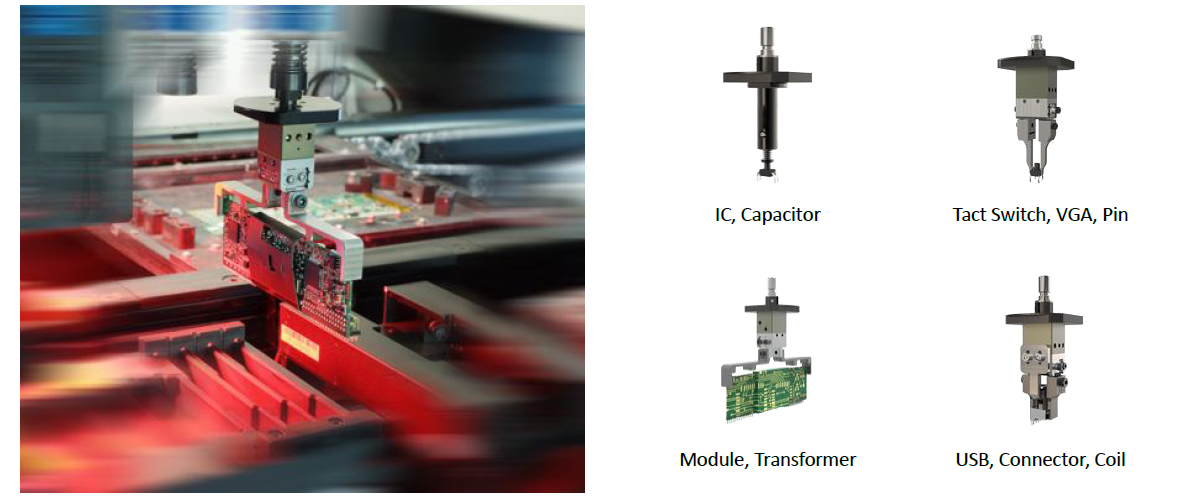

Posebna primjena stezaljke:

Kako bi se prilagodili raznolikosti originala posebnog oblika, u skladu s oblikom različitih dijelova, najprikladnija mlaznica i hvataljka dizajnirani su kako bi pružili jamstvo za utične strojeve velike brzine.

Posebna primjena stezaljke

S posebno dizajniranim mlaznicama i hvataljkama prilagođenim za brzo i precizno umetanje, ovaj stroj osigurava optimalnu izvedbu za različite komponente posebnog oblika.

Tehnički podaci I.C.T-a Stroj za umetanje neparnih oblika:

Model	OFM-2	OFM-4	OFM-4D	OFM-6	OFM-6D
Glava za umetanje	2	4	4	6	6
Dimenzije: mm	105016801870	130017002000	155019002100	155019002100	130017002000
Težina	1250KG	1650KG	1750KG	1800KG	1730 KG
Operacijski sustav	Windows
Feeder Bank	Jedna strana		Dvostruka strana	Jedna strana	Dvostruka strana
Sigurnosna rešetka (vrata)	Standardna konfiguracija
Dovod zraka	0,5-0,65 MPa (ANR)
Maksimalna snaga	4,5 KW	5.4KW	6.3KW	6.3KW	5.4KW
Maksimalna veličina komponente	φ50 (35*35) mm			φ50 (35*35) mm	Φ30 (17*17) mm
Visina komponente	≤25 mm	≤30 mm	≤25 mm	≤30 mm	≤20 mm
Odabir komponenti metoda	Mlaznica / stezaljka
Brzina / jedna komponenta	0,8 S	0,7 S	0,7 S	0,6 S	0,6 S
Točnost CPK≥1.0	±0,05 mm
Umetnite napajanje	≤29,4N	≤98N	≤29,4N	≤29,4N	≤29,4N
Umetni komponentu Objekt	Konektor, prekidač, zavojnice transformatora utičnice, priključci, kondenzatori, otpornici, IC, itd.
Veličina PCB-a (D*Š)	7070~ 300500 mm	7070~ 410500 mm	7070~ 450400 mm	7070~ 410350 mm	7070~ 410350 mm
PCB debljina	0,6~2 mm
Vrsta transportera	Lanac				Pojas
Smjer	L u R (izborno R u L)
Sekcija pokretne trake	3
SMEMA	Standardna konfiguracija
* I.C.T nastavlja raditi na kvaliteti i performansama, specifikacije i izgled mogu se ažurirati bez posebne obavijesti.

Više detalja, molim Kontaktirajte I.C.T Sada.

Opcije hranilice:

Odaberite iz širokog raspona vrsta hranilica koje odgovaraju vašim proizvodnim potrebama:

Prikladni materijali	Prikladni materijali	Prikladni materijali
Aksijalni dodavač trake	Horizontalni olovni pleteni materijali	Otpornici, kondenzatori, osigurači
Radijalni dodavač trake	Materijali za okomito olovno upredenje	Kondenzatori, LED diode
Hranilica za pladanj	Ulazni materijali za palete	IC, transformatori, zavojnice
Cijevni ulagač	Materijali za punjenje cijevi	VGA konektori, releji, transformatori
Hranilica sa zdjelom	Skupni dolazni materijali	USB, HDMI konektori, LED diode

Svi sustavi dodavanja mogu se prilagoditi kako bi zadovoljili specifične proizvodne zahtjeve.

Zašto odabrati I.C.T Odd Form Insertion Machine?

1. Fleksibilnost bez premca

Modularni dizajn omogućuje prilagodbu vaše proizvodne linije rastućim potrebama, osiguravajući dugoročnu vrijednost i ROI.

2. Visoka učinkovitost

Postignite do 0,6 sekundi po umetanju komponente, povećavajući propusnost bez ugrožavanja kvalitete.

3. Globalna podrška

Uz I.C.T-ovu sveobuhvatnu uslugu nakon prodaje, zajamčena vam je besprijekorna instalacija, obuka i tehnička podrška diljem svijeta.

Unaprijedite svoj proces sklapanja PCB-a s I.C.T stroj za umetanje neparnih oblika. Kontaktirajte nas danas za konzultacije ili personaliziranu ponudu.
