SM482plus
Hanwha
| Pouzdan Hanwha SMT stroj za odabir i postavljanje
SMT stroj za odabir i postavljanje tvrtke Hanwha nudi pouzdane performanse za modernu proizvodnju elektronike. Ovi strojevi isporučuju veliku brzinu i točnost, što ih čini idealnim za SMT linije. Uobičajene značajke uključuju prepoznavanje vida u hodu za brže postavljanje, mješovitu upotrebu električnih i pneumatskih dodavača za smanjenje troškova i jednostavan softver za brzo postavljanje. Precizno rade s različitim veličinama PCB-a i komponentama. ICT isporučuje ove napredne SMT strojeve za odabir i postavljanje, zajedno s kompletnim uslugama planiranja linije, instalacije i obuke kako bi pomogao klijentima u izgradnji učinkovitih proizvodnih sustava širom svijeta.
| Uvod u model

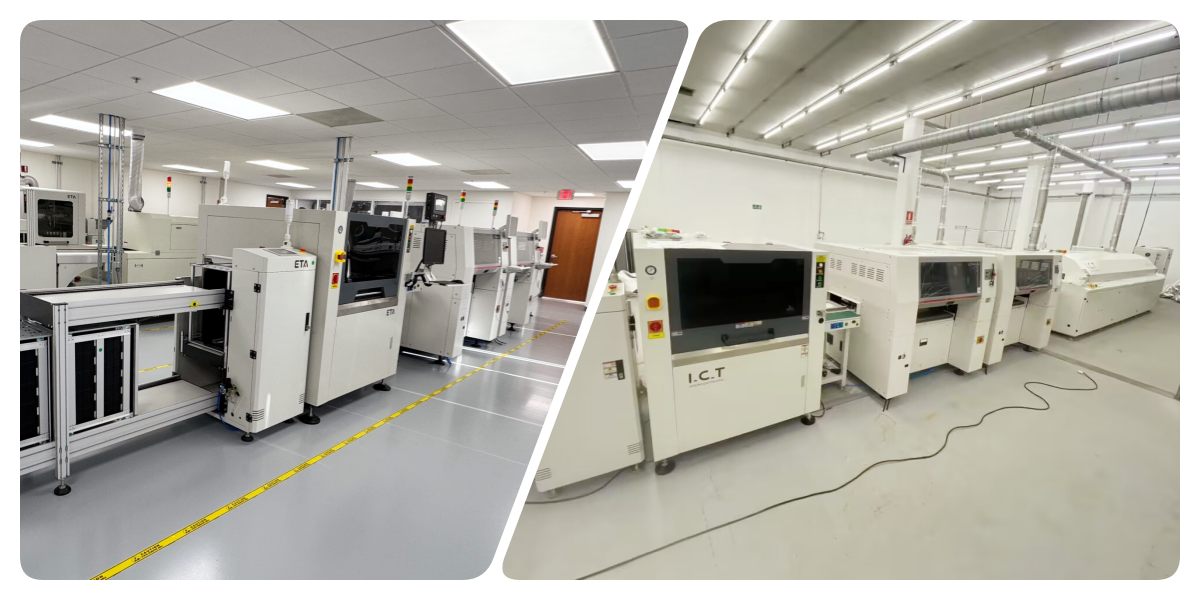

Model velike brzine: SM471Plus
SM471Plus je brzi SMT stroj za odabir i postavljanje s jednim portalom i 10 vretena po glavi. Postiže optimalnu brzinu do 78 000 CPH, pogodno za male čipove kao što je 0402. Uz leteći vid, nudi dobru točnost za proizvodnju velikih količina u industrijama kao što su potrošačka elektronika i mobilni uređaji.

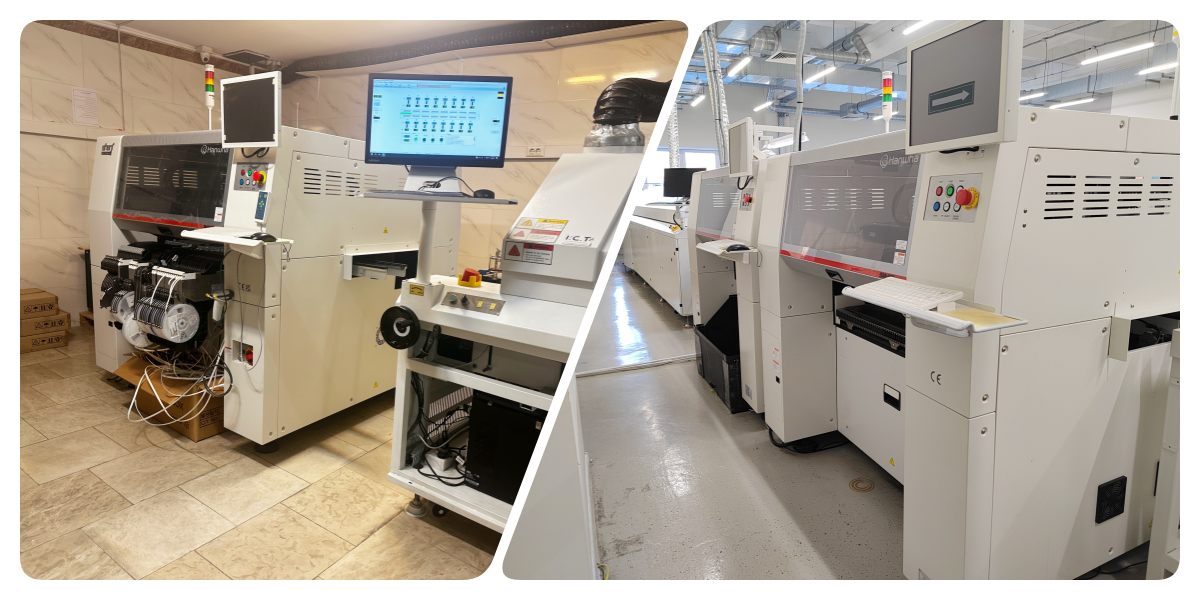

Fleksibilni model srednje brzine: SM481Plus
SM481Plus pruža fleksibilno postavljanje s jednim portalom i 6 vretena po glavi. Dostiže 40 000 CPH i obrađuje veće komponente do BGA/QFP s većom preciznošću. Ovaj model odgovara različitim primjenama u automobilskoj industriji i proizvodnji uređaja gdje su uobičajene različite veličine dijelova.

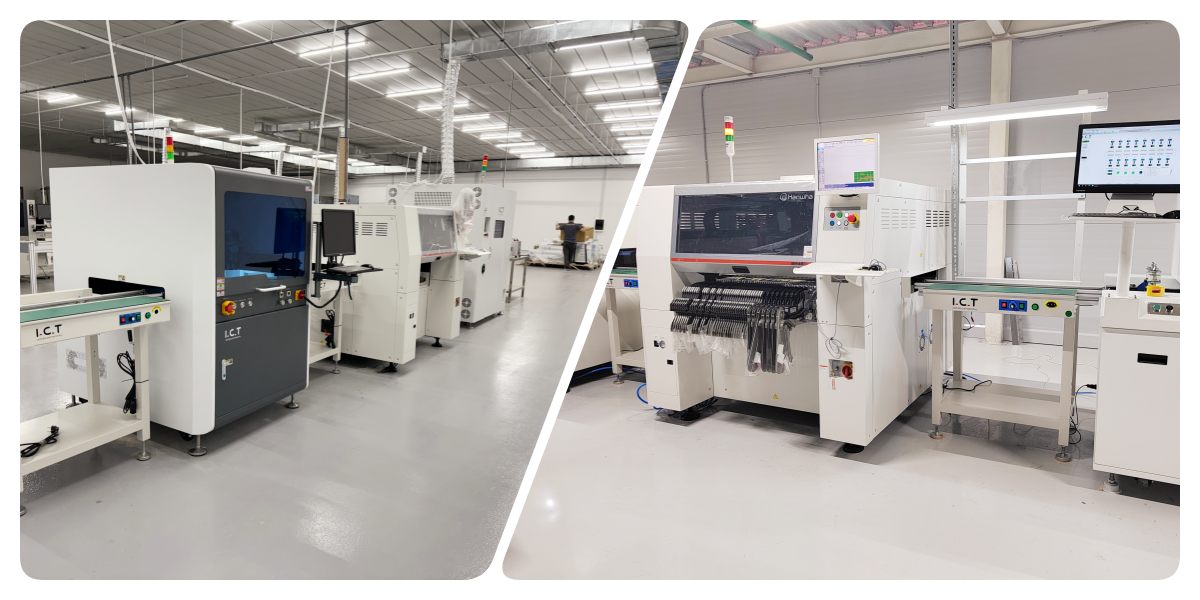

Višenamjenski model: SM482Plus
SM482Plus je svestrani SMT stroj za odabir i postavljanje s jednim portalom i 6 vretena. Isporučuje 30.000 CPH i ističe se s komponentama neobičnog oblika. Idealan za industrije kojima je potrebna fleksibilna proizvodnja, poput rasvjete i industrijske elektronike, podržava veće tiskane ploče do 1200 mm.

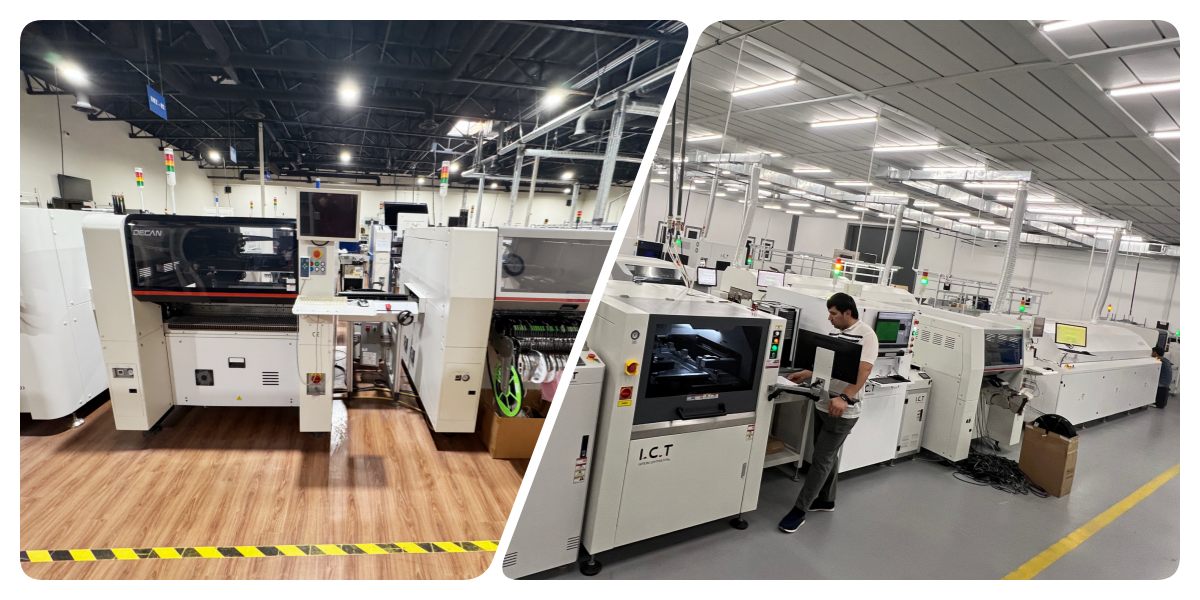

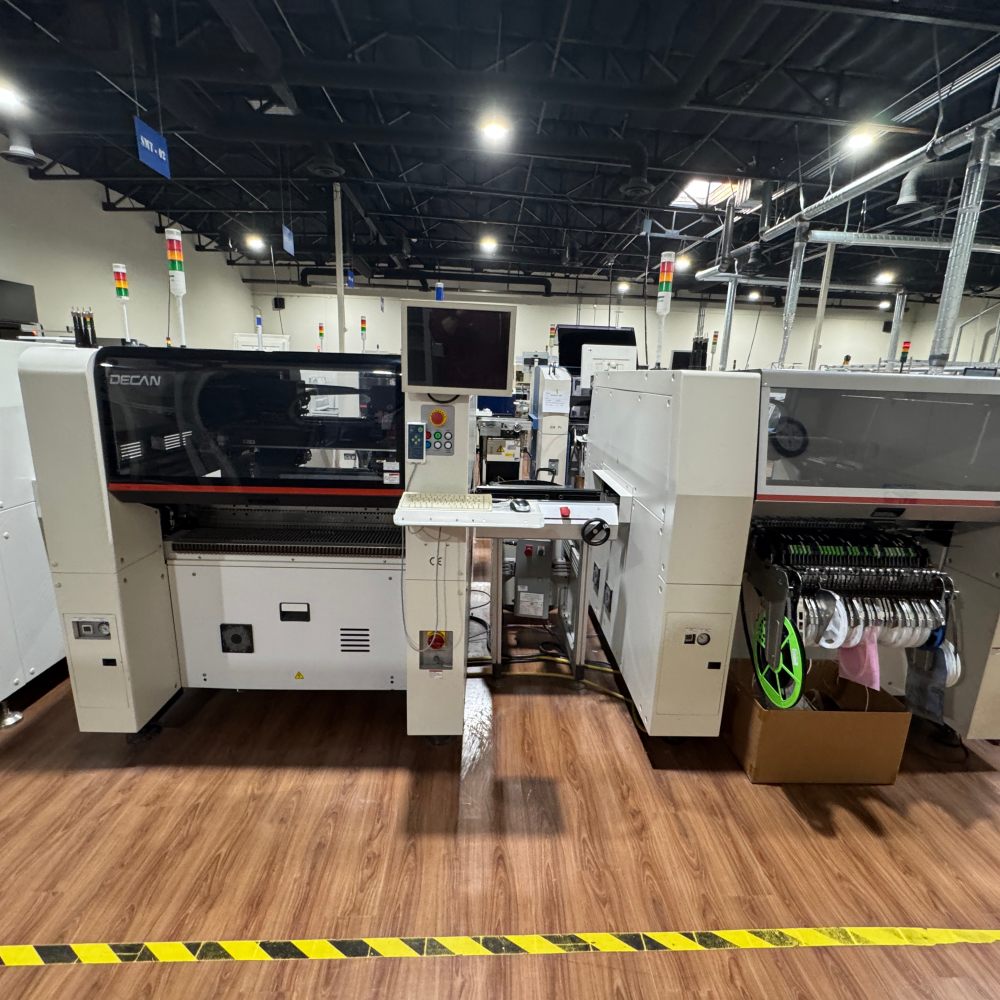

Napredni fleksibilni model: DECAN L2
DECAN L2 ima dva portala sa 6 vretena po glavi za višenamjensko postavljanje. Postavlja do 56 000 CPH i rukuje širokim komponentama do 55 mm. Ovaj model odgovara proizvodnji LED dioda i velikih ploča u industriji rasvjete i zaslona, s opcijama za učinkovitost s dvije trake.
| Specifikacija
| Parametar | SM471Plus | SM481Plus | SM482Plus | DECAN L2 |
|---|---|---|---|---|
| Brzina postavljanja (optimalna) | 78.000 CPH | 40.000 CPH | 30.000 CPH | 56.000 CPH |
| Broj vretena | 10 vretena/glava (1 portal) | 6 vretena/glava (1 portal) | 6 vretena/glava (1 portal) | 6 vretena/glava (2 portala) |
| Točnost postavljanja (čip) | ±40µm (0402) | ±40µm (0402) | ±40µm (0402) | ±28µm (03015) |
| Točnost postavljanja (IC) | ±50 µm | ±30 µm | ±30 µm | ±25 µm |
| Raspon komponenti | 0402 ~ □14 mm (H12 mm) | 0402 ~ □42 mm (H15 mm) | 0402 ~ □55 mm (H15 mm) | 0402 ~ □21 mm (H12 mm, do □55 mm opt.) |
| Maksimalna veličina PCB-a (standardna) | 510 x 460 mm | 460 x 400 mm | 740 x 460 mm | 510 x 460 mm |
| Maksimalna veličina PCB-a (opcija) | 610 x 460 mm | 1.500 x 460 mm | 1.200 x 510 mm | Do 1.200 x 460 mm |
| Kapacitet ulagača (8 mm) | 120ea | 120ea | 120ea | 120ea |
| Sistem vida | Leteća vizija | Scenska vizija | Scenska vizija | Leteća vizija |
| Više SMT srodnih proizvoda
ICT pruža kompletne visokokvalitetne SMT linije izvan SMT pick and place stroja. Naša cjelovita PCBA proizvodna rješenja uključuju vakuumske utovarivače za čisto rukovanje pločama, automatske pisače paste za lemljenje za preciznu primjenu, pećnice za reflow s više zona za snažno lemljenje i napredne AOI sustave za otkrivanje nedostataka. Ovi strojevi besprijekorno rade zajedno u čvrstim, učinkovitim linijama. Ova postavka pruža visok prinos, niske cijene i pouzdane performanse za zahtjevne industrije kao što su automobilska industrija, medicina, rasvjeta i potrošačka elektronika. Ploče izlaze spremne za korištenje u stvarnom svijetu. Nudimo potpuno planiranje i podršku za izgradnju vašeg idealnog SMT proizvodnog sustava.
| Naziv proizvoda | Svrha u SMT liniji |
|---|---|
| SMT linija | Turska potpuno automatizirana sljediva vrhunska SMT linija. |
| PCB utovarivač | Automatski učitava gole PCB-ove u liniju. |
| Pisač za pastu za lemljenje | Precizno ispisuje pastu za lemljenje na PCB jastučićima. |
| Odabir i stavljanje stroja | Precizno montira komponente na tiskane ploče. |
| Reflow pećnica | Topi lem za stvaranje čvrstih spojeva. |
| Inspekcijska mašina | SMT uređaji za inspekciju kao što su AOI, SPI, X-ray i stencil inspecter. |
| Oprema za sljedivost | Bilježi i prati proizvodne podatke. |
| Videozapis o uspjehu korisnika
Video prikazuje ICT inženjere koji putuju u Tadžikistan kako bi podržali LED korisnika. Snima istovar opreme, uključujući dvije pune SMT linije s više Hanwha SMT strojeva za odabir i postavljanje, jednu DIP liniju, jednu liniju za nanošenje premaza, jednu liniju za doziranje i jednu liniju za sklapanje LED žarulja. Inženjeri instaliraju i sastavljaju strojeve na licu mjesta, pružaju praktičnu obuku lokalnom osoblju i demonstriraju uspješnu proizvodnju raznih LED proizvoda poput žarulja. Videozapis završava s pozitivnim povratnim informacijama korisnika o glatkom postavljanju i visokokvalitetnom izlazu.
| Servis i podrška u obuci
ICT nudi kompletnu uslugu i obuku za SMT opremu. Naš tim pruža analizu potražnje, planiranje linije, instalaciju i obuku na licu mjesta. Inženjeri putuju diljem svijeta radi tehničke podrške, osiguravajući brzo postavljanje i nesmetan rad. Također pomažemo u optimizaciji procesa i nadogradnji kako bi vaša proizvodnja bila učinkovita i pouzdana.
| Izjave klijenata
Kupci hvale ICT inženjere za profesionalnu podršku i podršku pacijentima. Vole pouzdane Hanwha SMT strojeve za odabir i postavljanje za stabilne performanse. Sigurno pakiranje osigurava sigurnu dostavu, a naš tim brzo odgovara na pitanja. Mnogi kažu da im obuka pomaže da brzo pokrenu proizvodnju s dobrim rezultatima.
| Certifikati i standardi
ICT posjeduje ključne certifikate poput CE za sigurnost, RoHS za ekološke standarde i ISO9001 za upravljanje kvalitetom. Također imamo više patenata za inovativna rješenja. Oni osiguravaju da naši SMT strojevi za odabir i postavljanje i usluge zadovoljavaju globalne standarde za pouzdanost i usklađenost.
| O ICT tvrtki i tvornici
ICT je vodeći pružatelj SMT rješenja s vlastitim R&D i proizvodnim pogonima. Imamo 89 zaposlenika, uključujući 20 inženjera, i brzo rastemo od 2012. Opslužujemo više od 1600 kupaca u 72 zemlje, pokrivamo kompletne proizvodne linije elektronike. Naša tvornica slijedi stroga ispitivanja i sustave kvalitete kako bi isporučila pouzdanu opremu diljem svijeta.
