ICT-P3
I.C.T

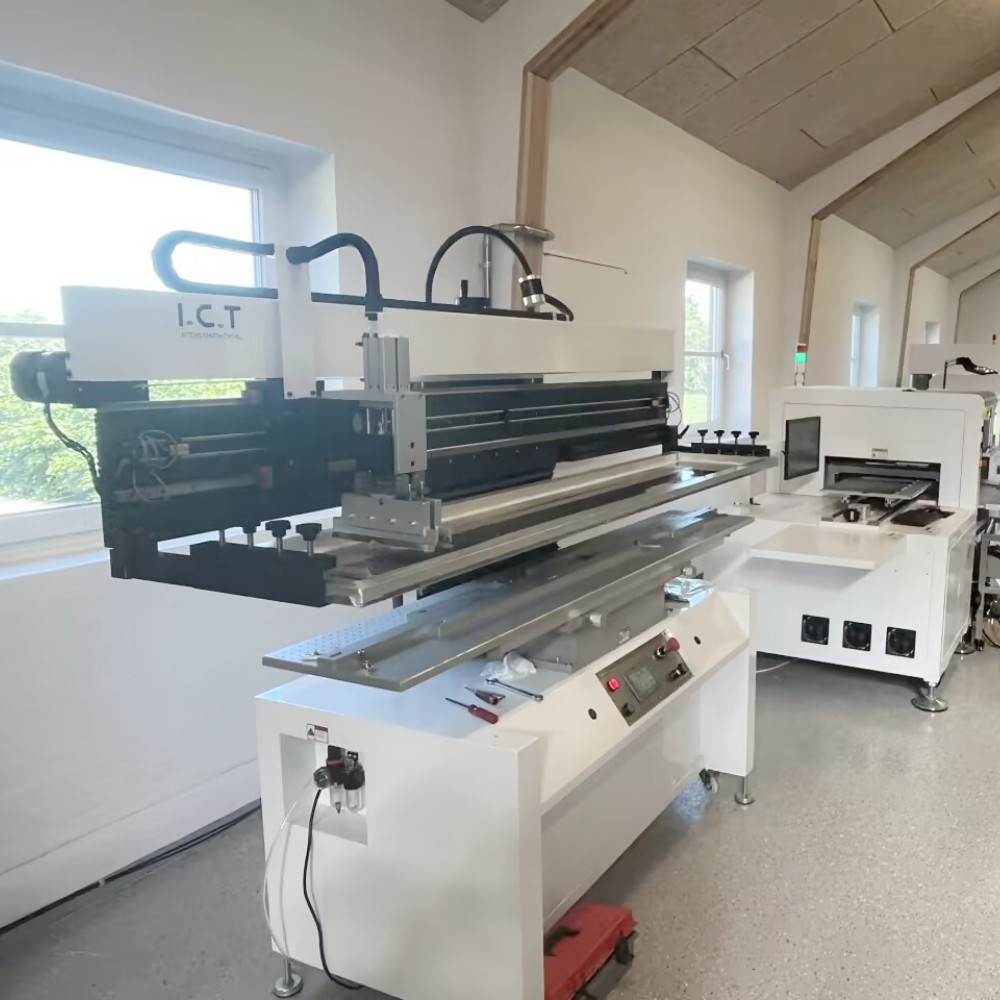

| Poluautomatski PCB pisač visoke preciznosti
ICT-P3 Semi-Auto SMT Dual Squeegee PCB pisač savršen je početni stroj za tvornice i laboratorije koji se započinju. Tajvanske TBI linearne vodilice i japanski Omron senzori daju točnost ponavljanja od ±0,05 mm u svakom ciklusu. Dvostruki neovisni cilindri plus dvostruke klizne tračnice održavaju ravnomjeran pritisak na brisaču na cijelom području od 300×350 mm. Modularna platforma koristi nasumične igle i potporne blokove koji odgovaraju jednostranim ili dvostranim tiskanim pločama debljine 0,2-6 mm. Engleski zaslon osjetljiv na dodir s funkcijom podučavanja nudi ručne, poluautomatske i potpuno automatske načine rada – novi operateri svladavaju poluautomatski pisač šablona s dva rakela za pola dana. Vrijeme ciklusa ispod 10 sekundi i samo 200 W snage čine poluautomatski pisač paste za lemljenje tihim, štedljivim i idealnim za prototipove LED rasvjete, medicinske uređaje i malu potrošačku elektroniku.
| Značajka

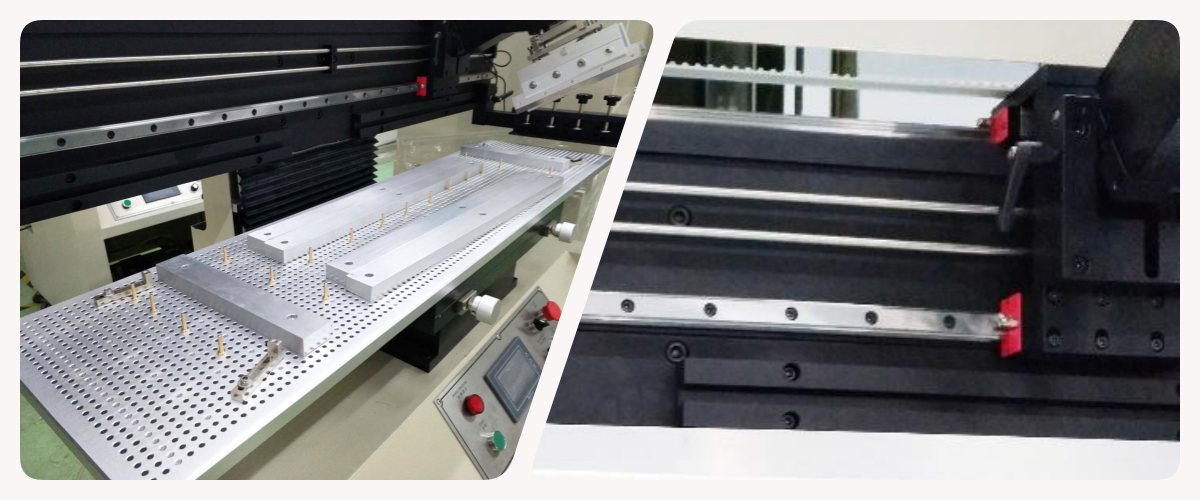

Univerzalne igle i magnetski potporni blokovi mogu se postaviti bilo gdje u nekoliko sekundi kako bi odgovarali bilo kojem uzorku rupa na PCB-u. Tajvanske precizne linearne vodilice i uvezeni Leadshine koračni motor daju glatko kretanje bez vibracija. Brisač se podiže ručno za superbrzo punjenje paste i čišćenje. Pametni granični senzori automatski skraćuju putnu udaljenost i štite mehanizam. Ova kombinacija čini poluautomatski PCB pisač prebacivanjem između različitih ploča bez ikakvih alata ili kašnjenja.

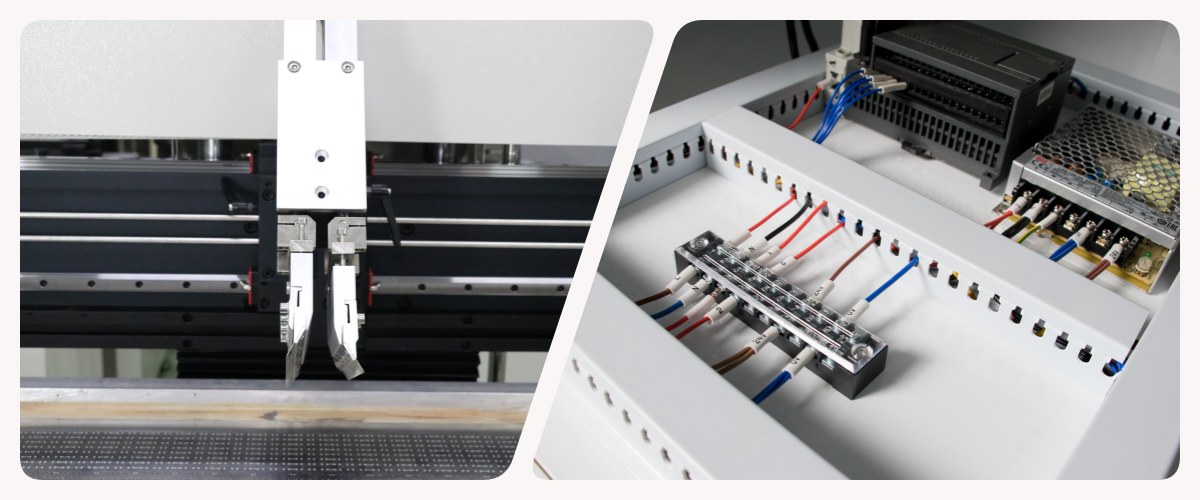

Dva visokoprecizna SMC cilindra zasebno kontroliraju lijevu i desnu gumu dok dvostruke klizne vodilice zaključavaju stabilnost razine od 0,01 mm. Manometar i digitalni regulator brzine (0-200 mm/s) omogućuju operaterima odabir savršenih postavki u nekoliko sekundi. Prijateljski engleski dodirni zaslon s načinom učenja i navigacijom podržava ručni, poluautomatski i potpuno automatski rad. Osnovni dijelovi iz Delta, SMC i Omron održavaju poluautomatski PCB pisač u radu 24/7 s gotovo nultom stopom kvarova i minimalnim troškovima održavanja.
| Specifikacija
| Model | P3 | P6 | P12 | P15 |
| Točnost | +/- 0,05 mm | +/- 0,05 mm | +/- 0,05 mm | +/- 0,05 mm |
| PCB veličina | 300 x 350 mm | 600 x 350 mm | 1200 x 350 mm | 1500 x 350 mm |
| Veličina platforme | 320 x 400 mm | 700 x 400 mm | 1350 x 400 mm | 1650 x 400 mm |
| Veličina šablone (mm) | 370*470-550*650 | 370*470-550*650 | 370*470-1500*650 | 370*470-1750*650 |
| Debljina pcb | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm | 0,2 - 6 mm |
| Pozicioniranje šablona | Priručnik | Priručnik | Priručnik | Priručnik |
| Vrijeme ciklusa | < 10 sek. | < 10 sek. | < 12 sek. | < 12 sek. |
| Potrošnja energije | 200 W | 200 W | 220 W | 220 W |
| Napajanje | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ | 1 -PH, 220VAC 50/60HZ |
| Tlak zraka | 4,5-6 kg/cm | 4,5-6 kg/cm | 4,5-6 kg/cm | 4,5-6 kg/cm |
| Brzina brisača | 0-200 mm/sek | 0-1200 mm/sek | 0-200 mm/sek | 0-200 mm/sek |
| Dimenzija | 850x750x1650 mm | 1050x750x1650 mm | 1660x750x1650 mm | 2100x750x1650 mm |
| Težina | 280 kg | 300 kg | 356 kg | 430 kg |
| Duljina brisača | 250 mm | 250 mm | 250 mm | 250 mm |
| Visina platforme | 950 mm | 950 mm | 950 mm | 950 mm |
| Opcija: Posebna veličina može se prilagoditi | ||||
* ICT nastavlja raditi na kvaliteti i performansama, specifikacije i izgled mogu se ažurirati bez posebne obavijesti.
| Popis SMT linijske opreme
ICT High Quality PCBA proizvodna linija ima naprednu opremu za učinkovito i precizno sklapanje PCB. Potpuno automatizirana SMT linija uključuje utovarivač, automatski pisač za točnu primjenu paste za lemljenje, stroj za odabir i postavljanje za precizno postavljanje komponenti, reflow peć za pouzdano lemljenje i AOI sustav za temeljitu inspekciju grešaka. Ova visokokvalitetna PCBA proizvodna linija osigurava nesmetan rad, visoku pouzdanost i jeftinu SMT montažu, ispunjavajući različite zahtjeve industrije.
| Naziv proizvoda | Svrha u SMT liniji |
|---|---|
| PCB utovarivač | Automatski učitava gole PCB-ove u liniju. |
| Pisač za pastu za lemljenje | Precizno ispisuje pastu za lemljenje na PCB jastučićima. |
| Odabir i stavljanje stroja | Precizno montira komponente na tiskane ploče. |
| Reflow pećnica | Topi lem za stvaranje čvrstih spojeva. |
| Aoi stroj | Pregledava lemljene spojeve i nedostatke u postavljanju. |
| SPI stroj | Provjerava visinu i kvalitetu paste za lemljenje. |
Provjerava unutarnji integritet lemljenih spojeva i otkriva skrivene nedostatke. | |
| SMT stroj za čišćenje | Koristi se za čišćenje PCB-a, šablona, učvršćenja, mlaznica itd. |
| PCB stroj za rezanje | Izrežite PCBA u konačni proizvod |
| Oprema za sljedivost | Bilježi i prati proizvodne podatke: Stroj za lasersko označavanje/ Montaža naljepnica /Inkjet pisač |
| Studija uspjeha kupca – tvornica LED dioda u Saudijskoj Arabiji
Godine 2025. kupac iz Saudijske Arabije koji proizvodi LED svjetiljke sa žaruljama naručio je kompletnu SMT liniju uključujući ICT-P15 poluautomatski PCB pisač, JUKI RS-1R pick-and-place i L8 reflow pećnicu. Dva ICT inženjera odletjela su u tvornicu, dovršila instalaciju u dva dana i obučavala lokalni tim punih sedam dana. Cijela je linija započela masovnu proizvodnju sljedećeg dana sa savršenom kvalitetom ispisa na 1200 mm LED cijevima i bez grešaka. Kupac je bio iznimno zadovoljan stabilnim radom, pažljivo pakiranim drvenim kućištem koje je stiglo neoštećeno i munjevitom podrškom inženjera koja im je uštedjela tjedne vremena za otklanjanje pogrešaka.
| Globalna podrška za usluge i obuku
ICT pruža pravu uslugu na jednom mjestu po principu 'ključ u ruke' koja pokriva sve od besplatnog dizajna rasporeda linija, tvorničkog testa prihvaćanja, profesionalne pomorske/zračne dostave, instalacije na licu mjesta, praktične obuke od 7-10 dana, jednogodišnjih besplatnih rezervnih dijelova, doživotne daljinske podrške putem WeChata/TeamViewera, do optimizacije procesa i prijedloga za nadogradnju. Naših 20 iskusnih inženjera opslužuje 72 zemlje uz 4-satno jamstvo odgovora, 24/7 online. Svaki poluautomatski PCB pisač prolazi kroz 48-satno ispitivanje starenja pri punom opterećenju plus 100% inspekciju rada u našoj tvornici s ISO9001 certifikatom od 12.000 m². Korisnici uživaju u pokretanju bez rizika, kraćem vremenu zastoja, većem prinosu i pravom dugoročnom partnerstvu koje raste zajedno s njihovim poslovanjem.
| Recenzije kupaca
Više od 1600 tvornica u 72 zemlje izabralo je ICT zbog naših cjelovitih rješenja na jednom mjestu i moćne globalne tehničke podrške. Vjeruju našoj usluzi po principu 'ključ u ruke', pažljivom pakiranju, profesionalnoj obuci na licu mjesta, iznimno brzom odgovoru i pouzdanoj cjeloživotnoj njezi. Kupci nastavljaju širiti linije s nama jer im pomažemo da proizvedu više, zarade više i brinu manje – stvarno zadovoljstvo i dugoročna suradnja u kojoj svi pobjeđuju svaki put.
| Certifikati i standardi
Svaki ICT poluautomatski PCB pisač nosi CE, RoHS, ISO9001:2015 certifikate i više patenata za izume. Potpuno ispitivanje sigurnosti i strogo upravljanje kvalitetom u vlastitom laboratoriju zadovoljava europske, američke i međunarodne standarde. Ovi certifikati dokazuju našu snažnu predanost zaštiti okoliša, sigurnosti radnika, uštedi energije i dugoročnoj pouzdanosti kojoj kupci mogu vjerovati tijekom godina teške proizvodnje.
| O ICT tvrtki i našoj tvornici
Osnovan 2012., ICT posjeduje modernu tvornicu od 12.000 m² u Dongguanu s 89 zaposlenika i 20 inženjera s punim radnim vremenom. Sami istražujemo, dizajniramo, sastavljamo i testiramo svaki stroj prema kompletnom sustavu ISO9001. Opslužujući više od 1600 kupaca u 72 zemlje, brzo rastemo uvijek isporučujući opremu vrhunske kvalitete, poštene cijene i doživotnu podršku. Osam inozemnih ureda plus lokalni partneri znače da je stručna pomoć uvijek u blizini.
