SMT Stencil Printer

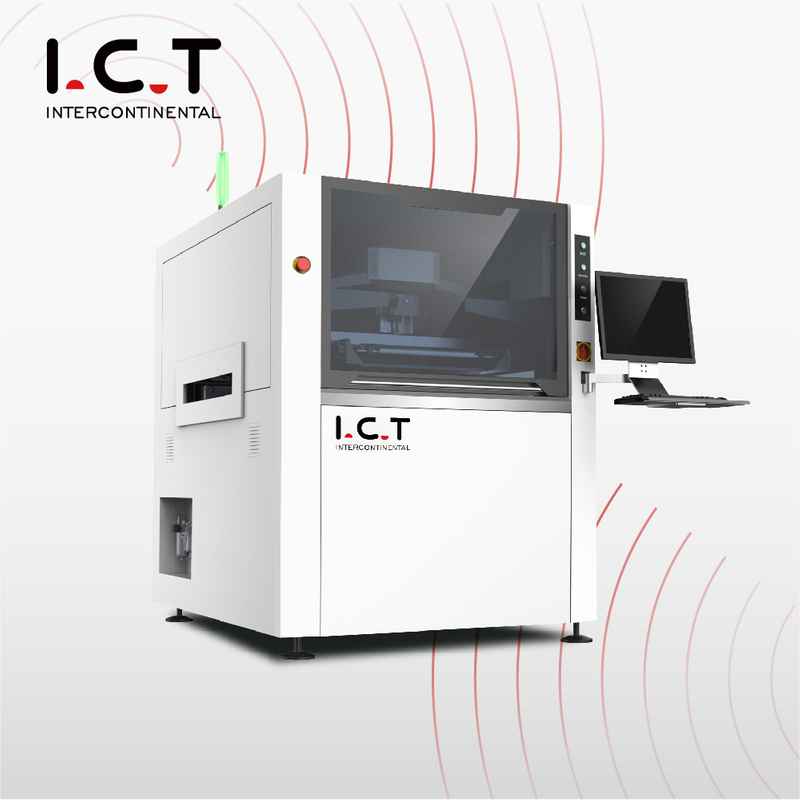

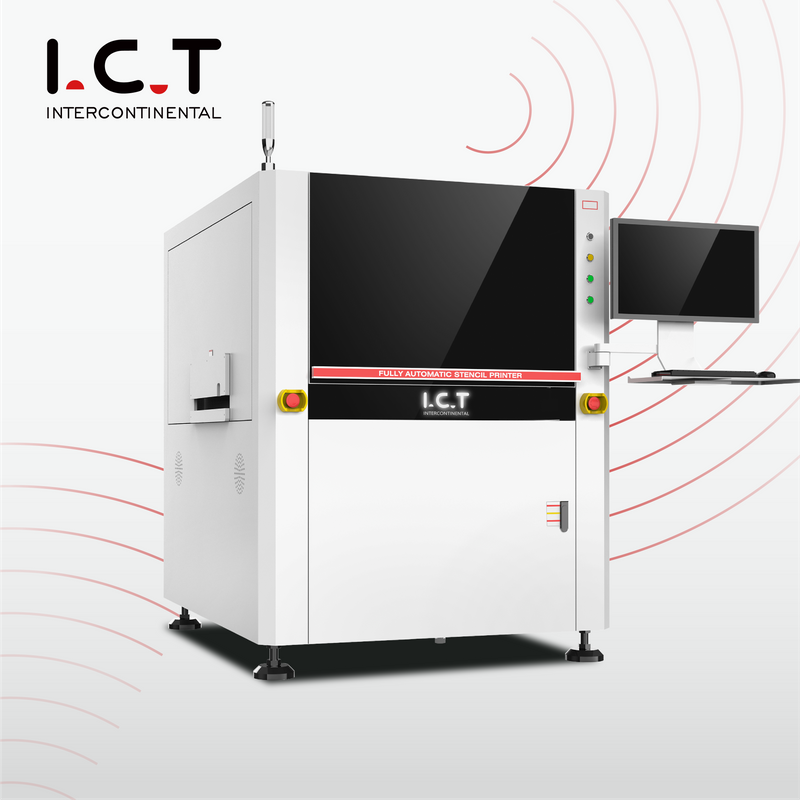

| SMT Potpuno automatski pisač šablona
SMT potpuno automatski šablonski pisač iz ICT-a najbolji je izbor za učinkovit SMT ispis. S brzim ciklusom od 7 sekundi i visokom ponovljivošću od ±0,01 mm, zadovoljava različite potrebe poput proizvodnje LCD TV-a i elektronike za vozila. Ovaj stroj ima automatsku kalibraciju PCB-a, podesivi tlak brisača i napredne sustave čišćenja. Dizajniran za jednostavnost i izvedbu, podržava veličine šablona od 470370 mm do 737737 mm i PCB veličine do 400*340 mm. Stručnost ICT-a osigurava pouzdane rezultate, što ga čini idealnim za moderne proizvodne linije diljem svijeta.
| Značajka
SMT Stencil Printer pruža visoku preciznost s ponavljanjem točnosti pozicioniranja od ±0,01 mm i točnosti ispisa od ±0,025 mm. To osigurava dosljednu primjenu paste za lemljenje na tiskanim pločama, smanjujući pogreške u proizvodnji. Stroj koristi napredne servo upravljačke komponente za stabilan rad, što ga čini savršenim za detaljnu elektroniku kao što su LED i STB proizvodi. Njegova pouzdana izvedba štedi vrijeme i poboljšava kvalitetu, zadovoljavajući potrebe svjetskih proizvođača.
Ovaj potpuno automatski SMT šablonski pisač ima automatski sustav kalibracije PCB-a. Točno podešava položaj tiskane ploče prije ispisa, osiguravajući savršeno poravnanje sa šablonom. Ova značajka, u kombinaciji s programabilnom platformom za podizanje, podržava različite debljine PCB-a od 0,4 mm do 6 mm. Povećava učinkovitost proizvodnje i idealan je za različite primjene, uključujući obiteljsko kino i elektroniku vozila.
Pisač uključuje svestrani sustav čišćenja sa suhim, mokrim i vakuumskim načinima rada. Odvajanje dijela za čišćenje od CCD-a osigurava učinkovito održavanje šablone. Jedinstveni sustav raspršivanja ravnomjerno čisti odozgo prema dolje, dok softver kontrolira upotrebu alkohola i papira radi uštede materijala. Ova značajka smanjuje vrijeme zastoja i održava visokokvalitetni ispis za opće elektroničke proizvode.
| Specifikacija
| Model | ICT-4034 | ICT5134 | ICT-5151 |
| Veličina okvira (mm) | 470*370 ~ 737*737 | 470*370 ~ 737*737 | 470*370 ~ 737*737 |
| Veličina PCB-a (mm) | 50*50 ~ 400*340 | 50*50 ~ 510*340 | 50*50 ~ 510*510 |
| Smjer prijevoza | Lijevo-Desno; Desno-Lijevo; Lijevo-Lijevo; Desno-desno | ||
| Sustav podrške | Magnetska igla/podešavanje stola gore-dolje/potporni blok | ||
| Sustav stezanja | Bočno stezanje (vakuumska mlaznica, automatizirani uvlačivi Z tlak je opcija) | ||
| Glava pisača | Dvije neovisne motorizirane ispisne glave | ||
| Vrsta brisača | Nehrđajući čelik (standard), plastika | ||
| Sustav čišćenja | Suho, mokro, usisavanje | ||
| Inspekcija | 2D pregled (standard) | ||
| Napajanje | AC:220±10%,50/60HZ,3Kw | ||
| Metoda kontrole | PC kontrola | ||
| Dimenzija (mm) | 1220*1355*1500 | 1220*1355*1500 | 1220*1550*1500 |
| Model | ICT-6534 | ICT-6561 | ICT-9060 |
| Veličina okvira (mm) | 650*400 ~ 850*750 | 650*400 ~ 850*850 | 737*400 ~ 1100*900 |
| Veličina PCB-a (mm) | 50*50 ~ 650*340 | 80*50 ~ 650*610 | 80*50 ~ 900*600 |
| Dimenzija (mm) | 1330*1370*1500 | 1330*15450*1500 | 1580*1545*1500 |
* ICT nastavlja raditi na kvaliteti i performansama, specifikacije i izgled mogu se ažurirati bez posebne obavijesti.
| Popis SMT linijske opreme
Naša proizvodna linija PCBA visoke kvalitete ima naprednu opremu za učinkovito i precizno sklapanje PCB-a. Potpuno automatizirana SMT linija uključuje utovarivač, automatski pisač za točnu primjenu paste za lemljenje, stroj za odabir i postavljanje za precizno postavljanje komponenti, reflow peć za pouzdano lemljenje i AOI sustav za temeljitu inspekciju grešaka. Ova visokokvalitetna PCBA proizvodna linija osigurava nesmetan rad, visoku pouzdanost i jeftinu SMT montažu, ispunjavajući različite zahtjeve industrije.
| Naziv proizvoda | Svrha u SMT liniji |
|---|---|
| PCB utovarivač | Automatski učitava gole PCB-ove u liniju. |
| Pisač za pastu za lemljenje | Precizno ispisuje pastu za lemljenje na PCB jastučićima. |
| Odabir i stavljanje stroja | Precizno montira komponente na tiskane ploče. |
| Reflow pećnica | Topi lem za stvaranje čvrstih spojeva. |
| Aoi stroj | Pregledava lemljene spojeve i nedostatke u postavljanju. |
| SPI stroj | Provjerava visinu i kvalitetu paste za lemljenje. |
| Oprema za sljedivost | Bilježi i prati proizvodne podatke: Stroj za lasersko označavanje / Montaža naljepnica / Inkjet pisač |
| Videozapis o uspjehu korisnika
Kao europski kupac, oduševljeni smo SMT i DIP proizvodnim linijama iz ICT-a. Naš video prikazuje punu SMT liniju, uključujući utovarivač, čistač, SMT šablonski pisač, JUKI stroj za postavljanje, pokretnu traku, reflow peć, hladnjak, međuspremnik, AOI i NG/OK istovarivač. Linija DIP sadrži pokretnu traku, valovito lemljenje, uređaj za uklanjanje, fliper i ICT tester. Svaki stroj radi glatko, povećavajući našu proizvodnju napredne elektronike. Inženjeri ICT-a pružili su izvrsnu podršku, osiguravajući besprijekornu integraciju i rad.
| Servis i obuka
ICT nudi sveobuhvatnu uslugu i obuku za SMT Stencil Printer. Naš tim pruža instalaciju, održavanje i podršku kako bi vaša oprema radila savršeno. Programi obuke podučavaju operatere kako učinkovito koristiti stroj, pokrivajući procese kalibracije i čišćenja. Uz globalne servisne centre, pružamo brze odgovore i dugoročnu podršku, pomažući vam da povećate proizvodnju i smanjite troškove.
| Recenzije kupaca
Naši klijenti vole ICT inženjere zbog njihove stručne podrške i brzog rješavanja problema. Hvale SMT Stencil Printer zbog njegove visoke preciznosti i pouzdanosti. Čvrsto pakiranje i sigurni načini transporta također dobivaju visoke ocjene. Klijenti cijene našu brzu reakciju na probleme, osiguravajući besprijekorne proizvodne linije.
| Naš certifikat
ICT posjeduje prestižne certifikate poput CE, RoHS, ISO9001 i patente. Ovi certifikati dokazuju našu predanost kvaliteti i sigurnosti u proizvodnji SMT Stencil Printera. Kupcima osiguravaju pouzdane, ekološki prihvatljive proizvode koji zadovoljavaju svjetske standarde.
| O nama i tvornici
ICT je vodeća tvrtka s vlastitim timovima za istraživanje, razvoj i proizvodnju. S više od 89 zaposlenika i brzim rastom, opslužujemo više od 1600 klijenata u 72 zemlje. Naša tvornica ima stroge procese testiranja i snažan sustav upravljanja kvalitetom. Smješteni u Dongguanu, Kina, pokrivamo 12.000 m² i isporučujemo visokokvalitetne SMT šablonske pisače širom svijeta.
