Hrvatski
 |

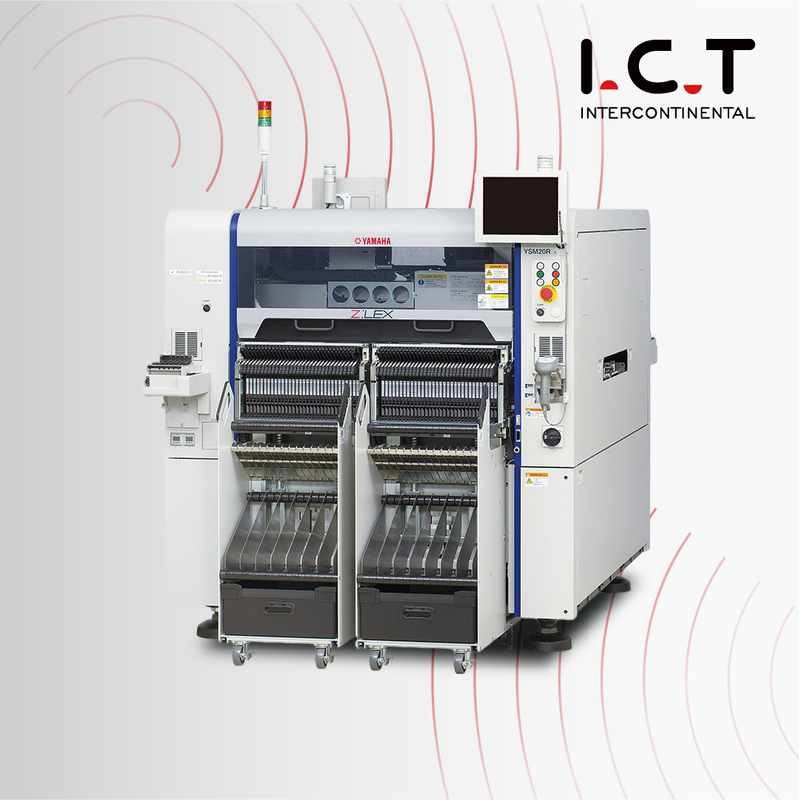

YSM20WR
Yamaha
| Količina: | |
|---|---|
Napredni montirač čipova
Brz i fleksibilan stroj za odabir i postavljanje
Višenamjenski SMT položaj
Brzi fleksibilni stroj za odabir i postavljanje
Model | YSM20R tipPV | YSM20R TipSV | YSM20WR |
| Primjenjiva PCB | Jedna traka D810 x Š490 do D50 x Š50 Dvostruka faza Napomena: Za 2-zrake X-osi opcija prijenos samo 1 PCB: D810 x Š490 do D50 x Š50 2PCB prijenos: D380 x Š490 do D50 x Š50 | Dvostruka traka Napomena 1 Isti tip PCB-a: L810 x Š356 do L50 x Š50 Različite vrste PCB-a: do L810 x W662 Napomena 2 Isti tip PCB-a: L810 x W280 do L50 x W500 Različiti tipovi PCB-a: do L810 x W510 | |
| Glava / Primjenjive komponente | High-Speed Multi (HM) glava Napomena 3: 0201 do W55 x L100 mm, Visina 15 mm ili manje Komponente neobičnog oblika (FM: fleksibilna višestruka) glava: 03015 do Š55 x D100 mm, visina 28 mm ili manje | Glava velike brzine (HM): 03015 do Š55 x L100 mm, visina 15 mm ili manje Komponente neobičnog oblika (FM: fleksibilna višestruka glava): 03015 do Š55 x L100 mm, visina 28 mm ili manje | High-Speed Multi (HM) glava Napomena 3: 0201 do Š55 x L100 mm, visina 15 mm ili manje Komponente neobičnog oblika (FM: Fleksibilna višestruka) glava: 03015 do Š55 x L100 mm, visina 28 mm ili manje |
| Mogućnost montaže (pod optimalnim uvjetima definiranim od strane Yamaha Motor) | X os 2-beam: Brza višenamjenska (HM: High-speed Multi) glava x 2 95,000 CPH | X os 2-beam: Brza višenamjenska (HM: High-speed Multi) glava x 2 90,000 CPH | X os 2-beam Napomena 1: Brza višenamjenska (HM: High-speed Multi) glava x 2 |
| Točnost montaže | ±0,035 mm (±0,025 mm) Cpk≧1,0 (3σ) (ispod optimalni uvjeti kako ih definira Yamaha Motor prilikom standardne procjene materials su korišteni) | ||
| Broj vrsta komponenti | Fiksna ploča: maks.140 vrsta (pretvorba za ulagač trake od 8 mm) Zamjena nosača ulagača: Maks.128 vrsta (pretvorba za ulagač trake od 8 mm) Ladice za 30 vrsta (fiksne tip: maks., kada je opremljen sa sATS30) i 10 tipova (Vrsta nosača: maks., kada je opremljen sa cATS10) | ||
| Napajanje | 3-fazni AC 200/208/220/240/380/400/416V +/-10% 50/60Hz | ||
| Izvor dovoda zraka | 0,45 MPa ili više, u čisto, suho stanje | ||
| Vanjska dimenzija (isključujući projekcije) | D 1374 x Š 1857 x H1445 mm (samo glavna jedinica) | D 1374 x Š 2110 x V1445 mm (samo glavna jedinica) | |
| Težina | Cca.2.050 kg (glavni samo jedinica) | Cca.2.500 kg (samo glavna jedinica) | |
* Specifikacije i izgled podložni su promjenama bez prethodne najave.
* Kontaktirajte I.C.T za više detalja.
Napredni montirač čipova
Brz i fleksibilan stroj za odabir i postavljanje
Višenamjenski SMT položaj
Brzi fleksibilni stroj za odabir i postavljanje
Model | YSM20R tipPV | YSM20R TipSV | YSM20WR |
| Primjenjiva PCB | Jedna traka D810 x Š490 do D50 x Š50 Dvostruka faza Napomena: Za 2-zrake X-osi opcija prijenos samo 1 PCB: D810 x Š490 do D50 x Š50 2PCB prijenos: D380 x Š490 do D50 x Š50 | Dvostruka traka Napomena 1 Isti tip PCB-a: L810 x Š356 do L50 x Š50 Različite vrste PCB-a: do L810 x W662 Napomena 2 Isti tip PCB-a: L810 x W280 do L50 x W500 Različiti tipovi PCB-a: do L810 x W510 | |
| Glava / Primjenjive komponente | High-Speed Multi (HM) glava Napomena 3: 0201 do W55 x L100 mm, Visina 15 mm ili manje Komponente neobičnog oblika (FM: fleksibilna višestruka) glava: 03015 do Š55 x D100 mm, visina 28 mm ili manje | Glava velike brzine (HM): 03015 do Š55 x L100 mm, visina 15 mm ili manje Komponente neobičnog oblika (FM: fleksibilna višestruka glava): 03015 do Š55 x L100 mm, visina 28 mm ili manje | High-Speed Multi (HM) glava Napomena 3: 0201 do Š55 x L100 mm, visina 15 mm ili manje Komponente neobičnog oblika (FM: Fleksibilna višestruka) glava: 03015 do Š55 x L100 mm, visina 28 mm ili manje |
| Mogućnost montaže (pod optimalnim uvjetima definiranim od strane Yamaha Motor) | X os 2-beam: Brza višenamjenska (HM: High-speed Multi) glava x 2 95,000 CPH | X os 2-beam: Brza višenamjenska (HM: High-speed Multi) glava x 2 90,000 CPH | X os 2-beam Napomena 1: Brza višenamjenska (HM: High-speed Multi) glava x 2 |
| Točnost montaže | ±0,035 mm (±0,025 mm) Cpk≧1,0 (3σ) (ispod optimalni uvjeti kako ih definira Yamaha Motor prilikom standardne procjene materials su korišteni) | ||
| Broj vrsta komponenti | Fiksna ploča: maks.140 vrsta (pretvorba za ulagač trake od 8 mm) Zamjena nosača ulagača: Maks.128 vrsta (pretvorba za ulagač trake od 8 mm) Ladice za 30 vrsta (fiksne tip: maks., kada je opremljen sa sATS30) i 10 tipova (Vrsta nosača: maks., kada je opremljen sa cATS10) | ||
| Napajanje | 3-fazni AC 200/208/220/240/380/400/416V +/-10% 50/60Hz | ||
| Izvor dovoda zraka | 0,45 MPa ili više, u čisto, suho stanje | ||
| Vanjska dimenzija (isključujući projekcije) | D 1374 x Š 1857 x H1445 mm (samo glavna jedinica) | D 1374 x Š 2110 x V1445 mm (samo glavna jedinica) | |
| Težina | Cca.2.050 kg (glavni samo jedinica) | Cca.2.500 kg (samo glavna jedinica) | |
* Specifikacije i izgled podložni su promjenama bez prethodne najave.
* Kontaktirajte I.C.T za više detalja.
