Σ-F8S
Yamaha
| Količina: | |
|---|---|

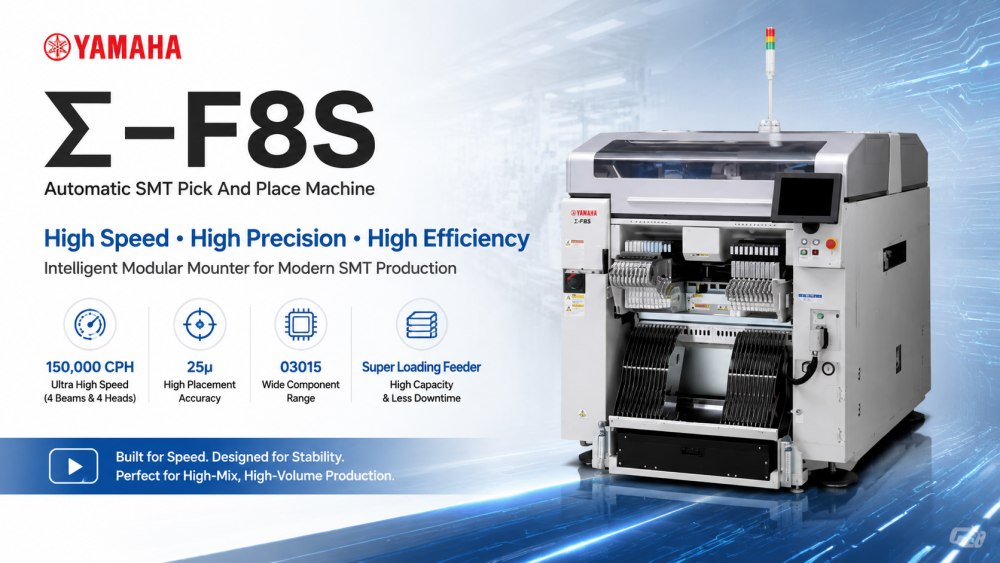

Yamaha Σ-F8S napravljena je za modernu proizvodnju elektronike koja zahtijeva brzinu, točnost i stabilnost u isto vrijeme. To je modularni SMT pick and place sustav dizajniran za rukovanje PCB sklopom visoke gustoće s dosljednim performansama. Stroj je projektiran za podršku proizvodnim okruženjima s visokom miješanošću, a istovremeno održava visoku propusnost.
S naprednom kontrolom pokreta i optimiziranom arhitekturom dodavača, Σ-F8S može podržati složene rasporede komponenti i brzo prebacivanje proizvodnje. Naširoko se koristi u potrošačkoj elektronici, automobilskim kontrolnim pločama, LED proizvodnji i industrijskoj elektronici. Sustav pomaže proizvođačima smanjiti uska grla u proizvodnji i poboljšati ukupnu učinkovitost tvornice.
Σ-F8S dizajniran je za iznimno veliku brzinu postavljanja uz održavanje stabilne točnosti. Njegova struktura s više greda i optimizirani sustav kontrole kretanja osiguravaju nesmetan rad čak i pri proizvodnji s velikim opterećenjem. To proizvođačima omogućuje značajno povećanje proizvodnje bez žrtvovanja kvalitete, posebno u SMT okruženjima velike količine.
Stroj koristi sustav rotacijske glave s izravnim pogonom za poboljšanje brzine odziva i preciznosti postavljanja. Time se smanjuju mehanički gubici i povećava dugoročna stabilnost. Također smanjuje vibracije tijekom rada, osiguravajući dosljednu točnost pri rukovanju malim i osjetljivim komponentama kao što su 0201 čipovi i IC-ovi finog koraka.
Σ-F8S integrira pametni sustav napajanja koji podržava opskrbu komponentama velikog kapaciteta. Smanjuje ručnu intervenciju i poboljšava kontinuiranu proizvodnu sposobnost. Sustav je osmišljen kako bi minimizirao vrijeme zastoja dodavača, omogućujući glatku promjenu materijala i bolje planiranje proizvodnje za proizvodnju s visokom mješavinom.
Struktura stroja je optimizirana za kontinuirani rad. Čak i tijekom dugih ciklusa proizvodnje, održava stabilnu točnost pozicioniranja i ponovljivost. To ga čini prikladnim za tvornice koje zahtijevaju masovnu proizvodnju 24/7 s minimalnim prekidima i dosljednom kvalitetom proizvodnje.
'Rješenje s jednom glavom' rotacijska glava s izravnim pogonom proizvodi visoku točnost pri velikim brzinama.
Najveća brzina u klasi! Proizvodi 150 000 CPH s 4 grede i 4 glave.
Značajno smanjeno vrijeme prekida rada zbog održavanja s izmjenjivim držačima mlaznica i linearnim pogonskim motorima.
Ulagač za super punjenje potpuno inovira opskrbu komponentama eliminirajući vrijeme zastoja za dopunu ulagača.
| Specifikacija
| 项目 | 规格参数 |
|---|---|
| Model | Sigma Σ-F8S |
| Primjenjivi PCB (jedna traka) | D330 × Š250 mm do D50 × Š50 mm (Opcija: D381 × Š510 mm do D50 × Š50 mm) |
| Primjenjiva PCB (dvostruka traka) | D330 × Š250 mm do D50 × Š50 mm |
| Glava / primjenjive komponente (glava velike brzine) | 0201 ČIP do 4,3 × 3,4 mm, visina 2,0 mm ili manje |
| Glava / primjenjive komponente (višenamjenska glava) | 03015 ČIP do kvadrata od 33 mm, visine 12,7 mm ili manje |
| Mogućnost montaže | Glava velike brzine × 4 specifikacije: 150 000 CPH (dva traka) 136 000 CPH (jedna traka) Glava velike brzine: 0201/03015: ±25 μm (3σ) (140 000 CPH)0402/0603: ±36 μm (3σ) (150 000 CPH) |
| Broj vrsta komponenti | Maks. 80 vrsta (pretvorba za ulagač trake od 8 mm) |
| Napajanje | 3-fazni AC 200V ±10% 50/60Hz |
| Izvor dovoda zraka | 0,45 do 0,69 MPa (4,6 do 7 kgf/cm²) |
| Vanjska dimenzija | D1280 × Š2240 × V1450 mm (isključujući izbočine) |
| Težina | cca. 1.940 kg |
| Popis SMT linijske opreme
ICT pruža potpuna tvornička SMT rješenja uključujući planiranje linije, dizajn izgleda, instalaciju, otklanjanje pogrešaka i obuku operatera. To pomaže kupcima da izgrade stabilan, skalabilan i visoko automatiziran proizvodni sustav prikladan za potrebe globalne proizvodnje elektronike.
| Videozapis o uspjehu korisnika
ICT je uspješno isporučio punu SMT proizvodnu liniju kupcu u Kazahstanu za proizvodnju napajanja. Proizvodna linija uključivala je SMT utovarivač, automatski pisač paste za lemljenje, SMT stroj za postavljanje, reflow pećnicu, SMT transportni sustav i offline AOI opremu za inspekciju.
Naši inženjeri Andy i Billy poslani su u tvornicu kupca na instalaciju i obuku. Podržavali su postavljanje stroja, kalibraciju procesa i vodstvo operatera kako bi se osiguralo glatko pokretanje proizvodnje. Nakon puštanja u rad, kupac je uspješno postigao stabilnu masovnu proizvodnju i potvrdio pouzdan rad na cijeloj SMT liniji.
| Servis i podrška u obuci
ICT pruža punu podršku za SMT proizvodne linije uključujući instalaciju, pomoć pri programiranju, obuku operatera i daljinsko tehničko vođenje. Naš inženjerski tim podržava kupce tijekom faza povećanja proizvodnje i kontinuiranog rada.
Također pružamo SMT optimizaciju procesa, planiranje izgleda tvornice i savjetovanje o poboljšanju učinkovitosti. Obuka je osmišljena kako bi operaterima pomogla da brzo razumiju rad stroja, održavanje i rješavanje problema, osiguravajući stabilnu dugoročnu proizvodnu sposobnost.
| Povratne informacije kupaca
Kupci dosljedno prepoznaju stabilnost i učinkovitost Yamahinih SMT sustava integriranih ICT-om. Ističu glatku podršku pri instalaciji, jasne tehničke upute i brz odgovor inženjera tijekom postavljanja proizvodnje.
Kupci također cijene sigurno pakiranje, stabilne performanse stroja i dugoročnu radnu pouzdanost. Kombinacija napredne opreme i profesionalne usluge stvara snažno povjerenje i dugoročnu suradnju diljem svijeta.
| Certifikati i standardi
Sva SMT rješenja koja nudi ICT zadovoljavaju međunarodne standarde proizvodnje. Naši sustavi certificirani su prema CE, RoHS, ISO9001 i više industrijskih patenata.
Ovi certifikati osiguravaju stabilnu kvalitetu stroja, siguran rad i usklađenost s globalnim zahtjevima za proizvodnju elektronike, podržavajući kupce na različitim tržištima diljem svijeta.
| O ICT tvrtki i tvornici
ICT je profesionalni dobavljač SMT tvorničkih rješenja sa snažnim sposobnostima u istraživanju i razvoju, proizvodnji i globalnoj tehničkoj službi. Podržavamo kupce u više od 80 zemalja u različitim industrijama elektroničke industrije.
Naša tvornica slijedi stroge standarde inspekcije kvalitete od nabave komponenti do konačnog testiranja stroja. Kontinuiranim rastom i inovacijama služimo preko 1700 globalnih kupaca, pomažući im da izgrade učinkovite, stabilne i inteligentne SMT proizvodne linije za modernu proizvodnju elektronike.
