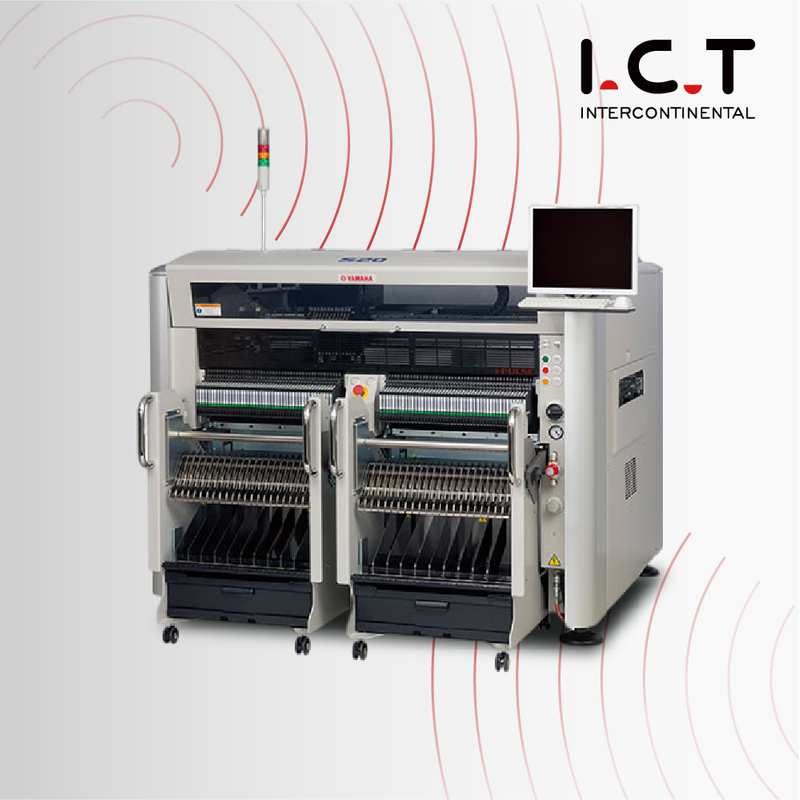

Stroj za odabir i postavljanje Yamaha
Napredni montirač čipova
Brz i fleksibilan stroj za odabir i postavljanje
Višenamjenski SMT položaj
Brzi fleksibilni stroj za odabir i postavljanje
1. Poboljšanje 3D MID-a
2. Mogućnost rukovanja velikom pločom
3. Širok raspon mogućnosti rukovanja komponentama i veliki kapacitet dodavača
4. Vrhunska fleksibilnost i brzo i jednostavno postavljanje
| S10 | S20 | |
|---|---|---|
| Veličina ploče (s neiskorištenim međuspremnikom) | Min.D50 x Š30 mm do maks.D1330 x Š510 mm (standardni L955) | Min.D50 x Š30 mm do maks.D1830 x Š510 mm (standardno L1455) |
| Veličina ploče (s korištenim ulaznim ili izlaznim međuspremnikom) | Min.D50 x Š30 mm do maks.D420 x Š510 mm | - |
| Veličina ploče (s korištenim ulaznim i izlaznim međuspremnicima) | Min.D50 x Š30 mm do maks.D330 x Š510 mm | Min.D50 x Š30 mm do maks.D540 x Š510 mm |
| Debljina ploče | 0,4 - 4,8 mm | 0,4 - 4,8 mm |
| Smjer protoka ploče | Slijeva nadesno (Std) | Slijeva nadesno (Std) |
| Brzina prijenosa ploče | Maks. 900 mm/sek | Maks. 900 mm/sek |
| Brzina postavljanja (12 glava + 2 theta) Opt.Cond. | 0,08 s/CHIP (45 000 CPH) | 0,08 s/CHIP (45 000 CPH) |
| Točnost postavljanja A (μ+3σ) | ČIP +/-0,040 mm | ČIP +/-0,040 mm |
| Točnost postavljanja B (μ+3σ) | IC +/-0,025 mm | IC +/-0,025 mm |
| Kut postavljanja | +/-180 stupnjeva | +/-180 stupnjeva |
| Kontrola Z osi / Kontrola Theta osi | AC servo motor | AC servo motor |
| Visina komponente | Maksimalno 30 mm*1 (Prethodno postavljene komponente: max 25 mm) | Maksimalno 30 mm*1 (Prethodno postavljene komponente: max 25 mm) |
| Primjenjive komponente | 0201mm – 120x90mm, BGA, CSP, konektor itd. (Standard 01005 -) | 0201mm – 120x90mm, BGA, CSP, konektor itd. (Standard 01005 -) |
| Paket komponenti | 8 - 56 mm traka (F1/F2 hranilice), 8 - 88 mm traka (F3 električne hranilice), štap, pladanj | 8 - 56 mm traka (F1/F2 hranilice), 8 - 88 mm traka (F3 električne hranilice), štap, pladanj |
| Provjera nedostataka | Provjera vakuuma i provjera vida | Provjera vakuuma i provjera vida |
| Jezik zaslona | engleski, kineski, korejski, japanski | engleski, kineski, korejski, japanski |
| Pozicioniranje ploče | Jedinica za držanje ploče, prednja referenca, automatsko podešavanje širine transportera | Jedinica za držanje ploče, prednja referenca, automatsko podešavanje širine transportera |
| Vrste komponenti | Maksimalno 90 vrsta (8 mm trake), 45 staza x 2 | Maksimalno 180 tipova (traka od 8 mm), 45 staza x 4 |
| Visina prijenosa | 900 +/- 20 mm | 900 +/- 20 mm |
| Dimenzije stroja, težina | D1250xD1750xV1420 mm, pribl.1.200 kg | D1750xD1750xV1420 mm, pribl.1.500 kg |
Pitanja
