S10
I.C.T
| Količina: | |
|---|---|

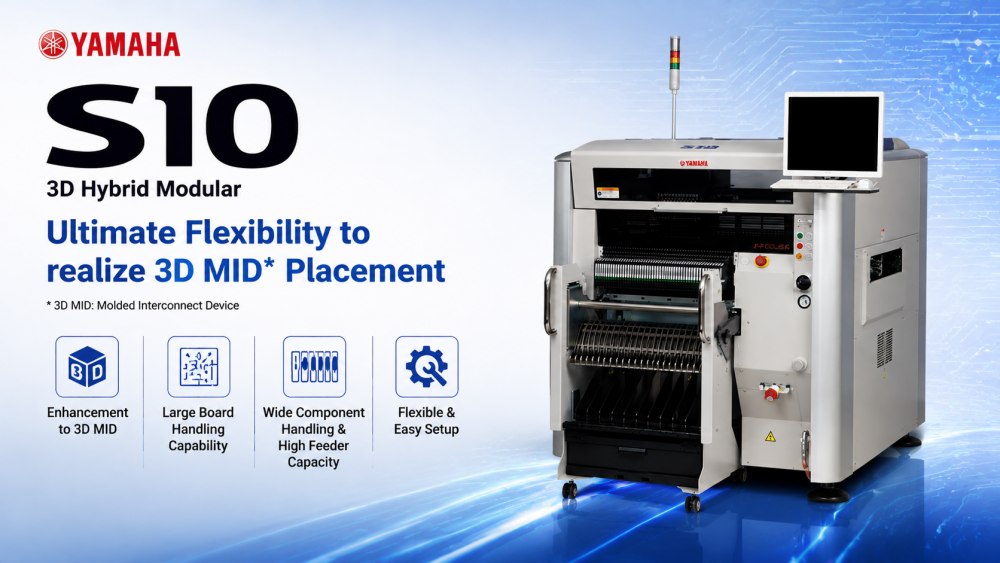

Yamaha S10 je 3D hibridni modularni nosač čipova dizajniran za modernu proizvodnju PCB sklopova. Omogućuje stabilnu izvedbu postavljanja velike brzine dok podržava širok raspon elektroničkih komponenti. Sustav je napravljen za proizvođače koji trebaju fleksibilnost, točnost i skalabilnu integraciju SMT linije.
Sa svojom modularnom strukturom, S10 se može lako prilagoditi različitim proizvodnim zahtjevima kao što su LED ploče, potrošačka elektronika, industrijske upravljačke ploče i komunikacijski proizvodi. Također podržava rukovanje velikim tiskanim pločama i veliki kapacitet dodavača, što ga čini prikladnim za okruženja visoke miješanosti i srednje količine. Stroj pomaže tvornicama poboljšati učinkovitost, smanjiti ručni rad i održati stabilnu kvalitetu izlaza.
S10 usvaja naprednu 3D hibridnu tehnologiju montiranja za poboljšanje fleksibilnosti postavljanja. Podržava složene PCB strukture uključujući MID aplikacije. Sustav osigurava stabilno i točno pozicioniranje komponenti čak i kod dizajna višeslojnih ploča, pomažući proizvođačima u postizanju veće pouzdanosti proizvoda.
Stroj podržava obradu velikih PCB-a uz snažnu prilagodljivost pokretne trake. Može glatko rukovati različitim veličinama ploča bez smanjenja učinkovitosti postavljanja. To ga čini prikladnim za LED ploče, ploče za napajanje i industrijske upravljačke ploče koje zahtijevaju veće podloge.
S10 je dizajniran sa snažnom sposobnošću proširenja ulagača, podržavajući više vrsta komponenti u jednom postavu. Smanjuje vrijeme prijelaza i poboljšava kontinuiranu učinkovitost proizvodnje. Ova je struktura idealna za visoko miješana proizvodna okruženja.
Sustav integrira funkcije inteligentnog postavljanja koje pojednostavljuju prijelaze u proizvodnju. Operateri mogu brzo prilagoditi parametre, smanjujući vrijeme zastoja i poboljšavajući fleksibilnost linije. Pomaže tvornicama da brže odgovore na hitne proizvodne narudžbe.
| Specifikacija
| S10 | S20 | |
|---|---|---|
| Veličina ploče (s neiskorištenim međuspremnikom) | Min. D50 x Š30 mm do maks. D1330 x Š510 mm (standardni L955) | Min. D50 x Š30 mm do maks. D1830 x Š510 mm (standardno L1455) |
| Veličina ploče (s korištenim ulaznim ili izlaznim međuspremnikom) | Min. D50 x Š30 mm do maks. D420 x Š510 mm | - |
| Veličina ploče (s korištenim ulaznim i izlaznim međuspremnicima) | Min. D50 x Š30 mm do maks. D330 x Š510 mm | Min. D50 x Š30 mm do maks. D540 x Š510 mm |
| Debljina ploče | 0,4 - 4,8 mm | 0,4 - 4,8 mm |
| Smjer toka ploče | Slijeva nadesno (Std) | Slijeva nadesno (Std) |
| Brzina prijenosa ploče | Maks. 900 mm/sek | Maks. 900 mm/sek |
| Brzina postavljanja (12 glava + 2 theta) Opt. Cond. | 0,08 s/CHIP (45 000 CPH) | 0,08 s/CHIP (45 000 CPH) |
| Točnost postavljanja A (μ+3σ) | ČIP +/-0,040 mm | ČIP +/-0,040 mm |
| Točnost postavljanja B (μ+3σ) | IC +/-0,025 mm | IC +/-0,025 mm |
| Kut postavljanja | +/-180 stupnjeva | +/-180 stupnjeva |
| Kontrola Z osi / Kontrola Theta osi | AC servo motor | AC servo motor |
| Visina komponente | Max 30 mm * 1 (Prethodno postavljene komponente: max 25 mm) | Maks. 30 mm *1 (Prethodno postavljene komponente: maks. 25 mm) |
| Primjenjive komponente | 0201mm – 120x90mm, BGA, CSP, konektor, itd. (Standard 01005 -) | 0201mm – 120x90mm, BGA, CSP, konektor, itd. (Standard 01005 -) |
| Paket komponenti | 8 - 56 mm traka (F1/F2 hranilice), 8 - 88 mm traka (F3 električne hranilice), štap, pladanj | 8 - 56 mm traka (F1/F2 hranilice), 8 - 88 mm traka (F3 električne hranilice), štap, pladanj |
| Provjera nedostataka | Provjera vakuuma i provjera vida | Provjera vakuuma i provjera vida |
| Jezik zaslona | engleski, kineski, korejski, japanski | engleski, kineski, korejski, japanski |
| Pozicioniranje ploče Vrste | Jedinica za držanje ploče, prednja referenca, automatsko podešavanje širine pokretne trake | Jedinica za držanje ploče, prednja referenca, automatsko podešavanje širine pokretne trake |
| komponenti | Maksimalno 90 vrsta (8 mm trake), 45 staza x 2 | Maksimalno 180 tipova (8 mm trake), 45 staza x 4 |
| Visina prijenosa | 900 +/- 20 mm | 900 +/- 20 mm |
| Dimenzije stroja, težina | D1250xD1750xV1420 mm, pribl. 1.200 kg | D1750xD1750xV1420 mm, pribl. 1.500 kg |
| Popis SMT linijske opreme
S10 se može integrirati u punu SMT proizvodnu liniju uključujući pisač paste za lemljenje, SPI sustav inspekcije, strojeve za odabir i postavljanje, reflow pećnicu, AOI inspekciju i PCB sustave za rukovanje. ICT pruža cjelovito rješenje 'ključ u ruke' koje pokriva dizajn izgleda, instalaciju, obuku i podršku nakon prodaje.
Ovo pomaže proizvođačima da izgrade stabilnu, učinkovitu i potpuno automatiziranu SMT proizvodnu liniju. Pogodan je za tvornice elektronike koje proizvode potrošačku elektroniku, automobilsku elektroniku, LED proizvode i industrijske upravljačke sustave. Rješenje pune linije osigurava visoku stopu prinosa i dosljednu kvalitetu proizvoda.
| Videozapis o uspjehu korisnika
ICT je uspješno isporučio potpuno automatsku SMT proizvodnu liniju kupcu u Kazahstanu za proizvodnju napajanja. Kompletna linija uključivala je SMT utovarivač, potpuno automatski pisač, SMT stroj za postavljanje, reflow peć, SMT transporter i offline AOI sustav.
Naši inženjeri Andy i Billy otputovali su u tvornicu kupaca radi podrške pri instalaciji i obuci. Vodili su tim kroz postavljanje stroja, otklanjanje grešaka u proizvodnji i obuku rukovatelja kako bi osigurali glatko pokretanje proizvodnje.
Kupac je uspješno započeo masovnu proizvodnju nakon puštanja u rad i potvrdio stabilne performanse cijele SMT linije.
| Servis i podrška u obuci
ICT pruža uslugu cijelog životnog ciklusa za Yamaha SMT strojeve uključujući instalaciju, podršku programiranja, obuku operatera i tehničku pomoć na daljinu. Naš inozemni inženjerski tim osigurava brz odgovor za sve proizvodne probleme.
Također podržavamo planiranje rasporeda SMT linija, optimizaciju procesa i poboljšanje učinkovitosti proizvodnje. Obuka pokriva rad sa strojem, održavanje i osnovno rješavanje problema, pomažući kupcima da brzo izgrade neovisnu proizvodnu sposobnost.
| Povratne informacije kupaca
Kupci cijene stabilne performanse i jednostavno rukovanje strojeva Yamaha S10 SMT. Oni također cijene ICT inženjere za profesionalnu instalaciju i podršku u obuci. Brzo vrijeme odziva i jasne tehničke upute pomažu kupcima da glatko započnu proizvodnju.
Mnogi kupci ističu dobru kvalitetu stroja, pouzdano pakiranje i stabilne dugoročne radne performanse. Kombinacija pouzdanosti opreme i globalne servisne podrške stvara snažno povjerenje u dugoročnu suradnju.
| Certifikati i standardi
Sva rješenja za integraciju ICT SMT opreme proizvedena su prema strogim međunarodnim standardima. Posjedujemo CE certifikat, RoHS usklađenost, ISO9001 certifikat sustava upravljanja kvalitetom i više tehničkih patenata.
Ovi certifikati osiguravaju stabilnu kvalitetu stroja, siguran rad i usklađenost s globalnim zahtjevima za proizvodnju elektronike.
| O ICT tvrtki i tvornici
ICT je profesionalni pružatelj tvorničkih rješenja za SMT sa snažnim mogućnostima istraživanja i razvoja, proizvodnje i globalnih usluga. Imamo veliki inženjerski i proizvodni tim koji opslužuje kupce u više od 80 zemalja diljem svijeta.
Naša tvornica slijedi stroge procese provjere kvalitete od kontrole sirovina do konačnog testiranja stroja. S kontinuiranim inovacijama i brzim poslovnim rastom, podržavamo više od 1700 klijenata diljem svijeta u industrijama kao što su automobilska elektronika, LED, potrošačka elektronika i industrijsko upravljanje.
Posvećeni smo pružanju stabilnih, učinkovitih i inteligentnih SMT proizvodnih rješenja za globalne proizvođače.
