YRM20
Yamaha
| Količina: | |
|---|---|
| Napredni brzi SMT Pick & Place

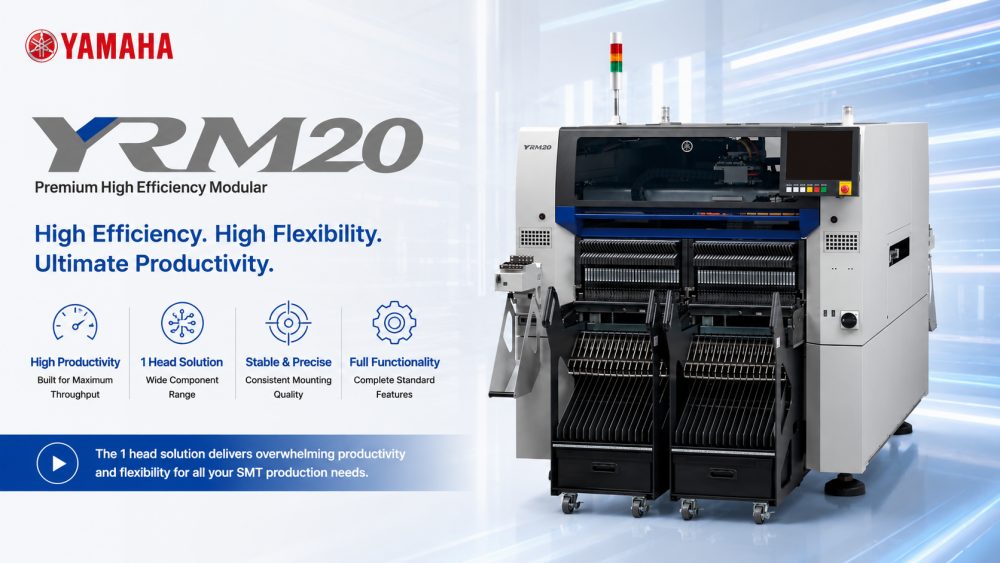

Yamaha YRM20 potpuno je automatski SMT stroj za odabir i postavljanje napravljen za modernu proizvodnju elektronike. S radom s dvije trake, fleksibilnim opcijama glave i mogućnostima velike brzine, može rukovati širokim rasponom SMD komponenti od 0201 čipova do većih konektora. Njegov modularni dizajn i integrirani pametni senzori omogućuju visokopreciznu montažu uz održavanje iznimne učinkovitosti proizvodnje. YRM20 je idealan za proizvođače koji traže pouzdano, brzo i svestrano rješenje za kompaktne ili velike linije za sklapanje tiskanih ploča.
| Značajke proizvoda
Rad velike brzine s dvije trake
YRM20 radi s opcijama s dvije trake, omogućujući istovremeno postavljanje komponenti na dvije ploče za optimiziranu produktivnost. Konfiguracije s više glava velike brzine dopuštaju propusnost od 200 000 CPH, osiguravajući brzi završetak čak i za složene ploče uz zadržavanje precizne točnosti postavljanja.
Raznovrsno rukovanje komponentama
Opremljen fleksibilnom tehnologijom s više glava i naprednim sustavima preuzimanja, stroj podržava komponente od 0201 do većih konektora. Integrirane pametne kamere i bočni pogled provjeravaju postavljanje u stvarnom vremenu, smanjujući pogreške i osiguravajući kvalitetnu montažu.
Alati za poboljšanu produktivnost
Super punjivi dodavači minimiziraju vrijeme zastoja tijekom nadopunjavanja komponenti. Prilagodljive širine traka i modularna arhitektura omogućuju prilagodljivost različitim veličinama tiskanih ploča i proizvodnim formatima, podržavajući kontinuirani rad i brze promjene.
| Specifikacija
| Model | YRM20 za odabir i Stroj postavljanje | |
| Rotacijska velike brzine opće namjene RM glava | IN-LINE HM glava | |
| Mlaznice (po 1 glavnoj jedinici) | 18 | 10 |
| Primjenjive komponente | 0201 do W12 x L12 mm, Visina 6,5 mm ili manje | 0201 do Š55 x L100 mm, Visina 15 mm ili manje |
| Mogućnost montaže (tijekom načina visoke proizvodnje) | 115 000 CPH | 98.000 CPH |
| Točnost montaže (tijekom načina visoke preciznosti) | Tijekom upotrebe u optimalnim uvjetima unutar tvrtke: ±0,025 mm Cpk≧1,0 | |
| Broj vrsta komponenti | Zamjena nosača hranilice: Maks. 128 vrsta = 32 dodavača x 4 (pretvorba za ulagač trake od 8 mm) | |
| PCB dimenzije | Specifikacije u dva stupnja 1 PCB prijenos: L810 x Š510 mm do L50 x Š50 mm 2 PCB prijenos: L380 x Š510 mm do L50 x Š50 mm | |
| Napajanje | 3-fazni AC 200/208/220/240/380/400/416V +/-10% 50/60Hz | |
| Izvor dovoda zraka | 0,45 MPa ili više, u čistom, suhom stanju | |
| vanjska dimenzija (isključujući projekcije) | D1374 x Š1948 x V1445 mm | |
| Težina | cca. 2.250 kg (samo glavna jedinica) | |
* Specifikacije i izgled podložni su promjenama bez prethodne najave.
* Kontaktirajte ICT za više detalja.
| Popis SMT linijske opreme
Σ-G5SⅡ se obično integrira u kompletnu SMT proizvodnu liniju uključujući pisač paste za lemljenje, SPI sustav inspekcije, reflow pećnicu, AOI inspekcijski stroj i opremu za rukovanje PCB-om. ICT pruža punu linijsku integraciju koja pokriva SMT, DIP, premazivanje i rješenja za pametnu tvorničku automatizaciju kako bi pomogli klijentima u izgradnji učinkovitih i skalabilnih sustava za proizvodnju elektronike širom svijeta.
ICT također nudi niz komplementarnih SMT strojeva, uključujući YSM, YRM i Σ modele za odabir i postavljanje. Ovi se strojevi mogu integrirati za izgradnju kompletnih brzih montažnih linija, osiguravajući besprijekornu proizvodnju od utovara ploče do završne inspekcije, nudeći potpuno automatizirano rješenje za različite PCB aplikacije.
| Videozapis o uspjehu korisnika
ICT je uspješno isporučio potpuno automatsku SMT liniju u Kazahstanu za proizvođača energetske elektronike. Naši inženjeri osigurali su instalaciju, obuku i tehničku podršku na licu mjesta. Linija uključuje cijeli niz SMT strojeva: SMT punjač, potpuno automatski pisač, reflow peć, SMT transporter i offline AOI stroj. Sustav je postigao učinkovitu, visokokvalitetnu montažu PCB-a, dok je kupac stekao operativnu stručnost.
| Podrška za usluge i obuku
ICT pruža podršku od kraja do kraja za instalaciju i obuku YRM20. Naši inženjeri vode kupce kroz postavljanje stroja, rad i održavanje, osiguravajući da proizvodne linije postignu optimalnu učinkovitost. Daljinsko navođenje i usluge brzog odgovora jamče minimalno vrijeme zastoja, pomažući tvornicama u održavanju kontinuiranog rada visoke kvalitete.
| Pohvale kupaca
'Svi su strojevi iz Kine ICT. Dobra kvaliteta i cijena. Hvala Andyju i Billyju što su izgradili ovu liniju i obučili nas za korištenje ovih strojeva.' Naši kupci stalno hvale našu inženjersku stručnost, učinkovitu otpremu i brzi odgovor, što osigurava glatko pokretanje i povjerenje u proizvodnju.
| Naš certifikat
YRM20 ima certifikat CE, RoHS, ISO9001 i više patenata. ICT osigurava strogo pridržavanje globalnih standarda sigurnosti i kvalitete, pružajući pouzdanu, sigurnu i potpuno usklađenu opremu za međunarodne proizvođače elektronike.
| O ICT-u i Tvornici
ICT je specijaliziran za SMT i THT rješenja, sa snažnim timom za istraživanje i razvoj i opsežnim proizvodnim pogonima. Opslužujući tisuće kupaca širom svijeta, naše tvornice slijede stroge procese kontrole kvalitete i sveobuhvatne sustave upravljanja proizvodima. S globalnim dosegom i profesionalnom inženjerskom podrškom, ICT isporučuje cjelovita SMT rješenja visokih performansi prilagođena različitim zahtjevima proizvodnje.
