YSM20R
Yamaha
| Količina: | |
|---|---|

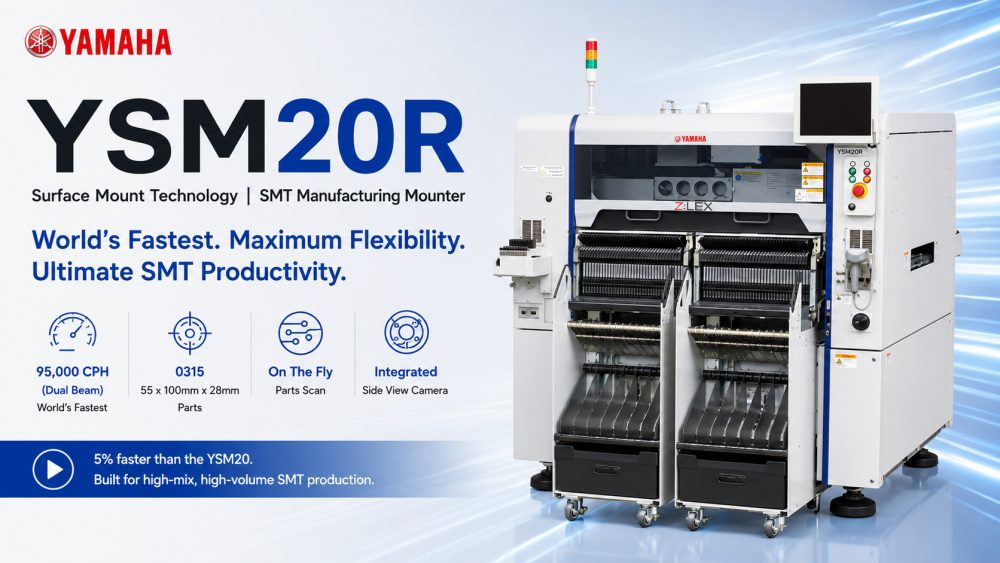

| YSM20R modularni SMT nosač čipa
YSM20R je modularni SMT pick-and-place stroj projektiran za veliku proizvodnju PCB ploča. Podržava operacije s jednom ili dvije trake, velike ploče i postavljanje visoke gustoće. Njegove svestrane glave i kamere širokog polja učinkovito rukuju različitim komponentama, od malenih 0201 do velikih 0315, zadržavajući pritom visoku točnost i stabilnost. Modularni dizajn omogućuje fleksibilan raspored proizvodne linije i povećava učinkovitost.
| Značajke proizvoda
Dvostruki snop i postavljanje velike brzine
Opremljen dizajnom s dvostrukim snopom, YSM20R omogućuje istovremeni rad dviju traka, značajno poboljšavajući propusnost. Glave visoke preciznosti ostvaruju do 95 000 CPH, uravnotežujući brzinu i točnost.
Kompatibilnost širokih komponenti i PCB-a
Podržava velike dimenzije PCB-a: L810׊742 mm (jednostruka traka) i L810׊356 mm (dvostruka traka), za prilagodbu do 140 tipova komponenti. Vizija širokog skeniranja osigurava precizno postavljanje u različitim rasporedima PCB-a.
Rad bez prekida i automatsko učitavanje
S opcijskim ulagačima s automatskim utovarom (ALF) i sekvencerima ladica (ATS), YSM20R radi kontinuirano bez zaustavljanja radi promjene trake ili ladice, smanjujući vrijeme zastoja i održavajući proizvodne linije visoko učinkovitima.
| Specifikacija
| Model | YSM20R - Z:LEX |
| Primjenjiva PCB | Jednostruka traka L810 x Š490 do L50 x Š50 Dual stage Napomena: samo za opciju s 2 zrake X-osi 1PCB prijenos: L810 x Š490 do L50 x Š50 2PCB prijenos: L380 x Š490 do L50 x Š50 |
| Mogućnost montaže | X-os 2-beam: Brza višenamjenska (HM: High-speed Multi) glava x 2 95.000 CPH (pod optimalnim uvjetima kako definira Yamaha Motor) |
| Točnost montaže | ±0,035 mm (±0,025 mm) Cpk≧1,0 (3σ) (pod optimalnim uvjetima kako ih definira Yamaha Motor kada se koriste standardni materijali za procjenu) |
| Primjenjive komponente | High-Speed Multi (HM) glava NAPOMENA : 0201 do W55 x L100 mm (prepoznavanje indeksa veće od W45 mm), visina 15 mm ili manje Napomena: Visina komponente od 6,5 mm ili veća ili veličine komponente od 12 mm u duljini/širini ili većoj zahtijevaju dodatnu višestruku kameru. Molimo kontaktirajte nas za informacije o montaži 0201 komponenti. Komponente neobičnog oblika (FM: fleksibilna višestruka) glava: 03015 do W55 x L100 mm (prepoznavanje indeksa veće od W45 mm), visina 28 mm ili manje |
| Broj vrsta komponenti | Fiksna ploča: 140 tipova (pretvorba za ulagač trake od 8 mm) Zamjena nosača ulagača: Maks. 128 tipova (pretvorba u ulagač trake od 8 mm) Ladice za 30 vrsta (Fiksni tip: maksimalno, kada je opremljen sa sATS30) i 10 tipova (Vrsta nosača: maksimalno, kada je opremljen sa cATS10) |
| Napajanje | 3-fazni AC 200/208/220/240/380/400/416 V ±10 % 50/60Hz |
| Izvor dovoda zraka | Čisti suhi zrak od 0,45 MPa ili više |
| Vanjska dimenzija | D1374 x Š1857 x V1445 mm |
| Težina | cca. 2.050 kg |
* Specifikacije i izgled podložni su promjenama bez prethodne najave.
* Kontaktirajte ICT za više detalja.
| Popis SMT linijske opreme
Σ-G5SⅡ se obično integrira u kompletnu SMT proizvodnu liniju uključujući pisač paste za lemljenje, SPI sustav inspekcije, reflow pećnicu, AOI inspekcijski stroj i opremu za rukovanje PCB-om. ICT pruža punu linijsku integraciju koja pokriva SMT, DIP, premazivanje i rješenja za pametnu tvorničku automatizaciju kako bi pomogli klijentima u izgradnji učinkovitih i skalabilnih sustava za proizvodnju elektronike širom svijeta.
ICT nudi višestruke Yamaha SMT nosače uključujući YSM10, YSM20, YSM40R, koji pokrivaju male PCB ploče do velikih ploča visoke gustoće. Svi modeli imaju modularnu konfiguraciju, brzo postavljanje, široku kompatibilnost komponenti i rad visoke preciznosti, pogodan za različite zahtjeve proizvodne linije.
| Videozapis o uspjehu korisnika
U Kazahstanu je ICT uspješno isporučio potpuno automatsku SMT proizvodnu liniju za proizvodnju napajanja. Inženjeri su osigurali instalaciju i obuku na licu mjesta, osiguravajući neometanu proizvodnju. Linija je uključivala SMT punjač, potpuno automatski pisač, reflow pećnicu, SMT transportnu traku i izvanmrežnu AOI inspekciju.
Povratne informacije kupaca: 'Svi strojevi su iz Kine ICT. Hvala. Dobra kvaliteta i cijena. Hvala Andyju i Billyju što su izgradili ovu liniju. I obučili nas za korištenje ovih strojeva. Hvala vam puno.'
| Podrška za usluge i obuku
ICT pruža sveobuhvatna rješenja za usluge i obuku. Inženjeri mogu izvršiti puštanje u rad na licu mjesta, vođenje instalacije i operativnu obuku, pomažući klijentima u postizanju brzog povećanja. Obuka pokriva rad sa strojem, optimizaciju proizvodne linije i rutine održavanja. Bilo da se radi o pojedinačnim strojevima ili kompletnim tvorničkim postavkama, ICT pruža brzu tehničku podršku s kraja na kraj.
| Pohvale kupaca
Klijenti hvale ICT inženjere za profesionalnost, strpljenje i odaziv. YSM20R i cijela linija poznati su po izvrsnoj kvaliteti, brzoj isporuci i pažljivom pakiranju. Kupci izvještavaju o glatkom puštanju u rad i učinkovitoj obuci, što osoblju omogućuje učinkovit rad od prvog dana.
| Naš certifikat
YSM20R i kompletna ICT proizvodna linija imaju CE, RoHS i ISO9001 certifikate, zadovoljavajući međunarodne standarde kvalitete. ICT također ima vlasničke patente, osiguravajući inovativnu, stabilnu i sigurnu opremu za globalne kupce.
| O ICT-u i Tvornici
ICT upravlja kompletnim sustavom istraživanja i razvoja i proizvodnje, s velikim i brzo rastućim timom, koji opslužuje preko 1700 globalnih klijenata u više od 80 zemalja. Stroga kontrola kvalitete osigurava da svi SMT strojevi za podizanje i postavljanje zadovoljavaju visoke standarde preciznosti i pouzdanosti. ICT je posvećen pružanju fleksibilnih, skalabilnih potpuno tvorničkih SMT rješenja.
