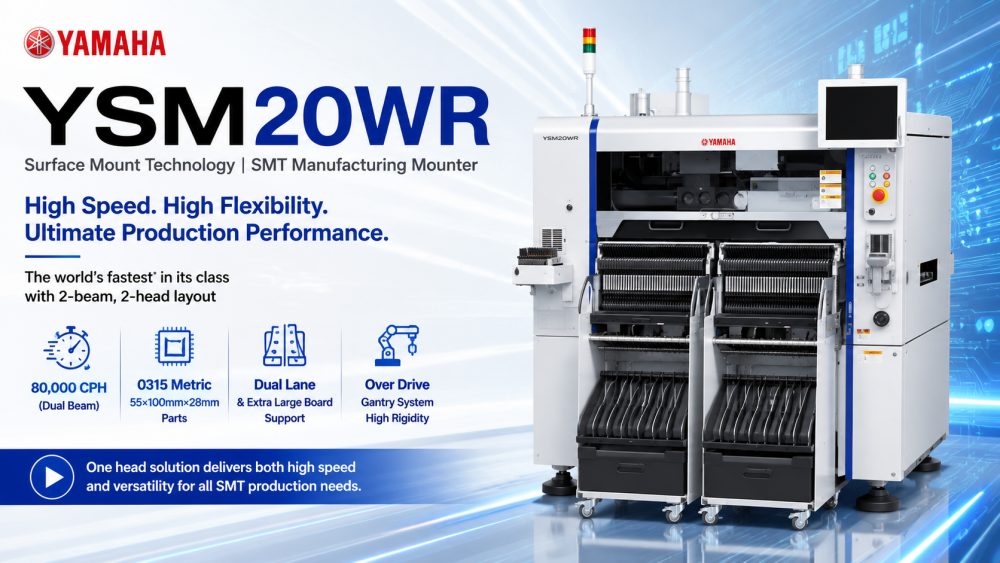

YSM20WR
Yamaha
| Količina: | |
|---|---|
| SMT stroj velike brzine s dvije trake
YSM20WR je Yamahino SMT pick-and-place rješenje dizajnirano za dvoslojnu montažu PCB-a, sposobno za rukovanje velikim pločama uz održavanje iznimne preciznosti. S mogućnostima rada s više glava velike brzine, ovaj stroj se prilagođava širokom rasponu veličina komponenti. Njegovi napredni sustavi skeniranja i kamera osiguravaju točno postavljanje, dok tehnologija integriranog ulagača smanjuje vrijeme zastoja. ICT podržava kupce s potpunom instalacijom, obukom i tehničkom pomoći, što ga čini idealnim rješenjem za moderne proizvođače elektroničke opreme koji traže pouzdane, skalabilne SMT linije.
| Značajke proizvoda
Postavljanje velike brzine s dvije trake
Opremljen s dvije zrake X-osi, YSM20WR postiže 80 000 CPH za dvoslojne PCB-ove, omogućujući visokoučinkovitu proizvodnju.
Višenamjenska montažna glava
HM glave velike brzine prilagođavaju komponente od 0101 do 55×100×28 mm, dok opcijski sustavi s više kamera poboljšavaju točnost i fleksibilnost postavljanja.
Napredni Overdrive Gantry sustav
Overdrive Gantry osigurava nesmetan prijenos PCB-a, minimizirajući gubitak tijekom brze montaže dok podržava velike ploče do 742 mm širine.
| Specifikacija
| Model | YSM20WR |
| Primjenjiva PCB | Jednostruka traka L810 x Š742 mm do D50 x Š50 mm Dvostruka traka (samo za specifikacije s 2 zrake osi X) L810 x Š356 mm do D50 x Š50 mm |
| Mogućnost montaže | X os 2-beam : Brza višenamjenska (HM: High-speed Multi) glava x 2 81.000 CPH (pod optimalnim uvjetima kako definira Yamaha Motor) |
| Točnost montaže (definira Yamaha Motor kada se koriste standardni materijali za procjenu) | +/- 0,035 mm (+/- 0,025 mm) Cpk≧1,0 (3σ) |
| Primjenjive komponente | Brza višenamjenska (HM: High-speed Multi) glava x 2 : 0101 do 55 x 100 mm L100 mm, visina 15 mm ili manje Napomena: Više kamera (opcija) može biti potrebna u nekim slučajevima zbog visine i veličine dijela. Komponente neobičnog oblika (FM: fleksibilna višestruka) glava: 03015 do 55 x 55 mm L100 mm, visina 28 mm ili manje |
| Broj vrsta komponenti | Fiksna ploča: Maks. 140 vrsta (pretvorba za ulagač trake od 8 mm) Zamjena nosača ulagača: Maks. 128 vrsta (pretvorba za ulagač trake od 8 mm) Ladice za 30 vrsta (fiksne) i 10 vrsta (noseći) |
| Napajanje | 3-fazni AC 200/208/220/240/380/400/416 V +/-10 % 50/60 Hz |
| Izvor dovoda zraka | 0,45 MPa ili više, u čistom, suhom stanju |
| Vanjska dimenzija (isključujući projekcije) | D1374 x Š2110 x V1445 mm |
| Težina | cca. 2.500 kg |
* Specifikacije i izgled podložni su promjenama bez prethodne najave.
* Kontaktirajte ICT za više detalja.
| Popis SMT linijske opreme
Σ-G5SⅡ se obično integrira u kompletnu SMT proizvodnu liniju uključujući pisač paste za lemljenje, SPI sustav inspekcije, reflow pećnicu, AOI inspekcijski stroj i opremu za rukovanje PCB-om. ICT pruža punu linijsku integraciju koja pokriva SMT, DIP, premazivanje i rješenja za pametnu tvorničku automatizaciju kako bi pomogli klijentima u izgradnji učinkovitih i skalabilnih sustava za proizvodnju elektronike širom svijeta.
ICT nudi kompletan asortiman Yamaha SMT strojeva za podizanje i postavljanje, uključujući YSM10, YSM40R i YRM20. Ovi strojevi pružaju prilagođene brzine, raspone komponenti i konfiguracije traka kako bi zadovoljili različite potrebe tvorničke proizvodnje. Svaki stroj je podržan tehničkom obukom, uputama za instalaciju i rješenjima za održavanje iz ICT-a, čime se osigurava besprijekorna integracija u vašu SMT proizvodnu liniju.
| Videozapis o uspjehu korisnika
ICT je uspješno isporučio potpuno automatsku SMT proizvodnu liniju u Kazahstanu za sklapanje energetskih proizvoda. Naši inženjeri osigurali su instalaciju, obuku i tehničku podršku na licu mjesta. Linija uključuje SMT utovarivače, potpuno automatski pisač, reflow pećnicu, dvotračnu SMT transportnu traku i offline AOI. Povratne informacije kupaca: 'Svi strojevi su iz Kine ICT. Hvala. Dobra kvaliteta i cijena. Hvala Andyju i Billyju što su napravili ovu liniju i obučili nas za korištenje ovih strojeva. Hvala vam puno.'
| Podrška za usluge i obuku
ICT osigurava korisnicima potpunu podršku za njihove SMT linije. Inženjeri pružaju obuku na licu mjesta za upravljanje strojem, održavanje i optimizaciju procesa. Naše smjernice pomažu operaterima da postignu maksimalnu učinkovitost linije uz istovremeno smanjenje pogrešaka i zastoja. Kontinuirana daljinska podrška i brzo reagiranje na rješavanje problema dodatno poboljšavaju tvorničke performanse, omogućujući klijentima da se brzo prilagode zahtjevima proizvodnje i održe dosljednu kvalitetu ispisa.
| Pohvale kupaca
Klijenti stalno hvale naše ICT inženjere za profesionalizam i temeljitu obuku. Oni cijene naše visokokvalitetne strojeve, sigurnu i dobro organiziranu dostavu i naš brzi odgovor na tehničke upite. Naš dvotračni YSM20WR pomogao je kupcima da povećaju učinkovitost proizvodnje, istovremeno osiguravajući točnu montažu PCB-a.
| Naš certifikat
Svi ICT strojevi i Yamaha SMT strojevi, uključujući YSM20WR, u skladu su sa standardima CE, RoHS i ISO9001. Naši proizvodi uključuju patentirane tehnologije i pridržavaju se strogih protokola kontrole kvalitete, osiguravajući pouzdan i siguran rad u elektroničkim proizvodnim pogonima diljem svijeta.
