S10 |Yamaha 3D Hybrid Modular Chip Mounter Smt Line Machine od kineskog proizvođača

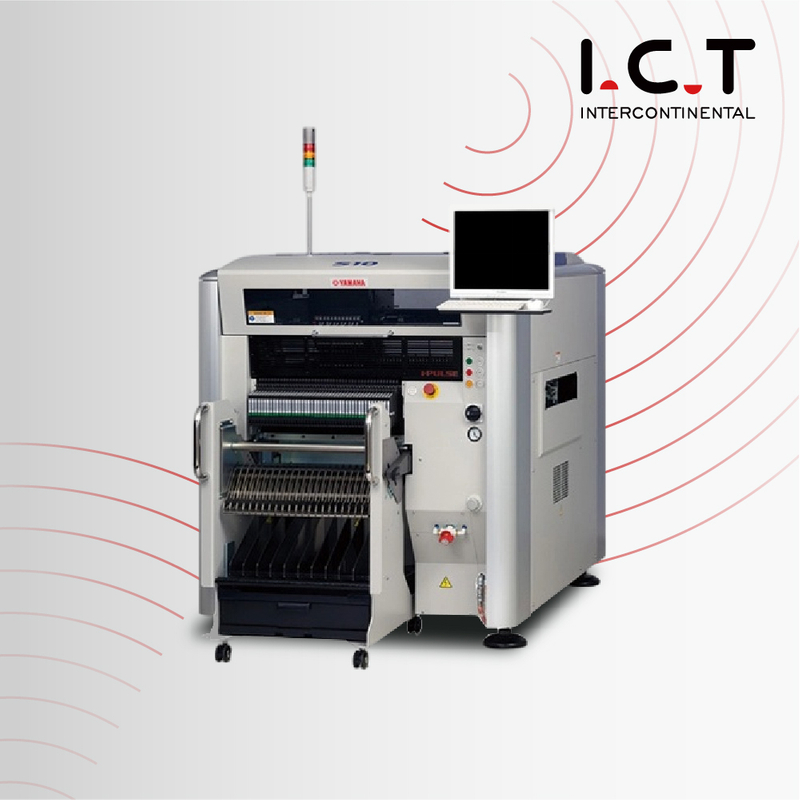

Yamaha S10 3D Hybrid Modular Chip Mounter Smt Line Machine

Uvod

Yamaha-S10-3D-Hybrid-Modular-SMT-Placement

Vrhunska fleksibilnost za realizaciju 3D MID* postavljanja

Poboljšanje 3D MID-a

Mogućnost rukovanja velikom pločom

Širok raspon mogućnosti rukovanja komponentama i veliki kapacitet dodavača

Vrhunska fleksibilnost te brzo i jednostavno postavljanje

*3D MID: Moulded Interconnect Device

Stroj za odabir i postavljanje Yamaha

Napredni montirač čipova

Brz i fleksibilan stroj za odabir i postavljanje

Višenamjenski SMT položaj

Brzi fleksibilni stroj za odabir i postavljanje

1. Poboljšanje 3D MID-a

2. Mogućnost rukovanja velikom pločom

3. Širok raspon mogućnosti rukovanja komponentama i veliki kapacitet dodavača

4. Vrhunska fleksibilnost i brzo i jednostavno postavljanje

	S10	S20
Veličina ploče (s neiskorištenim međuspremnikom)	Min.D50 x Š30 mm do maks.D1330 x Š510 mm (standardni L955)	Min.D50 x Š30 mm do maks.D1830 x Š510 mm (standardno L1455)
Veličina ploče (s korištenim ulaznim ili izlaznim međuspremnikom)	Min.D50 x Š30 mm do maks.D420 x Š510 mm	-
Veličina ploče (s korištenim ulaznim i izlaznim međuspremnicima)	Min.D50 x Š30 mm do maks.D330 x Š510 mm	Min.D50 x Š30 mm do maks.D540 x Š510 mm
Debljina ploče	0,4 - 4,8 mm	0,4 - 4,8 mm
Smjer protoka ploče	Slijeva nadesno (Std)	Slijeva nadesno (Std)
Brzina prijenosa ploče	Maks. 900 mm/sek	Maks. 900 mm/sek
Brzina postavljanja (12 glava + 2 theta) Opt.Cond.	0,08 s/CHIP (45 000 CPH)	0,08 s/CHIP (45 000 CPH)
Točnost postavljanja A (μ+3σ)	ČIP +/-0,040 mm	ČIP +/-0,040 mm
Točnost postavljanja B (μ+3σ)	IC +/-0,025 mm	IC +/-0,025 mm
Kut postavljanja	+/-180 stupnjeva	+/-180 stupnjeva
Kontrola Z osi / Kontrola Theta osi	AC servo motor	AC servo motor
Visina komponente	Maksimalno 30 mm*1 (Prethodno postavljene komponente: max 25 mm)	Maksimalno 30 mm*1 (Prethodno postavljene komponente: max 25 mm)
Primjenjive komponente	0201 mm – 120x90 mm, BGA, CSP, konektor, itd. (Standard 01005 -)	0201 mm – 120x90 mm, BGA, CSP, konektor, itd. (Standard 01005 -)
Paket komponenti	8 - 56 mm traka (F1/F2 hranilice), 8 - 88 mm traka (F3 električne hranilice), štap, pladanj	8 - 56 mm traka (F1/F2 hranilice), 8 - 88 mm traka (F3 električne hranilice), štap, pladanj
Provjera nedostataka	Provjera vakuuma i provjera vida	Provjera vakuuma i provjera vida
Jezik zaslona	engleski, kineski, korejski, japanski	engleski, kineski, korejski, japanski
Pozicioniranje ploče	Jedinica za držanje ploče, prednja referenca, automatsko podešavanje širine transportera	Jedinica za držanje ploče, prednja referenca, automatsko podešavanje širine transportera
Vrste komponenti	Maksimalno 90 vrsta (8 mm trake), 45 staza x 2	Maksimalno 180 tipova (traka od 8 mm), 45 staza x 4
Visina prijenosa	900 +/- 20 mm	900 +/- 20 mm
Dimenzije stroja, težina	D1250xD1750xV1420 mm, pribl.1.200 kg	D1750xD1750xV1420 mm, pribl.1.500 kg

Pitanja

P: Što možemo učiniti za vas?

O: Totalni SMT strojevi i rješenja, profesionalna tehnička podrška i servis.

P: Jeste li trgovačka tvrtka ili proizvođač?

O: Dostupne su OEM i ODM usluge.

P: Koji je vaš datum isporuke?

O: Datum isporuke je oko 35 dana nakon primitka uplate.

P: Koji su vaši uvjeti plaćanja?

O: 30% depozita unaprijed i 70% salda prije otpreme.

P: Koji su vaši glavni kupci?

O: Huawei, Foxconn, Vtech, Sumida, Kemet, Vishay, Bosch, Canon.

P: Zašto odabrati nas?

O: Vodeći SMT dobavljač u Kini;Trgovinsko osiguranje do 560.000 USD+;Stručni tim za postprodajne usluge.

PITANJA:

P: Što je SMT pick and place stroj?

O: SMT pick and place stroj je dio opreme koji se koristi u tehnologiji površinske montaže (SMT) za točno postavljanje elektroničkih komponenti na tiskane ploče (PCB).

P: Kako radi Yamahin stroj za odabir i postavljanje?

O: Yamahini strojevi za odabir i postavljanje rade pomoću računalno kontroliranih mehanizama za odabir elektroničkih komponenti iz ulagača i njihovo točno postavljanje na određena mjesta na tiskanoj ploči.

P: Koje su prednosti korištenja Yamahinih strojeva za odabir i postavljanje?

O: Yamahini strojevi za odabir i postavljanje nude visoku preciznost, brzinu i ponovljivost, što ih čini ključnim za učinkovito sastavljanje tiskanih ploča.Oni također smanjuju ručni rad i minimiziraju pogreške.

P: Jesu li Yamahini strojevi za odabir i postavljanje prikladni za montažu PCB-a u malim razmjerima?O: Da, Yamaha nudi niz strojeva za odabir i postavljanje prikladnih za montažu PCB-a u malim i velikim razmjerima.
