Σ-G5SⅡ
I.C.T
| Količina: | |
|---|---|
| SMT montažna platforma velike brzine

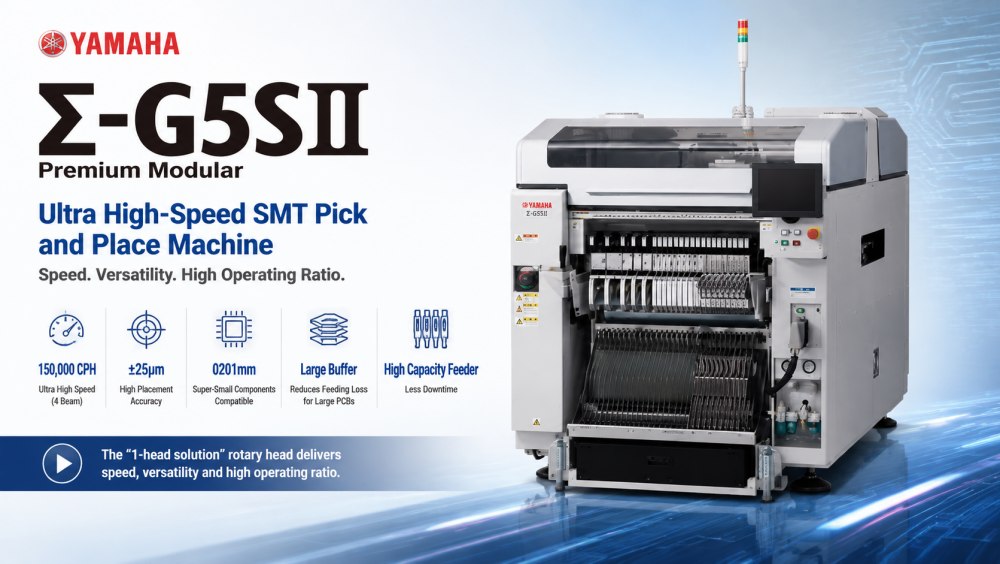

Yamaha Σ-G5SⅡ projektirana je za ultrabrze proizvodne linije PCB-a gdje su učinkovitost i točnost kritični. Koristi strukturu rotacijskog izravnog pogona s jednom glavom u kombinaciji s arhitekturom s više greda kako bi se postigla iznimno visoka propusnost uz zadržavanje stabilnosti postavljanja. S podrškom za jednostruke i dvostruke konfiguracije, lako se prilagođava različitim tvorničkim izgledima.
Ovaj je stroj prikladan za potrošačku elektroniku, LED rasvjetu, automobilske module i industrijsku kontrolu PCB proizvodnje. Rukuje komponentama od ultra-malih 0201 čipova do većih IC i konektora. S naprednim kapacitetom dodavača i inteligentnom kontrolom kretanja, Σ-G5SⅡ osigurava stabilnu dugosatnu proizvodnju s minimalnim zastojima.

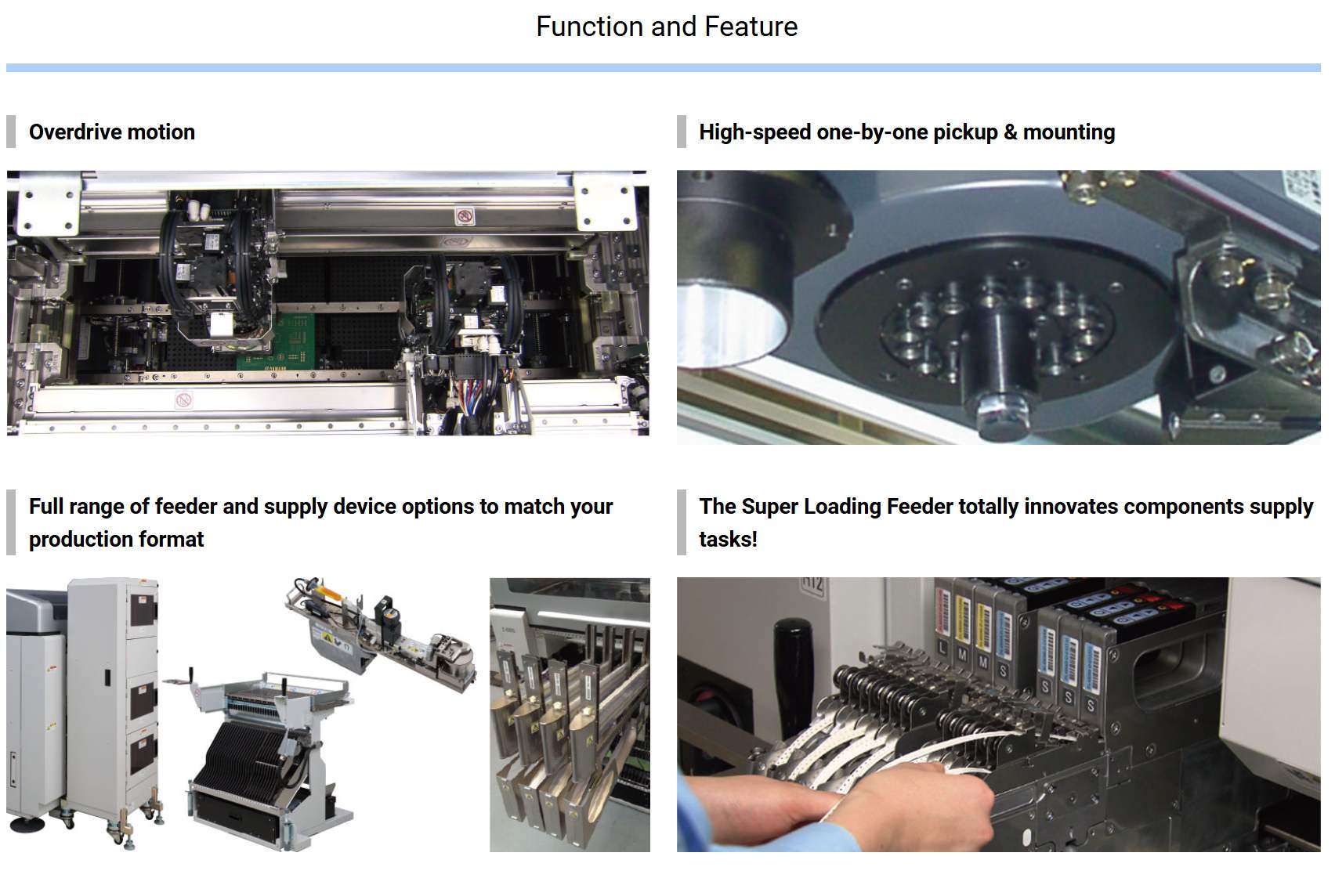

| Značajke proizvoda
Σ-G5SⅡ postiže do 150.000 CPH koristeći 4-beam arhitekturu velike brzine. To omogućuje istovremenu montažu na više položaja, značajno poboljšavajući propusnost za okruženja masovne proizvodnje. Dizajniran je za tvornice koje zahtijevaju kontinuiranu montažu PCB-a velike količine sa stabilnim izlaznim performansama.
Sustav rotacijske glave eliminira složene strukture mehaničkog prijenosa. To poboljšava brzinu odziva i smanjuje vibracije tijekom rada. Rezultat je veća točnost, glatkija kontrola kretanja i manji zahtjevi za održavanjem tijekom dugih proizvodnih ciklusa.
Stroj podržava širok raspon komponenti uključujući 0201 čipove, 03015 mikro komponente i veće IC pakete. Ova fleksibilnost omogućuje proizvođačima proizvodnju mješovitih proizvoda PCB-a bez mijenjanja opreme, poboljšavajući učinkovitost proizvodnje i smanjujući vrijeme promjene linije.
Uz točnost postavljanja od ±25μm pod optimiziranim uvjetima, Σ-G5SⅡ osigurava pouzdanu kvalitetu montaže čak i pri velikim brzinama. Napredno poravnanje vida i sustavi korekcije u stvarnom vremenu održavaju dosljednu preciznost za osjetljive elektroničke sklopove.
Sustav podržava do 180 dovodnih staza, omogućujući opskrbu komponentama velikih razmjera bez čestog punjenja. To smanjuje vrijeme zastoja i podržava duge neprekinute proizvodne cikluse, posebno za visoko miješana proizvodna okruženja.
| Specifikacija
| Model | ∑-G5SⅡ | |
| Primjenjiva PCB | Jedna traka | D610׊510 mm do D50׊50 mm (opcionalno: D1200׊510 do D50׊50 mm) |
| Dvostruka traka | D610׊250 mm do D50׊84mm (dvostruko uvlačenje) D610׊415mm (jednostruko uvlačenje) | |
| Mogućnost montaže | Specifikacije za velike brzine s više glava × 2: 90 000 CPH (jedna traka/dvostruka traka) | |
| Točnost montaže | Višestruka glava velike brzine (HM). | 0201/03015: ±25μm/80 000 CPH 0402: ±36 μm/85 000 CPH 0603: ±40 μm/90 000 CPH |
| Fleksibilna multi (FM) glava | ±15 μm | |
| Primjenjive komponente | Višestruka glava velike brzine (HM). | 0201 do D44׊44×V12,7 mm ili manje |
| Fleksibilna multi (FM) glava | 1005 do D72׊72×V25,4 mm ili ispod Konektor: 150×26 mm | |
| Broj vrsta komponenti | 120 vrsta max. (ekvivalent trake široke 8 mm) | |
| Napajanje | 3-fazni AC200V ±10%, 50/60Hz | |
| Izvor dovoda zraka | 0,45 do 0,69 MPa (4,6 do 7 kgf/cm²) | |
| Vanjska dimenzija (isključujući projekcije) | D 1280 x Š 2240 x V 1450 mm | |
| Težina | cca. 1.800 kg | |
*Specifikacije i izgled podložni su promjenama bez prethodne najave.
| Popis SMT linijske opreme
Σ-G5SⅡ se obično integrira u kompletnu SMT proizvodnu liniju uključujući pisač paste za lemljenje, SPI sustav inspekcije, reflow pećnicu, AOI inspekcijski stroj i opremu za rukovanje PCB-om. ICT pruža punu linijsku integraciju koja pokriva SMT, DIP, premazivanje i rješenja za pametnu tvorničku automatizaciju kako bi pomogli klijentima u izgradnji učinkovitih i skalabilnih sustava za proizvodnju elektronike širom svijeta.
| Videozapis o uspjehu korisnika
ICT je uspješno isporučio potpuno automatsku SMT proizvodnu liniju kupcu u Kazahstanu za proizvodnju napajanja. Naš inženjerski tim otputovao je u tvornicu kupca kako bi na licu mjesta pružio usluge instalacije, puštanja u pogon i obuke operatera. SMT linija uključivala je utovarivač, potpuno automatski pisač paste za lemljenje, Yamahin stroj za postavljanje velike brzine, pećnicu za reflow, SMT transportere i offline AOI sustav inspekcije.
Nakon instalacije, linija je postigla stabilnu masovnu proizvodnju uz poboljšanu učinkovitost i dosljednu kontrolu kvalitete. Kupac je potvrdio besprijekoran rad i izrazio veliko zadovoljstvo kompletnom izvedbom sustava i tehničkom podrškom koju su pružili ICT inženjeri tijekom faze obuke i pokretanja.
| Podrška za usluge i obuku
ICT pruža punu tehničku podršku životnog ciklusa za SMT proizvodne linije, uključujući smjernice za instalaciju, puštanje u rad na licu mjesta, obuku operatera i optimizaciju procesa. Naš inženjerski tim podržava globalne kupce uslugom brzog odgovora i pomoći u daljinskom rješavanju problema. Obuka pokriva rad sa strojem, postupke održavanja, programiranje i optimizaciju proizvodnje kako bi se osiguralo da kupci mogu postići stabilne i učinkovite proizvodne performanse od prvog dana.
| Pohvale kupaca
Kupci visoko prepoznaju stabilnost i učinkovitost proizvodnje ICT SMT rješenja. Mnogi klijenti cijene profesionalnu instalacijsku podršku naših inženjera i pouzdan rad stroja tijekom dugotrajnog rada. Povratne informacije također ističu brzu komunikaciju, pažljivo pakiranje i glatku logističku dostavu. Kupci cijene kombinaciju konkurentne cijene i dosljedne kvalitete proizvodnje postignute pomoću naših rješenja SMT opreme.
| Naš certifikat
Sva ICT SMT oprema u skladu je s međunarodnim standardima uključujući CE, RoHS i ISO9001 sustave certifikacije. Naš proizvodni proces slijedi stroge procedure kontrole kvalitete, uključujući dolaznu inspekciju, provjeru montaže, ispitivanje starenja i konačnu provjeru učinkovitosti. Više patentiranih tehnologija primjenjuje se u našim SMT rješenjima, osiguravajući pouzdane performanse, dug radni vijek i stabilnu kvalitetu proizvodnje za globalne kupce u proizvodnji elektronike.
| O ICT-u i Tvornici
ICT je globalni pružatelj SMT i DIP rješenja sa snažnim vlastitim mogućnostima istraživanja i razvoja, proizvodnje i inženjerskih usluga. S brzim rastom poslovanja posljednjih godina, opsluživali smo tisuće klijenata u više od 80 zemalja i regija. Naša tvornica opremljena je strogim sustavima kontrole kvalitete i standardiziranim proizvodnim procesima kako bi se osigurala dosljedna izvedba stroja.
Pružamo cjelovita rješenja SMT linije uključujući strojeve za postavljanje, sustave za ispis, peći za reflow, sustave za inspekciju i opremu za automatizaciju. S jakim inženjerskim timom i globalnom servisnom mrežom, ICT nastavlja podržavati kupce u izgradnji pametnih tvornica s većom učinkovitošću, stabilnošću i dugoročnom vrijednošću proizvodnje.
