JX-350
JUKI
| JUKI LED stroj za odabir i postavljanje
U svijetu proizvodnje elektronike, preciznost i brzina definiraju uspjeh. JUKI LED nosač prekrasno utjelovljuje obje kvalitete. Smješta sićušne LED diode i veće komponente na tiskane ploče s izuzetnom točnošću. Modularni dizajn omogućuje besprijekorno širenje kako potražnja raste. Sustavi vizije u stvarnom vremenu pomno prate svako postavljanje. Programiranje teče intuitivno, znatno skraćujući vrijeme postavljanja. Njegov tanak profil se bez napora integrira u postojeće linije. ICT vodi cijelo putovanje, od početnog dizajna do stalne optimizacije. Proizvođači koji proizvode rasvjetne proizvode postižu veće prinose i glatkije operacije. Ova serija pretvara izazovne zadatke montaže u pouzdane, elegantne procese.
| Značajke modela stroja za odabir i postavljanje JUKI

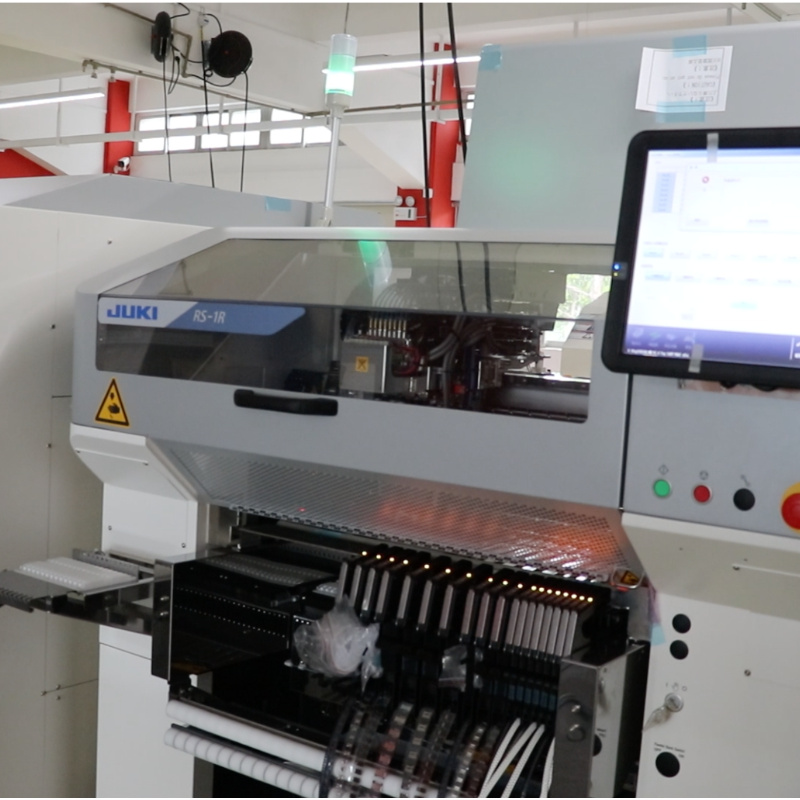

Značajke serije RS-1R / RS-1XL
Svestranost blista u ovim modelima. RS-1R nudi 47.000 CPH uz zadržavanje preciznosti od ±35µm. Prihvaća standardne ploče do 650 × 370 mm, šireći se na RS-1XL do 650 × 560 mm za velike rasvjetne ploče. Inovativna Takumi glava dinamički se prilagođava različitim oblicima komponenti. Do 112 dodavača omogućuje brzu promjenu proizvoda. Nježna kontrola sile štiti osjetljive podloge. Vision tehnologija trenutačno prepoznaje nedostatke. Ove se jedinice savršeno uklapaju s bržim modelima, stvarajući uravnotežene linije za različite LED proizvodne potrebe. Zamjene se odvijaju graciozno, održavajući konstantno visoku produktivnost.
Značajke serije RX-7R / RX-8
Čista brzina definira ovaj par. RX-7R postiže 75.000 CPH, a RX-8 se penje na impresivnih 100.000 CPH kroz naprednu P20 glavu. Oba imaju vitku širinu od 998 mm, čime se povećava učinkovitost poda. Oni bez kompromisa rade s minijaturnim 03015 čipovima. Glave s paralelnim postavljanjem rade u savršenom skladu. Poboljšano koaksijalno osvjetljenje jasno otkriva fine detalje. Meko slijetanje štiti lomljive dijelove. Strojevi besprijekorno komuniciraju, dijele podatke o oznakama i inventaru. Ovi modeli isporučuju neusporedivu snagu po kvadratnom metru, idealno za intenzivnu montažu LED pokretača i žarulja od malih komponenti.
| Specifikacija
| Parametar | RS-1R | RS-1XL | RX-7R | RX-8 |
|---|---|---|---|---|
| Brzina postavljanja (optimalni CPH) | 47.000 | 42.000 | 75.000 | 100.000 |
| Maksimalna veličina ploče (mm) | 650 × 370 (jednostruko/dvostruko) | 650 × 560 | 510 × 450 (jedna traka) | 510 × 450 (približno) |
| Minimalna veličina ploče (mm) | 50 × 50 | 50 × 50 | 50 × 50 | 50 × 50 |
| Visina komponente (maks. mm) | 25 | 25 | 3-10,5 (ovisno o glavi) | 3 |
| Najmanja komponenta | 0201 (metrički) | 0201 (metrički) | 03015 (metrički) | 0201 (približno 0,4×0,2 mm) |
| Najveća komponenta (mm) | 74 kvadrata / 150×50 | 74 kvadrata / 150×50 | 25 kvadratnih | 5 kvadratnih |
| Ulazi za napajanje (maks.) | 112 | 112 | 76 | 56 (približno) |
| Točnost postavljanja | ±35 µm (Cpk ≥1) | ±35 µm (Cpk ≥1) | ±40µm (približno) | Visoka preciznost (vid) |
| Širina stroja (mm) | 1500 (približno) | 2,109 | 998 | 998 |
| Vrsta glave | Takumi inline glava | Takumi inline glava | Paralelne rotacijske glave (P16S) | P20 rotacijska glava |

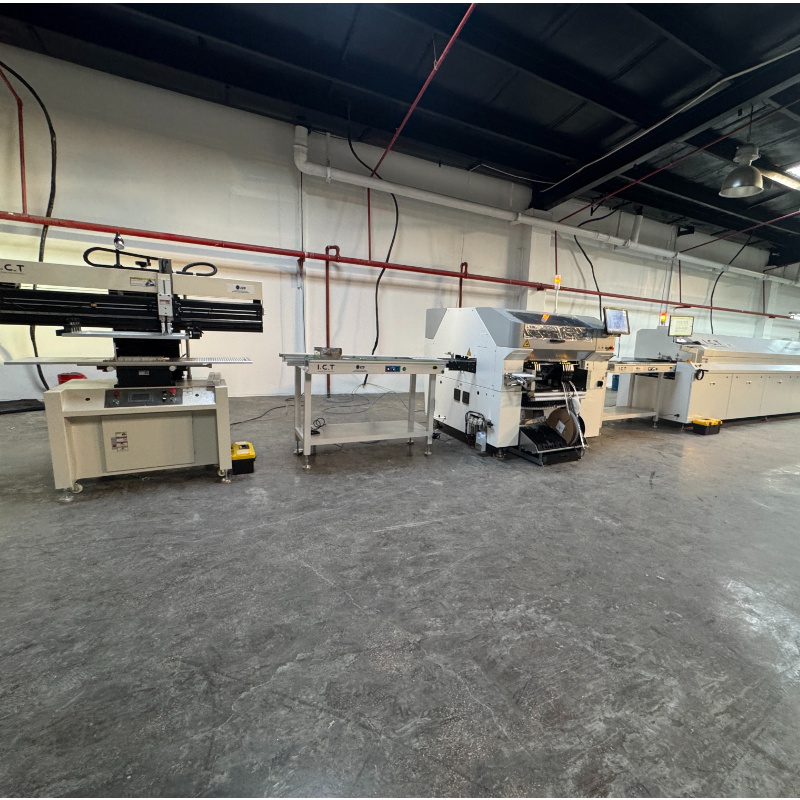

| Popis SMT linijske opreme
ICT izrađuje kompletne PCBA linije visokih performansi s velikom pažnjom. Vakuumski utovarivači uvode ploče u besprijekornom stanju. Automatski pisači ravnomjerno nanose pastu za lemljenje. JUKI LED nosač točno pozicionira svaku komponentu. Peći s više zona reflow osiguravaju čvrste veze. Temeljita AOI inspekcija otkriva svaku nesavršenost. Transporteri i odbojnici održavaju stabilan ritam tijekom cijelog vremena. Prinosi značajno rastu, a troškovi opadaju. Ništa ne ometa tijek. Ovi sustavi pouzdano podnose zahtjevnu proizvodnju automobila i rasvjete. Gotove ploče izlaze potpuno spremne za primjenu u stvarnom svijetu, u potpunosti potpomognute našom predanošću.
| Naziv proizvoda | Svrha u SMT liniji |
|---|---|
| SMT linija | ICT Total Ful-auto SMT montažna linija. |
| PCB transporter | Automatski učitava gole PCB-ove u liniju. |
| Pisač za pastu za lemljenje | Precizno ispisuje pastu za lemljenje na PCB jastučićima. |
| Odabir i stavljanje stroja | Precizno montira komponente na tiskane ploče. |
| Reflow pećnica | Topi lem za stvaranje čvrstih spojeva. |
| Aoi stroj | Pregledava lemljene spojeve i nedostatke u postavljanju. |
| SPI stroj | Provjerava visinu i kvalitetu paste za lemljenje. |
| Videozapis o uspjehu korisnika
Video predstavlja proizvođača automobilskih energetskih modula koji dijeli svoje kompletne linije. Čiste ploče ulaze putem vakuumskog utovarivača. Lemna pasta savršeno se širi kroz pisač. Zatim JUKI LED nosač brzo i precizno ispunjava položaje. Reflow pećnice čvrsto učvršćuju spojeve. AOI pažljivo ispituje svaki detalj. Transporteri, sekcije za hlađenje i odbojnici osiguravaju kontinuirano kretanje. Na DIP dijelu valovito lemljenje upravlja komponentama kroz rupe, peraje preusmjeravaju ploče, a ICT provjerava funkcionalnost. Kupac opisuje besprijekornu integraciju s minimalnim prekidima. Jasne snimke bilježe elegantan tijek od početka do kraja. Kvaliteta dosljedno ispunjava rigorozne automobilske zahtjeve.
| Servis i podrška u obuci
ICT pruža temeljitu pomoć za svaki JUKI LED nosač. Iskusni inženjeri dolaze kako bi instalirali i precizno kalibrirali. Sesije obuke podučavaju operatere učinkovitom programiranju, održavanju i rješavanju problema. Daljinska dijagnostika brzo rješava probleme. Planirano održavanje održava optimalne performanse tijekom godina. Analiziramo cijele linije i preporučujemo dorađene konfiguracije. Nadogradnje sustava integriraju se glatko. Uredi širom svijeta pružaju brz odgovor bez obzira na lokaciju. Kupci s povjerenjem održavaju neprekinutu proizvodnju. Partnerstvo počinje odmah i pouzdano traje.
| Povratne informacije kupca
Korisnici redovito izražavaju istinsko zadovoljstvo. Oni pohvaljuju naše inženjere za stručnu i učinkovitu pomoć tijekom instalacije i popravaka. JUKI LED nosač dobiva pohvale za dosljednu brzinu i minimalne pogreške. Sigurno pakiranje osigurava siguran dolazak u cijeli svijet. Na upite se odgovara brzo, jasno. Podrška održava blizinu preko udaljenosti. Operacije traju dulje s manje prekida. Ukupna vrijednost opreme i usluga jača sa svakim uspješnim projektom.
| Certifikati i standardi
Svaki JUKI LED nosač nosi cijenjene akreditive. CE certifikat potvrđuje usklađenost s europskim sigurnosnim standardima. RoHS provjerava materijale odgovorne za okoliš. ISO9001 upravlja rigoroznim procesima kvalitete. Brojni patenti štite inovativne tehnologije glave i vida. Ove razlike osiguravaju klijentima sigurnost radnika, brigu o okolišu i trajnu pouzdanost. Kupnje se odvijaju uz potpunu sigurnost prema globalnim propisima.
| O ICT tvrtki i tvornici
ICT održava namjenske istraživačke odjele koji neprestano razvijaju napredna rješenja. Proizvodnja se odvija u ekspanzivnim, modernim pogonima uz pedantne inspekcije. Radna snaga se stalno širi uz globalne urede. Usluga doseže preko 1600 kupaca u 72 zemlje sa sveobuhvatnim elektroničkim sustavima. Stabilan rast odražava dosljednu izvrsnost. Robusno upravljanje kvalitetom nadzire svaku komponentu. JUKI LED nosač dolazi potpuno spreman za zahtjevan svakodnevni rad. Ostajemo predani partneri u svjetskom napretku proizvodnje.
