Pregled

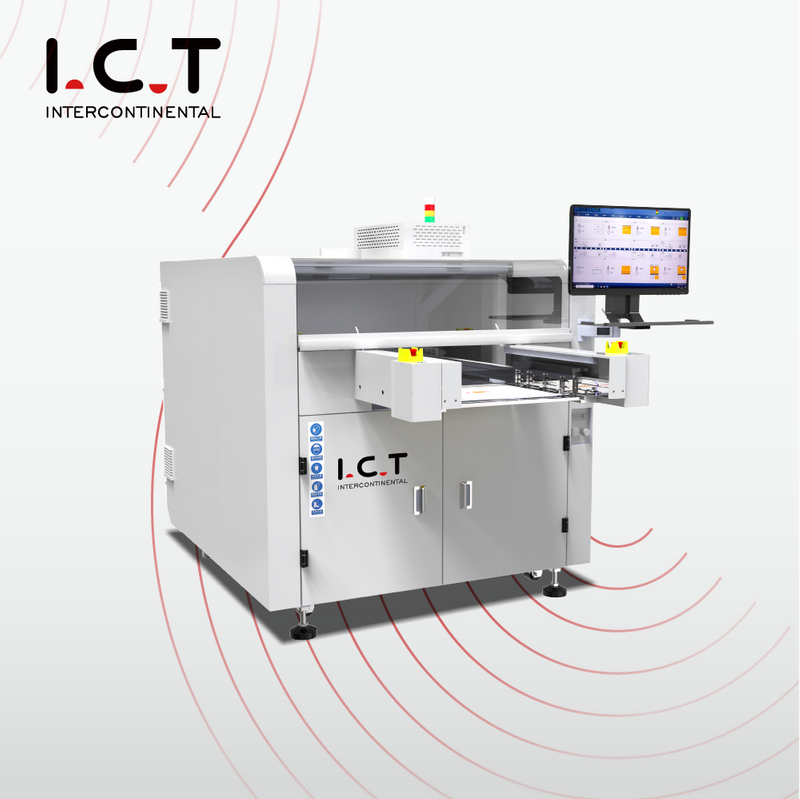

I.C.T SS430 selektivno valno lemljenje je oprema visokih performansi razvijena i sastavljena u Kini.

Selektivno valovito lemljenje poseban je oblik valovitog lemljenja koji je izumljen kako bi se zadovoljili razvojni zahtjevi lemljenja komponenti kroz rupe.Uglavnom je prikladan za lemljenje komponenti s rupama u vrhunskim elektroničkim proizvodima.

Na primjer: vojni elektronički proizvodi, automobilska elektronika, proizvodi sklopnog napajanja i druge industrije koje zahtijevaju veću pouzdanost lemljenja.I.C.T offline selektivno valno lemljenje je oprema visokih performansi razvijena i sastavljena u Kini.za veću fleksibilnost ili viševalno lemljenje za procese velikog volumena.proizvod se mijenja bez zastoja čak iu viševalnim procesima, paralelni proces zbog odvajanja fluksiranja, predgrijanja i lemljenja, rad do dvije glave za raspršivanje, do pet donjih predgrijavanja s opcijskim gornjim konvekcijsko grijanje, savršeno za spajanje na montažna postolja i periferiju, povezivanje sa sustavima sljedivosti za kontrolu procesa.

1. PCB ploča fiksna, platforma za raspršivanje i lemljenje se pomiče;

2. Visoka kvaliteta lemljenja, uvelike poboljšava prolaznost lemljenja;

3. Potpuna kontrola računala.Svi parametri mogu se podesiti na računalu i spremiti u izbornik PCB-a, poput putanje kretanja, temperature lemljenja, vrste fluksa, vrste lemljenja, temperature N2 itd., najbolje mogućnosti praćenja i lakog dobivanja ponovljene kvalitete lemljenja;

4. Funkcija automatske kalibracije visine vala, za provjeru i kalibraciju visine vala nakon svake određene PCB ploče, kako bi se održala vrlo dobra stabilnost vala;

5. Može se nadograditi tako da bude s funkcijom pozicioniranja oznake, za provjeru točke označavanja tiskane ploče nakon svake određene tiskane ploče;

6. Samodizajnirani pokretni stol s lijevanim aluminijem, lakši s brzom brzinom kretanja;

7. Panasonicov servo motor i drajver pružaju stabilan, s kugličnim vijkom i linearnom šinom. manje buke, stabilno kretanje;

8. S pločom otpornom na prašinu iznad stola za pomicanje, kako bi se izbjeglo ispuštanje topitelja ili lema koje bi oštetilo kuglični vijak;

9. Mlazni ventil porijeklom iz Njemačke odabran je s malom točkom toka, imajte na umu da sadržaj krutog toka treba biti manji od 10%;

10. Fluks se skladišti u spremniku pod tlakom, provjerite je li tlak stabilan bez utjecaja na količinu fluksa;

11. Zavojnica elektromagnetske pumpe usvaja njemačku uvezenu marku kako bi se osigurala stabilnost i pouzdanost vrha;12. Posuda za lemljenje je napravljena od Ti, a ne od curenja.S vanjskim grijačem od lijevanog željeza, robustan i brzo zagrijavanje;13. N2 mrežni sustav grijanja, za savršeno vlaženje lemljenja i smanjenje lemne šljake.

Značajke 1 Flux sustav:

1. Njemački visokofrekventni pulsni ventil za ubrizgavanje kako bi se dobio dragocjeni rezultat fluksiranja s malom točkom toka, sadržaj čvrste fluksne tvari trebao bi biti manji od 10%.Funkcija otkrivanja zastoja mlaznice fluksa nije obavezna.

2. Konfiguriran je s ladicom ispod mlaznog ventila za hvatanje ostataka fluksa za jednostavno održavanje.

3. Mlaznica je postavljena na XY platformu, točnost ponavljanja i pozicioniranja može doseći 0,02 mm.

4. Fluks se skladišti u spremniku pod tlakom, provjerite je li tlak stabilan bez utjecaja na količinu fluksa.

5. Visoko precizni mjerač protoka tlaka koristi se za kontrolu protoka i koristi se materijal otporan na koroziju.

6. Sve pneumatske komponente izrađene su od japanske marke SMC.

7. Mjerač protoka tlaka i protok dušika postavljeni su na površinu stroja za vizualni rad.

8. Vanjski humanizirani dizajn je prikladan za rad i podešavanje.

9. Automatska pumpa za ekstrakciju marke SMC usvojena je kako bi se osigurala stabilna opskrba fluksom.

Značajke 2 Sustav predgrijavanja:

1. Donje predgrijanje standardno je opremljeno strojem, položaj je podesiv. IR grijač s gornje strane, učinkovito i stabilno IC grijanje topline.

2. Projektirana struktura za maksimiziranje područja predgrijavanja.

3. Sveobuhvatni pamučni dizajn za visoke temperature kako bi se osigurala stabilnost temperature.

4. Dijelovi i motori koji stvaraju i provode toplinu usvajaju vrhunske marke.

5. Dizajn dodatka za održavanje.način održavanja bez alata.

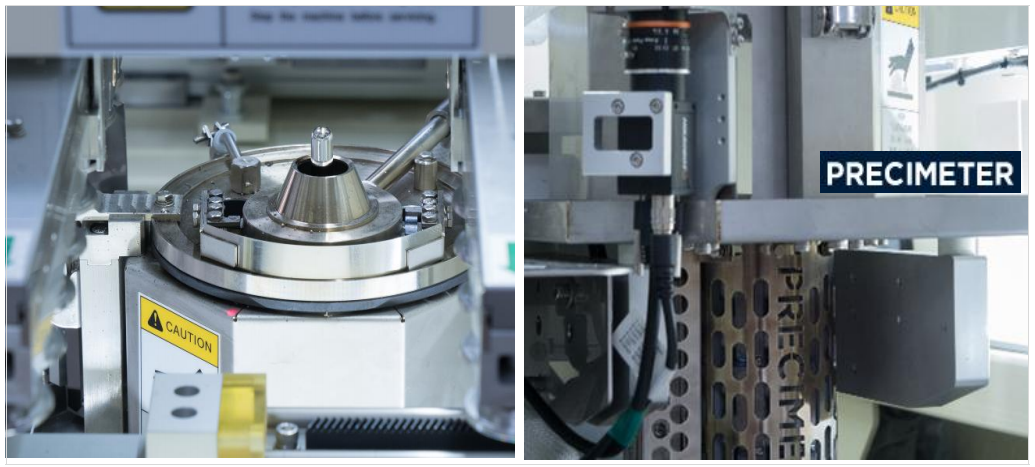

Značajke 3 Sustav lemljenja:

1. Zavojnica elektromagnetske pumpe prihvaća švedsku marku 'PRECIMETER' kako bi se osigurala stabilnost i pouzdanost vrha.

2. Temperatura lema, temperatura N2, visina vala, kalibracija vala itd., sve se može postaviti u softveru.

3. Posuda za lemljenje izrađena je od Ti, a ne od curenja.S vanjskim grijačem od lijevanog željeza, robustan i brzo se zagrijava.

4. N2 online sustav grijanja, za savršeno vlaženje lemljenja i  smanjiti trošak lema.

5. Najbolja stabilnost prskanja kositra u industriji.

6. Vizualno praćenje u stvarnom vremenu i video mogu se spremiti i pratiti 900 sati.

7. Vizualno brzo programiranje za poboljšanje pouzdanosti i učinkovitosti programiranja

8. XYZ platforma sastoji se od visoko preciznog laganog sportskog modula i servo motora velike brzine.

9. Svi servo motori opremljeni su reduktorom kako bi se osigurala stabilnost.

10. Zapečaćen i zaštićen, tretman protiv zagađenja.

11. Omron magnetski senzor, osigurava točnije kretanje.

12. Standardno s funkcijom automatskog čišćenja mlaznica, Snažno čišćenje mlaznica praškom za čišćenje.

13. Učestalost čišćenja može se fleksibilno prilagoditi.

14. Sustav laserske detekcije za visinu vala lemljenja (opcija).

15. Njemački 'SICK' beskontaktni laserski senzor koristi se za osiguranje točnosti mjerenja, bez zagađenja i mjerenja greške (opcija).

16. Racionalna izvedba mehanizma za čišćenje i mjerenje mlaznica

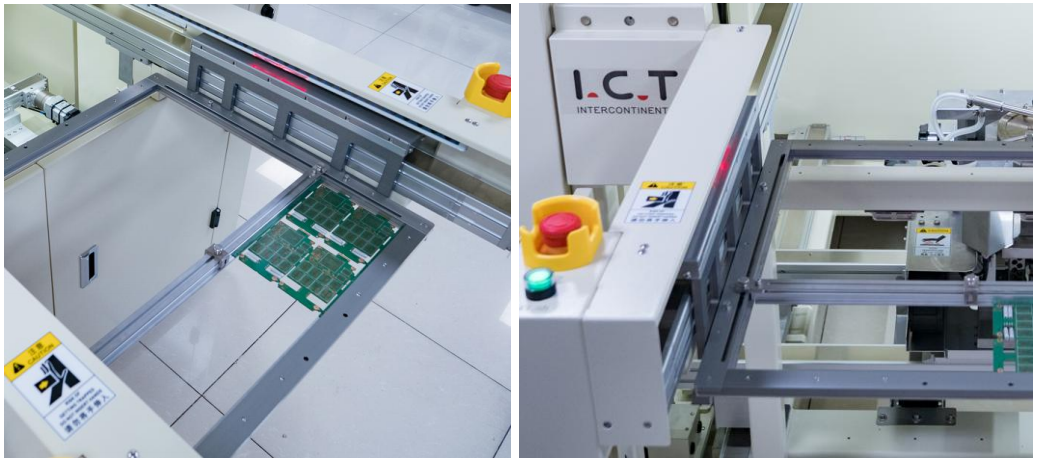

Značajke 4 Prijenosni sustav:

1. Specijalni profili materijala osiguravaju stabilnost, a racionalan dizajn osigurava praktičnost.

2. Modul prijenosa sastoji se od tri dijela pomoću valjka.

3. PCBA bočna stezaljka i sustav gornje stezaljke mogu osigurati stabilnost ploče.4. Podebljana prilagođena tračnica, opterećenje od 20 kg.

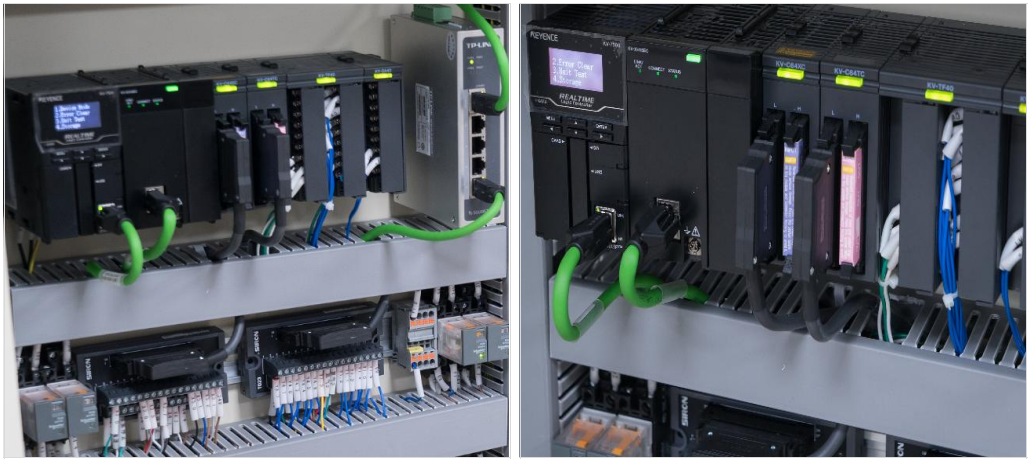

Značajke 5 Kontrolni sustav:

1. Keyence KV7500 PLC+Keyence modul vrhunski sustav upravljanja sabirnicom, Osigurava stabilnost i proširivost sustava.

2. Usklađenost s CE i drugim standardima.

3. Podni dizajn Industrije 4.0.

4. Osigurajte poboljšanje kapaciteta, dodajte temeljnu kontrolu modula stroja za lemljenje i osigurajte stabilnost.

5. Primjena globalnih visokokvalitetnih električnih dijelova stabilnosti.

6. Cat-6 mrežni kabel, veća brzina komunikacije i osjetljiv odziv

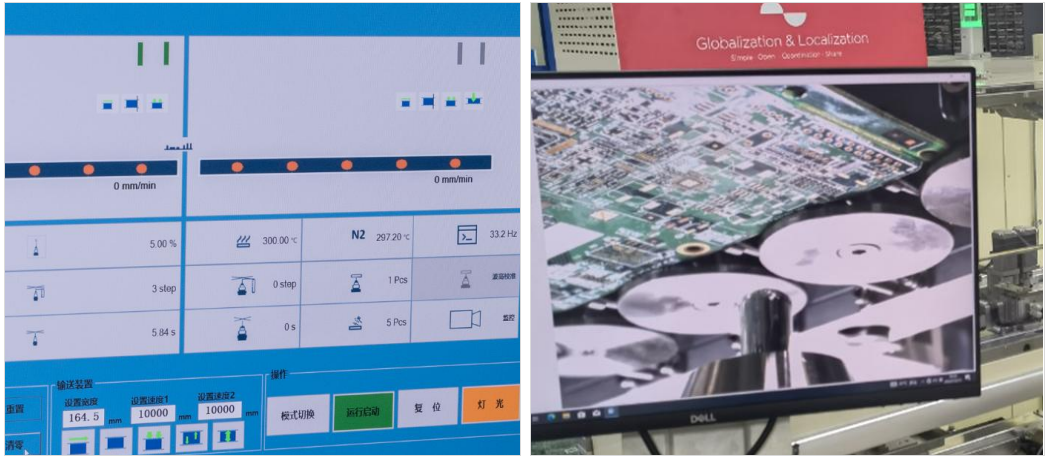

Značajke 6 Operativni sustav:

1. Način vođenog programiranja.

2. CCD funkcija brzog programiranja.

3. Automatska identifikacija tipa mlaznice.

4. Programiranje slike, korekcija koordinata, inteligentna provjera koordinata

5. Vizualizacija podataka sučelja u stvarnom vremenu, prebacivanje jednim gumbom sučelja za praćenje CCD lemljenja u stvarnom vremenu.6. Moguće je mijenjati kineski, engleski, japanski, ruski i druge jezike.

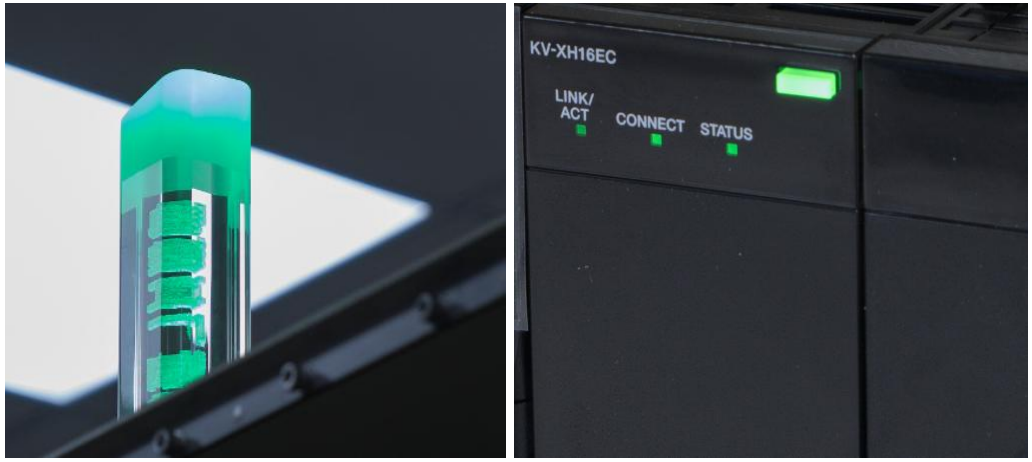

Značajke 7 Inteligencija sustava:

1. Standardi i prilagodljivost MES-a, WIFI veza, online nadogradnja softvera, daljinsko upravljanje, inteligentno.

2. Alarm ljudskim glasom i prilagodljivo svjetlo alarma.

3. Podaci o lemljenju mogu se pratiti kako bi se potvrdio postupak svake točke lemljenja.
