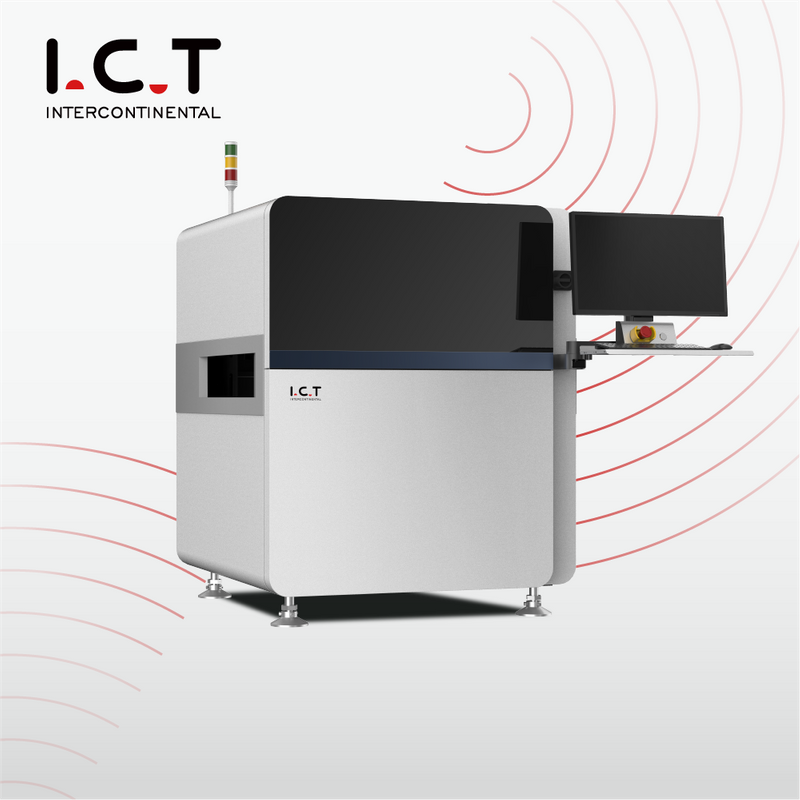

ICT-AI-4540 |Vizualni optički sustav DIP Invertirana kamera Online AOI strojevi

Udijeliti na:

I.C.T-AI-4540 |Vizualni optički sustav DIP Invertirana kamera Online AOI strojevi

I.C.T-AI-4540 |Vizualni optički sustav DIP Invertirana kamera Online AOI strojevi. (Nakon THT lemljenja) I.C.T DIP AOI snima sliku ploče u stvarnom vremenu visokopreciznom industrijskom kamerom u boji.Usvojite algoritam konvolucijske neuronske mreže (CNN) za obradu slika.Inteligentno procijenite nedostatke komponenti.

Model:
I.C.T- AI-4026
Brand:
I.C.T

Status dostupnosti:

Količina:



Raspitati se Dodaj u košaricu

I.C.T-AI-4540 |Vizualni optički sustav DIP Invertirana kamera Online AOI strojevi

Pregled

Uvod:

DIP Invertirana kamera Online AOI AI-4540 (nakon THT lemljenja)

I.C.T DIP AOI snima sliku ploče u stvarnom vremenu visokopreciznom industrijskom kamerom u boji.Usvojite algoritam konvolucijske neuronske mreže (CNN) za obradu slika.Inteligentno procijenite nedostatke komponenti.

Značajke:

1. On-line PCBA AOI za uključivanje nakon lemljenja.

2. Visoka stopa pregleda i niska stopa lažnih alarma, automatski provjerava otpornik prstena u boji, kondenzator, diodu, utičnicu itd.

3. Vrsta kvara: krivi dio, dio koji nedostaje, obrnuti polaritet i drugi nedostaci DIP elementa.

4.Raspojna montaža bez promjene proizvodne linije.

5. Pojednostavljen tijek programiranja, vrlo jednostavno sučelje.Podrška za skupnu izmjenu parametara s jednim ključem.

6. Centralizirana kontrola.Međusobno povezivanje više opreme.

7. Inspekcija u stvarnom vremenu bez zaustavljanja ploče.

8. Jednostavan za pomicanje, podesiva visina i širina.

9. Brzo locirajte nedostatke i možete kontrolirati proizvodnu liniju.

10.PCBA dimenzije: Maksimalno 400*300mm (12MP) / Maksimalno 520*380mm (31MP) Više opcija koje se mogu odabrati.

11. Podaci su sljedivi.Podržava SPC alarm, funkciju automatskog prikupljanja i pohrane LOG-a, funkciju upozorenja/alarma za NG, daljinski

programiranje&otklanjanje pogrešaka.

Prednost:

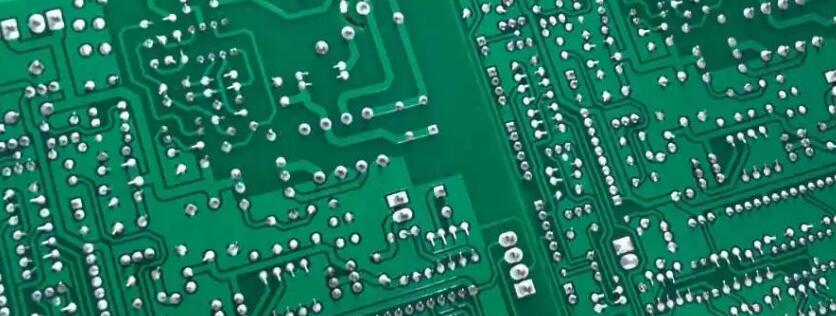

Algoritam dubokog učenja

I.C.T AOI primjenom algoritma dubokog učenja, optimizacije velikih podataka i inteligentnog minimalističkog programiranja u industrijskoj inspekciji, I.C.T

omogućuje inteligentnu prosudbu jednim klikom automatske identifikacije komponenti i lemljenih spojeva, rješavajući tako dvije glavne bolne točke

tradicionalnih algoritama, naime dugo vrijeme programiranja i visoka stopa lažnih alarma.

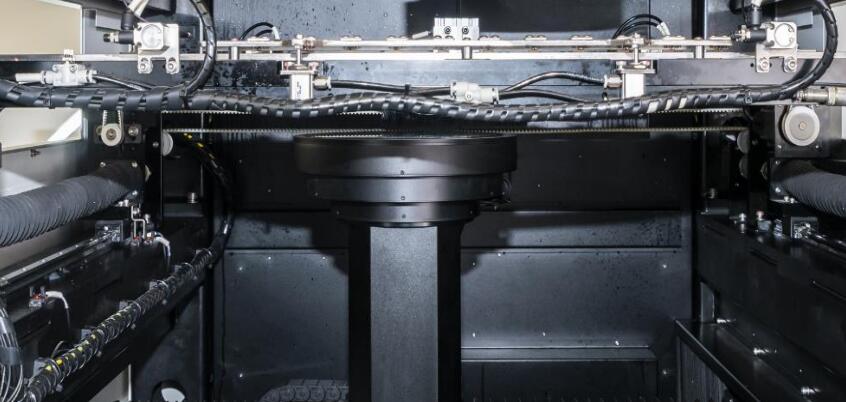

Quick Inspection Speed

1.I.C.T AOI Planiranje puta genetskog algoritma

2. Manji broj FOV, inteligentno preskakanje položaja bez zavara.Smanjite broj FOV i povećajte učinkovitost

3.Put fotografiranja je kraći.Smanjite preskakanje vidnog polja velikog raspona kako biste dodatno uštedjeli vrijeme.

4. Prikladniji položaj za snimanje, izbjegavajte lemljenje na FOV spoju kako biste jamčili rezultate ispitivanja.

MES System Data Report

1. Kamera automatski čita kod (bar kod i QR kod).

2. Potpuni podaci, uključujući sveukupne statističke podatke i sve informacije o inspekciji svake pregledane ploče.

3. Podržava izvoz jednim ključem, što je zgodno za praćenje.Podaci se mogu učinkovito primijeniti u MES sustavu.

Specifikacija:

Model	I.C.T DIP Invertirana kamera Online AOI AI-4540 (nakon THT lemljenja)	I.C.T DIP Invertirana mrežna kamera AOI AI-4540L (nakon THT lemljenja)
FOV	49*41 mm
Rezolucija	20um
Fotoaparat	5M
Svjetlo	RGB + W svjetlo, 4 boje integralno
Brzina pregleda	0,23 s/FOV
Miješanje PCB inspekcija	Automatski podržava program za pozivanje.
PCB veličina	Trosječna staza: 5050-350400 mm Tračnica s jednim dijelom: 5050-450400 mm	5050~550650 mm
PCB visina	Gornji dio: 110 mm (opcionalno 150 mm), donji dio: 25 mm
PCB debljina	0,3 ~ 6,0 mm
PCB rub	3,0 mm
PCB Warpage	±3,0 mm
PCB težina	Maksimalno: 10 kg
Visina transportne trake	750&900±20 mm
Prikaz	FHD zaslon od 23,8 inča
Izlaz podataka	Autogenerirana statistička analiza SPC
Posebna funkcija	Automatsko traženje elemenata i brzo programiranje
Vlast	AC220 50/60Hz, 5A
