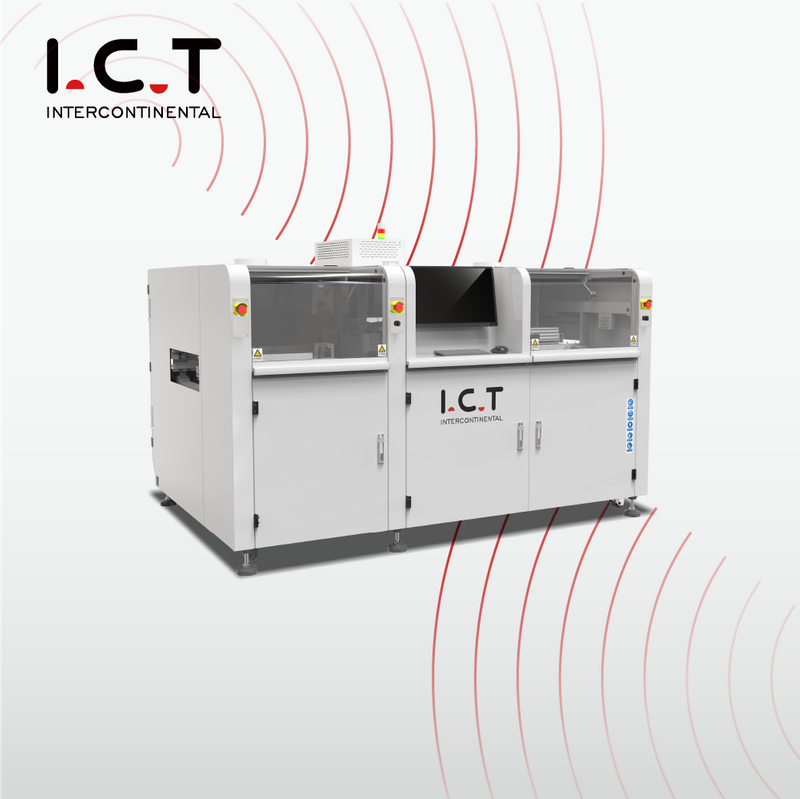

I.C.T-SS550 |Potpuno automatski mrežni stroj za lemljenje sa selektivnim valovima

I.C.T-SS550 |Potpuno automatski mrežni stroj za lemljenje sa selektivnim valovima

Pregled

Selektivno valovito lemljenje poseban je oblik valovitog lemljenja koji je izumljen kako bi se zadovoljili razvojni zahtjevi lemljenja komponenti kroz rupe.Uglavnom je prikladan za lemljenje komponenti s rupama u vrhunskim elektroničkim proizvodima.Na primjer: vojni elektronički proizvodi, automobilska elektronika, proizvodi sklopnog napajanja i druge industrije koje zahtijevaju veću pouzdanost lemljenja.I.C.T online selektivno valno lemljenje je oprema visokih performansi razvijena i sastavljena u Kini.Za veću fleksibilnost ili viševalno lemljenje za procese velikog volumena.Paralelni proces zbog odvajanja topitelja, predgrijanja i lemljenja, rad do dvije glave za raspršivanje, do pet donjih predgrijanja s gornjim konvekcijskim grijanjem, savršeno za spajanje na montažna postolja i periferiju, povezivanje sa sustavima sljedivosti za kontrolu procesa.

I.C.T SS540/ SS550 online selektivno valno lemljenje je oprema visokih performansi razvijena i sastavljena u Kini.

I.C.T-SS540

I.C.T-SS550

1. PCB ploča fiksna, platforma za raspršivanje i lemljenje se pomiče;

2. Visoka kvaliteta lemljenja, uvelike poboljšava prolaznost lemljenja;

3. Modularni dizajn SMEMA online prijevoza, podrška korisnicima za fleksibilno formiranje linija;

4. Potpuna kontrola računala.Svi parametri mogu se podesiti na računalu i spremiti u izbornik PCB-a, poput putanje kretanja, temperature lemljenja, vrste fluksa, vrste lemljenja, temperature N2 itd., najbolje mogućnosti praćenja i lakog dobivanja ponovljene kvalitete lemljenja;

5. Funkcija automatske kalibracije visine vala, za provjeru i kalibraciju visine vala nakon svake određene PCB ploče, kako bi se održala vrlo dobra stabilnost vala;

6. CCD Mark funkcija pozicioniranja, za provjeru točke označavanja PCB-a nakon svake određene PCB;

7. Samodizajnirani pokretni stol s lijevanim aluminijem, lakši s brzom brzinom kretanja;

8. Panasonicov servo motor i upravljački program pružaju stabilan, s kugličnim vijkom i linearnom šinom, manje buke, stabilno kretanje;

9. S pločom otpornom na prašinu iznad stola za pomicanje, kako bi se izbjeglo ispadanje topitelja ili lema koje bi oštetilo kuglični vijak;

10. Mlazni ventil porijeklom iz Njemačke odabran je s malom točkom toka, imajte na umu da sadržaj krutog toka treba biti manji od 10%;

11. Fluks se skladišti u spremniku pod tlakom, provjerite je li tlak stabilan bez utjecaja na količinu fluksa;

12. Zavojnica elektromagnetske pumpe usvaja njemačku uvezenu marku kako bi se osigurala stabilnost i pouzdanost vrha;13. Posuda za lemljenje izrađena je od nehrđajućeg čelika s premazom protiv korozije, bez curenja, također se može koristiti legura titana prema zahtjevima kupaca;

14. S vanjskim grijačem od lijevanog željeza, robustan i brzo zagrijavanje;

15. N2 online sustav grijanja, za savršeno vlaženje lemljenja i smanjenje lemne troske;16. S valjkom od nehrđajućeg čelika za transporter, ne može se nositi

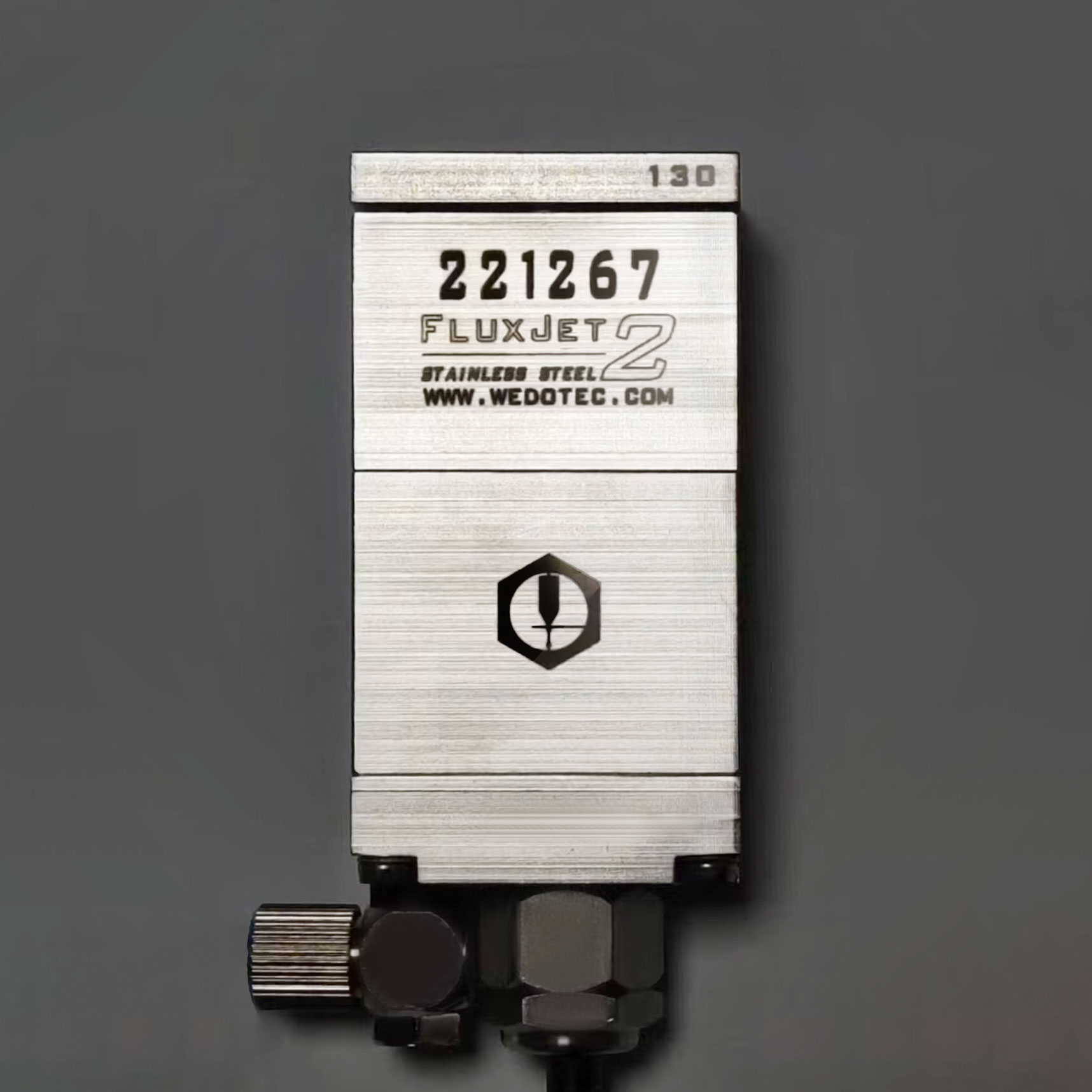

Značajke 1 Flux sustav:

1. Njemački visokofrekventni pulsni ventil za ubrizgavanje kako bi se dobio dragocjeni rezultat fluksiranja s malom točkom toka, sadržaj čvrste fluksne tvari trebao bi biti manji od 10%.Funkcija otkrivanja zastoja mlaznice fluksa nije obavezna.

2. To je konfiguracija s ladicom ispod mlaznog ventila za hvatanje ostataka fluksa za jednostavno održavanje.

3. Mlaznica je postavljena na XY platformu, točnost ponavljanja i pozicioniranja može doseći 0,02 mm.

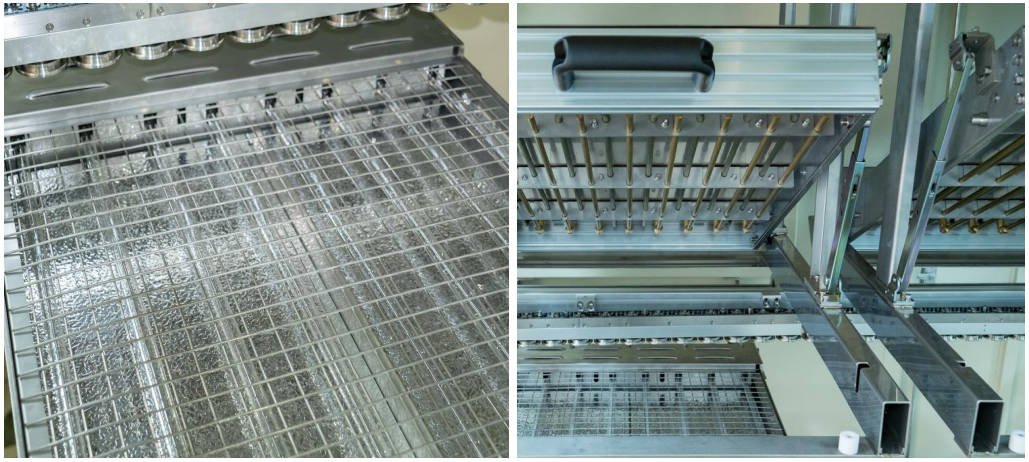

Značajke 2 Sustav predgrijanja:

1. Stroj je standardno opremljen donjim IR predgrijanjem, a područje predgrijanja može se postaviti;gornje predgrijavanje toplim zrakom, infracrveno grijanje Provođenje je učinkovito i stabilno.

2. Projektirana struktura za maksimiziranje područja predgrijavanja.

3. Sveobuhvatni pamučni dizajn za visoke temperature kako bi se osigurala stabilnost temperature.

4. Dijelovi i motori koji stvaraju i provode toplinu usvajaju vrhunske marke.

5. Dizajn dodatka za održavanje, način održavanja bez alata.

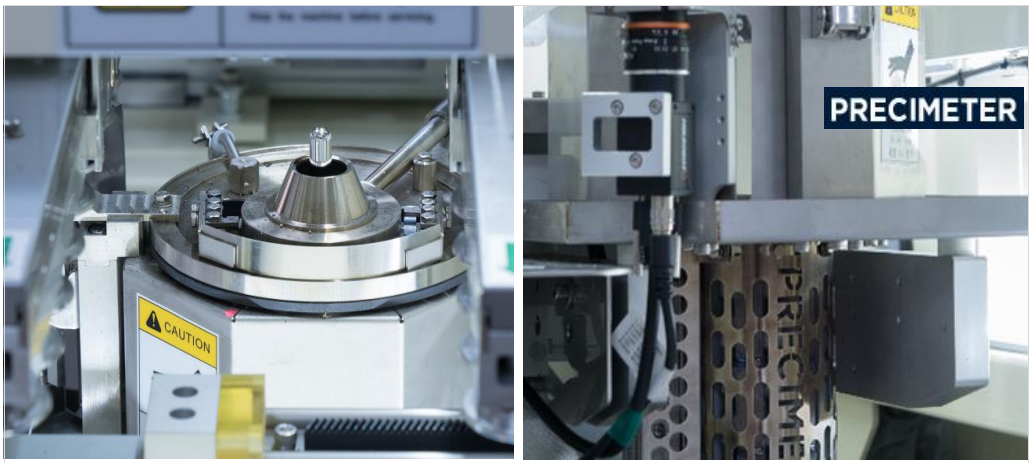

Značajke 3 Sustav lemljenja:

1. Zavojnica elektromagnetske pumpe prihvaća švedsku marku 'PRECIMETER' kako bi se osigurala stabilnost i pouzdanost vrha.

2. Temperatura lema, temperatura N2, visina vala, kalibracija vala itd., sve se može postaviti u softveru.

3. Posuda za lemljenje izrađena je od nehrđajućeg čelika s premazom protiv korozije, bez curenja.S vanjskim grijačem od lijevanog željeza, robustan i brzo se zagrijava.

4. N2 mrežni sustav grijanja, za savršeno vlaženje lemljenja i smanjenje lemne šljake.

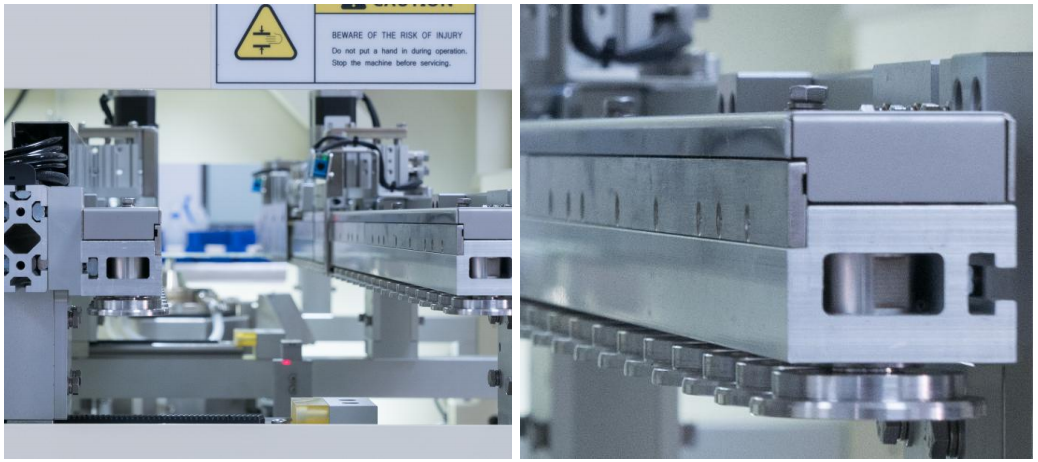

Značajke 4 Prijenosni sustav:

1. Specijalni profili materijala osiguravaju stabilnost, a racionalan dizajn osigurava praktičnost.

2. Modul prijenosa sastoji se od valjka.

3. PCBA bočna stezaljka i sustav gornje stezaljke mogu osigurati stabilnost ploče.

4. Podebljana prilagođena tračnica, opterećenje od 20 kg.

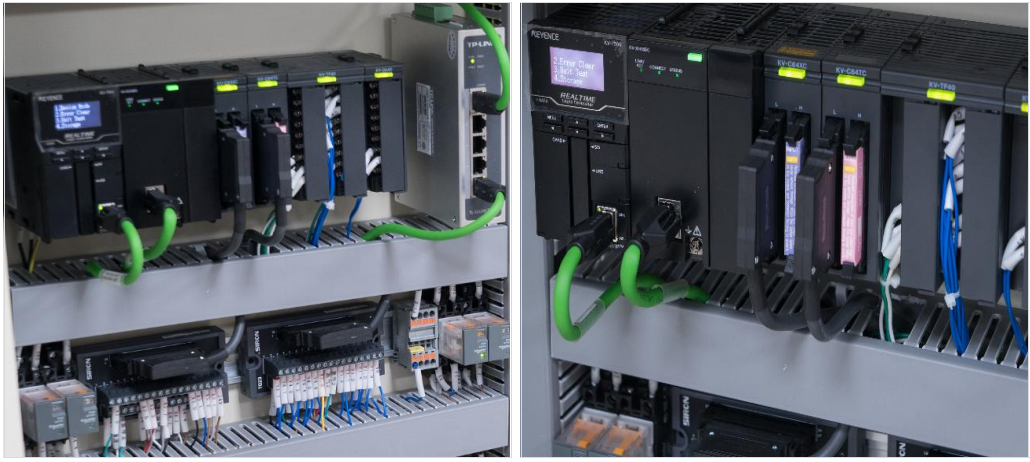

Značajke 5 Kontrolni sustav:

1. Keyence KV7500 PLC+Keyence modul vrhunski sustav upravljanja sabirnicom, osigurava stabilnost i proširivost sustava.

2. Usklađenost s CE i drugim standardima.

3. Podni dizajn Industrije 4.0.

4. Osigurajte poboljšanje kapaciteta, dodajte temeljnu kontrolu modula stroja za lemljenje i osigurajte stabilnost.

Značajke 6 Operativni sustav:

1. Način vođenog programiranja.

2. CCD funkcija brzog programiranja.

3. Programiranje slike, korekcija koordinata, inteligentna provjera koordinata.

4. Vizualizacija podataka sučelja u stvarnom vremenu.Prebacivanje sučelja za praćenje CCD lemljenja u stvarnom vremenu jednim gumbom.5. Kineski, engleski, mogu se prebaciti.

Značajke 7 Inteligencija sustava:

1. Standardi i prilagodljivost MES-a, WIFI veza, online nadogradnja softvera, daljinsko upravljanje, inteligentno.

2. Podaci o lemljenju mogu se pratiti kako bi se potvrdio proces svake točke lemljenjat.
