ICT-AI-5146C
I.C.T
| ICT SMT AOI Inspektor premaza
Stroj za optičku inspekciju SMT Aoi, model AI-5146C, dizajniran je za inspekciju konformnog premaza u proizvodnji tiskanih ploča. Snima slike ploča u stvarnom vremenu pomoću industrijske kamere u boji visoke preciznosti i primjenjuje algoritme Convolution Neural Network za njihovu obradu. To omogućuje inteligentnu procjenu nedostataka poput pretjeranog ili nedovoljnog premaza, mjehurića i stranih materijala. Kao automatski optički pregledni stroj za tiskane ploče, automatski zaključava granice premaza i identificira područja bez zaustavljanja ploče. Podržava višestruke konfiguracije, uključujući provjere cijele ploče i dvostrane provjere, što ga čini idealnim za SMT i DIP procese. S izvorima UV svjetla jasno razlikuje ljepilo koje sadrži fosfor. Značajke sljedivosti podataka, kao što su SPC alarmi i pohrana LOG-a, osiguravaju kontrolu kvalitete. Ovaj SMT Aoi optički stroj za inspekciju povećava učinkovitost u modernim tvornicama.
| Značajka
SMT Aoi Optical Inspection Machine koristi napredno dubinsko učenje za optimizaciju velikih podataka i omogućava minimalističko programiranje. Identificira komponente i lemljene spojeve jednim klikom, smanjujući vrijeme programiranja i lažne alarme u usporedbi s tradicionalnim metodama. Ovaj inteligentni sustav rješava ključne izazove u industrijskoj inspekciji, osiguravajući visoku točnost za nedostatke premaza. Korisnici mogu mijenjati izvore svjetla kako bi neprimjetno otkrili probleme s DIP-om, SMT-om i lemljenjem. Kao automatski PCB aoi stroj, podržava više-u-1 ploče i mješovite modele, što ga čini svestranim za različite veličine PCB-a do 510x460 mm.

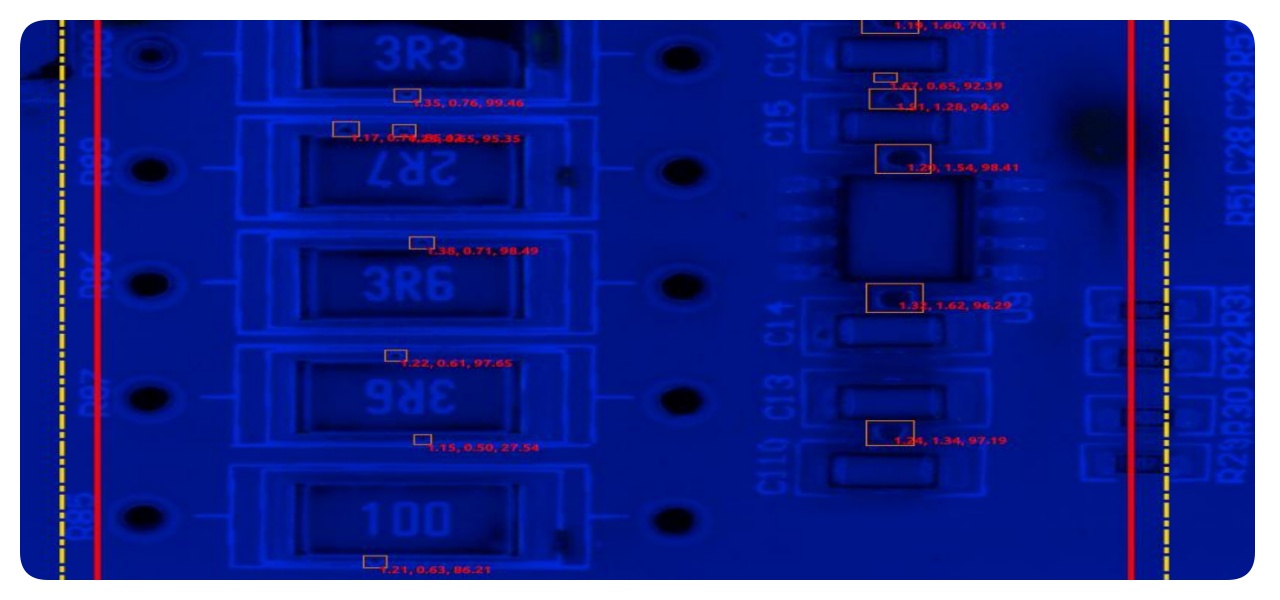

Opremljen specijaliziranim algoritmima, SMT Aoi Optical Inspection Machine inteligentno uočava mjehuriće do 0,05 mm i strane objekte poput pramenova kose na ciljanim područjima. Vizualizira vrijednosti mjehurića i daje više mjerenja širine za ljepilo, uključujući prosjek, minimum i maksimum. Ova značajka standardizira provjere premaza i sprječava da nedostaci utječu na konačne proizvode. Područja bez premaza mogu se blokirati okvirima oblika kako bi se izbjegli lažni pozitivni rezultati, povećavajući točnost detekcije bez dodatnog opterećenja.

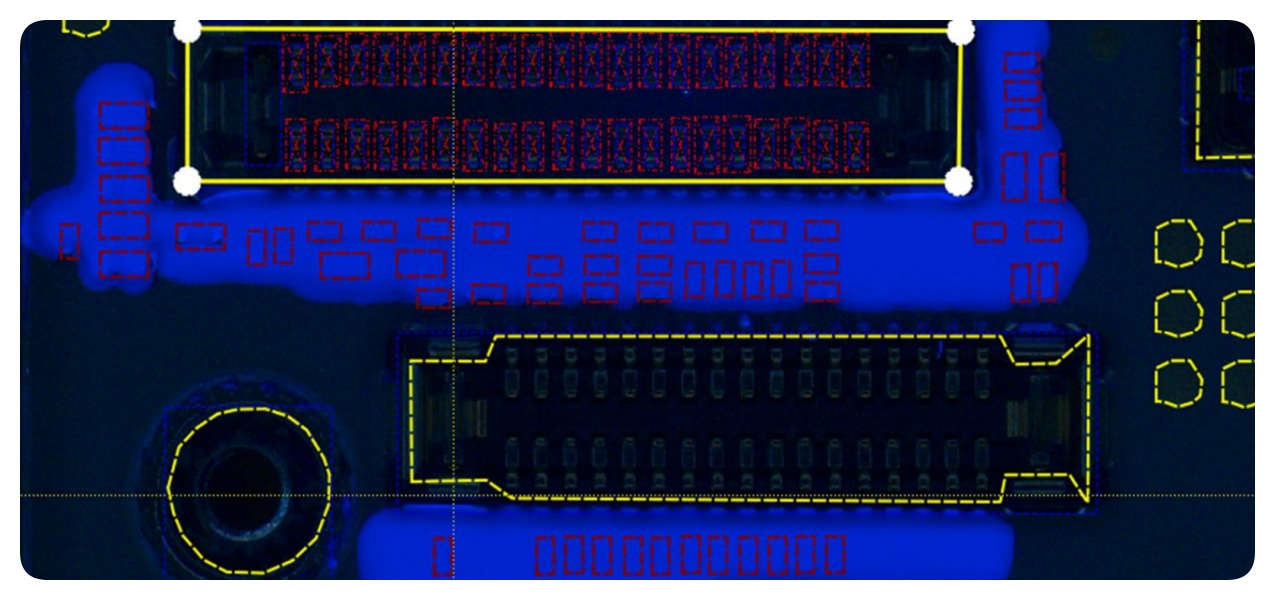

Programiranje je jednostavno i brzo, potrebno je samo 10-15 minuta za SMT Aoi Optical Inspection Machine. Nudi offline i online opcije, s automatskim odabirom područja i modifikacijama parametara jednim ključem. Podrška za identifikaciju rotacije i preskakanje loše oznake dodaje fleksibilnost. Višestruki načini rada omogućuju pregled premaza, SMT i DIP defekata prebacivanjem svjetla. Dodatno mjerenje debljine ljepila pruža podatke specifične za točku za ravnost cijele ploče.

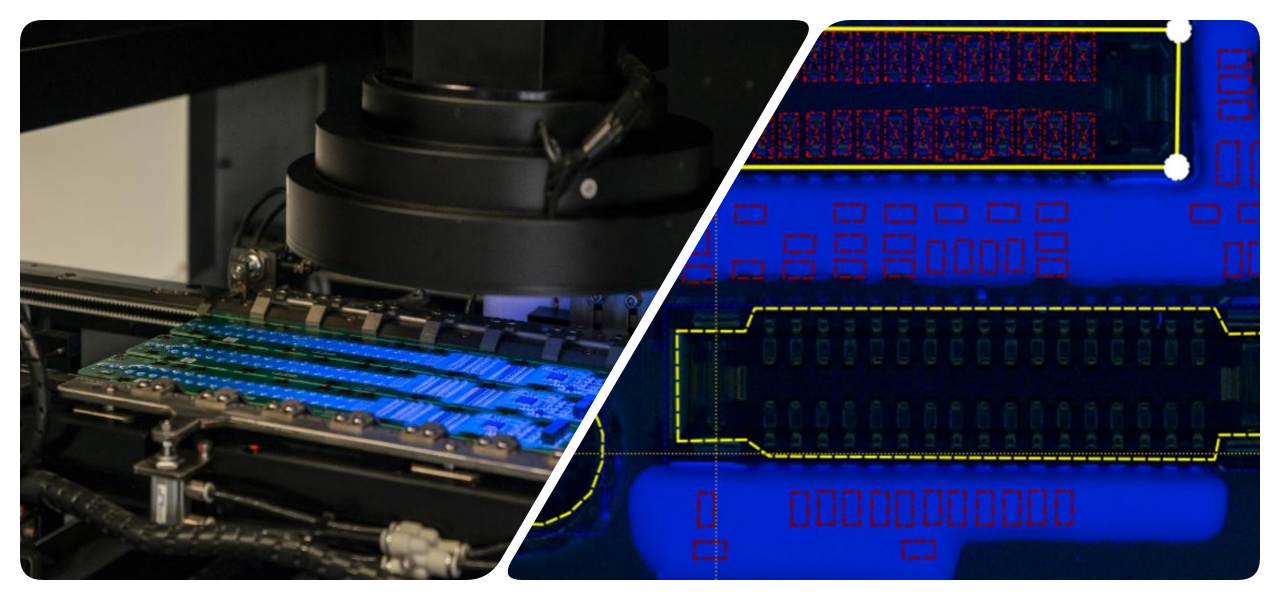

Radeći na 0,23 sekunde po vidnom polju, ovaj SMT Aoi optički stroj za inspekciju obavlja inspekcije bez zaustavljanja protoka ploče. Koristi UV i bijelo svjetlo za jasnu vidljivost nedostataka, podržava velike ploče do 690x460 mm. AC servo drajveri osiguravaju precizno kretanje s točnošću od 0,01 mm, podnose PCB težine do 3 kg.
| Specifikacija
| Model | ICT premaz Online AOI AI-5146C | ICT premaz Online AOI AI-5146CW |
| FOV | 15um@36*30mm(standard), 10um@24*20mm 15um@45x45mm，10um@40*30mm | 21.5um@52.6*44mm(standard), 15um@36*30mm/12MP:10um@40*30mm 15um@60*45mm |
| Rezolucija | 15um (standardno), 10um | 21,5um (standardno) /15um /10um |
| Fotoaparat | Jednostrana kamera 12M | Dvostruka bočna kamera 5M |
| Brzina inspekcije | 0,23 s/FOV | |
| PCB visina | Gore: 25 mm, dolje: 80 mm | Gore: 75 mm, dolje: 70 mm |
| Debljina pcb | 0,3 ~ 6,0 mm | |
| PCB rub | 3,0 mm | |
| PCB Warpage | ±3,0 mm | |
| PCB težina | Maksimalno: 10 kg | |
| Visina transportne trake | 900±20 mm | |
| S prilagodbom | Ručno&automatski | |
| Smjer pokretne trake | L ~R ili R ~L | |
| Vlast | AC220 50/60Hz, 5A | |
| Nazivna snaga | 380 W | 570 W |
| Komunikacija | Smema | |
| Težina | 750 kg | 890 kg |
* ICT nastavlja raditi na kvaliteti i performansama, specifikacije i izgled mogu se ažurirati bez posebne obavijesti.
| za premazivanje Popis opreme linije
Naša PCBA Coating Line nudi napredne alate za učinkovitu i preciznu zaštitu tiskanih ploča. Potpuno automatizirana linija za nanošenje premaza uključuje stroj za selektivno nanošenje premaza za točnu primjenu, peć za stvrdnjavanje za dugotrajnu završnu obradu, AOI za provjere kvalitete, dizalicu i peraju za glatko rukovanje i pokretni sustav za besprijekornu proizvodnju.
Ova visokokvalitetna linija PCBA premaza osigurava stabilan rad, pouzdan premaz otporan na prašinu, vodu i eksploziju, zadovoljavajući različite potrebe industrije. S modularnim dizajnom i globalnom podrškom ICT-a, povećava produktivnost za zadatke nanošenja zaštitnih premaza.
| Naziv proizvoda | Namjena u PCBA Coating Line |
|---|---|
Nanosi precizne zaštitne premaze na tiskane ploče za zaštitu od prašine, vode i eksplozije. | |
Stvrdnjava premaze IR ili UV svjetlom, osiguravajući dugotrajnu i jaku zaštitu. | |
Lako prenosi tiskane ploče kroz liniju za nanošenje premaza za učinkovitu obradu. | |
Osigurava i pohranjuje PCB za proizvodnu liniju, osiguravajući glatki ulaz i izlaz. | |
| Konformna prevlaka AOI | Provjerava kvalitetu premaza i otkriva nedostatke kako bi osigurao visoke standarde. |
| Videozapis o uspjehu korisnika
U nedavnom projektu, naša linija za dvostrano premazivanje s povratnom trakom instalirana je za klijenta u proizvodnji elektronike. Videozapis prikazuje cijeli tijek rada od elevatora do uređaja za istovar, uključujući strojeve kao što su utovarivač premaza, uređaj za nanošenje premaza, elevator, AOI za nanošenje premaza, IR pećnica za sušenje, transportna traka za odabir, flipper i uređaj za istovar. Linija ima donji povrat za učvršćenje za učinkovito rukovanje i skeniranje crtičnog koda. Automatski identificira gornju i donju stranu PCB-a, pozivajući prave programe za besprijekornu proizvodnju. Ova postavka poboljšala je propusnost klijenta osiguravanjem preciznog premazivanja i brzog otkrivanja kvarova korištenjem našeg SMT Aoi optičkog stroja za pregled, smanjujući preradu i poboljšavajući ukupnu kvalitetu u njihovom procesu sastavljanja PCB-a. U nedavnom projektu, naša linija za dvostrano premazivanje s povratnom trakom instalirana je za klijenta u proizvodnji elektronike. Videozapis prikazuje cijeli tijek rada od elevatora do uređaja za istovar, uključujući strojeve kao što su utovarivač premaza, uređaj za nanošenje premaza, elevator, AOI za nanošenje premaza, IR pećnica za sušenje, transportna traka za odabir, flipper i uređaj za istovar. Linija ima donji povrat za učvršćenje za učinkovito rukovanje i skeniranje crtičnog koda. Automatski identificira gornju i donju stranu PCB-a, pozivajući prave programe za besprijekornu proizvodnju. Ova postavka poboljšala je propusnost klijenta osiguravajući precizan premaz i brzo otkrivanje grešaka korištenjem našeg SMT Aoi optičkog stroja za inspekciju, smanjujući naknadni rad i poboljšavajući ukupnu kvalitetu u njihovom procesu sklapanja PCB-a.
| Servis i podrška u obuci
ICT pruža sveobuhvatnu uslugu nakon prodaje i obuku za SMT Aoi Optical Inspection Machine. Naš tim nudi instalaciju na licu mjesta, daljinsko otklanjanje pogrešaka i tekuće održavanje kako bi oprema radila glatko. Programi obuke pokrivaju rad, programiranje i rješavanje problema, prilagođeni potrebama korisnika. Uz globalne servisne centre, osiguravamo brze odgovore na probleme, minimizirajući zastoje. To uključuje ažuriranja softvera i nabavu rezervnih dijelova, pomažući klijentima da optimiziraju proizvodnju i postignu dugoročnu pouzdanost.
| Recenzije kupaca
Klijenti hvale naše inženjere za njihovu stručnost i brzo rješavanje problema tijekom instalacija. Oni cijene SMT Aoi Optical Inspection Machine zbog njegove točnosti i jednostavnosti korištenja. Mnogi ističu naše sigurno pakiranje i brzu dostavu koja sprječava oštećenja. Brzi odgovori na upite grade povjerenje i učinkovitost u partnerstvu.
| Certifikati i standardi
ICT posjeduje ključne certifikate poput CE, RoHS, ISO9001 i razne patente za naš SMT Aoi optički stroj za inspekciju. Oni osiguravaju usklađenost s međunarodnim standardima za sigurnost, zaštitu okoliša i upravljanje kvalitetom. Naši rigorozni procesi testiranja jamče pouzdane performanse na globalnim tržištima.
| O ICT tvrtki i našoj SMT tvornici
ICT je vodeći pružatelj cjelovitih SMT tvorničkih rješenja, s vlastitim istraživanjem i razvojem i proizvodnjom. S preko 89 zaposlenika i brzim rastom posljednjih godina, opslužujemo više od 1600 klijenata u 72 zemlje. Naša tvornica ima stroge tokove inspekcije i robustan sustav upravljanja kvalitetom kako bi se osigurali visoki standardi. Kao platforma više vrijednosti, usredotočeni smo na integritet, koordinaciju i dijeljenje kako bismo isporučili inovativnu opremu za proizvodnju elektronike.
