| Stroj za lemljenje Electra Wave za DIP proizvodnu liniju
Stroj za valno lemljenje ICT Electra dokazana je oprema za valno lemljenje za moderne THT montažne linije i DIP proizvodne linije. Ovaj Electra stroj za valovito lemljenje koristi japansku Kuroda mlaznicu za preciznu kontrolu fluksa stroja za valovito lemljenje i vodoravne nezavisne zone grijanja za postizanje savršenog vlaženja komponenti kroz otvor. Dizajn koji štedi energiju održava normalan rad na samo 7 kW, dok opcijski sustav dušika pruža spojeve bez oksida. S uspješnim primjenama u automobilskim, pametnim mjeračima i industrijskim tvornicama diljem svijeta, ovaj Electra stroj za valno lemljenje postao je najbolji izbor kada kupci traže visokokvalitetni stroj za valno lemljenje za prodaju.
| Značajka
Japanska Kuroda Seiko mlaznica s podesivim područjem raspršivanja i piramidalnim filtrom osigurava stabilan i ekonomičan ciklus nanošenja fluksnog premaza za valovito lemljenje, ciklus za ciklusom. Digitalni mjerač protoka i ventil stabilan na tlak minimiziraju otpad i održavaju komoru čistom – savršeno za kontinuirani rad Electra stroja za valovito lemljenje u THT vodovima velike količine.
Nezavisna zaštita od previsoke temperature treće strane plus PLC+PID kontrola zatvorene petlje stvara više sigurnosnih slojeva. Praćenje u stvarnom vremenu i automatsko zaustavljanje u nuždi štite operatere i opremu za valovito lemljenje tijekom 24-satnog rada na DIP proizvodnim linijama.
Horizontalne nezavisne zone grijanja sa zatvorenim putem vrućeg zraka i ispravljačkim pločama osiguravaju apsolutno ujednačenu temperaturu na cijeloj PCB. Zagrijavanje traje samo oko 15 minuta, a normalna snaga ostaje na 7kW – najučinkovitiji sustav među sličnom opremom za valovito lemljenje za tehnologiju kroz rupe.
| Popis opreme za DIP liniju
| Model | W4 | W3 | W2 |
| Dimenzija: (mm) | 4200X1250X1500 | 3600X1250X1500 | 2900X1160X1500 |
| Težina (kg) | Otprilike 1500 kg | Otprilike 1200 kg | Otprilike 790 kg |
| Napajanje | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz | 3P5W, 380/220V 50Hz |
| Snaga pokretanja | 32kw | 24kw | 16kw |
| Snaga rada | 12kw | 9kw | 7kw |
| Upravljački sustav | Plc | ||
| Sustav prskanja | |||
| Metoda prijenosa | Step motor | ||
| Tlak prskanja | 0,25Mpa--0,4Mpa | ||
| protok luksa | 10--100 ml/min | ||
| Promjer ispuha | Φ200 mm | ||
| Ispušni kapacitet | 25m3/min | ||
| Sustav predgrijavanja | |||
| Način predgrijavanja | Vrući zrak | ||
| Način upravljanja | PID + SSR | ||
| Zona predgrijavanja | 4 | 3 | 2 |
| Duljina predgrijavanja | 1800 mm | 1600 mm | 1200 mm |
| Temp. predgrijanja | (Sobna temperatura) -250°C | ||
| Vrijeme zagrijavanja (min) | Otprilike 15 min (postavka 150°C) | ||
| Transportni sustav | |||
| Veličina PCB-a: DxŠ (mm) | Min:80x60mm; Max: 400x300 mm | ||
| Brzina transporta | 0-2000 (mm/min) | ||
| Visina transportne trake | 750+/-20 (mm) | ||
| Prst | Dvostruka kuka (standardna) | ||
| Kontrola širine transportera | Ručno | ||
| Kut pokretne trake | 4~7 stupnjeva | ||
| Sustav lemljenja | |||
| Stil lonca za lemljenje | Mehanički motorni pogon | ||
| Materijal posude za lemljenje | Puni titan (standardni FT) | ||
| Temperatura posude za lemljenje | 300 ° C | ||
| Kapacitet posude za lemljenje | Bezolovni 350 kg | Bez olova 300 kg | Bez olova 250 kg |
| Drugi | |||
| Sustav za čišćenje prstiju | Četka | ||
| Popis opreme za DIP liniju
Naša DIP proizvodna linija nudi napredne alate za učinkovito i precizno sklapanje tiskanih ploča. Potpuno automatizirana DIP linija uključuje DIP liniju za umetanje za točno postavljanje komponenti, valni utovarivač za glatki ulaz PCB-a, valni utovarivač za siguran izlaz i liniju za montažnu traku za konačne provjere. Ova visokokvalitetna proizvodna linija za PCB DIP osigurava stabilan rad, pouzdano THT umetanje i ekonomičnu montažu, zadovoljavajući različite potrebe industrije. S modularnim dizajnom i globalnom podrškom iz ICT-a, povećava produktivnost za zadatke kroz rupe.
| Videozapis o uspjehu korisnika
ICT inženjeri otišli su u Urugvaj kako bi instalirali i pustili u rad stroj za valno lemljenje Electra za proizvođača pametnih brojila. Kupac ima DIP proizvodnu liniju velike količine i bilo mu je potrebno stabilno lemljenje bez olova za složene PCB-ove s velikim dijelovima. Nakon što je naš tim završio s postavljanjem i obukom operatera, stroj je postigao punu brzinu sa samo 7kW radne snage i savršenom kvalitetom spojeva. Kupac je podijelio video koji prikazuje Electra valovno lemljenje kako glatko radi na njihovoj THT montažnoj liniji, hvaleći niske troškove energije, jednostavno održavanje i izvrsnu podršku nakon prodaje. Ovaj urugvajski projekt pametnog brojila postao je uspješna referenca za mnoge latinoameričke DIP vodove.
| Stručne usluge i obuka

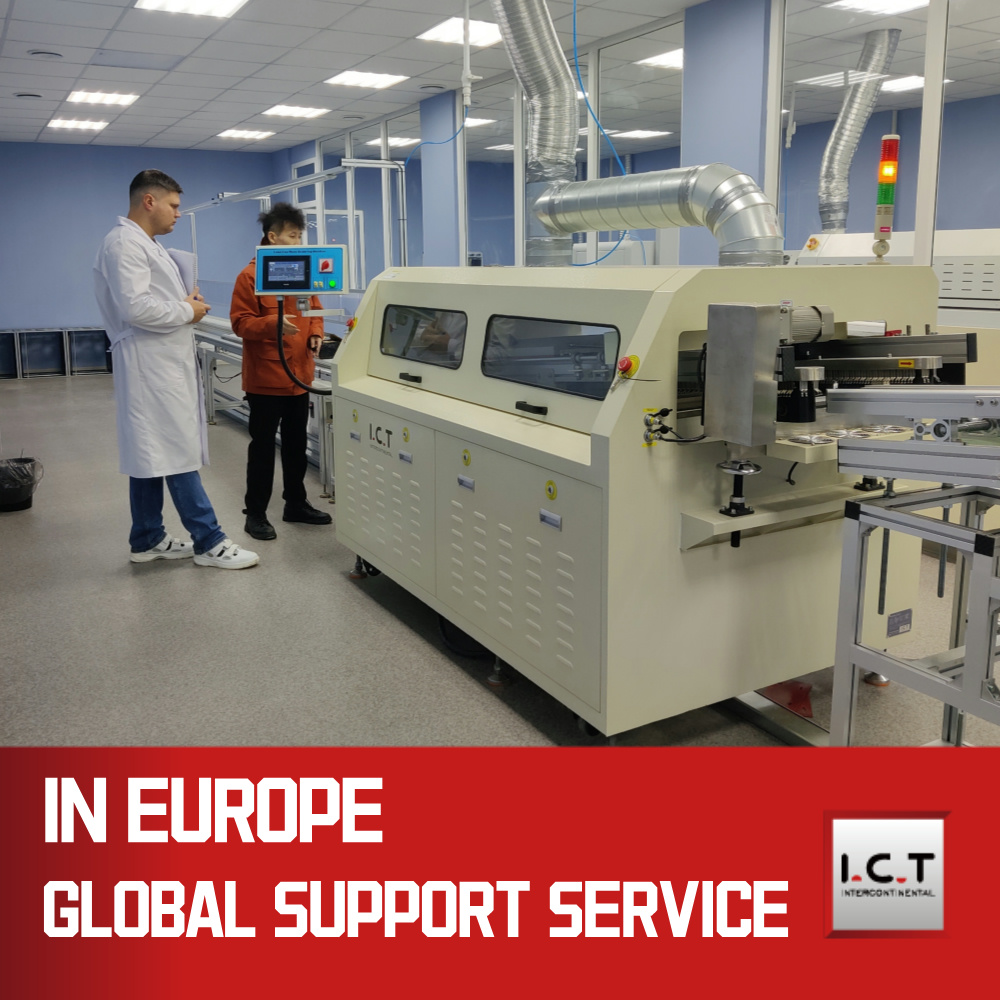

ICT nudi podršku u punom životnom ciklusu za svaki Electra stroj za valno lemljenje – od planiranja linije i instalacije na licu mjesta do profesionalne obuke rukovatelja i globalne tehničke usluge 7×24. Naš iskusni tim jamči da vaša oprema za valno lemljenje i cijela THT linija rade maksimalno učinkovito bez rizika.
| Pohvale kupaca
Kupci diljem svijeta hvale Electra valovni stroj za lemljenje zbog njegove čvrste stabilnosti, izuzetno niske potrošnje električne energije i savršenih rezultata lemljenja na velikim komponentama. Osobito im se sviđa brz globalni odgovor, snažna izvozna pakiranja i izvanredna vrijednost kada traže stroj za valovito lemljenje za prodaju.
| Certifikati kvalitete
Svaki ICT Electra stroj za valovito lemljenje ima CE, CCC, UL, RoHS i ISO9001 certifikate plus višestruke patente izuma, u potpunosti zadovoljavajući najstrože međunarodne sigurnosne i ekološke standarde za moderne THT proizvodne linije.
| O ICT tvrtki i tvornici
ICT je profesionalni pružatelj rješenja na jednom mjestu za SMT i DIP proizvodne linije s više od 25 godina iskustva. Naša tvornica od 12 000㎡ u Dongguanu zapošljava 89 djelatnika uključujući 20 inženjera. Sami dizajniramo i proizvodimo svu glavnu opremu i opslužujemo više od 1600 kupaca u 72 zemlje. Strogo upravljanje kvalitetom i stalne inovacije čine nas najpouzdanijim partnerom za Electra valovito lemljenje visokih performansi diljem svijeta.
