X-7100
I.C.T
X-ray inspection machine
| ICT X-7100 PCB stroj za rendgensku inspekciju
ICT X-7100 je napredni offline SMT PCB rendgenski pregledni stroj dizajniran za detaljne interne provjere u proizvodnji elektronike. Izvrstan je u uočavanju problema kao što su mjehurići zraka, šupljine, kratki spojevi, otvoreni krugovi, nedostatak lema i pukotine u komponentama. Uz značajke poput CNC programiranja za automatsko otkrivanje i vizualno navigacijsko sučelje, pojednostavljuje postupak za operatere. Ovaj stroj za rendgensku inspekciju PCB-a podržava različite primjene, od SMT i BGA do litijevih baterija i automobilskih dijelova. Njegov digitalni ravni zaslon visoke rezolucije i stabilna rendgenska cijev osiguravaju jasne slike, dok ga sigurnosni certifikati poput EU CE i ISO čine pouzdanim. Idealan za kontrolu kvalitete, pomaže proizvođačima smanjiti nedostatke i poboljšati pouzdanost proizvoda na jednostavan način.
| Značajka

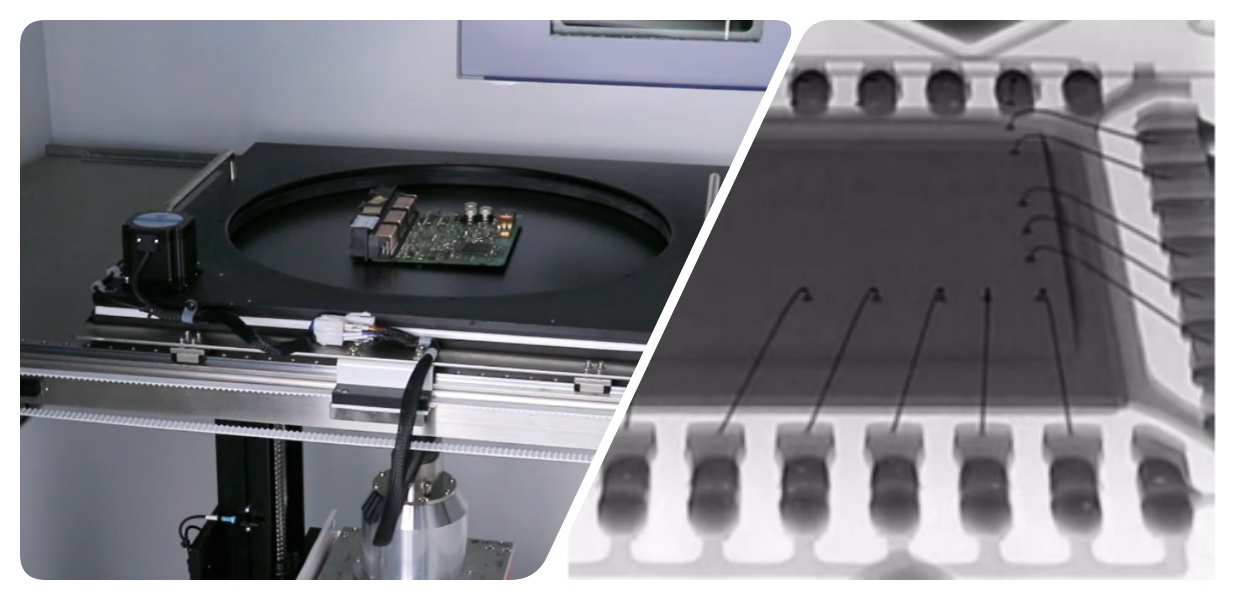

ICT X-7100 PCB X-ray Inspection Machine koristi digitalni detektor ravne ploče visoke rezolucije s 1536x1536 piksela, pružajući oštre slike za precizno otkrivanje nedostataka. Ova značajka bilježi korekcije u stvarnom vremenu i nudi višestruke načine pojačanja za bolju vidljivost. Pomaže u prepoznavanju sitnih problema kao što su nedostaci lemne kuglice ili problemi spajanja žica u poluvodičima. Uz pasivno hlađenje i temperaturne senzore, održava dosljednu izvedbu tijekom dugih sesija. Zbog toga je stroj za rendgensku inspekciju neophodan za industrije kojima su potrebni precizni unutarnji prikazi, čime se osigurava manje pogrešaka u proizvodnji.
CNC programiranje u ovom PCB stroju za rendgensku inspekciju omogućuje automatsko skeniranje višestrukih pozicija uzorka bez ručnog unosa. Podržava funkcije niza za uzorke s fiksnim razmakom, ubrzavajući inspekcije u postavkama velike količine. Operateri mogu jednostavno postaviti programe klikom miša, smanjujući vrijeme i pogreške. Sustav protiv sudara štiti uređaj tijekom kretanja. Ovaj izvanmrežni SMT PCB stroj za rendgensku inspekciju savršen je za testiranje serije u SMT linijama, povećavajući učinkovitost i ponovljivost.
Mjerni alati s jednom tipkom u X-7100 brzo izračunavaju veličinu mjehurića, stopu praznina i visinu lema. Ovo pomaže u provjerama kvalitete za lemljenje spojeva u PCBA sklopovima. Značajka simulacije boja poboljšava promatranje slike radi bolje analize. Opremljen upravljačkom palicom za precizno podešavanje, osigurava točne rezultate. Kao svestrani PCB stroj za rendgensku inspekciju, primjenjuje se na različite materijale poput keramike i plastike, pomažući u prevenciji kvarova.
| Specifikacija
| Artikal | Model | ICT X-7100 |
| rendgenska cijev | Tip | Zatvorena cijev |
| Napon | 90kV | |
| Električna struja | 200uA | |
| Prostorna rezolucija | 5 μm | |
| Ravna ploča | Metoda snimanja slike | Digitalna slika ravnog panela |
| Točnost slike | 85 μm | |
| A/D pretvorba kvantizirana vrijednost gustoće | 16-bitni (65536) | |
| Rezolucija | 1280*1024 px | |
| Brzina snimanja u sekundi | 30 FPS | |
| sustav | Povećanje | 200x |
| Operativni sustav | Windows 10 | |
| Vlast | AC110-220V, 50-60HZ, 1200W | |
| Test radijacijske sigurnosti | <1 uSV/H | |
| Struktura | Maks. Veličina učitavanja | 540mm*540mm |
| Maks. Područje inspekcije | 510mm*510mm | |
| Maks. Težina utovara | ≤10 kg | |
| Kut rotacije platforme | 60° | |
| Dimenzija | 1100*1360*1750 mm | |
| Težina | 950 kg | |
| Kretanje platforme | Automatski / Ručni |
* ICT nastavlja raditi na kvaliteti i performansama, specifikacije i izgled mogu se ažurirati bez posebne obavijesti.
| Popis SMT linijske opreme
ICT High Quality PCBA proizvodna linija ima naprednu opremu za učinkovito i precizno sklapanje PCB. Potpuno automatizirana SMT linija uključuje utovarivač, automatski pisač za točnu primjenu paste za lemljenje, stroj za odabir i postavljanje za precizno postavljanje komponenti, reflow peć za pouzdano lemljenje i AOI sustav za temeljitu inspekciju grešaka. Ova visokokvalitetna PCBA proizvodna linija osigurava nesmetan rad, visoku pouzdanost i jeftinu SMT montažu, ispunjavajući različite zahtjeve industrije.
| Videozapis o uspjehu korisnika
U našem videu prikazujemo ICT X-7100 PCB rendgenski pregledni stroj u akciji u tvornici elektronike klijenta. Videozapis počinje pregledom njegove elegantne vanjštine i ključnih funkcija poput upravljanja joystickom i sučelja za programiranje. Iznutra otkriva visokopreciznu rendgensku cijev iz Hamamatsua i digitalni detektor ravnog panela. Tijekom rada, stroj skenira PCBA uzorke, otkrivajući BGA mjehuriće i lemne kuglice u stvarnom vremenu. Inženjeri demonstriraju automatski šaržni način rada na litijevim baterijama i žičanom snopu, ističući brza mjerenja šupljina i nagiba do 60 stupnjeva. Ova postavka pomogla je klijentu poboljšati otkrivanje nedostataka za 30%, osiguravajući veću kvalitetu u njihovoj SMT proizvodnoj liniji. Videozapis naglašava kako se ovaj offline SMT PCB rendgenski pregledni stroj neprimjetno integrira u tijek rada za pouzdane rezultate.
| Servis i podrška u obuci
ICT nudi sveobuhvatne usluge i obuku za PCB X-ray Inspection Machine. Naš tim osigurava instalaciju na licu mjesta, redovito održavanje i brzu tehničku podršku kako bi vaša oprema radila bez problema. Programi obuke pokrivaju osnovne operacije, programiranje i sigurnosne protokole, prilagođene operaterima s jednostavnim uputama. Također uključujemo savjete za optimizaciju procesa kako bismo poboljšali vašu učinkovitost proizvodnje. S globalnim servisnim centrima osiguravamo brzo vrijeme odziva i dostupnost rezervnih dijelova. Ova podrška pomaže klijentima da maksimiziraju potencijal stroja bez zastoja.
| Što kupci kažu
Naši klijenti hvale ICT inženjere za njihove stručne vještine postavljanja i rješavanja problema. Vole PCB X-ray Inspection Machine zbog točnih detekcija i jednostavne upotrebe. Mnogi ističu naše sigurno pakiranje i brzu dostavu koja sprječava oštećenja. Brzi odgovori na upite rješavaju probleme odmah, izgrađujući povjerenje. Sve u svemu, klijenti nas visoko ocjenjuju za pouzdanu opremu i uslugu.
| Certifikati i standardi
ICT posjeduje ključne certifikate poput CE, RoHS, ISO9001 i razne patente. Oni osiguravaju da naš stroj za rendgensku inspekciju PCB-a zadovoljava međunarodne standarde sigurnosti i kvalitete. CE potvrđuje usklađenost s propisima EU za zdravlje i okoliš. RoHS jamči da nema štetnih tvari. ISO9001 odražava naš snažan sustav upravljanja kvalitetom. Patenti štite inovativne značajke poput alata za mjerenje mjehurića. To naše proizvode čini pouzdanima diljem svijeta.
| O ICT tvrtki i našoj tvornici
ICT je vodeći pružatelj usluga s vlastitim istraživanjem i razvojem i proizvodnjom, zapošljava više od 89 djelatnika u pogonu od 12.000 m². Brzo smo rasli od 2012., opslužujući više od 1600 klijenata u 72 zemlje. Naše tvornice slijede stroge procese testiranja i sustave upravljanja kvalitetom kako bi osigurale visoke standarde. Nudimo cjelovita SMT rješenja, od planiranja do optimizacije, pomažući klijentima da izgrade učinkovite proizvodne linije na globalnoj razini.
