SPI protiv AOI: Što je prvo?

U modernoj SMT proizvodnji, Potpuni vodič za SPI strojeve dosljedno dokazuje jedno neraskidivo pravilo: SPI uvijek dolazi ispred AOI. Pogrešna narudžba najskuplja je pojedinačna pogreška koju tvornica može napraviti, jer 55–70% svih grešaka ponovnog pretapanja počinje ispisom paste za lemljenje — puno prije postavljanja komponenti.

1. Uvod: Zašto postoji rasprava SPI protiv AOI

1.1 Povećanje SMT preciznosti i osjetljivosti na kvarove

Današnji PCB-ovi rutinski nose 01005 otpornike, BGA koraka od 0,3 mm i višeslojna pakiranja. Naslaga paste za lemljenje koja je samo 10 µm premala može uzrokovati otvoreni spoj nakon reflowa, dok 5 µm previše može stvoriti most ispod 0,4 mm QFN. Ove su tolerancije daleko veće od onoga što ljudsko oko ili tradicionalne 2D kamere mogu pouzdano uhvatiti, zbog čega je automatizirana 3D inspekcija postala neosporna u modernoj proizvodnji elektronike.

1.2 Zašto se tvornice pitaju treba li SPI ili AOI biti na prvom mjestu

Mnogi inženjeri i menadžeri naslijedili su proizvodne linije izgrađene prije 10-15 godina kada je AOI bio jedini dostupan automatizirani pregled. Te linije i dalje rade (na neki način), tako da prirodno pitanje postaje: 'Ako AOI već gleda gotovu ploču, trebamo li stvarno još jedan stroj ranije u liniji?' U međuvremenu, mlađi procesni inženjeri koji su trenirali na Six-Sigma i CpK promatraju kako se isti ispisni nedostaci ponavljaju iz mjeseca u mjesec i pitaju se zašto tvornica troši tisuće na preradu umjesto da spriječi problem na izvoru.

2. SPI protiv AOI: Što oni zapravo rade

2.1 Što SPI provjerava (kvaliteta paste za lemljenje prije postavljanja)

SPI ( Inspekcija paste za lemljenje ) postavlja se odmah nakon pisača šablona i prije prvog stroja za odabir i postavljanje. Koristi strukturirano svjetlo ili laser za stvaranje prave 3D mape svakog pojedinog sloja paste za lemljenje. Unutar nekoliko sekundi mjeri volumen (nL), visinu (µm), površinu (mm²), položaj X/Y i oblik za svaki jastučić na ploči. Ako je bilo što izvan tolerancije, ploča se odbija ili pisač prima korekciju zatvorene petlje u stvarnom vremenu prije ispisa sljedeće ploče.

2.2 Što AOI pregledava (komponente i lemljeni spojevi nakon reflowa)

AOI ( automatizirana optička inspekcija ) nalazi se nakon peći za reflow. Snima 2D ili 3D slike u boji visoke rezolucije potpuno sastavljene ploče. Provjerava dijelove koji nedostaju, pogrešne dijelove, obrnuti polaritet, nadgrobne spomenike, podignute vodove, nedovoljno lemljenje, mostove i vidljive probleme s vlaženjem. Budući da se lem već otopio, AOI vam može samo reći što je pošlo po zlu — ne može spriječiti da se kvar uopće dogodi.

2.3 Izravna usporedba svrhe inspekcije, vremena i ishoda

SPI je preventivna medicina: sprječava da se loša pasta za lemljenje ikada susretne s komponentom. AOI je autopsija: govori vam koje su ploče već mrtve ili umiru. Jedan vam štedi novac na početku, a drugi na kraju vašeg kupca od primanja lošeg proizvoda. Oba su važna, ali nisu zamjenjiva.

3. Tri uobičajena načina razmišljanja u industriji o slijedu

3.1 AOI-prvi način razmišljanja (tradicionalno razmišljanje)

Mnoge starije tvornice potrošačke elektronike još uvijek imaju linije samo za AOI jer 'mi smo to uvijek tako radili' Ove linije obično proizvode jednostavne dvostrane ploče s komponentama 0603/0402 i korakom od 0,5 mm+. Ispis se smatra dovoljno stabilnim, prerada je jeftina, a uprava mrzi dodavanje novih strojeva. Rezultat je prihvatljiv za jeftine proizvode, ali stope kvarova tiho se nalaze na 500–2000 ppm.

3.2 SPI-prvi način razmišljanja (procesno inženjerstvo)

Inženjeri usmjereni na procese — posebno u automobilskoj industriji, medicini i telekomunikacijama — tretiraju ispis paste za lemljenje kao najkritičniji i najvarijabilniji korak u cijeloj liniji. Oni znaju da kada je pasta pogrešna, nikakva količina savršenog postavljanja ili savršenog reflow profila ne može spasiti spoj. Njihova mantra je 'izmjerite i ispravite pastu prije nego što potrošite novac stavljajući skupe komponente na nju.'

3.3 Način razmišljanja 'oboje je standardna oprema' (moderne tvornice)

Vodeći ugovorni proizvođači i OEM-ovi sada tretiraju SPI + AOI na isti način na koji tretiraju pisač + pick-and-place: jednostavno ne možete izgraditi ozbiljnu liniju bez oboje. Ulaganje je opravdano brojevima iskorištenja prvog prolaza koji rutinski prelaze 99,5 % i troškovima prerade koji padaju za 60–80 %. U tim tvornicama rasprava više nije 'SPI ili AOI?' nego 'Koji SPI model nam daje najbrži ROI?'

4. Logika vođena podacima: Zašto je SPI obično na prvom mjestu

4.1 55–70% SMT grešaka potječe od ispisa

IPC-7912 , iNEMI i deseci neovisnih studija u proteklih 15 godina dosljedno pokazuju istu podjelu: ispis paste za lemljenje čini 55–70 % svih grešaka u sklapanju, postavljanje 10–15 %, ponovno pretapanje 10–15 % i sve ostalo ostatak. Čak i savršeno podešen stroj za odabir i postavljanje ne može prevladati loš volumen paste ili pomak.

4.2 Trošak ranog otkrivanja u odnosu na naknadnu preradu

Popravljanje ispisne greške na SPI ne košta gotovo ništa — ploča se jednostavno očisti i ponovno ispiše. Popravljanje istog kvara na AOI nakon reflowa zahtijeva ručno dotjerivanje, moguće uklanjanje komponente, rendgensku provjeru i ponovno reflow — lako 20–50 puta skuplje. Ako kvar pobjegne do kupca, cijena može skočiti na stotine ili tisuće dolara po ploči u jamstvenim zahtjevima i izgubljenom ugledu.

4.3 Kako tiskarske pogreške postaju greške pretapanja

Premalo paste → nedovoljna visina fileta → otvoren ili slab spoj. Previše paste → višak lemnih kuglica ili mostova ispod finih uređaja. Zalijepite ofset za 50 µm → nadgrobni spomenik na malim komponentama čipa. Varijacija visine → praznine unutar BGA kuglica koje AOI ne može vidjeti, ali će ih X-zraka kasnije pronaći. Svaki od ovih kvarova je 100 % predvidljiv iz 3D paste podataka koje pruža samo SPI.

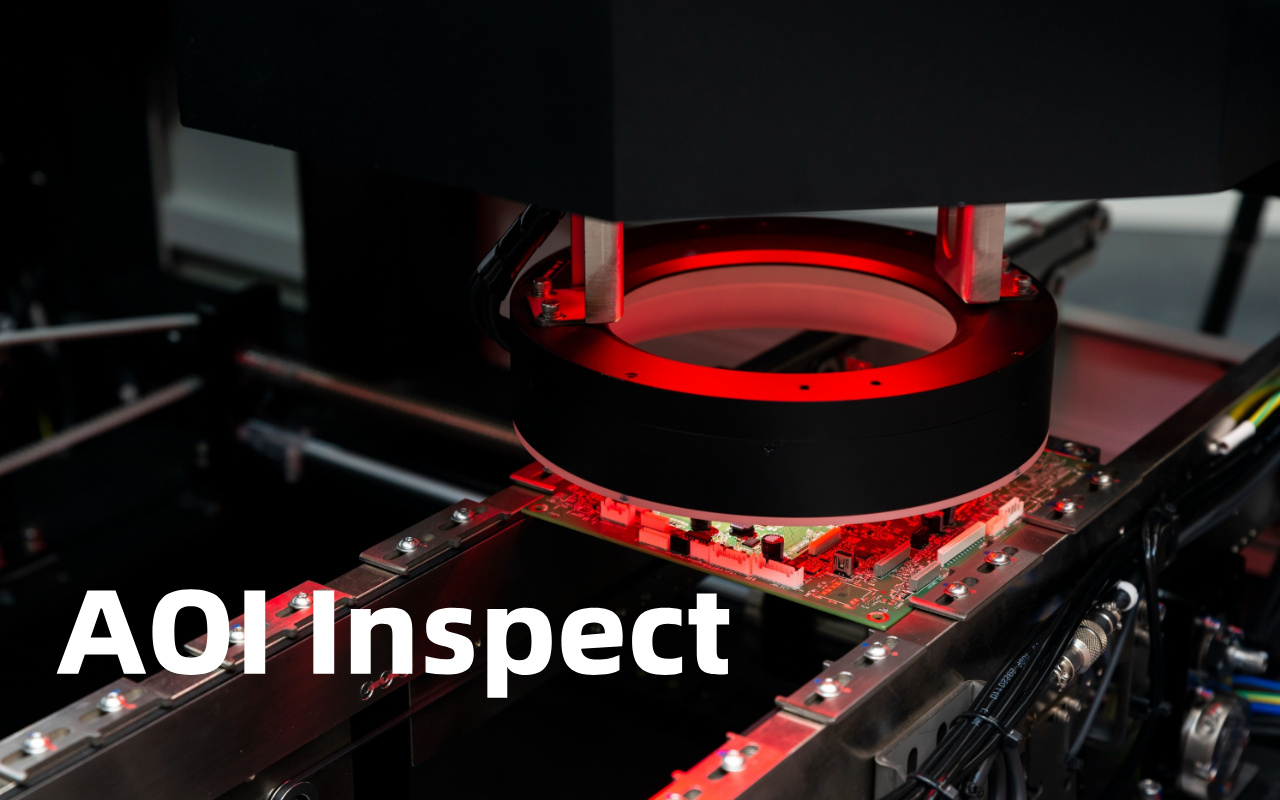

5. AOI je još uvijek bitan: Što SPI ne može detektirati

5.1 Komponente koje nedostaju, pogrešni dijelovi, problemi s polaritetom

SPI radi prije nego što se bilo koja komponenta postavi, tako da ne može saznati je li stroj za odabir i postavljanje kasnije zgrabio pogrešan kolut ili je u potpunosti preskočio dio. Pogreške polariteta na polariziranim kondenzatorima ili diodama također su nevidljive za SPI jer pasta izgleda identično bez obzira na orijentaciju.

5.2 Greške u postavljanju: pomak, nadgrobni spomenik, podignute igle

Čak i sa savršenom pastom, mlaznica može ispustiti dio od 100 µm izvan jastučića ili neravnomjerno zagrijavanje može uzrokovati stvaranje nadgrobnog spomenika tijekom pretapanja. Ovi mehanički udarci ili slabi vakuum mogu podići kabel na QFP-u. SPI ne vidi ništa od toga jer se događaju dugo nakon prozora za pregled.

5.3 Defekti lemljenja nakon reflowa samo AOI može vidjeti

Glava u jastuku, nekvašenje, odvlaživanje i neke vrste praznina postaju vidljive tek nakon što se lem otopi i ohladi. AOI-jeve kamere u boji i osvjetljenje pod kutom posebno su dizajnirani da uhvate te probleme na razini površine koje SPI nikad nema priliku vidjeti.

6. Preporučeni SMT slijed: SPI → AOI

6.1 Idealan tok inspekcije i zašto

Jedini redoslijed koji danas koriste tvornice svjetske klase je: pisač šablona → SPI → brzi pucač strugotine → fleksibilni uređaj za postavljanje → pećnica za reflow → AOI → (opcijski X-ray ili ICT ). Ovaj poredak nije proizvoljan. Slijedi prirodnu vremensku traku stvaranja grešaka: prvo spriječite probleme s ispisom, zatim spriječite probleme s postavljanjem, a zatim provjerite konačni rezultat nakon lemljenja. Preokret bilo kojeg koraka dramatično povećava preradu i rizik bijega.

6.2 Kako SPI stabilizira proces prije postavljanja

Moderni SPI sustavi poput ICT-S510 i ICT-S1200 šalju podatke o pomaku i volumenu u stvarnom vremenu natrag na pisač (kontrola zatvorene petlje). Pisač automatski podešava pritisak, brzinu ili učestalost čišćenja šablone na sljedećoj ploči. Unutar 3-5 ploča proces se tipično uspostavlja na CpK > 1,67. Nakon što je ispis zaključan, strojevi za odabir i postavljanje svaki put dobivaju savršene jastučiće, dramatično smanjujući nizvodne alarme povezane s postavljanjem.

6.3 Kako AOI osigurava pouzdanost na kraju linije

S ispisom koji je već pod kontrolom, AOI-jev posao postaje mnogo lakši i precizniji. Lažni pozivi smanjuju se za 60–80 % jer AOI više ne mora pogađati je li rubni lemljeni spoj uzrokovan lošom pastom ili lošim postavljanjem. AOI se sada može usredotočiti na stvarne pogreške postavljanja i probleme nakon reflowa, postajući pravi krajnji čuvar umjesto sveobuhvatne stanice za rješavanje problema.

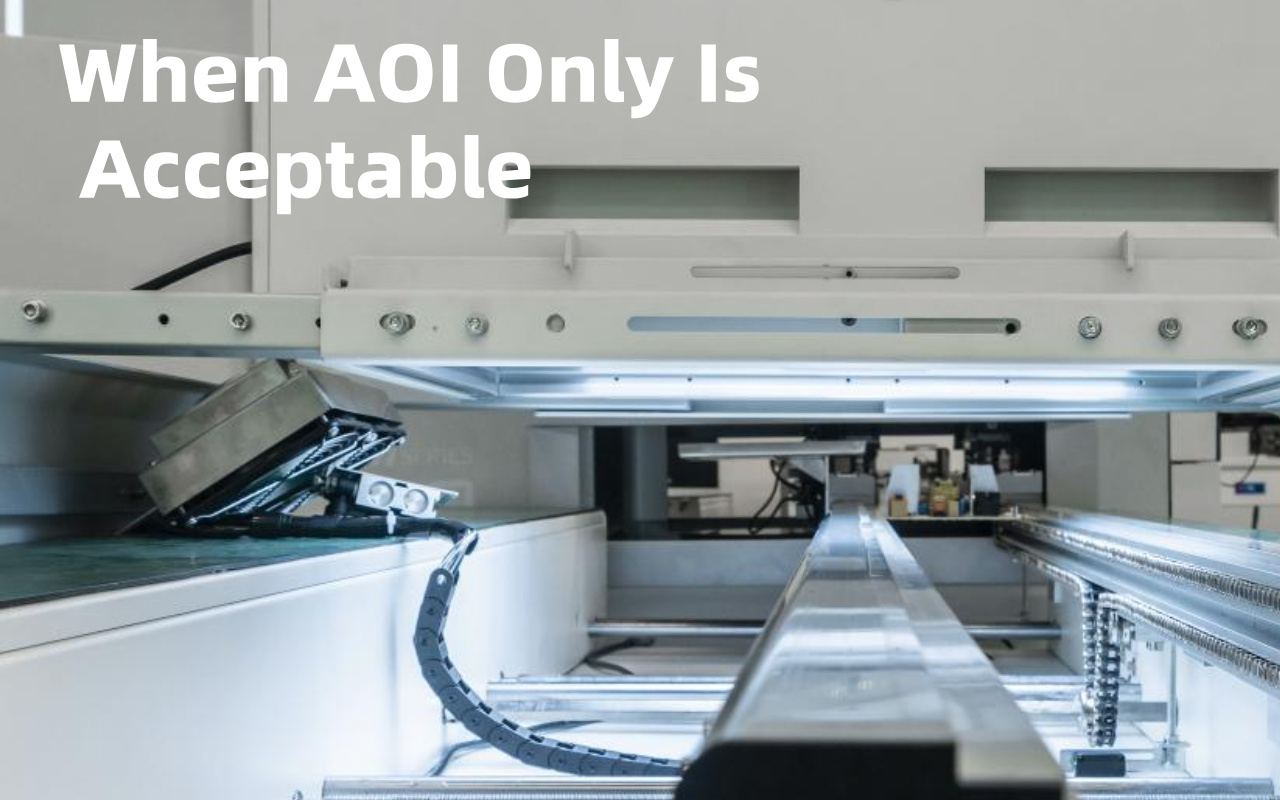

7. Kada je prihvatljiv samo AOI naspram kada je SPI obavezan

7.1 Scenariji u kojima linije samo za AOI i dalje rade

Dvostrane potrošačke ploče s 0603 i većim dijelovima, razmakom ≥ 0,5 mm, vrlo stabilnom šablonom i tijestom, nizakim miješanjem velikog volumena i opuštenim ciljevima kvalitete (≤ 1000 ppm) ponekad mogu preživjeti samo s AOI. Prerada je jeftina, kvarovi na terenu su rijetki, a uprava prihvaća povremene popravke. Ove su linije svake godine sve rjeđe, ali još uvijek postoje na tržištima koja su vođena troškovima.

7.2 Scenariji u kojima se o SPI ne može pregovarati

Automobilska elektronika ( AEC-Q100/104 ), medicinski uređaji ( ISO 13485 ), zrakoplovstvo/vojna (IPC klasa 3), 5G infrastruktura, matične ploče poslužitelja, bilo što s komponentama 01005/008004, BGA razmakom ≤ 0,4 mm ili paketi s donjim završetkom zahtijevaju 3D SPI. Pravila bez kvarova i troškovi jamstva u tisućama dolara po ploči ne ostavljaju mjesta za 'uhvatit ćemo to u AOI-ju.'

7.3 Proračunske situacije i logika 'SPI-prvi ROI'.

Čak i tvornice s ograničenim kapitalom mogu prvo opravdati SPI. Uobičajeni povrat je 6-12 mjeseci samo kroz smanjenje otpada, uštedu na radu prerade i samo poboljšanje prinosa. Mnogi korisnici navode da je dodavanje SPI-ja smanjilo njihove AOI stanice za doradu s tri smjene na jednu smjenu i smanjilo povrate kupaca za 90 %. Matematika je jednostavna: sprječavanje jedne loše palete PCB-a za automobile plaća cijeli SPI stroj.

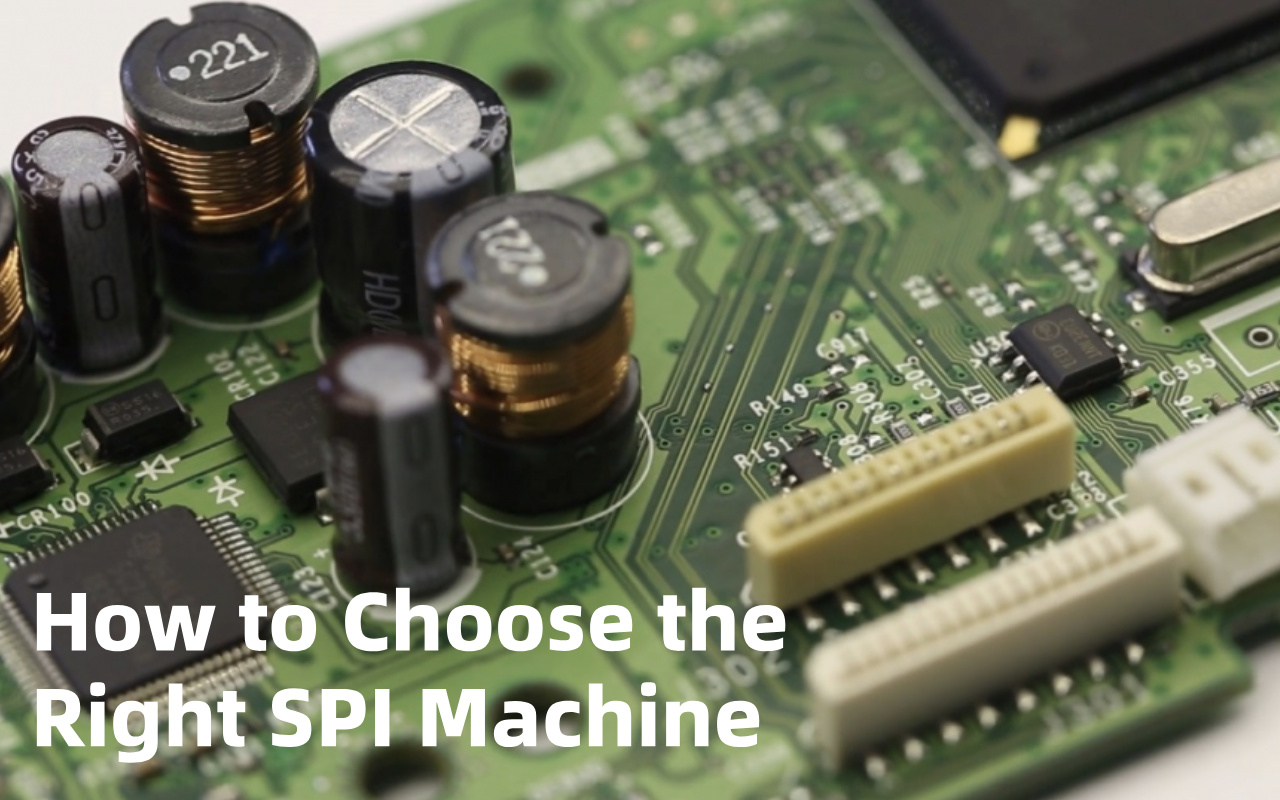

8. Kako odabrati pravi SPI stroj

8.1 Mogućnosti 2D nasuprot 3D

2D SPI mjeri samo površinu i može ga zavarati varijacija visine lijepljenja. Pravi 3D SPI (fazni pomak moiré ili dvostruka laserska triangulacija) mjeri stvarni volumen i visinu s rezolucijom od ≤ 1 µm. Za sve što je manje od 0402 ili 0,5 mm koraka, 2D je zastario i generira previše lažnih odbijanja ili promašaja.

8.2 Brzina, točnost i ponovljivost

Potražite razlučivost visine ≥ 2 µm, GR&R < 10 % na 6σ i vrijeme pregleda ≤ 12 sekundi za tipičnu PCB pametnog telefona. ICT-S510 postiže 8-10 sekundi po ploči pri razlučivosti od 1 µm, dok veći ICT-S1200 obrađuje ploče od 600 × 600 mm za manje od 20 sekundi s istom preciznošću.

8.3 Softver, SPC i ispis zatvorene petlje

Moderni SPI mora izravno uvoziti Gerber i CAD podatke, automatski generirati programe inspekcije za nekoliko minuta, prikazati CpK dijagrame u stvarnom vremenu i automatski poslati vrijednosti korekcije natrag DEK/Minami/Panasonic/GKG pisačima. Bez ovih značajki kupujete jučerašnju tehnologiju.

8.4 Održavanje, kalibracija i dugotrajna stabilnost

Odaberite strojeve s potpuno automatskom kalibracijom staklene ploče (dnevna rutina od 30 sekundi), optikom s kompenziranom temperaturom i zatvorenim projekcijskim jedinicama. ICT-S510 i ICT-S1200 uključuju ove značajke i održavaju ponovljivost < 1 µm iz godine u godinu uz minimalnu intervenciju operatera.

9. Često postavljana pitanja (FAQ)

9.1 Može li AOI zamijeniti SPI?

Ne. AOI pregledava nakon reflowa, kada je šteta već učinjena. Ne može izmjeriti volumen ili visinu paste za lemljenje prije postavljanja komponenti, tako da ne može spriječiti hladne spojeve, mostove ili šupljine uzrokovane pogreškama u ispisu.

9.2 Je li 2D SPI dovoljan ili trebam 3D?

Za 0402 i veće komponente na koraku od 0,5 mm+, 2D ponekad može preživjeti. Za BGA 0201, 01005, 0,4 mm ili sitnijeg koraka, samo 3D SPI pruža podatke o volumenu i visini koje zahtijeva IPC-7095 i automobilski standard.

9.3 Hoće li dodavanje SPI smanjiti AOI lažne pozive?

Da — obično 60–80 %. Stabilni ispis uklanja nasumične varijacije volumena koje zbunjuju AOI algoritme i stvaraju fantomske nedostatke lemljenih spojeva.

9.4 Usporava li SPI proizvodnu liniju?

Moderni sustavi poput ICT-S510 pregledaju tipičnu PCB pametnog telefona za 8-10 sekundi, a ICT-S1200 rukuje velikim pločama za < 20 sekundi. Ta su vremena zanemariva u usporedbi s vremenom ciklusa postavljanja i pretapanja.

9.5 Je li SPI potreban za 01005 i 0,3 mm BGA?

Da. IPC-7095D (BGA) i većina automobilskih/medicinskih standarda kvalitete učinkovito nalažu da 3D SPI jamči stope praznina < 25 % i pouzdano vlaženje na ultra-finim uređajima.
