Odabir pravog stroja za ispis paste za lemljenje ključna je odluka u osiguravanju uspjeha vaše SMT proizvodne linije. Ovaj naizgled jednostavan prvi korak u SMT procesu ima moć odrediti kvalitetu vašeg cijelog proizvodnog ciklusa, od postavljanja komponenti do konačnih rezultata lemljenja. U stvari, loša kvaliteta ispisa paste za lemljenje odgovorna je za do 70% svih SMT grešaka, što dovodi do skupih prerada, otpada i niskog učinka prvog prolaza. Kako bi ostali konkurentni, proizvođačima je potreban pisač koji jamči preciznost, ponovljivost i učinkovitost—onaj koji se besprijekorno integrira sa nizvodnim SPI sustavima kako bi se smanjile pogreške i povećala propusnost. U ovom ćemo vodiču istražiti kritične čimbenike koji osiguravaju da vaš stroj za ispis pastom za lemljenje ne samo da ispunjava, nego i premašuje vaše proizvodne ciljeve, smanjujući troškove uz poboljšanje ukupne kvalitete.
U sljedećim odjeljcima raščlanit ćemo ključna razmatranja za odabir idealnog pisača s pastom za lemljenje za vaše potrebe, od razumijevanja tipova strojeva i specifikacija do integracije s drugom opremom u SMT liniji. Također ćemo razgovarati o tome kako usklađivanje vašeg pisača sa SPI sustavima može potaknuti vašu optimizaciju prinosa i skrivene troškove održavanja takve opreme. Uronimo u svijet ispisa paste za lemljenje i saznajmo kako možete poboljšati svoju proizvodnu učinkovitost i konačni rezultat.
Ispis paste za lemljenje temelj je glatke i učinkovite SMT proizvodne linije. Kao prvi korak u procesu, izravno utječe na svaku sljedeću operaciju - od postavljanja komponenti do reflow lemljenja i, naposljetku, na pouzdanost konačnog proizvoda. Čak i manje varijacije u visini, volumenu ili poravnanju paste mogu stvoriti efekt mreškanja, što dovodi do nedostataka niz liniju, kao što je pogrešno postavljanje ili loši lemljeni spojevi. Ulaganje u stabilan, precizan proces ispisa presudno je za smanjenje nedostataka, osiguravanje kvalitete i povećanje ukupne učinkovitosti linije. Ukratko, pouzdan proces ispisa paste za lemljenje prvi je korak prema visokokvalitetnoj proizvodnji i povećanoj profitabilnosti.
Defekti ispisa kao što su premošćivanje, nedovoljno lemljenje, višak paste, lemne kuglice i slabo otpuštanje paste nisu samo manji problemi - oni mogu izazvati niz skupih problema. Ovi nedostaci često dovode do ozbiljnih posljedica kao što su nadgrobni spomenici, otvoreni spojevi ili kratki spojevi nakon reflowa. To znači veće stope prerade, povećani otpad i potencijalno gubitak povjerenja kupaca. Financijski učinak? Značajan! Odabir prave opreme za ispis paste za lemljenje može pomoći u ranom otkrivanju ovih problema, sprječavajući nedostatke prije nego što poremete proizvodni proces i oštete vašu dobit.
Kada se radi o poboljšanju iskorištenja prvog prolaza, pravi stroj za ispis paste za lemljenje mijenja igru. Pisač visoke kvalitete osigurava dosljedno nanošenje paste, savršeno poravnanje i stabilne procesne parametre—ključne elemente za postizanje velikog prinosa prvog prolaza. Kada je uparen s optimalnim dizajnom šablone i SPI povratnom informacijom u stvarnom vremenu, postaje moćan alat za smanjenje nedostataka, smanjenje otpada i ubrzavanje proizvodnih ciklusa. Za tvrtke koje mudro biraju, ulaganje u vrhunsku opremu za ispis izravno se pretvara u dobitke u kvaliteti, učinkovitosti i, naposljetku, u profitabilnosti.

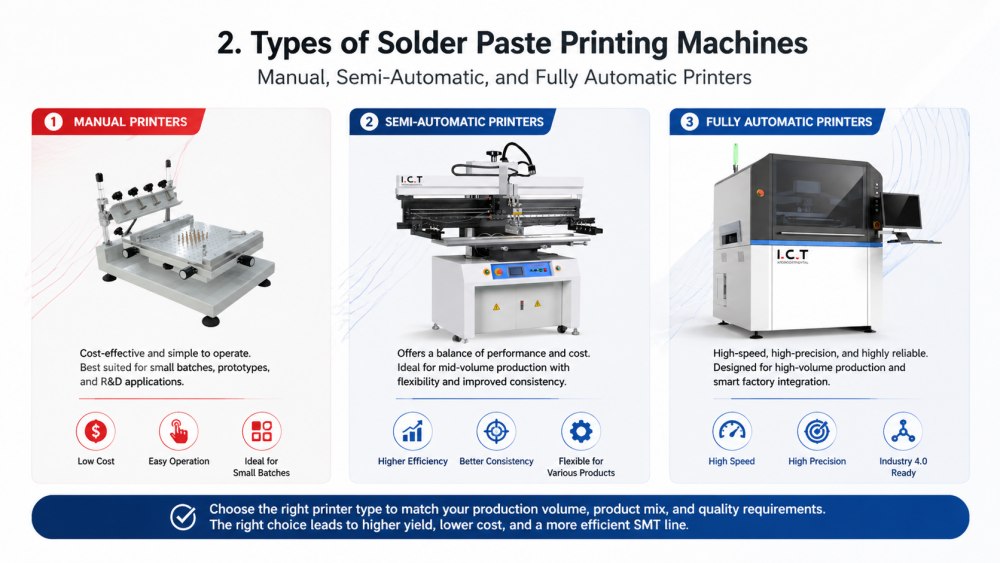

Ručni pisači s pastom za lemljenje nude ekonomično, fleksibilno rješenje za izradu prototipova, istraživanje i razvoj te proizvodnju male količine. Ovi strojevi omogućuju operaterima da ručno poravnaju šablonu i nanesu pastu pomoću brisača. Iako su jeftini i prilagodljivi, uspjeh procesa uvelike ovisi o vještini operatera i često se bore s ponovljivošću i velikom propusnošću. Za proizvođače s ograničenim proračunom ili one u ranim fazama razvoja proizvoda, ručni pisači mogu biti odlična početna točka, ali kako se proizvodnja povećava, potreba za većom automatizacijom postaje očita.
Poluautomatski pisači s pastom za lemljenje automatiziraju pomicanje brisača, često uključuju osnovne sustave vizualnog poravnanja za poboljšanu dosljednost. Ovi pisači postižu izvrsnu ravnotežu između cijene i produktivnosti, što ih čini savršenima za proizvodnju srednje količine gdje su vam potrebni pouzdaniji rezultati od onih koje ručni pisači mogu pružiti—bez gubitka novca. Iako smanjuju umor operatera i poboljšavaju točnost, poluautomatski strojevi ipak dopuštaju određenu fleksibilnost, što ih čini odličnom opcijom za proizvođače koji žele povećati dosljednost uz kontrolu troškova.
Za proizvodnju velike količine, potpuno automatski strojevi za ispis paste za lemljenje zlatni su standard. S vrhunskim vizualnim sustavima, automatskim čišćenjem šablona i potpuno programabilnim parametrima, ovi pisači osiguravaju najveću preciznost, brzinu i ponovljivost. Idealni su za SMT linije velike količine i velike količine koje zahtijevaju besprijekornu kvalitetu ispisa i mogućnost besprijekorne integracije u potpuno automatizirana proizvodna okruženja. Dok je početno ulaganje veće, operativna učinkovitost i smanjenje grešaka opravdavaju trošak, što dovodi do značajnih dugoročnih ušteda u vremenu i materijalu.
Prilikom odabira između inline i offline konfiguracija pisača, bitno je uskladiti svoje proizvodne potrebe. Inline pisači, integrirani u SMT transportni sustav, podržavaju kontinuirani protok i daju povratne informacije o procesu u stvarnom vremenu, što ih čini idealnim za proizvođače velikih serija koji žele maksimizirati propusnost. S druge strane, izvanmrežni pisači rade neovisno, nudeći veću fleksibilnost za manje serije ili namjenske procese. Za veća proizvodna okruženja s velikim zahtjevima za propusnost, inline konfiguracije obično su izbor, ali manje tvrtke ili specijalizirane linije mogu imati koristi od prilagodljivosti izvanmrežnih pisača.

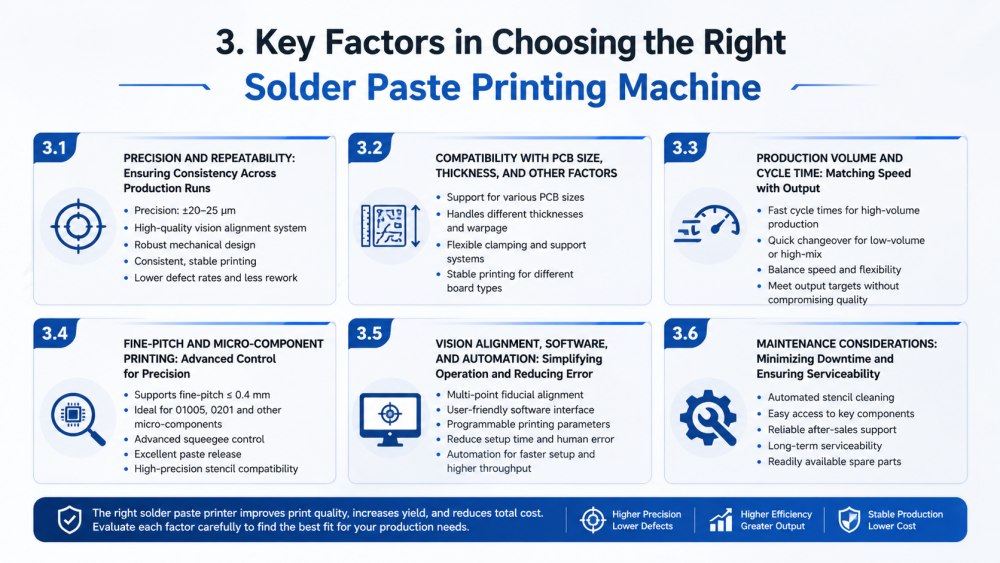

U današnjim SMT proizvodnim linijama, preciznost (±20–25 μm) i ponovljivost su neosporni, pogotovo jer se veličine komponenti nastavljaju smanjivati. Pisač s robusnim mehaničkim dizajnom i visokokvalitetnim sustavom vizualnog poravnanja ključan je za održavanje dosljednih visokokvalitetnih ispisa tijekom dugih proizvodnih serija. Osiguravanje ovih mogućnosti izravno će utjecati na vaše stope grešaka i učinkovitost proizvodnje. Potražite opremu koja daje stabilne rezultate tijekom vašeg proizvodnog ciklusa kako biste izbjegli skupe prerade i osigurali glatki proces od početka do kraja.
Pisač koji odaberete mora zadovoljiti vaše specifične zahtjeve za veličinom PCB-a, debljinom i tolerancijom na savijanje. Fleksibilni sustavi podrške i stezanja ključni su za prilagodbu različitim vrstama proizvoda i osiguranje stabilnog ispisa na različitim konfiguracijama ploča. Posjedovanje pravog stroja koji se može prilagoditi vašim proizvodnim potrebama ne samo da osigurava kvalitetu ispisa, već i smanjuje rizik od nedostataka uzrokovanih nestabilnošću ili neusklađenošću ploče.
Brzina pisača i vrijeme ciklusa moraju biti usklađeni s vašim dnevnim ciljevima ispisa. Za proizvodne linije velike količine, brzi ciklusi su ključni za zadovoljavanje potražnje bez ugrožavanja kvalitete. S druge strane, proizvodnja male količine ili visoke mješavine može dati prioritet brzim promjenama i sposobnosti rukovanja različitim vrstama ploča. Važno je odabrati stroj koji balansira između brzine i fleksibilnosti, čime se osigurava postizanje vaših proizvodnih ciljeva bez nepotrebnih odgoda.
Za proizvodnju koja uključuje komponente s finim korakom (0,4 mm i manje) ili mikrokomponente kao što su 01005 i 0201, vaš pisač mora ponuditi naprednu kontrolu squeegee-a, iznimne karakteristike otpuštanja paste i visokopreciznu kompatibilnost sa šablonom. Ovi čimbenici su ključni za osiguravanje točne primjene paste u manjim, složenijim komponentama. Ako vaša proizvodnja uključuje tako zahtjevne zadatke, svakako odaberite pisač s pravim značajkama kako biste održali dosljednu kvalitetu u ovim malim razmjerima.
Moderni pisači s pastom za lemljenje opremljeni su fiducijalnim poravnanjem u više točaka, softverom jednostavnim za korištenje i programabilnim parametrima ispisa koji uvelike pojednostavljuju rad. Ove značajke skraćuju vrijeme postavljanja i minimiziraju ljudske pogreške, osiguravajući da čak i operateri s minimalnim iskustvom mogu postići dosljedne rezultate. Integracija značajki automatizacije također omogućuje brže postavljanje i veću propusnost, čineći vaš proizvodni proces lakšim i učinkovitijim.
Automatizirano čišćenje šablona, jednostavan pristup ključnim komponentama i pouzdana podrška nakon prodaje ključni su za smanjenje vremena zastoja i održavanje vaše proizvodne linije nesmetanim radom. Odabir pisača s dugotrajnom upotrebljivošću i lako dostupnim rezervnim dijelovima ključan je za izbjegavanje prekida proizvodnje. Kada ocjenjujete pisače, uzmite u obzir ne samo njihovu trenutačnu izvedbu, već i koliko ih je lako održavati i podržavati tijekom vremena.

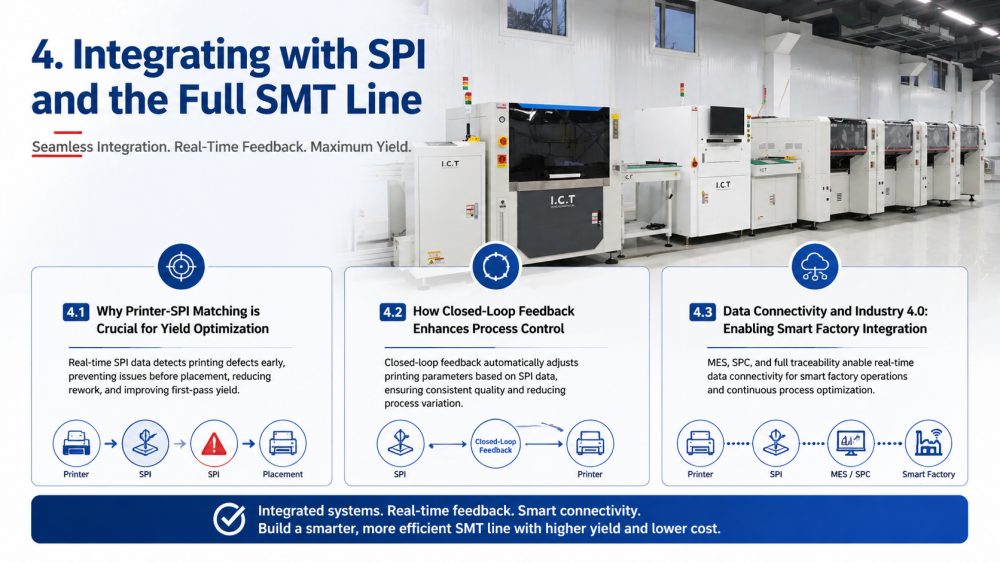

Besprijekorna integracija između vašeg pisača s pastom za lemljenje i 3D SPI sustava ključna je za optimiziranje iskorištenja. SPI podaci u stvarnom vremenu omogućuju trenutnu detekciju potencijalnih nedostataka ispisa kao što su netočna količina paste, varijacije visine ili problemi s poravnanjem. Uočavanjem ovih problema rano u procesu, prije nego što se ploča pomakne u fazu postavljanja, možete spriječiti skupe nedostatke nizvodno, smanjiti ponovni rad i značajno poboljšati svoj prinos prvog prolaza. Za proizvođače koji žele pojednostaviti svoj proizvodni proces i povećati učinkovitost, ova integracija je ključna.
Sa povratnom spregom zatvorene petlje, napredni sustavi ispisa paste za lemljenje mogu automatski prilagoditi svoje postavke na temelju podataka u stvarnom vremenu iz SPI sustava. Ova dinamička kontrola pomaže u održavanju optimalnih uvjeta ispisa tijekom cijele proizvodne serije, učinkovito smanjujući varijacije procesa i osiguravajući dosljednu kvalitetu. Kontinuiranim finim podešavanjem parametara ispisa, ovi sustavi poboljšavaju ukupnu stabilnost procesa i produktivnost , smanjujući rizik od nedostataka i poboljšavajući dugoročnu konzistentnost ispisa.
U današnjem okruženju pametne proizvodnje, pisači koji podržavaju integraciju MES (Manufacturing Execution System), SPC (Statistical Process Control) izlaz podataka i potpunu sljedivost su neprocjenjivi. Ove značajke omogućuju pametne tvorničke operacije pružanjem podataka u stvarnom vremenu za kontinuiranu optimizaciju procesa, omogućujući proizvođačima praćenje performansi i donošenje informiranih odluka u hodu. Kako se industrija kreće prema Industriji 4.0, te mogućnosti više nisu samo luksuz – one su ključne za ostanak konkurentnosti, poboljšanje učinkovitosti i postizanje potpune vidljivosti procesa.
Dok potpuno automatski pisači zahtijevaju veće početno ulaganje, njihov ukupni trošak vlasništva (TCO) često je značajno niži tijekom vremena. To je zbog njihove sposobnosti da daju veće prinose, smanje troškove rada i minimiziraju preradu. Kada procjenjujete opremu, nemojte se usredotočiti samo na nabavnu cijenu – pogledajte širu sliku. Važno je procijeniti TCO tijekom 3-5 godina kako biste doista razumjeli dugoročne financijske prednosti ulaganja u visokokvalitetni pisač. Ovaj pristup osigurava pametno ulaganje koje se isplati tijekom vremena, a ne samo na mjestu kupnje.
ROI vašeg pisača s pastom za lemljenje ovisi o nekoliko ključnih čimbenika: obujmu proizvodnje, smanjenju nedostataka i uštedi rada Visokokvalitetni automatski pisač obično se isplati u roku od 12-24 mjeseca za operacije srednjeg do velikog volumena, zahvaljujući smanjenom otpadu, povećanoj učinkovitosti i manje ručnih intervencija. Smanjenjem grešaka i optimiziranjem protoka, pravi pisač će se brzo isplatiti, što ga čini dobrom investicijom za proizvođače koji žele povećati proizvodnju bez ugrožavanja kvalitete. .
Dok birate pravi pisač, ne zaboravite uzeti u obzir skrivene troškove kao što su obuka rukovatelja, redovito održavanje, potrošni materijal i potencijalni zastoji. Ovi čimbenici mogu značajno utjecati na vašu ukupnu troškovnu učinkovitost. Vodeći dobavljači poput ICT-a nude sveobuhvatnu obuku i stalnu podršku, pomažući proizvođačima da minimiziraju ove skrivene troškove i održavaju neometani rad proizvodnje. Odlukom za dobavljača koji pruža SMT rješenje na jednom mjestu, možete izbjeći gnjavažu posla s više dobavljača i osigurati da vaša proizvodna linija ostane učinkovita i isplativa.
Odabir prave paste za lemljenje ključan je za dosljedne rezultate. Obratite pozornost na čimbenike poput veličine čestica i aktivnosti fluksa kako biste odgovarali svojim komponentama i zahtjevima procesa. Pravilno rukovanje jednako je važno: pobrinite se da je pasta pravilno pohranjena, postupno odmrznuta i dosljedno valjana kako bi se održala njezina viskoznost i ukupna učinkovitost. Ovi jednostavni, ali ključni koraci mogu značajno utjecati na kvalitetu ispisa, smanjujući nedostatke i poboljšavajući učinak prvog prolaza.
Blisko surađujte s dobavljačima šablona za fino podešavanje parametara kao što su omjer površine, omjer širine i visine slike i oblici otvora blende. Dobro dizajnirane šablone ključne su za pouzdano oslobađanje paste, posebno kada radite s komponentama s malim korakom (kao što je 0201 ili 0,4 mm korak). Optimiziranje dizajna šablona osigurava nanošenje prave količine paste, sprječavajući probleme poput nedovoljnog lemljenja ili lemljenih mostova, što može utjecati na kvalitetu konačnog proizvoda i učinak.
Podesite ključne parametre kao što su pritisak brisača, brzina ispisa i odvajanje šablona kako bi odgovarali specifičnim zahtjevima svake vrste proizvoda. Fino podešavanje ovih postavki na temelju vaših materijala i karakteristika ploče ključno je za postizanje dosljednih ispisa visoke kvalitete. Osim toga, redovita provjera parametara osigurava da stroj ostane kalibriran, sprječavajući pomicanje tijekom vremena i održavajući optimalnu izvedbu tijekom svake proizvodne serije.
Kako bi vaš proces ispisa tekao glatko i učinkovito, uspostavite program planirane kalibracije i preventivnog održavanja. Redovito provjeravajte šablone i komponente za ispis kako biste spriječili eskalaciju problema. Dobro održavana oprema ne samo da produljuje životni vijek pisača, već također osigurava dosljednu kvalitetu ispisa. Proaktivna njega sprječava postupno opadanje performansi, smanjujući vjerojatnost skupih popravaka i zastoja te osiguravajući da vaš pisač dugoročno radi najbolje što može.
Uskladite vrstu pisača (ručni, poluautomatski ili potpuno automatski) i konfiguraciju s vašim specifičnim volumenom proizvodnje i kombinacijom proizvoda.
Dajte prednost visokoj točnosti, ponovljivosti i mogućnosti finog nagiba, osiguravajući da pisač zadovolji trenutne i buduće potrebe.
Osigurajte besprijekornu integraciju sa SPI sustavima i povratnom spregom zatvorene petlje kako biste povećali prinos i smanjili nedostatke.
Procijenite ukupni trošak vlasništva (TCO), a ne samo početnu kupovnu cijenu kako biste napravili pametno, dugoročno ulaganje.
Odaberite pouzdanog partnera koji nudi snažnu tehničku podršku i SMT rješenja na jednom mjestu kako biste osigurali glatko i učinkovito funkcioniranje vaše proizvodne linije.
